NF-8601A тестер довжини кабелю, тест Ethernet

NF-8601A є багатофункціональним кабельним тестером, призначеним для вимірювання перехресних перешкод, визначення довжини кабелю, виконання PING та POE - тестів. Результати відображаються на великому кольоровому дисплеї 3.7 дюйми (94 мм). Від моделі NF-8601 відрізняється відсутністю в комплекті приймача.

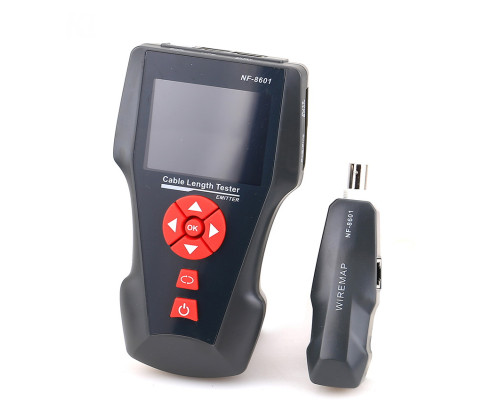

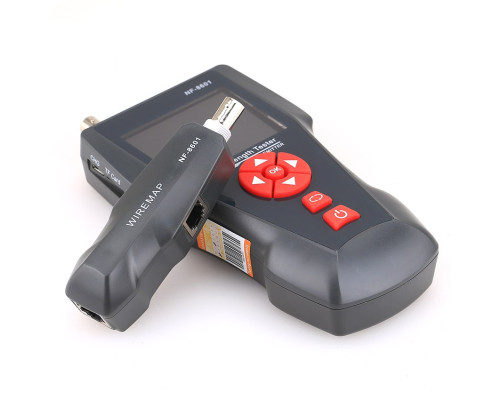

Комплект обладнання включає два компоненти: основний тестер (NF-8601-M) та дистанційний датчик (NF-8601-R).

У моделі NF-8601W в комплект входять вісім дистанційних датчиків для зручності роботи та скорочення часу налагодження мережі. Призначений для застосування в таких областях, як телефонні системи, комп'ютерні мережі та інших мережах мідними/металевими провідниками.

Посібник користувача NF8601 (рус.pdf)

ОСОБЛИВОСТІ :
• Перевірка PING , точок введення та перехресних перешкод мережевих кабелів.
• Області застосування: від окремо взятих кабелів до зв'язок кабелів RJ11/RJ45/BNC.
• Функції ідентифікації необхідного кабелю в архітектурі Ethernet комутатори/маршрутизатори.
• Локалізація місця короткого замикання 2-х жильних кабелів.
• Тестування довжин кабелів RJ11, RJ45, BNC у відкритих ланцюгах.
• Складання топограм кабельних розводок, схем відкритих, короткозамкнених, реверсивних щодо кабелів RJ11/RJ45/BNC.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ :

• Дисплей: рідкокристалічний, діагональ 3.7 дюйми (94 мм). роздільна здатність 320x240 мм, з підсвічуванням

• Типи кабелів, що тестуються: STP/UTP 5E,6E мережеві, телефонні, коаксіальні

• Максимальна відстань побудови картки: 2000 метрів

• Максимальна відстань для пошуку мереж RJ11, RJ45, BNC: 1000 метрів

• Максимальна відстань для визначення довжини кабелю RJ11, RJ45, BNC: 2000 метрів

• Мінімальна відстань для калібрування: 10 метрів

• Похибка у визначенні довжини (після калібрування) RJ11: 3%

• Похибка у визначенні довжини (після калібрування) RJ45, BNC: 5%

• Харчування: 3,7В 1800мАч

• Габарити тестера (LxWxD) 183x58x35 mm

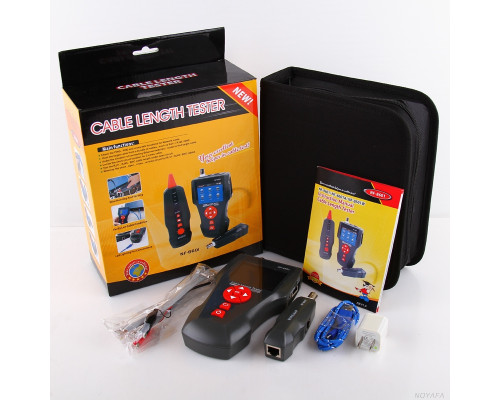

КОМПЛЕКТ ПОСТАВКИ:
• основний тестер (NF-8601-M) – 1 шт.
• термінальний датчик (NF-8601-R) – 1 шт.
• літієвий акумулятор – 1 шт.
• кабель-перехідник RJ45 – RJ45 – 1 шт.
• кабель-перехідник RJ11 – RJ11 – 1 шт.
• кабель-перехідник RJ11 – крокодили – 1 шт.
• кабель USB – 1 шт.
• зарядний пристрій – 1 шт.
• сумка-чохол – 1 шт.
• інструкція з експлуатації – 1 шт.

Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
