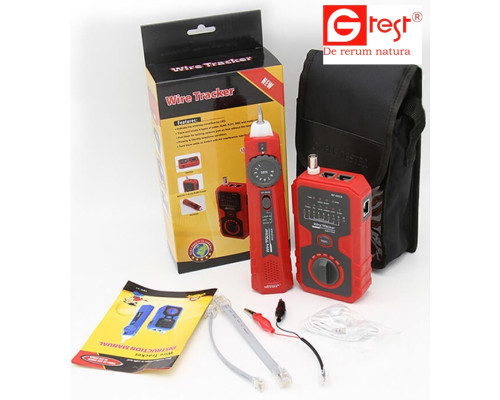

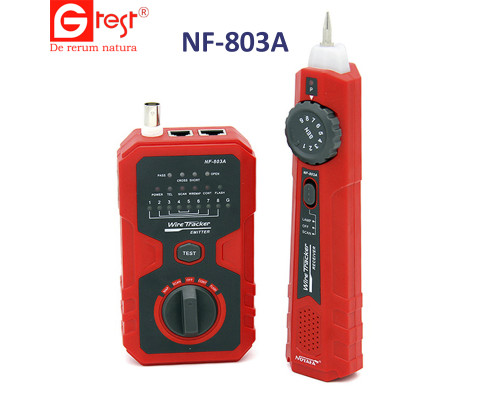

NF-803A Багатофункціональний кабельний трекер
NF-803A Багатофункціональний кабельний трекер виробництва компанії NOYAFA
Призначений для трасування прихованої проводки, пошуку обривів та коротких замикань, тестування RJ-45, BNC, RJ-11 з'єднань.
ОСОБЛИВОСТІ :
• Перевірити відсутність обривів, коротких замикань, схрещування проводів, реверсного з'єднання.
• Трасування мережного кабелю, телефонного кабелю, кабелю BNC та електричного кабелю
• Швидке визначення необхідного кабелю чи дроту серед множини в пучку (комбінації) аналогів.
• Перевірка телефонної лінії: оцінка лінії TIP або PING та визначення того, чи знаходиться телефонна лінія у робочому чи не робочому стані.
• Режими автоматичної подачі та вимкнення живлення з функцією підсвічування.
Посібник користувача NF803A (рус.pdf)
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ :
NF-803A Специфікації передавача | |
Індикатор | Світлодіодне табло |
Макс. Відстань передачі сигналу | 600 м (100 м для BNC) |
Макс. Дистанція кабельної прокладки | 305 m |
Макс. Робочий струм | Менш 70mA |
Тональний режим | 2 регульовані тони |

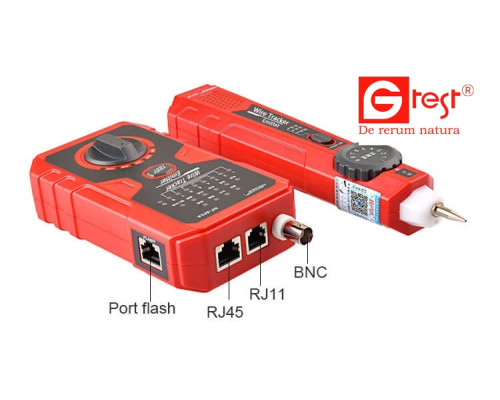

Сумісні з'єднання (конектори) | RJ11，RJ45, коаксіальний BNC, металевий кабель |
Макс. Напруга сигналу | 8 Vp-p |
Робочі символи, що відображаються на індикаторі | Індикатор включення, режим роботи, результат тестів, |
Індикація кабельного розведення | світлодіоди (#1-#8) |
Індикація екранованих ділянок | світлодіод ( #9) |
Захист по напрузі | DC 48V, 5 mA |
Тип батарей живлення | DC 3.0V（AA 1.5V x 2pcs） |
Розміри приладу (LxWxD) | 135x78x35mm |
NF-803A Специфікації приймача | |
Макс. Робочий струм | Менш 70mA |
Навушники | 1 |
РКІ освітлення | 2 |
Тип батарей | DC 3.0V（AA 1.5V x 2pcs） |
Розміри (LxWxD) | 203x45x33 mm |
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
