LVPRO40 10Gb багатофункціональний низьковольтний кабельний/мережевий тестер

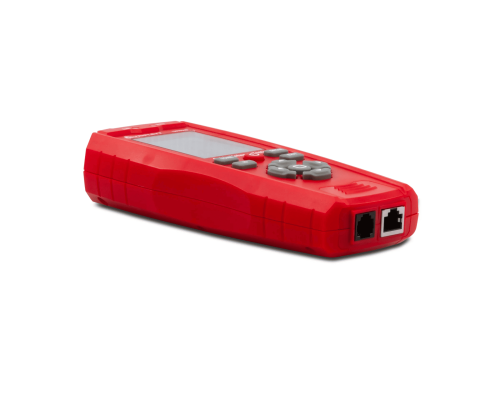

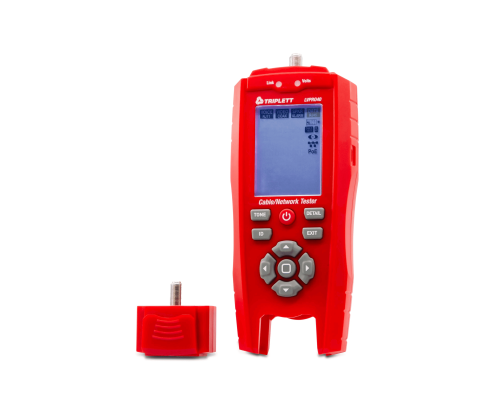

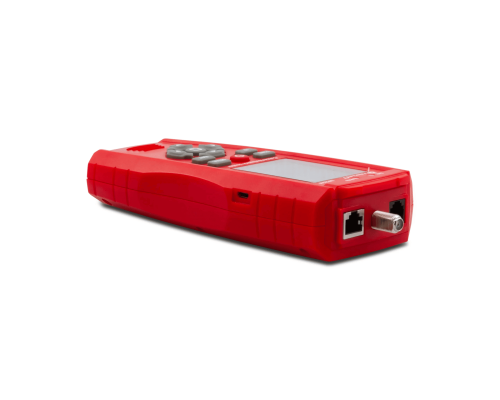

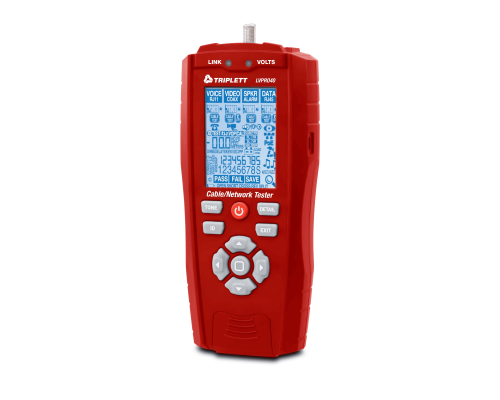

Багатофункціональний низьковольтний кабельний/мережевий тестер Triplett Model LVPRO40 10Gb пропонує комплексне рішення для установників та ремонтників локальних мереж. Він тестує та відстежує як виті пари (CAT5E/6/6A/7), так і коаксіальні кабелі, перевіряє цілісність кручених пар, обриви/короткі замикання, переполюсування та розщеплені пари. 8 пультів RJ45 дозволяють тестувати до 8 кабелів. Крім того, він запускає різні процедури тестування кабелів, такі як схема розведення, тимчасові тести (затримка, перекіс), вимірювання імпедансу, миготіння порту комутатора Ethernet, довжина кабелю, напруга PoE, тест завантаженої батареї та індикація 10M/100M/1G/10G, а також дає вам можливість зберігати та роздруковувати до 250 звітів про тестування. Тестер оснащений графічним РК-дисплеєм з підсвічуванням 2,8 дюйма, вбудованими портами RJ11, RJ45 та коаксіальним портом, що забезпечує оптимальну видимість та простоту підключення. Використовуйте тональний режим для відстеження кабелів без зусиль. Функція автоматичного відключення живлення та захист входу 70 В постійного струму підвищують зручність та безпеку. В комплект входять (8) пультів дистанційного керування, кабель USB, з'єднувальний кабель RJ45-RJ45, кабель RJ45 із затискачами типу «крокодил» та (3) батарейки типу AA.
Характеристики
- Ефективне тестування та трасування кручених пар та коаксіальних кабелів CAT5E/6/6A/7
- Працює практично з усіма типами кабелів, включаючи кручену пару, коаксіальний кабель, кабель гучномовця, кабель сигналізації та інші
- Регульована швидкість розповсюдження (VOP) дозволяє калібрувати LVPRO40 під унікальний тип кабелю.
- Визначення цілісності, обривів/коротких замикань, переполюсування та розщеплених пар у кабелях із крученою парою
- Вимірювання відстані кабелю до обриву або короткого замикання (TDR)
- Виявлення наявності PoE та визначення його кінцевого або середнього становища (802.3AF, 802.3AT, 802.3BT)
- Виконання ретельних тестів портів Ethernet для надійної роботи мережі

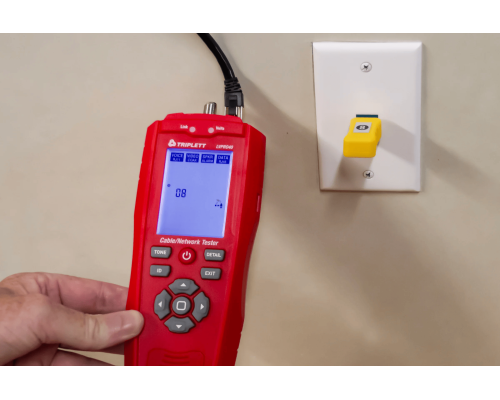

- Пульти RJ45 (у комплекті) дозволяють тестувати до 8 кабелів або визначати настінні розетки.
- Вбудований генератор тонів
- Збереження та друк до 250 звітів
|
Типи кабелів |
Віта пара UTP, FTP та SSTP, телефонний, акустичний та сигнальний кабель |
|
Коаксіальний кабель 50 Ом, 75 Ом, 93 Ом |
|
|
Тести кабелю |
Обриви, короткі замикання, переполюсування, розщеплені пари, схема розведення, затримка розповсюдження, перекіс, оми. Можливість вибору фути/метри. |
|
Тест довжини кабелю |
Діапазон: 1999 футів (610 м) |
|
Регульовані та стандартні налаштування VOP RLQ (якість зворотних втрат) |
|
|
Точність: ±(2% + 3 фути/1 м) |
|
|
Мережеві пристрої |
Заявлена швидкість 10M/100M/1G/10G та пари кабелів, що використовуються. Пари PoE та пари кабелів, що використовуються Відеосигнал камери відеоспостереження: вимірювання пікової напруги кабельного телебачення (CATV) потрібен сигнал пікової напруги не менше 30 мВ Тест батареї: тест навантаження 100 мА для сигналізації 12 В |
|
Виявлення POE |
Стандарти POE: 802.3AF, 802.3AT, 802.3BT |
|
Тест порту Ethernet |
Так |
|
Розташування кабелю |
Так |
|
Порт Блінк |
Загоряється світлодіод на перемикачі порту |
|
Влада |
(3) батарейки типу АА |
|
Розміри |
7,1 x 3,2 x 1,5 дюйми (181 x 81 x 37,2 мм) |
|
Маса |
9,2 унції (260 г) |

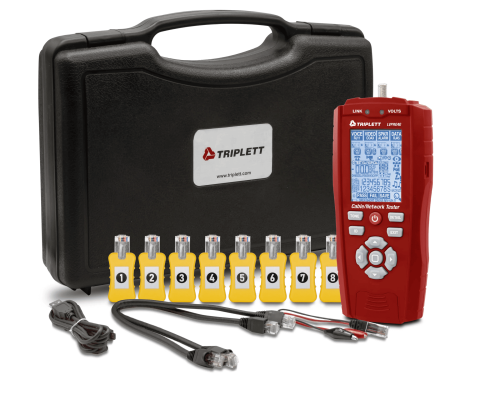

Включає:
- 8 пультів дистанційного керування
- USB-кабель
- З'єднувальний кабель RJ45-RJ45
- Кабель RJ45 із затискачами типу «крокодил»
- (3) батарейки типу АА
