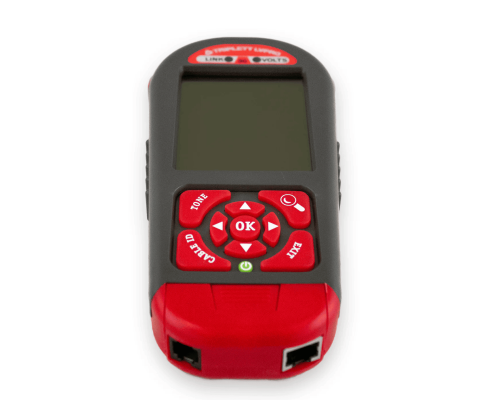

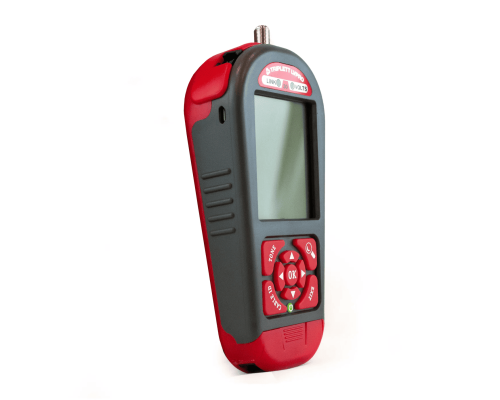

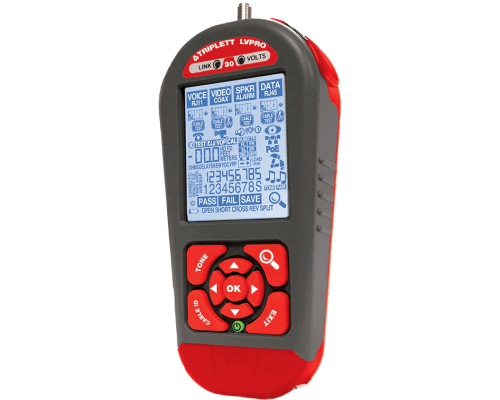

LVPRO30 Багатофункціональний комплект тестера кабелів/мереж Low Voltage Pro
Triplett LVPRO — провідний у галузі кабельний тестер, який виконує різні процедури тестування кабелів, такі як схема розведення, тимчасові тести (затримка, перекіс), вимір імпедансу, миготіння порту комутатора Ethernet, клацання динаміка, довжина кабелю, напруга PoE, тест завантаженої батареї та індикація 10/100/1000, а також дає можливість зберігати та роздруковувати до 250 звітів про тестування. Три моделі на вибір. Модель LVPRO20 має 7 тестових програм і може бути оновлена через веб до моделі LVPRO30, яка має 13 тестових програм. Модель LVPRO30SR додає інтелектуальні пульти дистанційного керування моделі LVPRO30. LVPRO поставляється в комплекті зі знімним пультом дистанційного керування, роз'ємами F Male та BNC Male, F Male та BNC Female, (2) сполучними кабелями RJ45, адаптером RJ45 до затискача типу «крокодил», кабелем USB, (4) батарейками AA та футляром для перенесення. Моделі 30 і 30SR також включають: 10 пультів RJ45, 10 коаксіальних пультів та 3 адаптери RLQ. Крім того, модель 30SR включає пульти Smart Remotes.
Характеристики
- Розроблена як довгостроковий практичний пристрій мониторингу, панель живлення може залишатися підключеною між двома пристроями, не впливаючи на зв'язок
- Підключається до будь-якого пристрою з роз'ємом Ethernet: комп'ютера, комутатора, VoIP-телефону, IP-камери або точки доступу; Визначає місцезнаходження активних пристроїв та напруги на кабелі Ethernet чи порту; Відображає швидкість (10,100,1000), дуплекс та висновки пристроїв
- Відображає напругу PoE та висновки (якщо є PoE) та вимірює споживання потужності PoE у ВАТ
- Підключається до будь-якого пристрою з роз'ємом Ethernet: комп'ютера, комутатора, VoIP-телефону, IP-камери або точки доступу
|
Протестовані типи кабелів (всі моделі LVPRO) |
Екранована та неекранована кручена пара. Усі категорії кабелів Коаксіальний. Усі типи Телефонний, акустичний та сигнальний провід |
|
Тести кабелів (всі моделі LVPRO) |
Відкриті, короткі замикання, переполюсування, розщеплені пари, схема розведення, затримка розповсюдження, перекіс, оми. Фути та метрики на вибір |
|
Розширені тести кабелів (всі моделі LVPRO) |
Довжина та відстань до несправності Регульовані та стандартні налаштування VOP для точної довжини всіх кабелів RLQ (якість зворотних втрат) |
|
Виявлення кінців кабелю, розділених проводів та портів комутатора (моделі Al LVPRO) |
Ідентифікатори настінних розеток (доступні RJ45, коаксіальний та змішаний комплекти) Ідентифікація динаміків (8 шт., Купуються окремо) Блимання порту. LVPRO запалює світлодіод на перемикачі порту |
|
Тести пристроїв (всі моделі LVPRO) |
Динаміки: чутна бавовна |
|
Захист напруги (всі моделі LVPRO) |
Напруга постійного струму: 100 В, напруга змінного струму: 70 В |
|
Вимірювання довжини (всі моделі LVPRO) |
Макс. (Всі типи проводів): 1000 футів (305 м) мін. розділені пари: 6 футів (2 м) мін. RLQ: 20 футів (7 м) Калібрування VOP: Мін. зразок кабелю 150 футів (50 м) |
|
Можливість модернізації (модель 20) |
Довжина та відстань до несправності Регульовані та стандартні налаштування VOP для точної довжини всіх кабелів RLQ (якість зворотних втрат) |
|
Мережеві пристрої (моделі 30 та 30SR) |
Заявлена швидкість 10/100/1000 та пари кабелів, що використовуються. Пари PoE та пари кабелів, що використовуються Відеосигнал камери відеоспостереження: вимірювання пікової напруги Для кабельного телебачення (CATV) потрібен сигнал з піковою напругою щонайменше 30 мВ Тест батареї: тест при навантаженні 100 мА для 12-вольтової сигналізації та інших батарей |
|
Друковані звіти Моделі 30 та 30SR |
Зберігає у пам'яті 250 звітів про випробування кабелів. |
|
Акумулятор |
Тип: 4 лужні батареї типу АА Термін служби: від 24 до 30 годин Автоматичне відключення: 30 хвилин |
|
Дисплей з підсвічуванням |
Вимк. та 2 рівні яскравості |
Включає:
- Знімний пульт дистанційного керування
- F Male to BNC Male
- F Male to BNC Female
- (2) з'єднувальний кабель RJ45
- Адаптер RJ45 to крокодил
- USB-кабель
- (4) батарейки AA та футляр для перенесення
