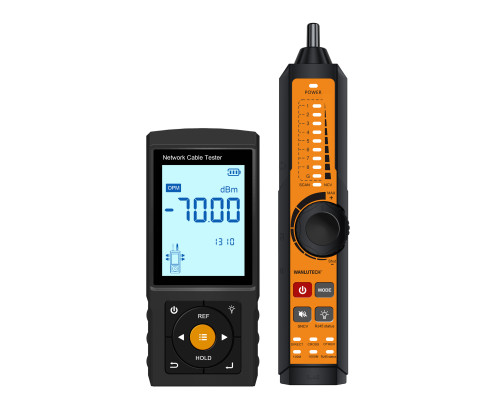

LT-300S Мережевий кабельний тестер

Характеристики:

• Трасування кабелю: цифровий кабельний трасувальник із захистом від перешкод, підтримує режими екранованого кабелю UTP/STP.

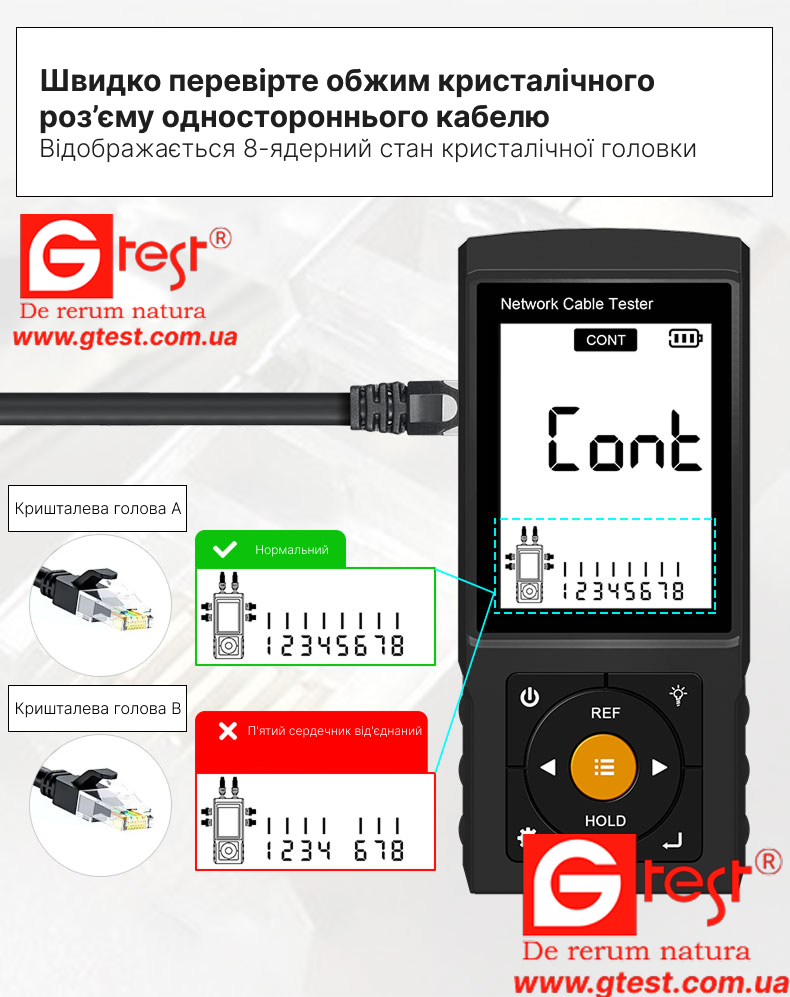

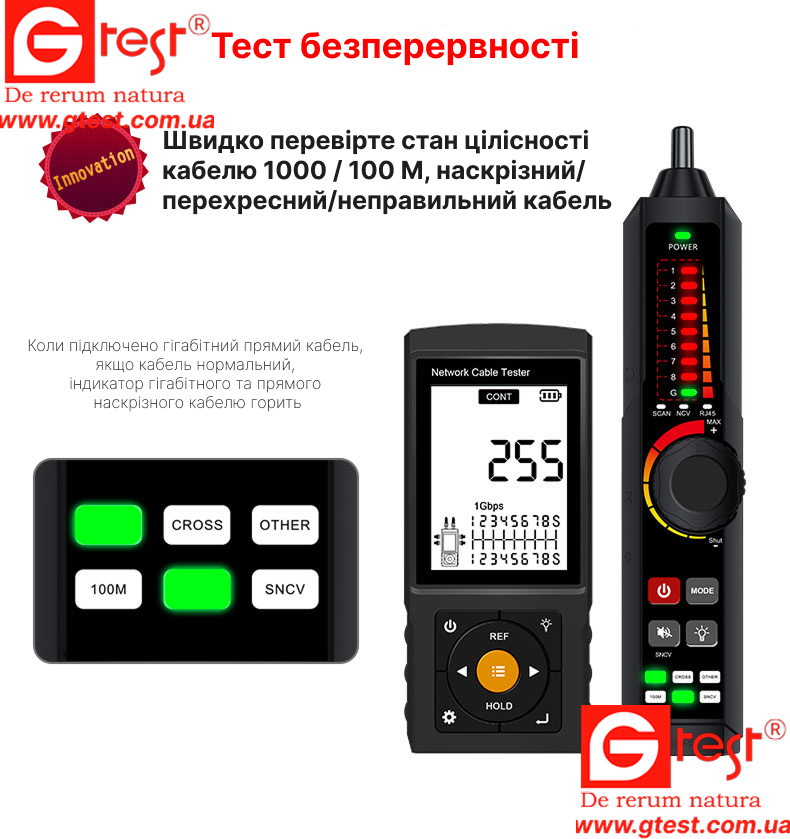

• UTP/тест безперервності: перевіряє цілісність мережевого кабелю та виявляє обриви, короткі замикання та перехресні з'єднання. Режим перевірки правильного функціонування роз'єму RJ45.

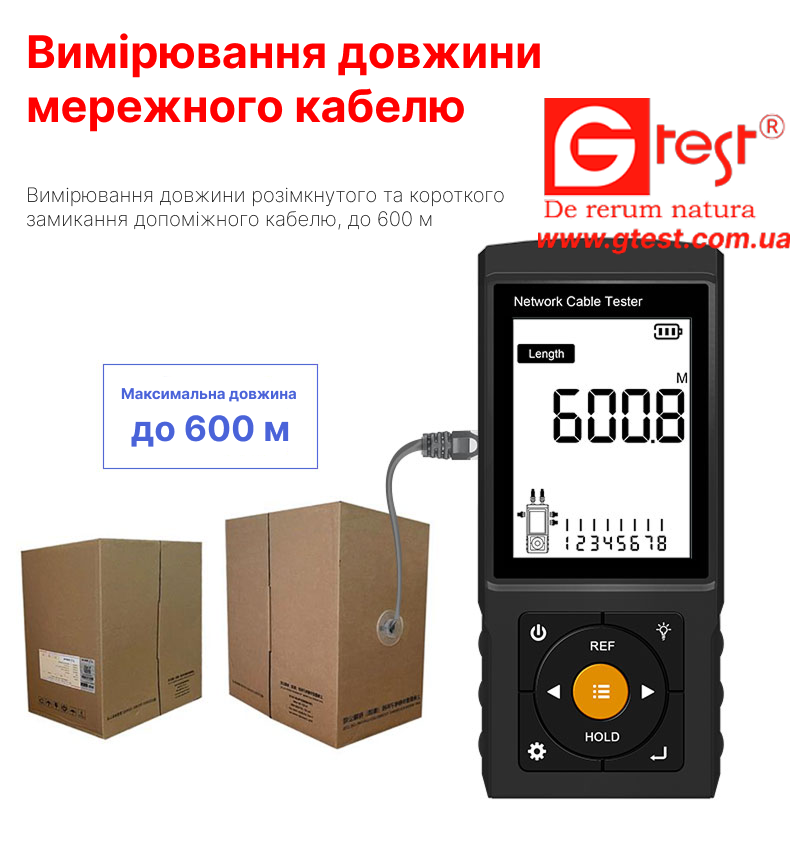

• Вимірювання довжини кабелю: відстань до обривів/короткого замикання мережевих кабелів від 1 до 600 метрів.

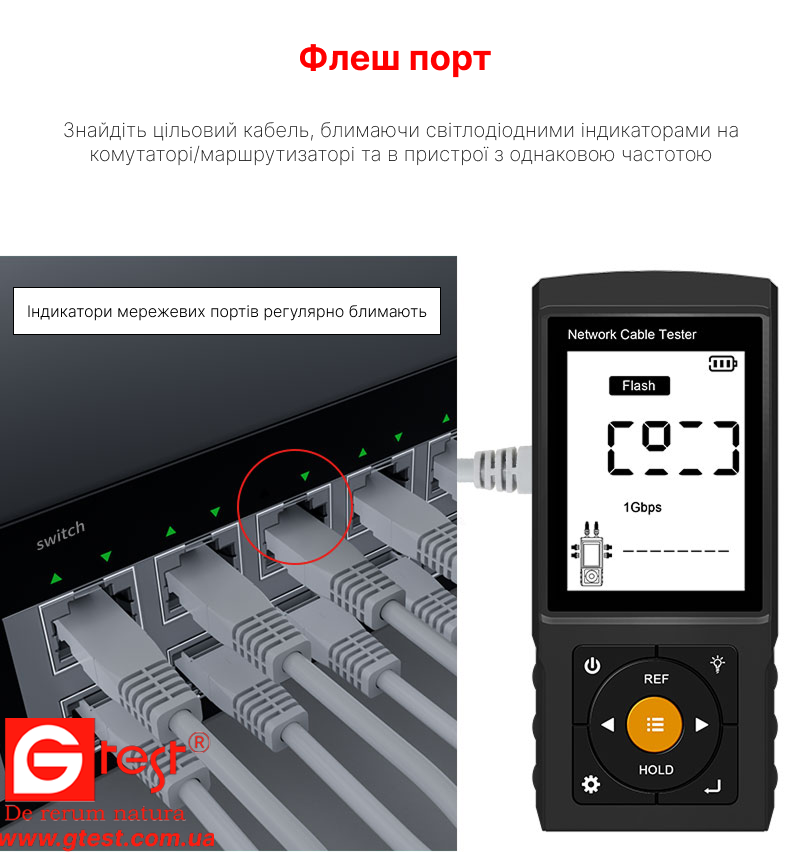

• Перепрошивка порту: швидко знаходить порти на комутаторах та маршрутизаторах, розрахунок швидкості передачі даних через порти.
• Тестування PoE: виявляє протоколи живлення PoE (802.3BT/AT/AF/нестандартні), напруга живлення, пари живлення, полярність пар та живлення в реальному часі при підключенні до пристрою навантаження PD.

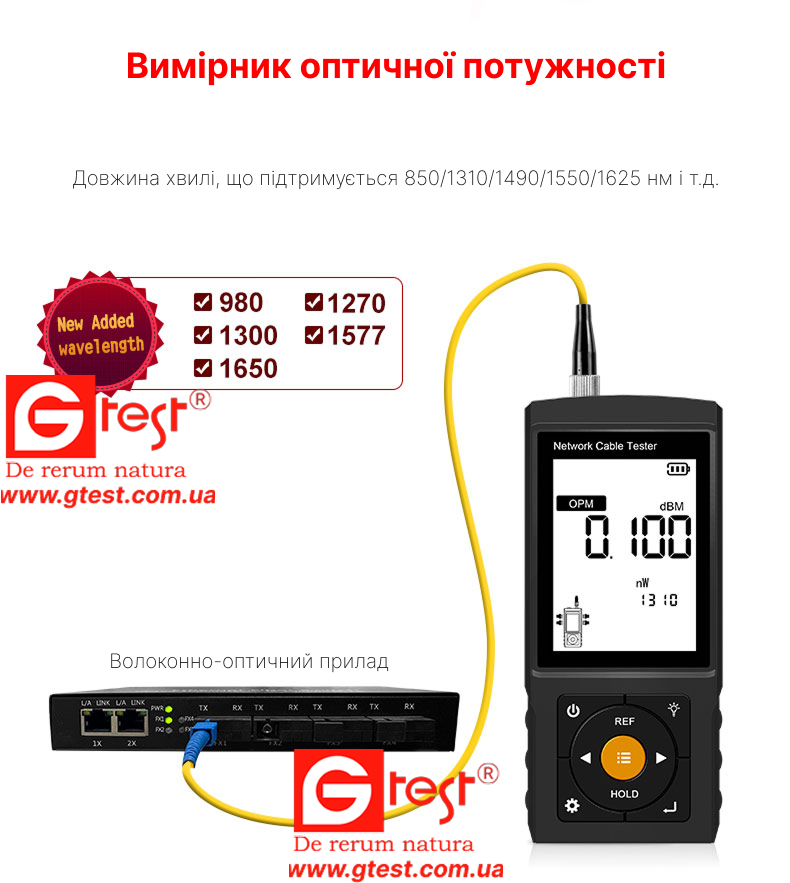

• Оптичний вимірювач потужності: Довжина хвилі (нм): 850/980/1270/1300/1310/1490/1550/1577/1625/1650 нм. Діапазон потужності (дБм): -70 до +6 дБм. *(опціонально)

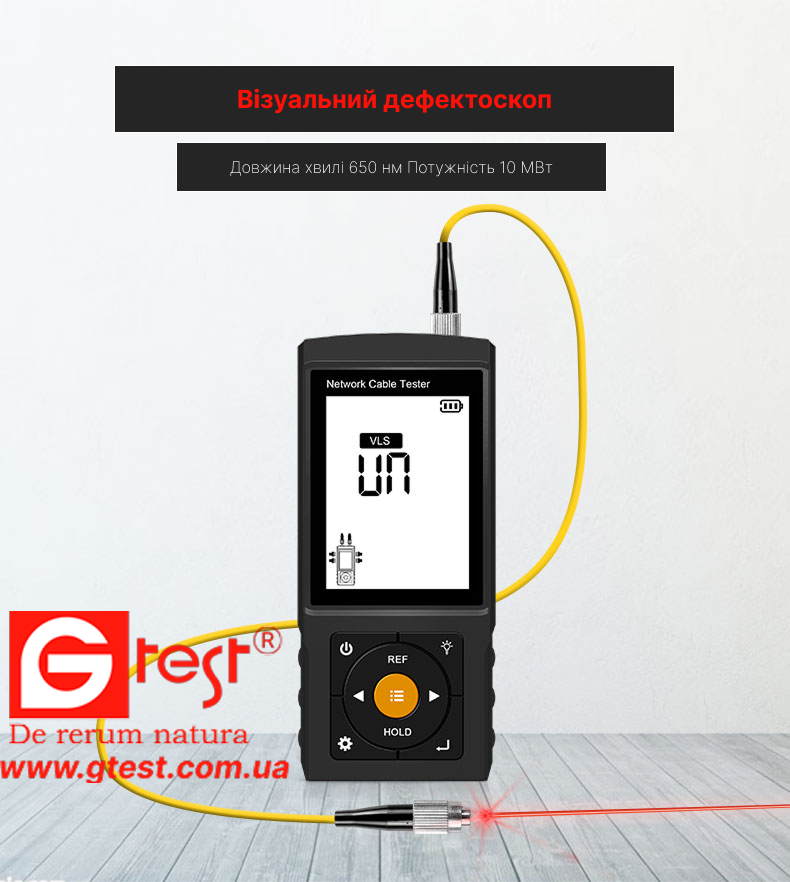

• Візуальний локатор несправностей: вихідна потужність 10 мВт, довжина хвилі 650 нм, стабільний та імпульсний режими. *(опціонально)

Аксесуари:

• Еміттер
• Кабельний трасувальник
• Кабель RJ45
• Кабель RJ11
• Кабель із затискачем типу «крокодил»
• Гвинт, викрутка
• Роз'єм RJ45-BNC (застосовується тільки до моделей з VFL та OPM)

Інструкції з експлуатації

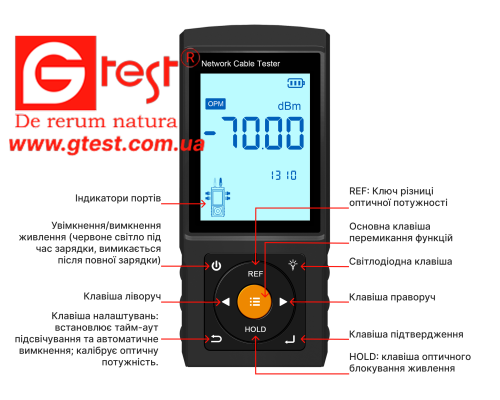

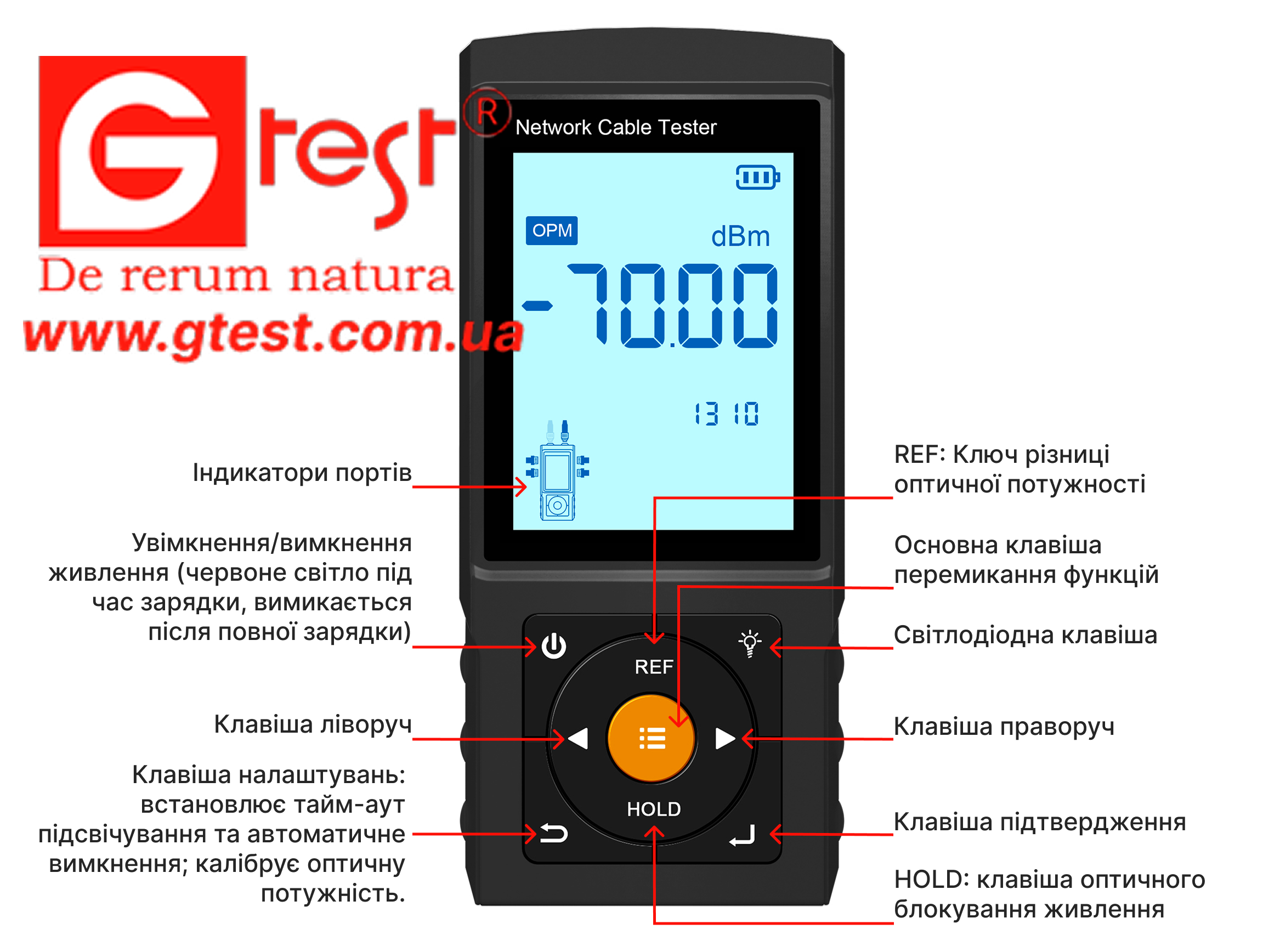

Інтерфейси та функції емітера

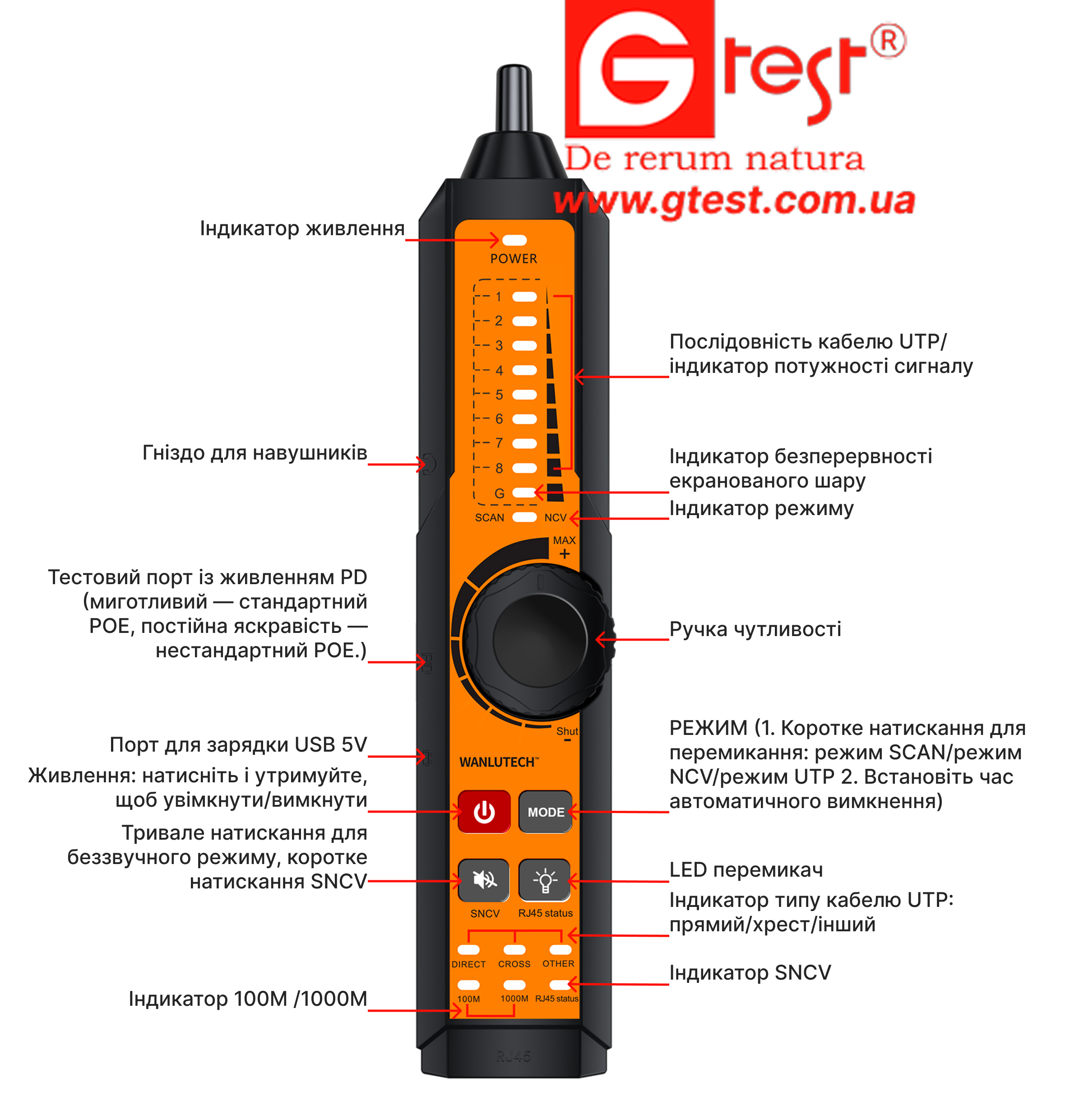

Інтерфейси та функції кабельного трасувальника (приймача)

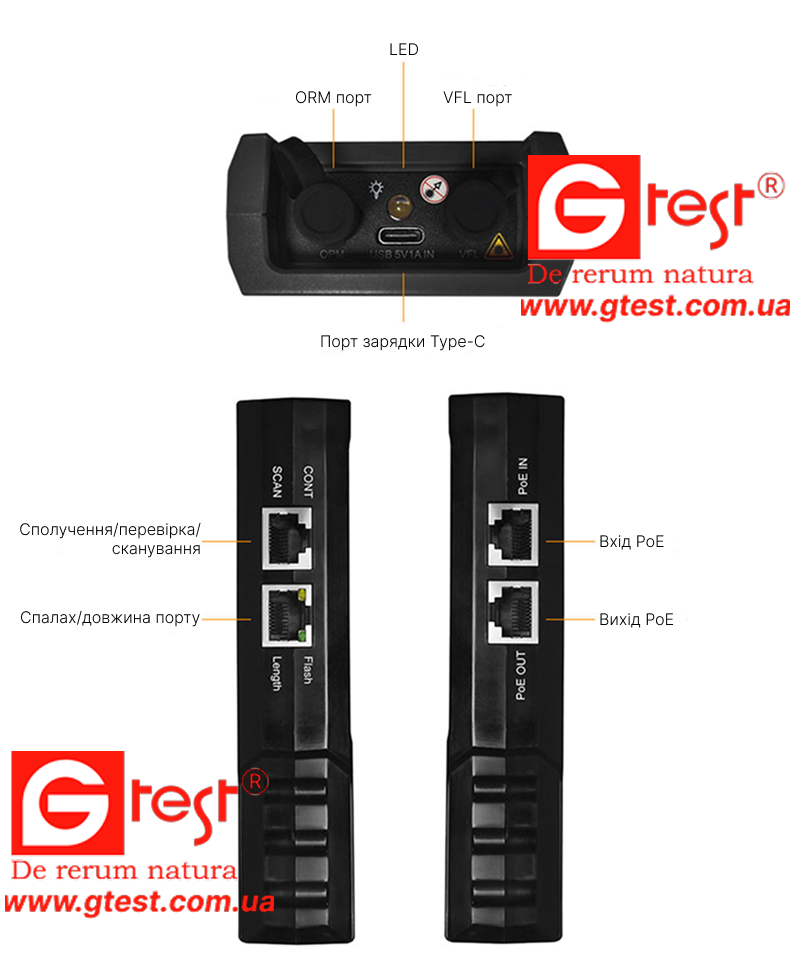

Нижній інтерфейс
