Кабельні тестери. Запитання / Відповіді / Думки. Частина 1

Як працює тестер кабелю RJ45?

Тоні Лі

Будівельна бригада, що займається інтернет-інфраструктурою

В основному він посилає сигнали по кожному з провідників, перевіряючи, чи правильно вони приймаються. Хороший тестер перевірить розпинування, працездатність усіх провідників та наявність перехресних перешкод.

Як можна використовувати кабельний тестер?

Деніел Г. Хербст

Про який тип кабельного тестера ви кажете, оскільки існує безліч різних варіантів. Телефонний; передачі даних; кабельний; електричний і т. д., і що ви намагаєтеся перевірити?

Які найкращі тестери оптоволоконних кабелів у галузі?

Wayne Ruffner

Існує безліч якісних та складних продуктів, корисних для створення та підтримки працездатності оптичних мереж. Крім того, існує безліч різних типів оптичних мереж, які пред'являють різні вимоги і до обладнання. Для ефективного використання кожного тестового обладнання в залежності від мережі потрібні різні навички та технічне розуміння. Наприклад: рефлектометри OTDR, ймовірно, є першим рівнем, про який більшість людей думають, коли йдеться про тестування оптичних мереж. Але для того, щоб отримати максимальну віддачу від цих приладів, потрібні певні знання, і це лише частково теоретичні знання — для досягнення високого рівня кваліфікації потрібний великий практичний досвід.

Комплекти BERT також відіграють ключову роль у сертифікації телекомунікаційних мереж, PDH, SONET/SDH, OTN або Ethernet. Їх досить легко почати використовувати, і їхня вартість не надто висока, а також існує задовільна система підвищення кваліфікації для досягнення експертного рівня.

Потім йдуть OSA та мережі DWDM та CWDM. Ще один набір навичок, технічна основа науки та техніки, що лежать в основі того, що відбувається.

Мікроскопи для аналізу роз'ємів не завжди вважаються критично важливими, але поки у вас немає такого приладу (з усіма необхідними адаптерами) і ви не застосуєте його до своєї мережі, ви дійсно не зможете зрозуміти, наскільки він важливий для розуміння того, що відбувається у вашій мережі.

Чорт забирай, навіть використання звичайного вимірювача потужності вимагає базових знань про те, що він показує, як використовувати отримані дані і як рухатися далі в управлінні вашою мережею.

Існує безліч старого обладнання/пристроїв, які були у використанні, які все ще можуть забезпечити високу віддачу від вкладених коштів, залежно від того, чим ви займаєтеся, вашого рівня кваліфікації та бюджету.

Купівля комплекту обладнання для себе та своєї команди — це захоплююча подія, але також і можливість усе зіпсувати, надмірно оснастивши невідповідні речі та недостатньо для критично важливих функцій, і перевищивши бюджет.

Не поспішайте. Дізнайтеся, хто дійсно знає свою справу, оцініть глибину і широту їхнього досвіду та отримайте від них зворотний зв'язок, заснований на їхніх знаннях про те, що ви плануєте робити зі своєю мережею. Потім поставте додаткові запитання…

Які ризики або небезпеки пов'язані з використанням мережевого кабелю?

Robert Miles

Колишній інженер-електронщик у компанії Motorola.

ДУЖЕ небезпечно використовувати їх для перевірки високовольтних мережевих силових кабелів, не відключивши джерело живлення.

Як перевірити працездатність кабелів Ethernet без тестера?

Chris Owen

Ви можете підключити кабель до двох комутаторів або комутатора і мережевого порту найближчого комп'ютера. Світиться індикатор LINK на комп'ютері та індикатор LINK на комутаторі. Якщо один із них не горить, значить, відсутній зв'язок. Зазвичай, це помилка прийому.

Для встановлення з'єднання необхідні контакти 1, 2, 3, 6 (помаранчевий та зелений). Якщо один із них розімкнуто, ви не зможете зв'язатися з іншим пристроєм. Деякі комутатори дозволяють підключати кабель до портів того самого пристрою, і буде відображатися повідомлення «Link».

ПРИМІТКА: це створить петлю в мережі, що зазвичай негативно впливає на роботу мережі. Використовуйте запасний комутатор. При цьому відображатиметься лише інформація про підключення, а не довжина, NEXT, FEXT або сертифікація швидкості.

Як перевірити працездатність кабелю Ethernet?

Bodhi Ench

Фахівець з ІТ-мереж (2015-тепер)

Дешевий тестер краще ніж нічого. Всього за 7 доларів ви можете придбати ось це: Тестер мережевих кабелів Zoostliss RJ45 RJ11 RJ12 UTP LAN, мережевий інструмент: Amazon.com: Промислове та наукове обладнання

Це не мій коханий, але я носив його в сумці як запасний… Мій основний згорів, тому цей дозволив мені закінчити роботу — я перевіряю кожне з'єднання, щоб уникнути головного болю в майбутньому.

Однак, якщо ви можете дозволити собі трохи більше, ось простий варіант, який мені подобається: Тестер мережних кабелів Docooler 4-в-1 з дистанційним керуванням, RJ11 RJ45 BNC LAN Cat5 Cat6, тестер телефонних кабелів: USB-адаптери для мереж: Amazon.com: Промислове та наукове обладнання

Найбільше мені подобається те, що навіть не потрібно дивитися на нього, якщо щось не так — звуковий сигнал повідомить мені, що з'єднання в порядку.

Це не мій улюблений момент, тому що мені навіть не потрібно дивитися на нього, якщо щось не так - звуковий сигнал повідомить, що з'єднання в порядку.

У мене є ще кілька подібних пристроїв, все більш дорогі, але з необхідними мені функціями, наприклад, тонери (які дозволяють відстежувати кабелі та ідентифікувати окремий кабель в пучку), пристрої, які показують вихідну потужність PoE, довжину кабелів, а також дозволяють підключати кілька ідентифікаційних пристроїв, якщо я прокладаю (і, отже, яке з'єднання) я зараз тестую. Ще одна функція, яка мені подобається, це миготіння індикатора на комутаторі.

Компанія Pockethernet випускає гарний пристрій, що має багато цих функцій, а також безліч інших корисних можливостей: тестер кабелів і аналізатор мережі Ethernet з підключенням до смартфону.

Багато чого з того, що вам слід придбати, буде залежати від ступеня вашої участі в мережевих технологіях, але я вважаю навіть найдешевший прилад таким же необхідним, як викрутка у мене вдома — я вожу його в машині, тому що мене часто просять подивитися що-небудь під час поїздок (а в моїй сумці для мережевого обладнання я вожу три такі прилади).

Як перевірити кабель?

Giulio Moro

Це залежить від типу кабелю. Іноді для діагностики потрібен спеціальний кабельний тестер, а іноді (тобто комп'ютерний спеціаліст/електрик/ІТ-спеціаліст) можна використовувати простий мультиметр.

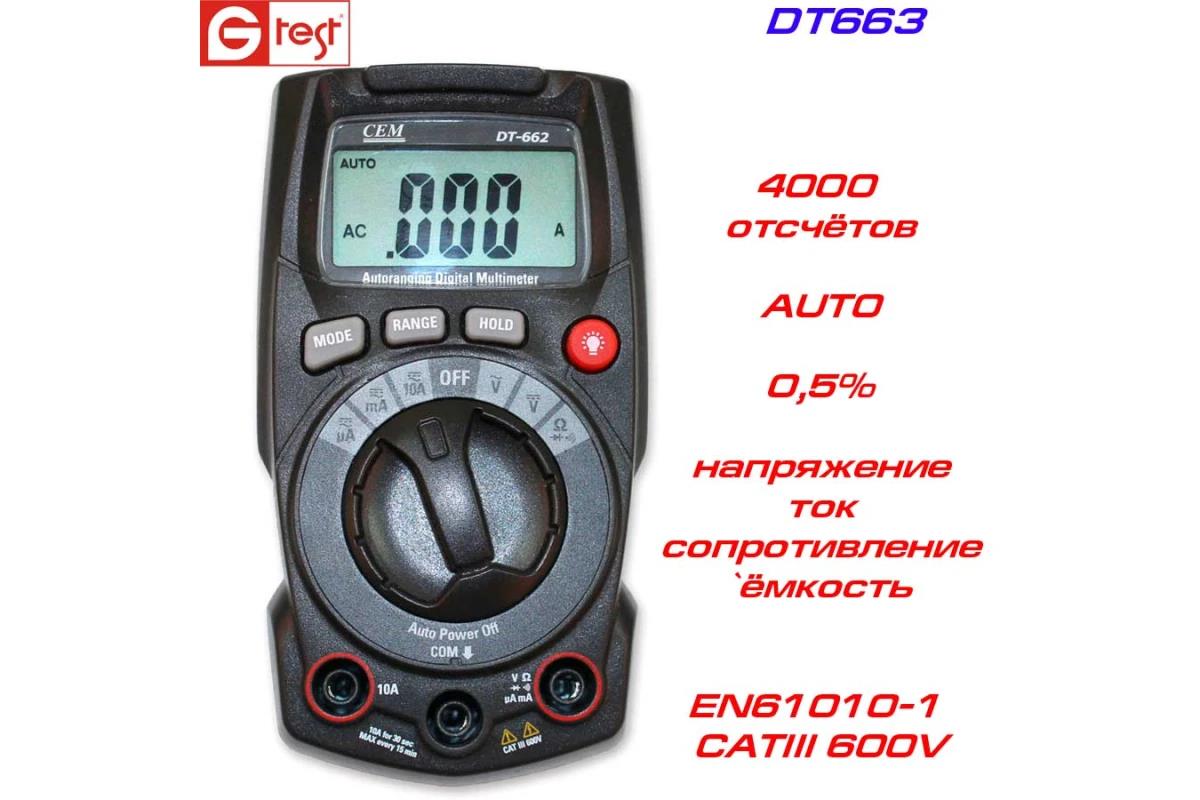

DT663 мультиметр цифровий (активувати гіперпосилання)

Як визначити якість кабелю HDMI?

Andrew Silverman

Займається проектуванням/виробництвом побутової електроніки.

Ви не зможете цього зробити, за винятком використання тестера кабелів для перевірки цілісності кожної сигнальної лінії, або, що ще краще, цілісності сигналу на швидкостях кілька сотень мегагерц і низьких коливаннях напруги, що використовуються в даний час пристроями HDMI.

Погані кабелі можуть фактично вносити візуальні перешкоди в сигнал HDMI - хоча це цифровий стандарт, в активній частині відео кожного кадру відсутня будь-яка корекція помилок, і це можна побачити за надмірної довжини кабелів або використання неякісних кабелів. У кращому випадку ви можете візуально оцінити якість конструкції, наприклад, адекватний захист від натягу в місці з'єднання кабелю з роз'ємом, якість пластикового лиття тощо.

Як перевірити та усунути проблеми з Ethernet-кабелем?

Scott King Walker

Створення провідних комп'ютерних мереж із 1989 року.

Якщо проблема в кабелі, можна спробувати знайти її за допомогою тестера кабелів. Дешевий тестер покаже, чи не пошкоджено будь-які роз'єми або щось підключено неправильно. Набагато якісніший тестер перевірить частотний діапазон та інші можливі проблеми.

Якщо це просто патч-кабель, замініть його. Якщо це вирішить проблему, викиньте стару. Патч-кабелі зношуються при згинанні та випрямленні.

Як довжина кабелю Ethernet погіршує сигнал? У мене є кабель CAT 5 (застарілий) з 4 парами проводів, і я хотів би дізнатися, чи зможе він передавати дані зі швидкістю вище 100 Мбіт/с, якщо його довжина буде меншою за 100 метрів? Наприклад, 20-50 метрів.

Dan Hoyer

Імпеданс, опір, ємність та перехресні перешкоди – ось лише деякі з факторів, що впливають на якість провідного з'єднання. Щодо колізій? Це має значення тільки в тому випадку, якщо ви не використовуєте мережу, що комутується. Наприклад, концентратори, а чи не комутатори. Оскільки 99,9% сучасного обладнання це комутатори, це не дуже важливо. Чим довше ваш кабель, тим сильніше перелічені вище фактори можуть впливати на якість сигналу.Довжина не матиме значення, якщо кабель низької якості. Можливо, вам це зійде з рук, а можливо, ні. Я б порадив спробувати та перевірити пропускну здатність та втрати/помилки пакетів. Якщо рівень втрат/помилок прийнятний, то все гаразд.

Хочете дізнатися, що майже важливіше за тип/довжину кабелю? Якість з'єднань на кінцях. Все це сказано, але, ймовірно, вам підійде, і єдиний спосіб переконатися в цьому – підключити кабельний тестер до кінців і перевірити, чи він проходить сертифікаційні випробування для гігабітного Ethernet.

Чи існує програмне забезпечення, за допомогою якого я можу визначити категорію CAT мого кабелю Ethernet RJ-45? Я не маю тестера для кабелів, а через інфляцію вони тут дуже дорогі.

Lawrence J Richard Jr

Понад 30 років досвіду роботи з Windows.

Це має бути написано на самому кабелі. Сьогодні стандартний кабель - CAT 5e, хоча я бачив вдома з більш дешевим CAT 5. CAT 5e - це найменший, який слід використовувати, хоча перехід на CAT 6 або 7 буде рекомендований, якщо ви припускаєте, що в майбутньому вам знадобиться набагато більша пропускна здатність. Сходіть у магазин, і ви знайдете недорогий патч-корд CAT 5e або CAT 6 завдовжки 3, 6, 9, 12 або 15 футів.

Чи існує будь-який пристрій або метод відстеження кабелів Ethernet?

Rod Carty

Колишній технік з телекомунікацій (1979–1990)

Так, це генератор тону. Він складається із двох частин. Одна частина подає звуковий сигнал у кабель, інша індуктивно (тобто без електричного контакту з проводами, якими проходить сигнал) виявляє сигнал. Таким чином, він дозволяє виявити сигнал у кабелі, просто переміщуючи детекторний щуп поруч із кабелем. Для цього не потрібно відчиняти кабель. Ви також можете досить добре розрізняти кілька кабелів, проводячи щупом взад і вперед кабелями, відзначаючи, коли сигнал найбільш сильний.

Досить відома назва цієї пари пристроїв — «Лиса і гончак», і вони існують ще до появи кабелів Ethernet: спочатку їх використовували для телефонних кабелів. Зазвичай вони постачаються з відповідним роз'ємом для підключення до Ethernet RJ-45 або телефонного роз'єму RJ-11. У мій комплект для перевірки кабелю Cat-5 входить генератор тону, хоча мені довелося використовувати свій старий тональний трасувальник, тому що в комплекті його не було.

Які інструменти та технології ви використовуєте для діагностики кабелів?

BlackpearlXz

Діагностика кабелів включає використання цілого ряду інструментів, у тому числі кабельних тестерів, трасувальників проводів і спеціалізованих вимірювальних приладів, таких як мультиметри (активувати гіперпосилання) і пристрої для пошуку несправностей в кабелях, для оцінки цілісності кабелю, виявлення несправностей і перевірки його працездатності. Ці інструменти допомагають усунути неполадки, забезпечити надійні з'єднання та запобігати проблемам у майбутньому.

Як знайти обрив у коаксіальному кабелі?

Mark Allen

Головний мізантропічний чиновник

Тестер цілісності ланцюга вкаже на коротке замикання в кабельній трасі, але для визначення довжини траси між розімкненим кінцем і урвищем буде потрібно вимірювач довжини, наприклад, знятий з виробництва вимірювач відстані VDV від Klein Tools. Для цього необхідно визначити ємність кабелю у виробника та ввести це значення, щоб отримані дані були точними. Ймовірно, у продажу є інші діагностичні пристрої, тому знайдіть те, яке підходить для вашого типу кабелю.

ET613 Тестер-трекер для РК-кабелю з функцією PoE (активувати гіперпосилання)

Як дізнатися де саме обірвався мій мережевий кабель?

David Krastes

Мережевий інженер в Abacus Technology Corporation (2014-тепер)

Якщо ви використовуєте такий пристрій, як мережевий тестер Fluke, він може використовувати TDR для вимірювання довжини кабелю, і це покаже вам, на якій ділянці пошкоджено кабель. TDR працює шляхом надсилання імпульсу по кабелю. Коли імпульс досягає кінця незакріпленого кабелю, він відбивається до джерела. Можливо, ви зможете взяти такий прилад напрокат, але це досить дорого.

NF-8601S TDR Багатозадачний тестер із запасною акумуляторною батареєю (активувати гіперпосилання)

У чому перевага використання оптоволоконних кабелів у порівнянні з мідними? Оптоволокно дешевше або дорожче за мідь?

G Saunders

Інструктор з інформаційних технологій на пенсії, пілот, фахівець з дронів в Університеті Співдружності Вірджинії (1981-тепер)

Волокноволокно здатне забезпечити більш високу пропускну здатність, ніж мідь. Якщо вам не потрібна вища пропускна здатність, що перевищує гігабіт, вам не потрібно оптоволокно. Оптоволокно необхідне практично лише телекомунікаційним компаніям, які забезпечують магістральні мережі Інтернет та приватні мережі для шкіл, підприємств та корпорацій.

Ви можете використовувати оптоволоконні кабелі замість мідних для локальної мережі, якщо готові за це заплатити, але все, що пов'язане з оптоволокном, дорожче. Порти Ethernet RJ-45 для комп'ютерів коштують кілька доларів кожен, тоді як мережевий адаптер для оптоволокна коштує кілька сотень доларів.

Мідь м'яка і може трохи розтягуватися і гнутися, не ламаючись; якщо вдарити по ній молотком, вона просто трохи розтягнеться. Ви можете зв'язати дюжину мідних кабелів CAT6 і змусити купу здоров'яків лаятись і тягнути їх через трубу, або протягнути їх кабельними каналами за допомогою мотузок і блоків. Його навіть можна прокласти під килимом і перекочувати стільці.

Волокно - тендітний матеріал, воно розіб'ється, якщо його зігнути, розтягнути або перекотити стільцем. Його не можна протягнути через трубу, його потрібно або прокласти через неї, або укласти кабельних каналах.

Мій комплект для роботи з мідними кабелями коштує кілька сотень доларів, включаючи тестери, розподільні коробки та гарні інструменти, які прослужили мені всю кар'єру. Комплект для фахівця з оптоволокна коштує пару-трійку тисяч доларів.

Оптоволокно дозволяє отримати пропускну здатність в 10 або 100 Гбіт/с відносно недорого і, як очікується, досягне петабіту в міру розвитку. Для оптоволоконних ліній зв'язку потрібно ретранслятор приблизно кожні 60 миль. Для мідних проводів потрібно ретранслятор приблизно кожні милю, щоб отримати 1,54 або 44 мегабіти для ліній T-1 або T-3, або кожні двадцять миль для потужних океанічних або континентальних кабелів. Таким чином, мідні кабелі були виведені з експлуатації в мережах далекої дії понад десять років тому.

Волокно несприйнятливе до електромагнітної індукції і може прокладатися в слабко екранованій оболонці. Мідь створює величезну антену для електромагнітних перешкод, і при використанні в мережах дальньої дії навіть сильно екрановані кабелі схильні до перешкод від сонячних плям та іншої космічної активності. Мідь створювала дуже галасливі, іноді непридатні для використання телефонні з'єднання на великі відстані, тому ми продовжували використовувати телетайпи до 70-х років, коли більшість телефонних ліній дальньої дії були замінені оптоволокном. Тепер міжміський зв'язок настільки тихий, що «чутно, як падає шпилька».

Мідь домінує у більшості локальних мереж, з кабелями CAT5+ від комутаторів у мережевих шафах до офісів, що забезпечують гігабітну швидкість. В офісі нікому не потрібно більше гігабіту, більшості з нас досить пари мегабіт, деяким досить кілобіт. Комутатори часто з'єднані між собою оптоволоконними відгалуженнями та перемичками між оптоволоконними портами висхідного зв'язку, так що «ствол» великої «деревоподібної» мережі може забезпечувати 10 або 100 гігабіт, підтримуючи дедалі повільніші гілки.

Якщо немає реальної необхідності у високій швидкості, важко виправдати вартість оптоволокна у локальній мережі. Оптоволокно – найкращий варіант для всього, що більше, ніж локальна мережа. Я радий, що Verizon змогла дозволити собі додати оптоволоконну інфраструктуру до нашого району. Їм це коштувало приблизно 30 доларів за фут, щоб прокласти кабель через нашу сильно зарослу лісом смугу відчуження і довести його до будинків; бригада з десятка людей працювала кілька місяців, але вони отримують віддачу у розмірі 79 доларів на місяць за інтернет-послуги.

Єдине оптоволокно, яке я маю тут, — це деякі перемички для обладнання домашнього кінотеатру, і це тільки з маркетинговою метою, легко можна було б зробити і з міддю. Я дуже радий, що магістральний інтернет прокладено оптоволокном, і воно підведене до нашого будинку, але я анітрохи не почуваюся обділеним через відсутність оптоволоконних відгалужень і перемичок для нашої локальної мережі.

ПРОДОВЖЕННЯ СЛІД
