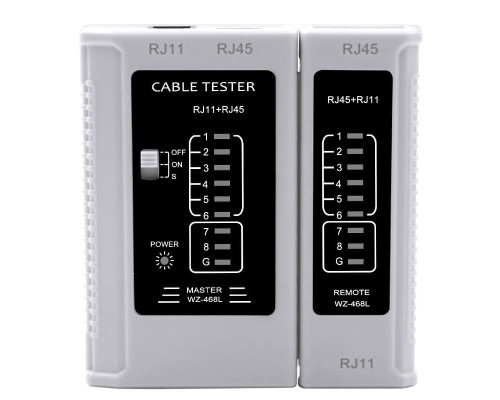

GY-468 Кабельний тестер

Функції:

• Тип кабелю: RJ45+RJ11
• Регульована швидкість тестування
• Джерело живлення: 9*1

Основні характеристики:

【Автоматизоване проектування】 Автоматично запускає всі тести та перевірки для виявлення проблемних коротких замикань, відкритих проводів, перехресних з'єднань та інших інцидентів із проводкою.

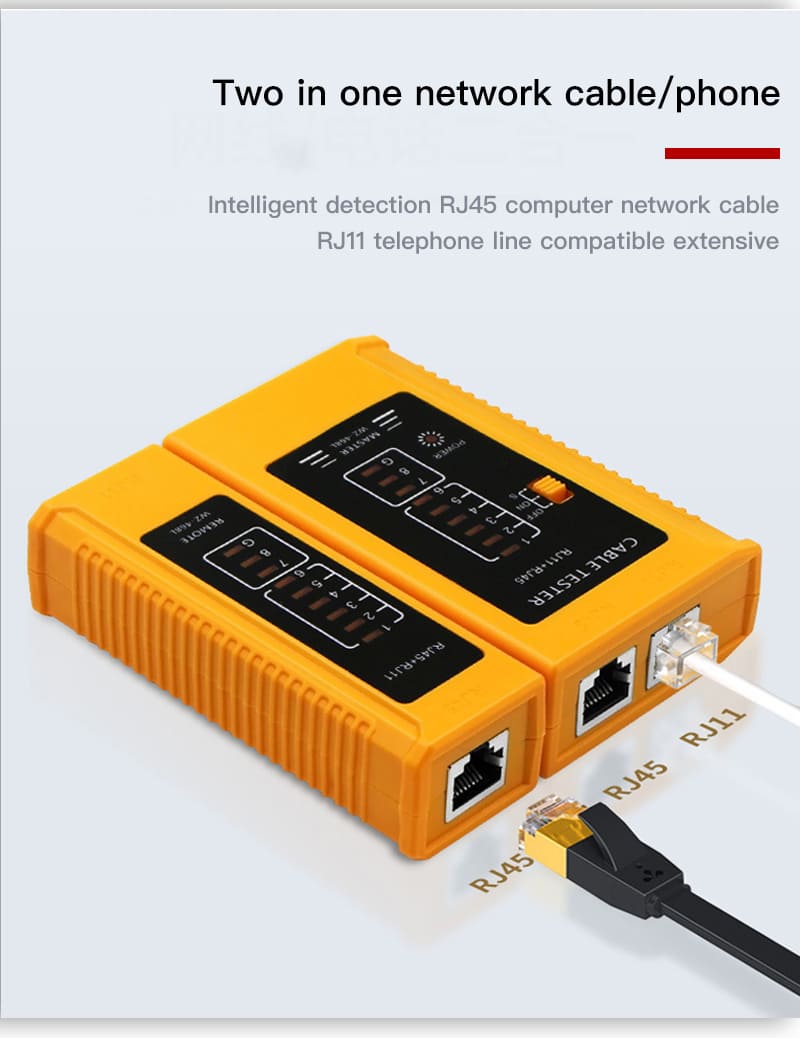

[Типи кабелів]Тестер кабелю локальної мережі може тестувати як телефонний кабель RJ11, так і мережеві кабелі RJ45, такі як RJ45 Cat5 Cat6 Cat7.

【Легко читаний світлодіодний дисплей】100% новий тестер мережного кабелю, видимий світлодіодний дисплей стану показує проблему. Ручний та зручний для перенесення.

【Міцний та довговічний】 Тестер мережевого кабелю, виготовлений з високоякісного матеріалу ПК, довговічний, запобігає вигоранню та стійкості до корозії. Це ідеальний вибір для вас, щоб перевірити мережу.

【Характеристики】1x 9 В батарея (не входить у комплект) || Розміри: 96 x 103 x 27 мм | Вага: 120 г || Колір: Білий

1. Функція

(1) Тестування крученої пари 1, 2, 3, 4, 5, 6, 7, 8, G пар проводів по одній (пара) та можливість розрізнення (правильного) неправильного проводу, короткого замикання та обриву ланцюга.

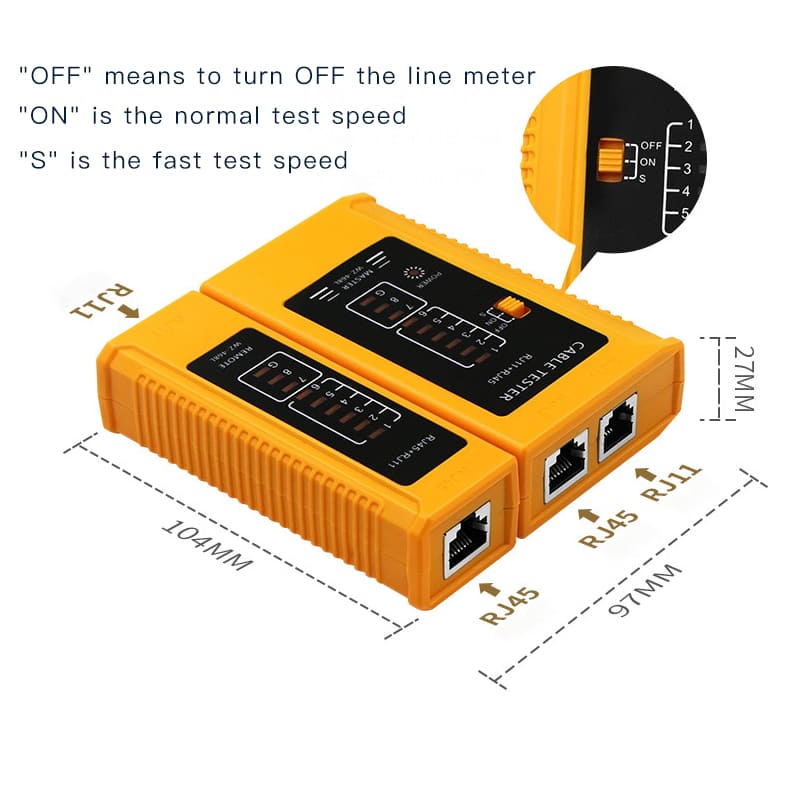

(2) Перемикач ON – нормальна швидкість тестування, «S» – швидка швидкість тестування, а OFF – закриття тестера лінії.

2. Тест кручений пари

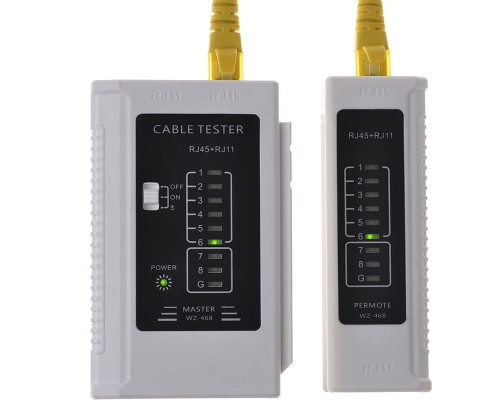

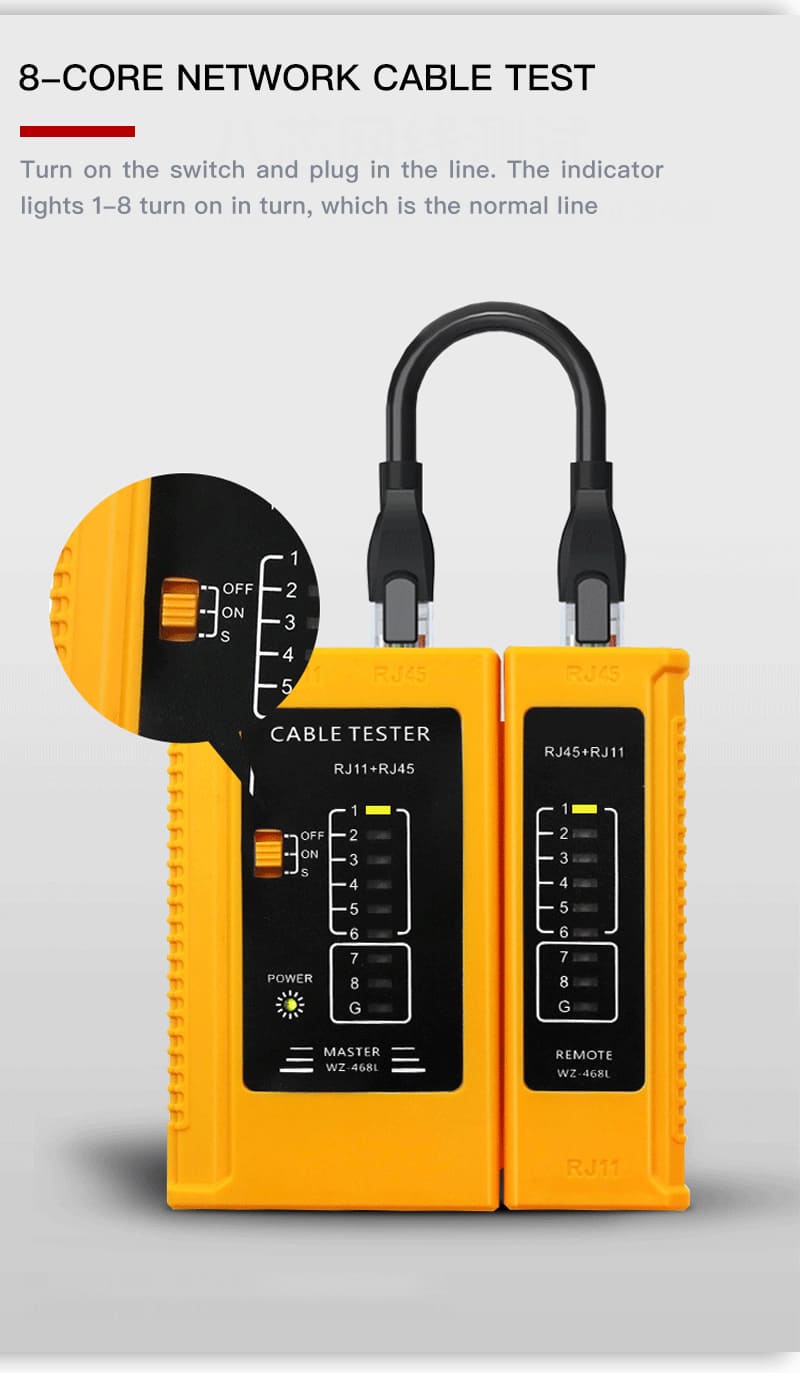

1) Увімкніть живлення, вставте вилки мережевого кабелю в основний тестер і віддалений тестер відповідно, і індикаторні лампи хоста блиматимуть від 1 до G по черзі, як показано на малюнку нижче:

Основний тестер: 1-2-3-4-5-6-7-8-G

Видалений тестер: 1-2-3-4-5-6-7-8-G (RJ45)

1-2-3-4-------- (RJ11)

2) Якщо проводка не в нормі, це відображатиметься таким чином:

(1) Коли мережний кабель, такий як лінія 3, вимкнено, індикатори основного тестера та віддаленого тестового терміналу № 3 не горять.

(2) Коли кілька ліній недоступні, кілька ліній не загоряться. Коли мережний кабель підключено до двох ліній, індикатор не засвітиться.

(3) Коли два кінці мережних кабелів вийшли з ладу, наприклад, лінія 2/4 вийшла з ладу, дисплей виглядає так:

Основний тестер залишається незмінним: 1-2-3-4-5-6-7-8-G

Віддалений тестовий термінал: 1-4-3-2-5-6-7-8-G

(4) Коли два кабелі закорочені, основний тестер не загоряється, а два кабелі, закорочені на віддаленому тестовому терміналі, обидва злегка горять. Якщо їх більше трьох (включно з трьома), всі закорочені будуть закорочені. Індикатори кількох номерів ліній не горять

3.100% Задоволеність:

Якщо три кабелі, включаючи три кабелі, скорочені, відповідні індикатори не загоряться.

Під час тестування клемної колодки або настінної розетки підключіть два кабелі (RJ45) до тестера.
