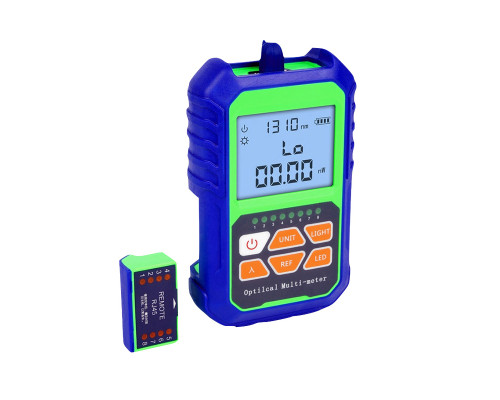

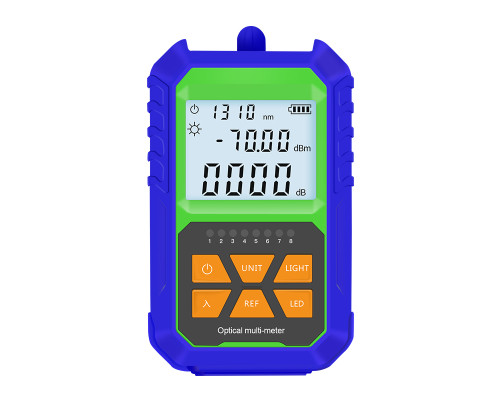

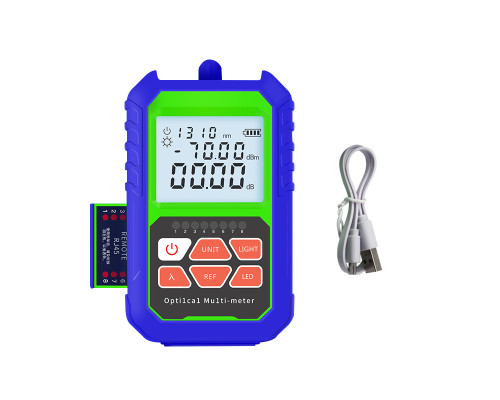

G5/Y3 Тестери оптоволокна
Міні-вимірювач оптичної потужності спеціально розроблений з компактною формою з багатофункціональними опціями.
Три версії для опцій:
- вимірювач потужності сигналу,
- 2-в-1 з тестером кабелю,
- 3-в-1 з VFL.
Таким чином, його можна використовувати для безперервного вимірювання потужності оптичного сигналу, тестування втрат в оптоволоконної лінії та тестування оптоволоконної лінії.
Широко використовується при будівництві та обслуговуванні оптичних кабелів, оптоволоконного зв'язку, вимірюванні оптичних кабелів, оптичному кабельному телебаченні та інших галузях. Інтегратор червоного світла оптичного вимірювача потужності може бути добре захищений за допомогою вбудованих детекторів та лазерів. Тестер має компактну форму, а також із тестуванням кабелю RJ45, функцією автоматичного відключення, трьома режимами червоного світла, дисплеєм із підсвічуванням, функцією пам'яті довжини хвилі, ідентифікацією роботи оптоволокна, підтримкою калібрування користувача, широким діапазоном тестування, підтримкою освітлення.
Функції
- Оптичний вимірювач потужності для вимірювання втрат у волокні.
- Функція візуального дефектоскопа.
- Тестування цілісності кабелю LAN.
- Функція пам'яті, ведення обліку довжини хвилі.
- Світлодіодне освітлення для роботи у темряві.
- Батарея AAA / літієва батарея для налаштування.
Технічні характеристики
|
Діапазон довжин хвиль |
800~1700 |
|
Роз'єм |
FC/SC/ST |
|
Тип детектора |
InGaAs |
|
Діапазон вимірювання потужності |
-70 * +6 / -50 * +20 |
|
Похибка |
± 5% |
|
Стандартна довжина хвилі (нм) |
850, 980, 1270, 1300, 1310, 1490, 1550,1577,1625 |
|
Роздільна здатність дисплея |
Лінійна індикація: 0,1% Логарифмічна індикація: 0,01 дБм |
|
Робоча довжина хвилі червоного світла (нм) |
650 |
|
VFL |
5KM/15KM (опціонально) |
|
Частотна ідентифікація (Гц) |
0/270/1000/2000 |
|
Тестування RJ45 |
+ (опціонально) |
|
Лампа |
+ |
|
Збереження кількості даних (шт.) |
20000 |
|
Вхідна напруга (В) |
376 |
|
Робоча температура (C) |
-10~-+60 |
|
Температура зберігання (°C) |
-25~~+70 |
|
Автозапуск (хв) |
10 |
|
Час роботи від батареї (год) |
248 |
|
Розміри приладу (мм) |
65*30*118 |
|
Джерело живлення |
AAA*2 / Літієва батарея (опціонально) |
|
Вага (г) |
140г/145г |
Інструкції з експлуатації (*.pdf)
