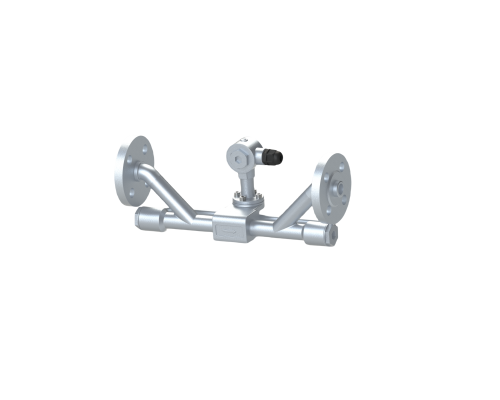

G1 DN15 Перетворювач трубний
Перетворювач трубчастого типу для ультразвукового витратоміра
Ультразвуковий витратомір з виносною трубою складається з передавача та перетворювача трубного типу. DN15-32 використовує перетворювач трубного типу π, а DN40 та вище використовують стандартний датчик перерізу труби.
Ультразвуковий витратомір з виносною трубою має такі переваги, як проста установка, низька початкова витрата, висока точність вимірювання та відсутність втрати тиску.
Модель трубного перетворювача
G1 різьблення
G1 фланець
G2 фланець
|
Тип |
Картинка |
Специфікації |
Модель |
Діапазон вимірів |
Температура |
Метод з'єднання |
Розміри |
|
Труба |
 |
π-тип |
G1 |
DN15-32 |
-30~160℃ |
SUS304 Різьбове з'єднання |
Будь ласка, зверніться до |
|
|
Стандарт |
G2 |
DN40-1000 |
-30~160℃ |
З'єднання різьбленням з вуглецевої сталі |
Схеми виробництва вимірів
Розміри
π-тип перетворювач трубного типу
G1 різьблення
|
Номінальний DN (мм) |
Тиск P |
Довжина L |
Сполучна різьба |
Ефективна довжина різьблення (мм) |
Стандарт різьблення з'єднання |
|
DN15 |
2.5 |
320 |
G3/4B |
18 |
GB/T7307-2001 |
|
DN20 |
2.5 |
360 |
G1BG1 |
15 |
|
|
DN25 |
2.5 |
390 |
1/4BG1 |
16 |
|
|
DN32 |
2.5 |
450 |
1/2B |
22.5 |

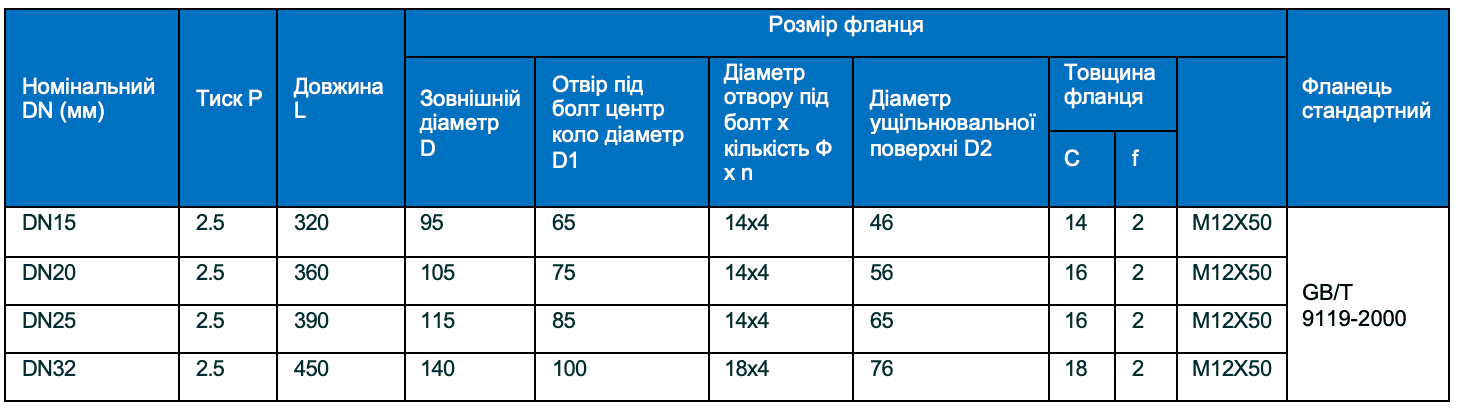

G1 фланець
Перетворювач стандартного типу труби

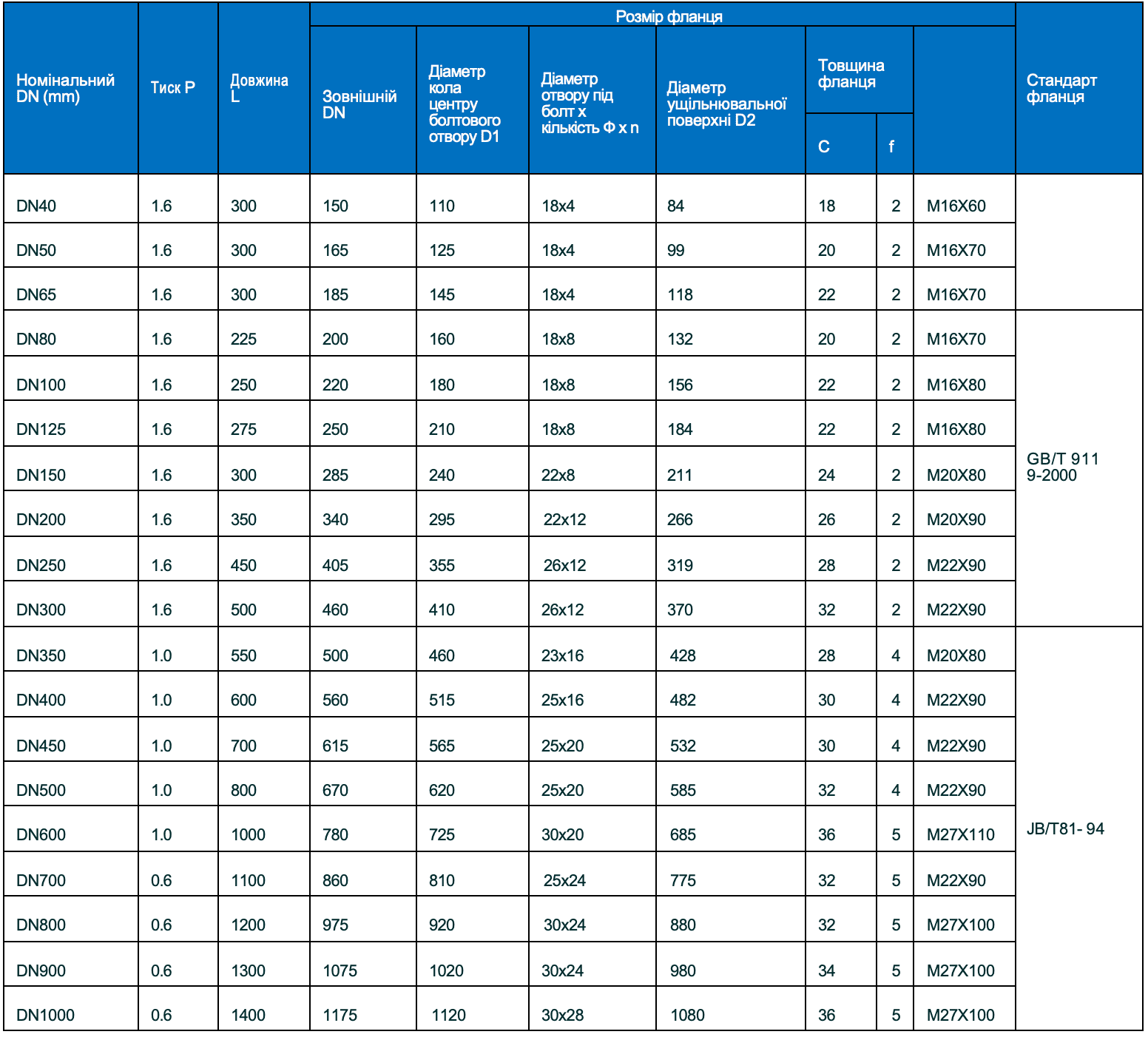

G2 фланець
