Джерела живлення постійного струму. Основи. Частина 1

Магазин Gtest® пропонує широкий асортимент блоків живлення, а також рекомендовані прилади й статті для подальшого самонавчання.

Знайомство з блоками живлення

Живлення – основа будь-якої електронної системи, а джерело живлення – пристрій, що забезпечує її енергією. Правильний блок живлення може вирішити, чи працюватиме пристрій оптимально, чи даватиме нестабільні результати.

Окрім джерел живлення змінного струму (AC) у постійний (DC), є також перетворювачі постійного струму в постійний. Якщо у вашій системі вже використовується постійний струм, перетворювач DC-DC може бути кращим вибором.

Джерела постійного струму бувають нерегульованими та регульованими. Регульовані блоки живлення мають кілька варіантів: лінійні, імпульсні й акумуляторні.

Основи перетворення змінного струму в постійний

Блок живлення отримує змінний струм з мережі, перетворює його в нерегульований постійний і знижує напругу силовим трансформатором до рівня, потрібного навантаженню. Для безпеки трансформатор також забезпечує гальванічну розв'язку між мережею та виходом блока живлення.

На рисунках нижче показано загальний процес перетворення змінного струму в постійний.

Змінний струм має форму синусоїди, за якої напруга періодично змінюється від додатного значення до від'ємного.

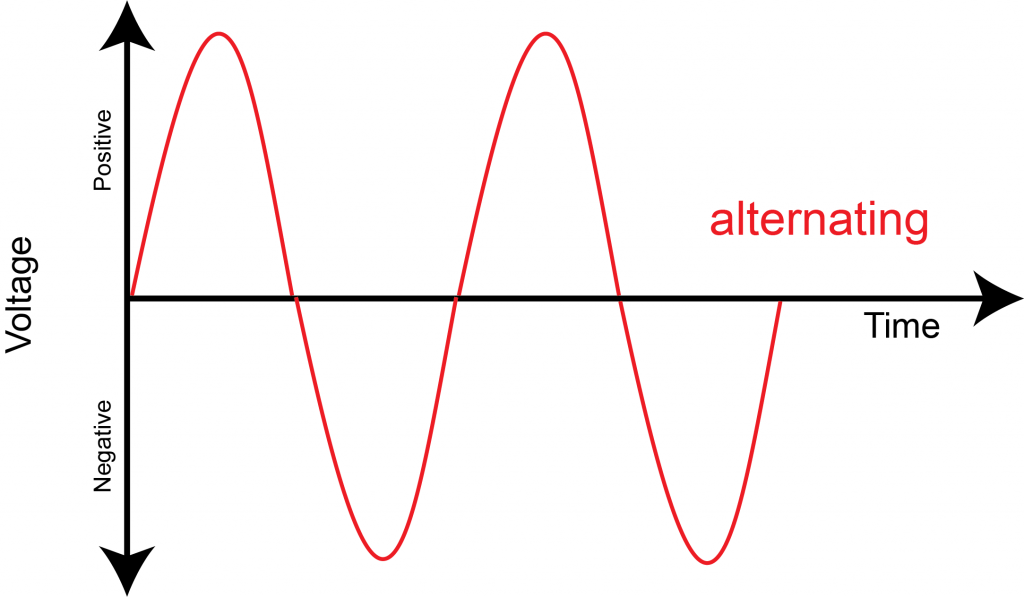

Змінний струм від мережевої розетки для блока живлення

Рисунок 1. Змінний струм від мережевої розетки

На першому етапі напругу випрямляє діодний міст. Випрямляч перетворює синусоїдальний сигнал на послідовність додатних імпульсів.

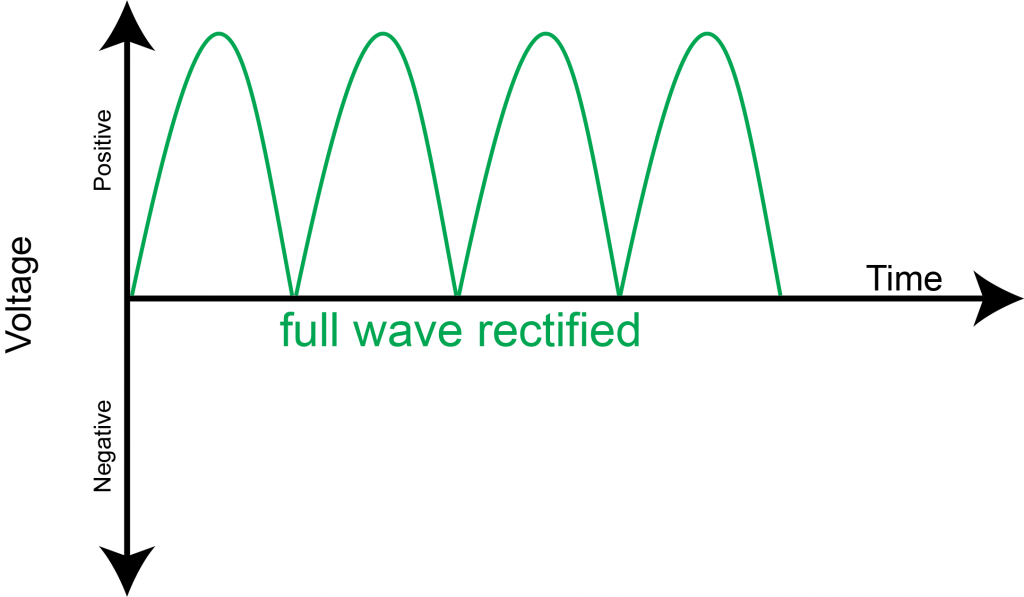

Двопівперіодне випрямлення напруги в блоці живлення

Рисунок 2. Двопівперіодне випрямлення

Після випрямлення залишаються пульсації, які треба зменшити. Для цього використовують фільтрувальний конденсатор.

Конденсатор накопичує енергію під час зростання напруги й віддає її навантаженню під час спаду. Завдяки цьому зменшується просідання напруги й покращується якість живлення.

На рисунку 3 показано, як конденсатор згладжує пульсації випрямленої напруги.

Згладжування випрямленої напруги конденсатором

Рисунок 3. Випрямлена напруга після згладжування конденсатором

Навіть після згладжування залишаються залишкові пульсації. У регульованому джерелі живлення напруга додатково проходить через стабілізатор, щоб отримати стабільну постійну напругу з мінімальними пульсаціями.

Порівняння блоків живлення

Джерела живлення змінного струму поділяють на нерегульовані та регульовані. Нерегульовані моделі мають просту конструкцію й не здатні підтримувати стабільну вихідну напругу за зміни навантаження. Регульовані джерела живлення забезпечують стабільні параметри й мають кілька конструкцій.

Лінійні блоки живлення прості й малошумні, але виділяють більше тепла. Імпульсні блоки живлення ефективні й компактні, проте створюють більше електромагнітних завад.

Тип блока живлення Переваги Недоліки
Нерегульований
  • Проста схема
  • Надійність
  • Напруга залежить від навантаження
  • Фіксовані параметри
Регульований
  • Стабільна напруга
  • Висока точність
  • Фільтрація шумів
  • Регулювання напруги та струму
  • Складніша конструкція
  • Вища вартість
Лінійний
  • Мінімальні пульсації
  • Низький рівень шуму
  • Стабільність роботи
  • Низький ККД
  • Великі розміри
  • Велика маса
Імпульсний
  • Компактність
  • Висока ефективність
  • Широкий діапазон вхідної напруги
  • Складна схема
  • Підвищений рівень шумів
  • Електромагнітні завади
Акумуляторний
  • Портативність
  • Автономна робота
  • Обмежений час роботи
  • Зниження напруги в міру розряду

Таблиця 1. Основні типи джерел живлення

Додаток 1. Основи змінного та постійного струму

Змінний струм – це рух електронів з періодичною зміною напрямку. Постійний струм – потік електронів, що рухаються лише в одному напрямку.

Змінний струм надходить з побутової електромережі. У різних країнах напруга мережі становить від 100 до 240 В, а частота зазвичай 50 або 60 Гц.

Більшість сучасних електронних пристроїв працюють на постійному струмі, тому для них змінну напругу треба перетворити на постійну.

Увага: і змінний, і постійний струм можуть бути небезпечними для людини. Проте змінний струм зазвичай вважається небезпечнішим через особливості його дії на організм. Усе обладнання має бути надійно заземлене й захищене.

Теорія нерегульованого джерела живлення

Нерегульовані блоки живлення не мають вбудованого стабілізатора напруги, тому їх зазвичай розраховують на певну напругу за заданого максимального струму навантаження.

Найчастіше такі пристрої використовують як мережеві адаптери для побутової електроніки.

Вихідна напруга залежить від параметрів трансформатора й величини навантаження. Зі зростанням струму споживання напруга зазвичай знижується.

Нерегульоване джерело живлення зазвичай складається з трансформатора, випрямляча й згладжувального конденсатора, але не містить схем стабілізації.

Схема нерегулируемого линейного блока питания

Рисунок 4. Блок-схема нерегульованого лінійного джерела живлення

Переваги нерегульованих блоків живлення – довговічність і невисока вартість. Проте вони підходять лише для задач, де висока точність напруги не обов'язкова.

Примітка: компанія Wavelength не рекомендує використовувати нерегульовані джерела живлення разом зі своєю продукцією.

Далі буде…
