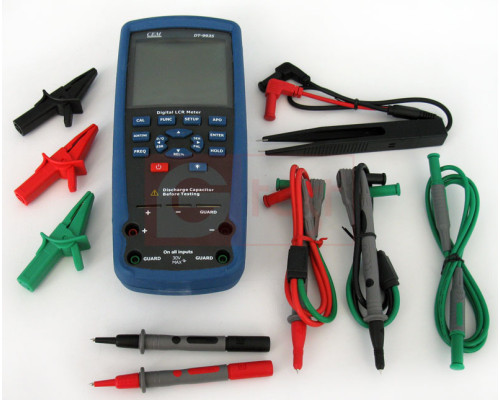

DT9935 RLC-метр, цифровий прецизійний вимірювач
DT9935 портативний прецизійний вимірник імпедансу (RLC-метр) з автоматичним та ручним вибором діапазону вимірювань, з можливістю компенсації ємності щупів. До особливостей вимірювача імпедансу DT9935 відноситься можливість проводити вимірювання на різних частотах (100 Гц, 120 Гц, 1 кГц, 10 кГц до 100 кГц), так і обчислювати такі параметри як коефіцієнт загасання, добротність, тангенс кута діелектричних втрат (Q, D ). Для забезпечення прецизійних вимірювань реалізована функція внутрішнього калібрування/компенсації та застосовується 4-х провідне підключення до пристрою, що тестується.
LCR-метр DT9935 призначений для вимірювання індуктивності, ємності, опору, а також добротності (Q), коефіцієнта загасання (D), тангенсу кута діелектричних втрат (θ), еквівалентний послідовний та паралельний опір (ESR та Rp). Вимірник імпедансу DT9935 оснащений автоматом вибору діапазонів вимірювань для контролю опорів по постійному та змінному струму, користувач може вимірювати параметри вимірювання LCR безпосередньо в режимі AUTOLCR без перемикання режимів приладу вручну. Прилад дозволяє вибрати одну з п'яти частот тестування 100Гц/120Гц/1кГц/10кГц/100кГц залежно від типу компонента, що тестується. Залежно від імпедансу компонента можна проводити вимірювання за послідовною або паралельною схемою.
ОСОБЛИВОСТІ LCR-метра DT-9935:
• Перевірка та вимірювання в автоматичному режимі AutoLCR
• Схеми послідовного/паралельного підключення
• Вимірювання параметрів: Ls/Lp/Cs/Cp та D/Q/ θ/ESR
• Індуктивність: від 200 мкГн до 2000 Гн
• Ємність: від 200 пФ до 2 мФ, роздільна здатність: від 0,01 пФ!
• Опір: від 20 Ом до 200 МОм
• Багаторівневий детектор напруги батареї
• Підсвічування та звукова сигналізація
• 4-х провідна схема вимірювання
• Частоти тестування: 100 Гц, 120 Гц, 1 кГц, 10 кГц до 100 кГц
• Швидкість вимірювань: 5 вим./с.
• Режим утримання поточних, мінімальних та максимальних значень.
• Автовимкнення після 10 хвилин бездіяльності.
Вимірювані параметри:
• Ls: індуктивність під час послідовного підключення
• Lp: індуктивність при паралельному підключенні
• Сs: ємність при послідовному підключенні
• Ср: ємність при паралельному підключенні
• Rs: опір під час послідовного підключення
• Rp: опір при паралельному підключенні Повторний екран параметрів:
• Θ: тангенс кута діелектричних втрат
• ESP: еквівалентний послідовний опір
• D: коефіцієнт загасання
• Q: добротність.
Посібник користувача вимірювача імпедансу DT9935 (*ua.pdf)
Технічні характеристики RLC-метр DT-9935
|
Параметр |
Значення |
|
Опір |
від 2 Ом до 200 МОм із похибкою ±0,5 % |
|
Індуктивність |
від 200 мкГн до 2000 Гн із похибкою ± 1,2 % |
|
Місткість |
від 2 пФ до 2мФ з похибкою ±0,8% |
|
Добротність |
від 0,000 до 999 |
|
Коефіцієнт згасання |
від 0,000 до 999 |
|
Тангенс кута діелектричних втрат |
±90° |
|
Тестова напруга |
0,6 В |
|
Частота тестового сигналу |
100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц |
|
Допусковий контроль |
0.25%, 0.5%, 1%, 2%, 5%, 10%, 20%, +80…-20% |
|
Параметри довкілля під час експлуатації |
від -10 до 50 ° С, RH не більше 70% |
|
Параметри довкілля під час зберігання |
від -30 до 60 ° С, RH не більше 80% |
|
Габаритний розмір |
220x96x60 мм |
|
Вага |
360 г |

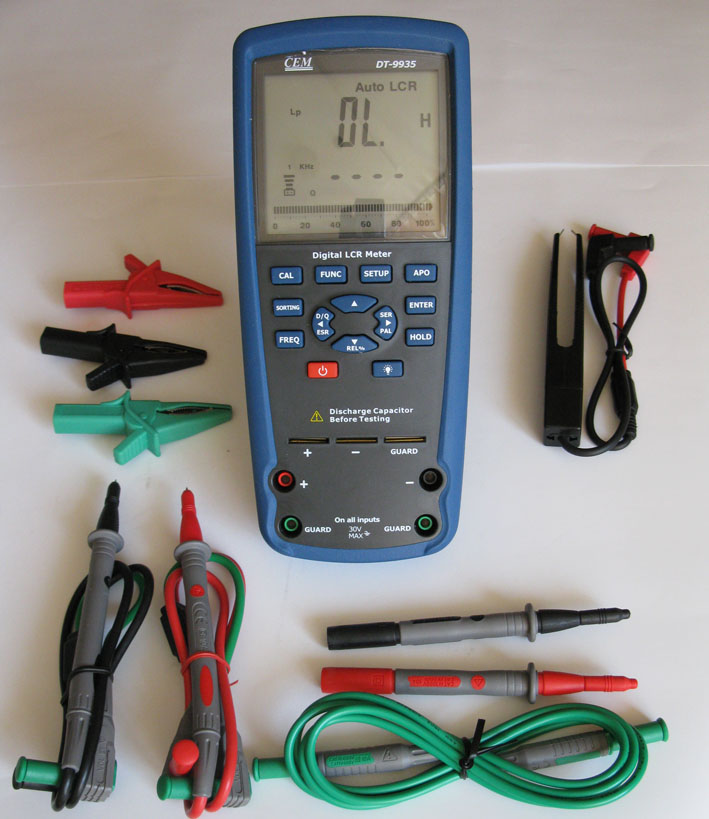

КОМПЛЕКТАЦІЯ
• Вимірювач імпедансу DT9935 – 1 шт.
• Батарея АА – 6 шт.
• Щупи – 1 комплект.
• Посібник користувача – 1 прим.
• Гарантійний талон – 1 екз.
КОРОТКИЙ ОГЛЯД RLC-метра DT9935:
Варіанти написання: вимірник імпедансу, RLC-метр, DT9935, DT-9935
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
