DALI LT3-P тепловізор, від -20 до 350ºC
DALI LT3-P тепловізор для енергоаудиту (матриця 160х120, температурний діапазон від -20º до 350ºC, чутливість: 60мК, вбудована цифрова камера, фокусування, що налаштовується) .
Тепловізор DALI LT3-P призначений для виконання ефективного енергоаудиту будівель та споруд, а також перевірки енергонавантажених елементів та систем. Застосування тепловізора LT3-P дозволить виявити місця з порушенням теплоізоляційних властивостей, визначити найбільш енергетично навантажені елементи, а також об'єкти з атиповим нагріванням, що забезпечить виявлення проблем на ранніх етапах.
Особливість тепловізора DALI LT3- P полягає у високоякісній матриці 160х120 , що обдає чутливістю (NETD <6 0мК) яка працюючи спільно з оптикою, що налаштовується, забезпечує високу якість теплових знімків. Кожен тепловий знімок включає значення температури для кожної точки, параметри зйомки, голосову анотацію, а також видиме зображення, що спрощує аналіз та ідентифікацію об'єктів.
Тепловізор для енергоаудиту DALI LT3-P оснащений матрицею 160х120 c тепловою чутливістю 0,060 ºC (NETD: <60мК), вбудованою цифровою камерою 1.3Mp, об'єктив з ручним фокусуванням дозволяє отримувати якісні тепловізійні зображення.
Посібник користувача DALI LT3 (*ua.pdf)
Посібник користувача DALI LT3 (*en.pdf)
Посібник зі створення звітів DALI LT3 (*ua.pdf)
Програмне забезпечення та посібник користувача Dali LT3-P (*rar)
Розрахунок області огляду та дозволу тепловізорів (.xlsx) - у кажіть відстань до об'єкта, кут огляду об'єктива та отримайте розмір області аналізу та роздільну здатність
Купити тепловізор DALI LT3 можете зробивши замовлення за телефоном, або оформивши його покупку через кошик у нашому інтернет-магазині, натиснувши кнопку "Купити".
• Вбудована цифрова камера для зручності ідентифікації об'єктів та документування.
• Висока якість тепловізійного зображення завдяки фокусу, що настроюється.
• Вбудований лазерний цілеуказатель, для швидкого та зручного наведення тепловізора
• Яскравий дисплей LED забезпечує кращу яскравість при інтенсивному денному освітленні.
• Розширений температурний діапазон: від -20 до 350 °С
• Вбудований мікрофон для створення голосових анотацій, для зручності документування стану об'єктів, що досліджуються.
• Змінні лінзи для розширення сфери застосування за допомогою зміни оптичних параметрів.
• Автоматичне розпізнавання “гарячих/холодних” областей забезпечує швидке виявлення енергонавантажених елементів.
• Зручний інтерфейс користувача, продуманий інтерфейс для керування приладом однією рукою з меню російською мовою забезпечує ефективне застосування тепловізора у вирішенні практичних завдань
• Багатофункціональний аналіз за допомогою стандартного програмного забезпечення DALI Infrared Reporter забезпечує аналіз та документування результатів вимірювань, а також експорт результатів до Microsoft Office Word для редагування.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ тепловізора DALI моделі LT3 :
| Модель | LT3-P | LT7-P | ||
| Діапазон температур | від -20 ºC до 350 ºC | від -20 ºC до 650 ºC | ||
| Похибка вимірів | ±2,0% або 2,0 ºC | |||
| Матриця | ||||
| Розмір матриці | 160 х 120 | 384 х 288 | ||
| Тип детектора | FPA неохолоджуваний | |||
| Спектральна чутливість | від 8 до 14 мкм | |||
| Теплова чутливість | < 0,060 °С, при 30 °С | < 0,060 °С, при 30 °С | ||
| Коефіцієнт випромінювальної здатності | налаштований; від 0,10 до 1,0; крок: 0,01 | |||
| Оптика | ||||
| Фокус | настроюваний / ручне налаштування | |||
| Мінімальна фокусна відстань | 10 см | |||
| Кути огляду | 25° × 19° | 25 ° × 19 ° | ||
| Просторовий дозвіл | 2,73 мрад | 1,37 мрад | ||
| Візуалізація | ||||
| Дисплей | кольоровий, TFT, діагональ: 2,7” 320 x 240 | |||
| Типи зображень | термограма+видиме зображення | |||
| Частота зміни зображення | 50 Гц | |||
| Функція картинка у картинці | є | |||
| Масштабування | є, 2-х кратне | |||
| Налаштування зображення | авто/ручна, посилення та яскравість | |||
| Камера видимого діапазону | ||||
| Вбудована цифрова камера | вбудована CCTV камера (1,3 мегапікселя) | |||
| Підсвічування | ні | |||
| Аналіз | ||||
| Ізотермічний аналіз | є | |||
| Вимірювальні маркери | 4 маркерів, 3 області, 2 лінії, пошук MAX/MIN, ізотерма | |||
| Автоматичний пошук | максимальних, мінімальних температур | |||
| Сигналізація високої температури | звуковий, колірний сигнал тривоги | |||
| Корекція параметрів навколишнього середовища | автоматичне виправлення відповідно до введеної користувачем відстані до об'єкта, відносної вологості та температури навколишнього середовища | |||
| Палітри | 11 палітр | |||
| Калібрівка | автоматична, інтервал 60 с. | |||
| Збереження даних та документування | ||||
| Режим збереження даних | автоматичне/ручне збереження одиночного зображення, ІЧ зображення та візуальне зображення може бути одночасно збережено | |||
| Формат збереження термограм | jpeg, з інтегрованими даними | |||
| Запи відео | формат запису: mpeg | |||
| Місткість пам'яті | 8 Гб на зовнішній micro SD (у комплекті постачання); підтримка до 16 Гб | |||
| Тип пам'яті | micro SD (стандартне постачання включає картку 2 Гб) | |||
| Голосова інструкція | є | |||
| Цілевказівка | ||||
| Лазерна вказівка | лазер клас 2, 1 мВт/635мкм (червоний) | |||
| Інтерфейс | ||||
| Зовнішній DC вхід живлення | є, 8-11 У DC | |||
| Аудіо-відео | є | |||
| Інтерфейси | USB, SD (карта 8 Гб у комплекті) | |||
| Бездротова передача | ні | |||
| живлення | ||||
| Автономне харчування | акумулятор Li-ion, що замінюється, час автономної роботи до 3-х годин | |||
| Зовнішнє харчування | DC: 12 В | |||
| Умови експлуатації | ||||
| клас захисту | IP54 | |||
| Стійкість до падіння | 2 метри | |||
| Діапазон температур | - 25 ° С до +60 ° С (робочий: -15 ° С до +50 ° С); вологість: <90% без конденсату | |||
| Габарити / маса | 230 x 105 x 245 мм | |||
| Маса | 980 гр. | |||
КОМПЛЕКТАЦІЯ (стандартна)
• Тепловізор DALI LT3 – 1 шт. • Зарядний пристрій – 1 шт. • Блок живлення – 1 шт. • Батарея Li-Ion, 7,4В 2000мАч – 2 шт. • Картка пам'яті microSD на 8 Гб – 1 шт. • Кабель USB + відео-кабель – 1 комплект • Бленда для дисплея – 1 шт. • microSD-USB рідер – 1 шт. • Жорсткий кейс – 1 шт. • Сертифікат якості – 1 екз. • Програмне забезпечення та посібник користувача на CD-диску - 1 шт. • Гарантійний талон – 1 екз.
• Ширококутний ІЧ-об'єктив х0,5 • Вузькокутний ІЧ-телеоб'єктив х2 (опціональні об'єктиви встановлюються лише у заводських умовах)
ВІДЕОГЛЯД комплектації тепловізора DALI LT3-P
Вперше побачивши тепловізор DALI LT3-P, перше що я відзначив так це увага до дрібниць, з яким виробник підійшов до повноти стандартної комплектації та якості матеріалів та складання тепловізора.
Стандартна комплектація включає дві акумуляторні батареї, комплект всіх необхідних інтерфейсних кабелів, блок живлення та зарядний пристрій, не типовим є те, що в комплекті також є бленда для дисплея, а зарядний пристрій підключається до мережі через власний адаптер, тим самим дозволяючи заряджати акумулятор без використання блоку живлення тепловізора.
Так, в слот microSD тепловізора встановлено картку пам'яті на 8 Гб. Для її читання виробник забезпечив комплект USB-рідером, що як для мене зручніше звичайного SD-адаптера, так як на моєму ПК немає слота для SD карт, а USB портів достатньо.

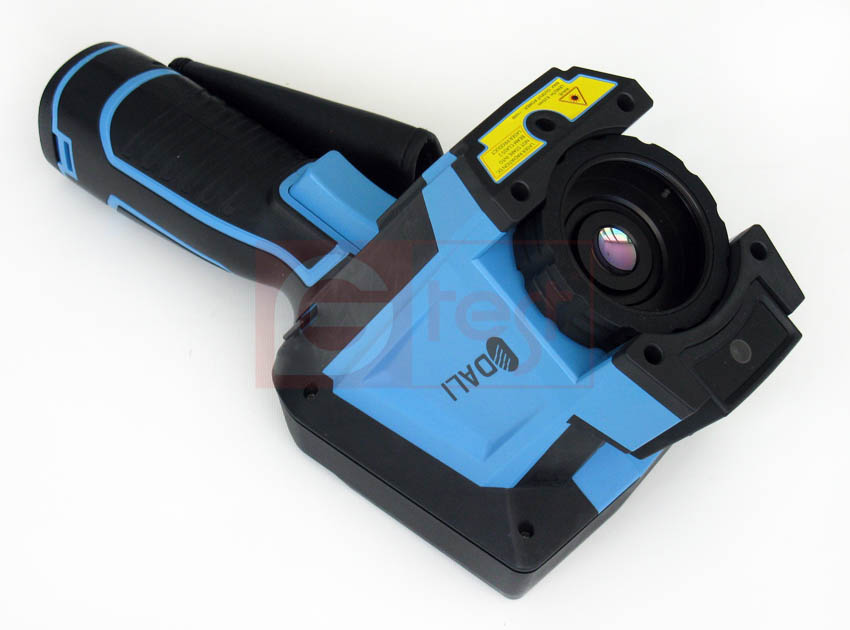

На перший погляд тепловізор DALI LT3-P може здатися громіздким і не настільки ергономічним, але це мої суб'єктивні відчуття, про які забуваєш, як тільки починається робота. А факти такі - вага тепловізора (980 грам), зумовлений його конструктивними особливостями призначеними для реалізації максимальної захищеності тепловізора від механічних, ударних впливів, тому твердження того, що LT3-P може витримати падіння з висоти 2 метри, не здаються фантастичними. Зверніть увагу на те, що об'єктив втоплений в корпус приладу, саме таке рішення забезпечить збереження відповідального елемента тепловізора при випадковому падінні.

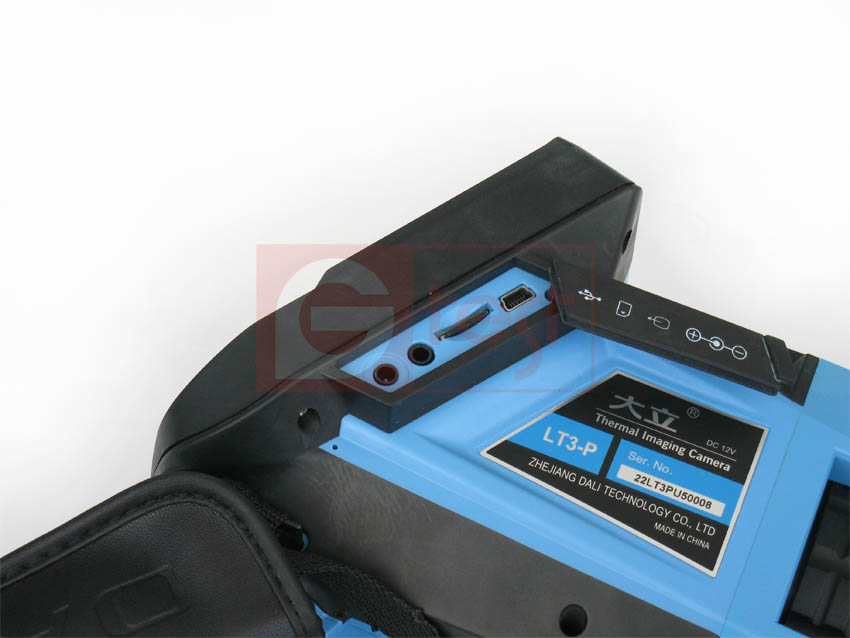

Всі інтерфейсні роз'єми вміщені з одного боку і щільно закриваються гумовою заглушкою, вона повністю потопає в корпусі, виключаючи самовільне відкриття і забезпечує надійний захист від проникнення пилу і вологи.

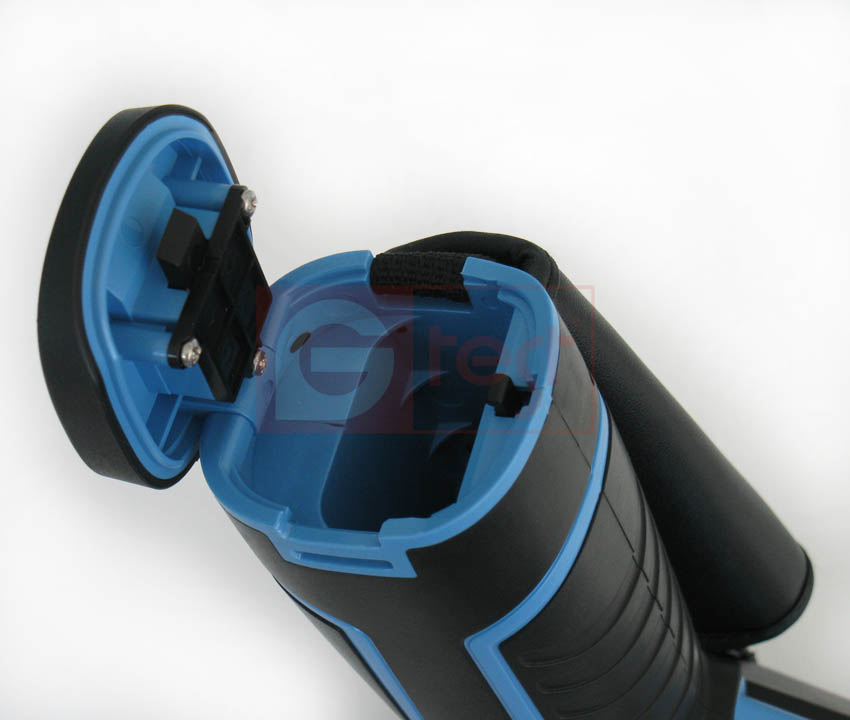

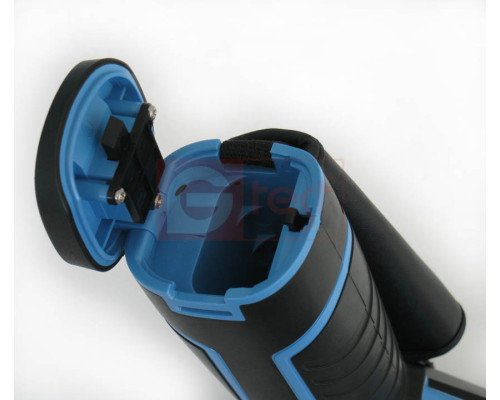

Батарейний відсік традиційно для тепловізорів енергоаудиту розташований у ручці. Батарейний відсік забезпечений скобою для утримання батареї у встановленому положенні та кришкою з механічною фіксацією, не всі виробники приділяють увагу таким дрібницям, але ці особливості надалі можуть спростити життя користувачу за рахунок більшої надійності цього вузла тепловізора. Мене також порадувало те, що не використовуються унікальні за конструкцією акумуляторні батареї, а отже їх, за потреби, можна буде придбати де завгодно, а отже й дешевше.

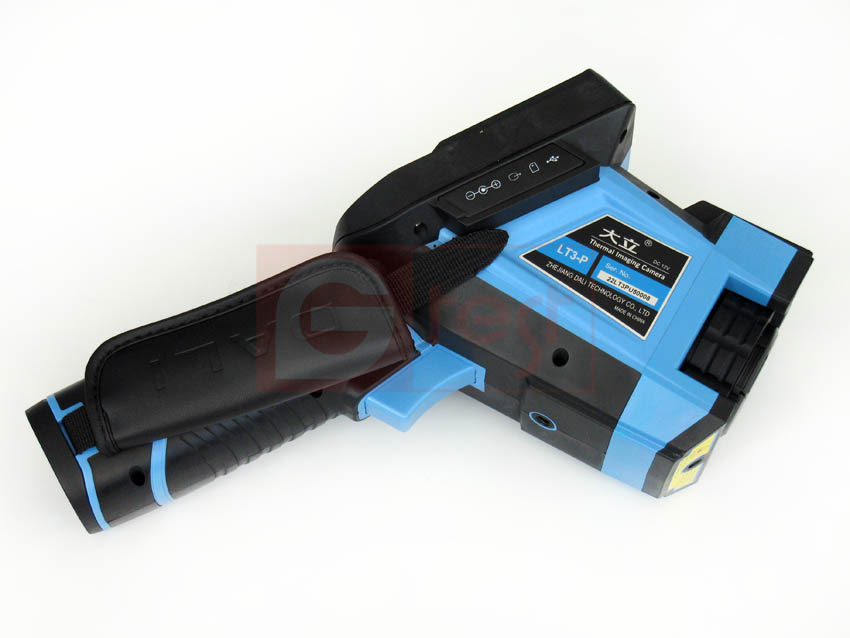

Невеликі ремінці на зап'ясті для безпеки використання тепловізора або камери не новинка, але DALI LT3-P комплектується повноцінним ременем, що виключає вислизає тепловізора навіть якщо розтиснути руку.
ІЧ-об'єктив захищає пластикова кришка оснащена механічними пружинними фіксаторами які надійно утримують її на об'єктиві, вона правда не пов'язана шнурком з теплозізором і може при недбалому використанні тепловізора загубиться, але знову ж таки її конструкція не унікальна і її можна придбати в магазинах оптикою.

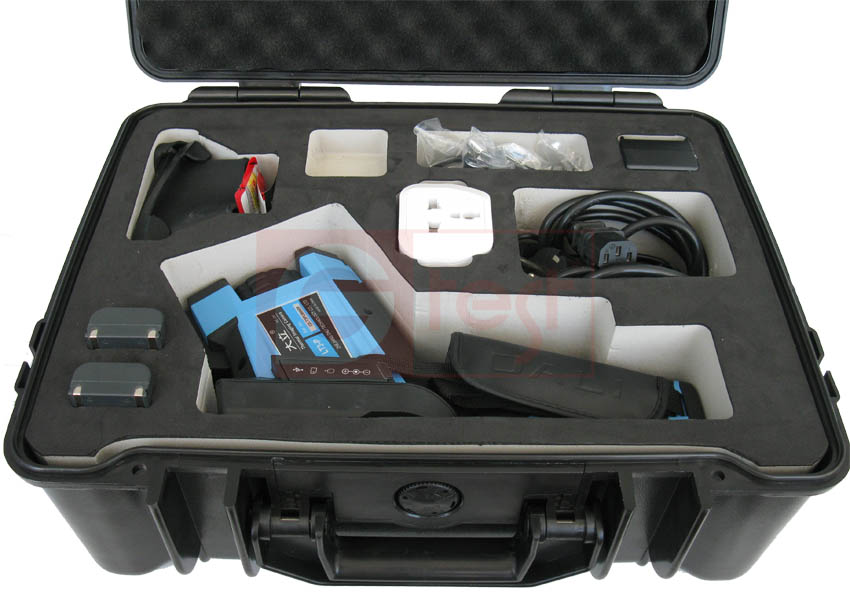

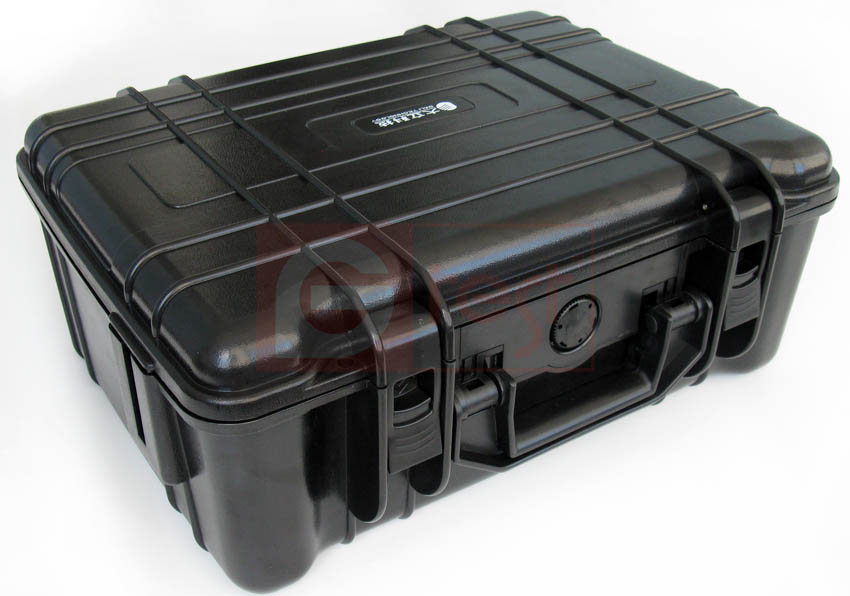

Тепловізор і стандартні аксесуари поставляються в жорсткому герметичному пластиковому кейсі і знаходяться в призначених для них ложементах зі спіненого пластику, що забезпечує додатковий захист від несприятливих умов зберігання та транспортування (пил, вода, вібрації та удари).
Моє перше враження про тепловізора DALI LT3-P дуже позитивне.
Наступний огляд цієї моделі буде присвячений функціональності тепловізора DALI LT3-P, а також можливостям його стандартного програмного забезпечення для документування результатів вимірювання.
Ярмак Антон, технічний спеціаліст, 18.06.2015
Варіанти написання: тепловізор DALI-LT3, DALI LT-3
Виробник залишає за собою право на внесення змін до конструкції та комплектації своєї продукції без попереднього повідомлення.
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
