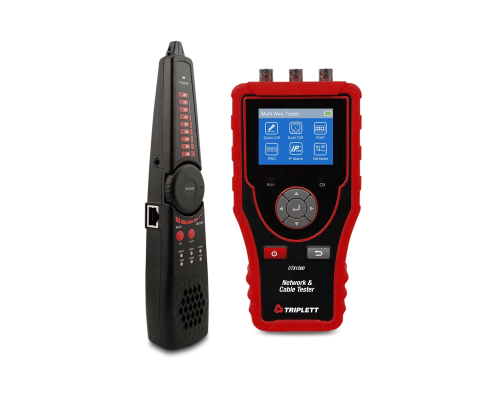

CTX1200 Тестер мережі та кабелю з датчиком
Мережний тестер Triplett Model CTX1200 можна використовувати для встановлення та обслуговування мережевих кабельних проектів, виявлення та обслуговування комп'ютерних залів, а також встановлення систем відеоспостереження. Він оснащений вбудованим TDR, який перевіряє наявність обривів, коротких замикань та довжину (макс. 1,2 км) на кабелях UTP, CAT 6e/5e, BNC та телефонних лініях, комбінованим мережевим пінг-тестуванням, миготінням портів та скануванням IP-адрес для швидкого визначення швидкості підключеного мережевого порту (10/100/1000 Мбіт/с) та виявлення дуплексного режиму (повний чи половинний). Вбудований кабельний трасувальник може шукати та визначати правильний кабель UTP або BNC у джгуті та має цифровий режим вторинного коду, який рішуче відхиляє шум та помилкові сигнали для швидкого та легкого виявлення кабелів. TDR для кабелю RJ45 перевіряє стан кабелю UTP, довжину та згасання за допомогою розширеного тесту кабелю UTP для послідовності кабелю, типу та підключення, точки несправності ближнього, середнього та далекого кінця кабельного роз'єму RJ45. Крім того, вимірювач рівня відеосигналу HD Coaxial може визначати пікове значення сигналу TVI/CVI/AHD/CVBS, SYNC і значення імпульсу. CTX1200 включає кабельний трасувальник (2 батареї AA не входять в комплект), адаптер змінного струму/зарядний пристрій, літій-іонну батарею 3,7 В, адаптер BNC - затискач типу "крокодил", з'єднувальний кабель RJ11, з'єднувальний кабель RJ45 і сумку для інструментів.
Характеристики
- Вбудовані тести TDR на обриви, короткі замикання та довжину (макс. 1,2 км) на кабелях UTP, CAT 6e/5e, BNC та телефонної лінії
- 2,4-дюймовий TFT-LCD-екран, роздільна здатність 320x240
- Комбіноване мережеве пінг-тестування, миготіння портів та сканування IP-адрес
- Швидке визначення швидкості підключеного мережевого порту (10/100/1000 Мбіт/с) та виявлення дуплексного режиму (повний або напівдуплексний)
- Трасувальник кабелів може шукати та визначати правильний кабель UTP або BNC у джгуті
- Вторинний цифровий режим коду рішуче відхиляє шум і помилкові сигнали, що дозволяє швидко та легко знаходити кабелі.
- TDR-тести кабелю RJ45 для перевірки стану кабелю UTP, довжини та згасання
- Розширений тест кабелю UTP для визначення послідовності, типу та підключення кабелю, точки несправності на ближньому, середньому та дальньому кінці роз'єму кабелю RJ45
- Вимірювач рівня відеосигналу HD Coaxial може визначати пікове значення сигналу TVI/CVI/AHD/CVBS, значення SYNC і пікове значення
|
Дисплей |
2,4-дюймовий TFT-LCD екран, роздільна здатність 320x240 |
|
Тест кабелю UTP |
Перевірка послідовності кабелю UTP, типу та віддаленого комплекту, швидке виявлення точки несправності ближнього, середнього та далекого кінця роз'єму кабелю RJ45 |
|
Тип кабелю |
Віта пара RJ45, телефонна лінія RJ11, кабель BNC |
|
Несправність роз'єму RJ45 |
Можна визначити точку несправності гнізда кабелю RJ45 за допомогою індикатора Local/Remote |
|
Тест кабелю TDR |
Перевірка на обриви, короткі замикання та довжину (макс. 1,2 км) на кабелях UTP, CAT 6e/5e, BNC та телефонної лінії |
|
Тест кабелю RJ45 TDR |
Перевірка стану пари кабелю, довжини, згасання, відбиття, імпедансу, перекосу (макс. 180 м) |
|
Спалах порту |
Надсилання унікального сигналу, щоб підключений порт LAN комутатора почав блимати |
|
Тест Ping |
Перевірте, чи правильно працює порт Ethernet IP-камери і чи правильна IP-адреса. |
|
Сканування IP |
Швидко знаходить IP-адресу камери або іншого мережного обладнання, підключеного до лічильника |
|
Монітор каналу |
Швидко визначає швидкість підключеного мережевого порту (10/100/1000M) та визначає дуплексний режим (повний або напівдуплексний) |
|
Тест вимірювача рівня відео |
Виявляє піковий, синхронізуючий та сплесковий рівень відеосигналів TVI, CVI, AHD, CVBS у режимі реального часу |
|
Потужність |
Лічильник: адаптер змінного струму 5 В/1 А або літій-іонна батарея 3,7 В Трасерний зонд: 2 батареї АА (не входять до комплекту)
|
|
Розміри |
5 x 3,3 x 1,3 дюйми (126 x 83 x 33 мм) |
|
Вага |
12 унцій (340 г) |
Включає:
- Кабельний трасувальник (2 батареї AA не входять до комплекту)
- Адаптер змінного струму/зарядний пристрій
- 3,7 В літій-іонна батарея
- Адаптер BNC на затиск типу «крокодил»
- З'єднувальний кабель RJ11
- З'єднувальний кабель RJ45
- Сумка для інструментів
