CM7290 Дисплейний блок

Багатофункціональний приймальний/дисплейний блок для використання прямо на місці або виведення на вдосконалений реєстратор чи реєстратор.

Вимірювальні кліщі Hioki – найкращі у своєму класі вимірювальні прилади, в яких втілено досвід Hioki у технології вимірювання струму. CM7290 – це дисплей та вихідний блок для серії датчиків змінного/постійного струму CT7600 та CT7700, що створює автономний вимірювальний кліщ для використання в польових умовах або дозволяє виводити сигнали форми хвилі на реєстратор пам'яті Hioki або реєстратор для подальшого аналізу.

Вимірювання струму за допомогою датчика змінного/постійного струму: основні налаштування вимірювання

Підключивши датчик змінного/постійного струму до дисплейного блоку CM7290, а дисплейний блок до реєстратора даних або Memory HiCorder, ви можете виводити:

• Сигнал постійного або змінного струму (до 5 кГц/10 кГц) як є (використовуючи режим WAVE для виведення сигналу)
• Аналоговий сигнал, що генерується шляхом перетворення вхідного сигналу в ряд середньоквадратичних значень (використовуючи режим RMS для виведення RMS)
• Аналоговий сигнал, що генерується шляхом виявлення пікового значення форми сигналу струму (використовуючи режим PEAK для пікового виведення)
• Аналоговий сигнал, що генерується шляхом виявлення частоти форми сигналу струму (використовуючи режим FREQ для виведення частоти)

Вимірювання струму за допомогою датчика змінного/постійного струму: сумісні датчики струму

Ви можете використовувати будь-який із доступних датчиків змінного/постійного струму з номіналами від 100 А до 2000 А. CM7290 підтримує два типи датчиків струму: датчики змінного/постійного струму з автоматичним встановленням нуля, які мають діапазон частот датчика від постійного струму до 5 кГц змінного струму і датчики змінного/постійного струму, які мають діапазон частот від постійного струму до 10 кГц змінного струму.

Вимірювання струму за допомогою датчика змінного/постійного струму: функціональність датчика струму з автообнуленням

Оскільки температурні коливання викликають усунення нульової точки при використанні звичайного датчика постійного струму для вимірювання постійного струму, необхідно періодично виконувати регулювання нуля при записі даних протягом тривалого часу за допомогою такого датчика. Цей недолік викликаний ефектами елемента Холла, який звичайні датчики постійного струму використовують виявлення струму. Нові датчики струму з автообнулення Hioki включають нову схему компенсації зсуву на основі перемикання, розроблену для вирішення цієї проблеми. Нова конструкція мінімізує зміщення нульової точки, що дозволяє реєструвати значення постійного струму протягом тривалого часу без необхідності періодичного регулювання нуля.

Вимірювання струму за допомогою датчика змінного/постійного струму: функція виведення сигналу WAVE

Дисплейний блок CM7290 перетворює форму сигналу струму, що протікає у дроті, до якого був застосований датчик змінного/постійного струму, пропорційний сигнал напруги. Вводячи цей сигнал у цифровий осцилограф або Memory HiCorder, можна вимірювати миттєві форми сигналів змінного або постійного струму, такі як форма сигналу пускового струму двигуна. Як альтернатива, використовуючи функцію виведення сигналу WAVE CM7290 у поєднанні з реєстратором даних, ви можете спостерігати постійний струм, що генерується сонячними панелями фотоелектричної системи протягом тривалих періодів часу. Датчики струму з автообнулення ідеально підходять для додатків, в яких постійний струм повинен спостерігатися протягом тривалого часу.

Вимірювання струму за допомогою датчика змінного/постійного струму: режим RMS для виходу RMS

У цьому режимі дисплейний блок CM7290 перетворює форму хвилі струму, що протікає у дроті, до якого був застосований датчик змінного/постійного струму, ряд значень RMS. Потім він виводить результат у вигляді сигналу напруги (ШВИДКИЙ: 45 Гц або більше, НОРМАЛЬНИЙ: 10 Гц або більше, ПОВІЛЬНИЙ: 3 Гц або більше). Ця конфігурація ідеально підходить для таких додатків, як вимірювання змінного струму на стороні джерела живлення зварювального апарату, яке характеризується різкими коливаннями струму, або довгострокове вимірювання значень RMS для форми хвилі струму від інвертора, що працює на різних частотах, або шпинделя двигуна верстата.

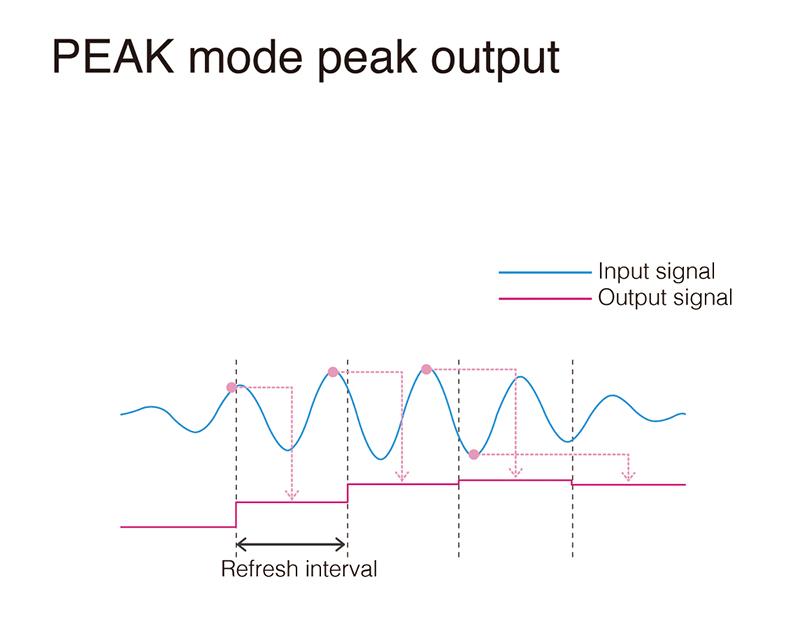

Вимірювання струму за допомогою датчика змінного/постійного струму: режим PEAK для пікового виходу

У цьому режимі дисплейний блок CM7290 визначає пікове значення форми хвилі струму для струму, що протікає у дроті, до якого був застосований датчик змінного/постійного струму зі швидкістю 2 кСм/с (= 500 мкс). Потім він виводить його абсолютне значення у вигляді сигналу напруги з часом оновлення виходу 0,02 с (ШВИДКИЙ), 0,2 с (НОРМАЛЬНИЙ) або 1 с (ПОВІЛЬНИЙ). Ця конфігурація ідеально підходить для додатків, в яких максимальне значення струму лінії електроживлення або навантаження, що швидко коливається, повинно безперервно реєструватися.

Вимірювання струму за допомогою датчика змінного/постійного струму: режим FREQ для частотного виходу

У цьому режимі дисплейний блок CM7290 обчислює частоту форми струму для струму, що протікає у дроті, до якого був застосований датчик змінного/постійного струму з вказаним інтервалом. Потім він виводить результат у вигляді сигналу напруги з часом оновлення виходу 0,2 с (ШВИДКО), 0,2 с (НОРМАЛЬНО) або 3 с (ПОВІЛЬНО). У цій конфігурації CM7290 можна використовувати у таких додатках, як перевірки коливань частоти та випробування компресорів та двигунів.

Застосування: Запис кількості струму, що генерується сонячними панелями протягом 1 тижня

Система:

• Дисплей CM7290
• Датчик струму AC/DC з автообнуленням CT7731
• Вихідний шнур L9095
• Пам'ять HiCorder MR8870

Функції

• Джерело живлення та вихід сигналу для датчика струму серії CT7000
• Одночасне подвійне відображення виміряних значень, частоти та швидкості виводу
• Чотири формати виводу для виведення даних на реєстратори або інші пристрої (через дисплейний блок)
• Підтримка адаптера змінного струму, лужних батарей AA та зовнішнього джерела живлення

Технічні характеристики

Датчик	СТ7642, 7742	СТ7636, 7736	СТ7631, 7731
Параметри виміру	Постійний струм, змінний струм, постійний струм + змінний струм, Гц
Хрест-фактор	3 при 5000 відліків або 2,5 при 6000 відліків для змінного струму та постійного струму+змінного струму
Метод виведення	ХВИЛЯ, СЕРЕДНЄКВ. ЗНАЧЕННЯ, ПІК, ЧАСТОТА
Вхідні роз'єми	HIOKI PL 14
Час оновлення виводу	PEAK--- FAST: 0,02 с / NORMAL: 0,2 с / SLOW: 1 с FREQ--- FAST: FAST: 0,2 с / NORMAL: 0,2 с / SLOW: 3,0 с (WAVE, RMS: аналоговий вихід)
Тривалість виміру PEAK	2 мс або більше (під час PEAK MAX/PEAK MIN та PEAK виведення)
Інші функції	Автоматичний діапазон, налаштування нуля при включенні живлення, відображення аналізу, фільтр, посилення вихідного сигналу, утримання відображуваного значення, підсвічування, автоматичне енергозбереження, збереження налаштувань, блокування клавіатури
Типова точність (Вихід WAVE DC)	±2,0% від показань. ±10,8 мВ (Діапазон 60,00 А)	±2,5% від показань ±30,8 мВ (Діапазон 60,00 А)	±1,5% від показань ±5,8 мВ (Діапазон 60,00 А)
Типова точність (Середньоквадратичне значення вихідного змінного струму)	±2,3% від показань. ±10,8 мВ (Діапазон 60,00 А)	±2,8% від показань. ±30,8 мВ (Діапазон 60,00 А)	±1,8% від показань. ±5,8 мВ (Діапазон 60,00 А)
Джерело живлення	Лужні батареї LR6 (AA) ×2, Безперервне використання: 16 год (підсвічування ВИМК. і вихід WAVE або RMS при використанні з CT7600s), Номінальна потужність 2,5 ВА або адаптер змінного струму 9445-02/03 (від 100 до 240 В змінного струму) або зовнішнє джерело живлення від 5 до 15 В постійного струму, Номінальна потужність 2,5 ВА
Пило- та водонепроникність *	IP54 (з підключеним датчиком та ковпачками, встановленими на адаптері змінного струму та роз'ємі живлення)
Розміри та маса	52 мм Ш × 163 мм × 37 мм Г, 220 г (включаючи захисний чохол та батарею)
Включені аксесуари	Лужні батареї LR6 ×2, Захисний пристрій ×1, Інструкція з експлуатації ×1
