Відео урок для наочності. Частина 1

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою джерел живлення постійного струму, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Часть 1 из серии видео уроков по источникам питания для начинающих и инженеров, не связанных с электроникой, - уроков, объясняющих, как можно настроиться на тестирование, модификацию и использование источников питания, не тратя при этом избыточные финансы.

Блоки питания для начинающих, часть 1

Видео руководство для начинающих. Подготовка к тестированию, модификации и использованию блоков питания без больших затрат.

Посмотрите наш видеоурок, часть 1, чтобы узнать больше! (https://youtu.be/E4GwACUD8o4)

Следуя стенограмме видео урока

Время: 0:00. Здравствуйте, я Крис Ричардсон, я инженер-электронщик, специализирующийся на источниках питания. Это первое из серии видеороликов для зрителей, которые не обязательно являются инженерами-электронщиками, но хотят узнать больше о тестируемых и бывших в употреблении источниках питания. Если вы студент, любитель или кто-то, кому по какой-либо причине необходимо изменить блок питания, мы с электроникой-tutorials.ws надеемся, что эти видеоролики помогут вам начать работу

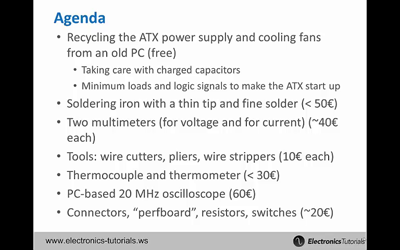

Слайд повестки дня по источникам питания

Продолжительность: 0:25 Одна важная цель этого первого видео — показать вам некоторые основные элементы, которые помогут протестировать блок питания, но сделать это, не тратя тысячи долларов или евро или их эквивалент, где бы вы это ни смотрели. Я составил список с примерными расходами здесь, в Испании, где я живу и работаю.

Время: 0:43с. Здесь я собрал некоторые основные материалы, необходимые для работы и тестирования блоков питания, а именно: инструменты для зачистки проводов, несколько кусачек и тонкий пинцет для захвата мелких компонентов. Вот два блока питания в серебряной упаковке, которые я спас от старого компьютера, двух разных старых компьютеров. Этот очень старый, на самом деле у него 20-контактный разъем, и вот мы видим его после модификации. Подробности об этом я расскажу позже.

Время: 1:13 с. Если вы внимательно присмотритесь, серебряный блок питания покажет вам, какую мощность он может обеспечить в целом, а также сколько различных напряжений он получает. Из некоторых старых компьютеров также были извлечены два вентилятора постоянного тока, они работают на 12 В и имеют удобный разъем. Кажется, что-то простое, но базовые вилки здесь можно включать и выключать с помощью выключателя, очень приятно.

Время: 1:53с. Паяльник с довольно тонким жалом, позволяющим паять некоторые мелкие компоненты. Немного довольно тонкого припоя и, конечно же, защитные очки.

Что касается электрических инструментов, мне нравится иметь два мультиметра, к ним прилагаются вот такие советы. Два мультиметра хороши для измерения двух напряжений, а также для измерения тока и напряжения, и как минимум один провод с вилкой типа «банан» на одном конце и зажимом типа «крокодил» или так называемым зажимом-захватом на другом конце.

Время: 2:27с. Последний инструмент здесь очень похож на мультиметр, но на самом деле это термопара, я собираюсь ее включить. На самом деле он измеряет температуру, здесь измеряет температуру на кончике наконечника. Я использую здесь пластиковый верстак, так что такую вещь можно найти где угодно, ничего особенного.

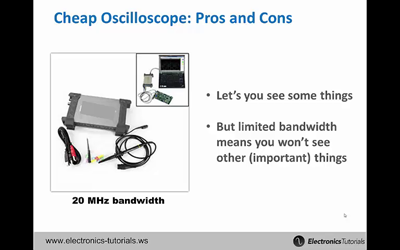

Cheap Oscilloscopes – The Pros and Cons

Продолжительность: 2:46с. Планируя эту серию видеороликов, я очень серьезно обсуждал тему использования или не использования осциллографа. Выполните быстрый поиск, и вы найдете множество устройств, подобных тому, что показано на экране, которые подключаются к вашему ПК и превращаются в осциллограф. В конце концов я решил, что это лучше, чем ничего, потому что наблюдение за некоторыми формами напряжения источника питания действительно помогает их понять.

Но имейте в виду, что 20 МГц, хотя и кажутся высокими, недостаточны, чтобы увидеть многие из так называемых переходных эффектов в источниках питания. Это означает, что события происходят очень быстро, поэтому в этих видеороликах мы будем придерживаться событий, которые происходят в основном в устойчивом состоянии.

Время: 03:21 Перед нами осциллограф, но это не та модель за 60 евро, о которой я говорил, а немного более модная. Но что я собираюсь сделать, чтобы мои сигналы, которые я показываю в этих презентациях, более реалистичными и ближе к тому, что вы увидите в более дешевой модели, которую можно найти в Интернете, — это сделать две вещи:

Во-первых, это не те пробники, которые поставлялись в комплекте с моим более модным осциллографом, а пробники более низкого качества. Пробник более низкого качества имеет более низкое выходное сопротивление или импеданс и более высокую выходную емкость.

Это то, что искажает формы сигналов.

Еще я сделаю следующее: сосредоточив внимание здесь, вы увидите надпись BW, которая означает пропускную способность. Это означает, что полоса пропускания осциллографа ограничена 20 МГц. Это тот же предел, что и у более дешевого осциллографа. Так что измерения, которые я показываю, будут ближе к тому, что вы видите, если бы у вас было менее дорогое устройство.

Превратите блок питания ATX в свой лабораторный источник питания

Время: 4:19 Почти у каждого есть старый компьютер, пылящийся в подвале или на чердаке. Дисковод для гибких дисков может быть бесполезен, но этот блок питания, так называемая серебряная коробка, может быть еще в порядке. Как показано в веб-руководстве «Учебные пособия по электронике», блок питания ATX обеспечивает целый ряд различных напряжений и немалое количество мощности.

Также найдите время и удалите все вентиляторы, которые вы найдете на своем старом компьютере. Позже они отлично подойдут для продувки воздуха и охлаждения блоков питания и другой электроники.

Время: 4:48 Вот контакт блока питания ATX. На самом деле к нему прикреплены 20 контактов от старых, а также четыре дополнительных контакта. Речь идет о блоке питания, который был пожертвован на благотворительность. Конечно, подключено много дополнительных проводов. Следует иметь в виду, что они имеют цветовую маркировку.

Распиновка 20-контактного разъема блока питания ATX

Ссылка: Учебное пособие по блоку питания ATX.

Время: 5:08с. На каждый желтый провод подается положительное напряжение 12 В (+12 В). Каждый черный провод является заземлением или опорным напряжением (0 В). Каждый красный провод имеет напряжение 5 В (+5 В). Я предлагаю следовать тому, что говорится в руководствах, поскольку основной разъем также имеет отрицательное напряжение, поэтому именно его мы фактически и отключим.

Вот еще один блок питания в серебряной коробке после того, как я отрезал основной разъем и превратил его в эту коммутационную плату. Здесь вы можете видеть, что у меня есть подпружиненные зажимы, которые позволяют мне соединять разные провода.

Настольный блок питания ATX

Я припаял здесь много проводов параллельно, чтобы дать больше мощности. Этот конкретный блок питания ATX не имеет переключателя на задней панели, поэтому, когда я захочу его включить, я буду использовать здесь один из моих маленьких независимых переключателей.

Когда я это делаю, мы ничего не слышим. Вентилятор не работает, потому что у него на самом деле есть выключатель, это синий провод. Включите его, и теперь он издает много шума. Он определенно работает, и я отключил отрицательный провод, чтобы можно было проверить различные напряжения с помощью мультиметра.

Отрицательное 12 В (-12 В). Режим ожидания, он всегда включен, даже если я выключаю выключатель. Минус 5 вольт (-5В). Сигнал «Питание хорошее» — это сигнал логического уровня, который фактически сообщает нам, работает ли источник питания. Также обратите внимание, что положительные 5 В (+5 В), положительные 12 В (+12 В) и положительные 3,3 В (+3,3 В) не имеют особенно большого допуска, и это потому, что нагрузка невелика.

Я имею в виду, что когда они выдают большой ток, а в этом случае они почти не выдают ток, они не особенно точны. Ситуация улучшится, как только они начнут обеспечивать некоторую мощность.

Время: 7:20 Я использовал так называемую perf-board (перфорированную плату), чтобы сделать обратную сторону разъема для блока питания ATX. Это позволяет мне соединить множество проводов параллельно. В этом случае я использовал тип с шагом 2,54 мм или 100 мил, и все ряды соединены вместе параллельно. Вот еще один вид перфорированной доски, который подходит для других типов экспериментов, также с шагом 2,54 мм или 100 мил, но с каждым маленьким квадратом, отделенным от соседних.

Оставайтесь заземленными и безопасными

Время: 7:46С. В контексте «Земля» подразумевается потенциал так называемой Защитной Земли или Защитной Земли. Это третье соединение в вашей розетке. В Европейском Союзе (ЕС) в каждой электрической розетке есть маленькие язычки, и это единственное соединение, к которому можно легко прикоснуться пальцем, поскольку это совершенно безопасно.

Фактически, если ваше рабочее место представляет собой пластиковый или деревянный стол, подобный тому, который я буду использовать, тогда вам следует заземлить себя, регулярно прикасаясь к заземляющему разъему, особенно перед тем, как прикасаться к любому полупроводниковому микрочипу или чему-либо еще, чувствительному к электростатическому разряду.

Это электростатический разряд.

Время: 8:18. Поскольку я использую пластиковый верстак, на нем может образоваться электростатический разряд или электростатический разряд. Итак, я хочу регулярно заземляться, особенно перед тем, как прикасаться к каким-либо полупроводниковым чипам. Я использую тестер непрерывности, звуковой сигнал моего мультиметра и подключаюсь к заземляющему зажиму, которого можно коснуться пальцем.

Реальный источник питания подключается через кабель и теоретически представляет собой устройство, корпус которого должен быть заземлен. Так что я могу взять другой конец мультиметра и проверить. Если я нажму достаточно сильно, чтобы пройти сквозь покрытие, я увижу, что оно проходит, но мне хочется прикоснуться к винтам, когда они прикреплены к раме.

Поэтому, когда я провожу какое-либо фактическое тестирование, я регулярно протягиваю сюда палец и прикасаюсь, чтобы разрядить любой электростатический заряд, накопившийся на моем теле, прежде чем перенести его на что-нибудь чувствительное, например на полупроводниковый чип.

Осторожно с заряженными конденсаторами

Время: 9:18 Как показано в следующем фрагменте видео, заряженный конденсатор, из которого нет ничего, что могло бы отводить напряжение, может оставаться заряженным в течение длительного времени. Т
