Anritsu (частина-4)

Посилання на сторінку сайту Магазину Gtest® з аналізаторами спектру, а також рекомендовані прилади та статті для подальшої самоосвіти наведені наприкінці цього розділу.

Вимірювання характеристик сигналів фіксованого WiMAX спрощується

Специфікації фіксованого WiMAX 802.16-2004 належать до стандарту повітряного інтерфейсу для систем бездротового широкосмугового доступу. Ця технологія здатна забезпечити широкий спектр сервісів на основі бездротових міських мереж, включаючи заміну каналів E1/T1 для малого та середнього бізнесу, а також альтернативу кабельним і DSL-технологіям широкосмугового доступу до Інтернету.

Крім того, WiMAX забезпечує фіксований, портативний та мобільний широкосмуговий доступ без необхідності прямої видимості між базовою станцією та абонентським обладнанням.

Для фіксованого WiMAX необхідно виконувати два режими вимірювань: аналіз радіочастотних характеристик мережі та демодуляцію сигналів. Для отримання достовірних результатів технічний персонал може підключати аналізатор Spectrum Master до будь-якої базової станції WiMAX.

Вимірювання радіочастотних параметрів фіксованого WiMAX (опція 46)

Радіочастотні вимірювання використовуються для аналізу потужності переданих сигналів та їх форми. Для зручності користувача доступні режими перегляду спектра каналу, потужності відносно часу, ACPR та підсумкової інформації щодо радіочастотного середовища.

Спектр

На екрані спектра можна переглядати потужність сигналу в каналі (dBm) та займану смугу частот.

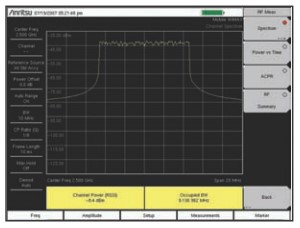

Екран спектра сигналу з відображенням потужності каналу та займаної смуги частот

Потужність відносно часу

Режим Power vs Time демонструє часову структуру сигналу OFDM мережі фіксованого WiMAX. На дисплеї відображаються потужність каналу, преамбула, імпульсні викиди потужності та коефіцієнт амплітуди.

Режим Power vs Time демонструє початкову потужність та викиди потужності сигналу

ACPR

Параметр ACPR характеризує рівень витоку потужності до сусідніх каналів відносно потужності основного каналу. Користувачі можуть швидко оцінити рівні потужності основного та суміжних каналів.

Відображення рівнів потужності основного та сусідніх каналів

Демодуляція сигналів фіксованого WiMAX

Демодуляція сигналів фіксованого WiMAX (опція 47)

Опція 47 дозволяє демодулювати сигнали OFDM фіксованого WiMAX та аналізувати характеристики модуляції передавача за допомогою режимів сузір'я, спектральної нерівномірності, EVM відносно піднесучої та EVM відносно символу.

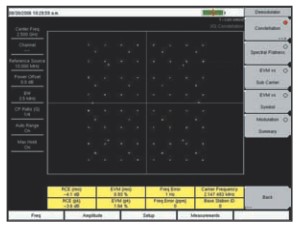

Сузір'я (Constellation)

Режим сузір'я відображає демодульовані символи одного кадру та надає детальну інформацію щодо EVM, RCE, частотних помилок та параметрів базової станції.

Відображення демодульованих сигналів у режимі Constellation

Спектральна нерівномірність

Цей режим дозволяє оцінювати відхилення характеристик піднесучих відносно усередненого значення та порівнювати їх із маскою стандарту IEEE 802.16-2004.

Контроль відповідності спектральної маски стандарту WiMAX

EVM відносно піднесучої

Відображення значень EVM для піднесучих OFDM

EVM відносно символу

Відображення EVM відносно символів OFDM

Режим «Пройшов/Не пройшов»

Аналізатори Spectrum Master дозволяють створювати алгоритми автоматичного тестування з контрольними межами та відображенням результатів у форматі «Пройшов/Не пройшов». За допомогою пакета Master Software Tools користувачі можуть створювати власні тестові сценарії та завантажувати їх до приладу.

Режим автоматичного контролю відповідності параметрів сигналу

Програмний пакет Master Software Tools™

Програмний пакет Master Software Tools™ значно розширює можливості аналізаторів Spectrum Master та дозволяє виконувати архівування, аналіз, обробку, картографування та формування звітів щодо параметрів телекомунікаційних мереж.

• Зберігання необмеженої кількості трас на ПК.
• Інтеграція з GPS та картографічними сервісами.
• Автоматичне оновлення програмного забезпечення приладу.
• Створення власних тестів «Пройшов/Не пройшов».
• Експорт даних у текстові формати та графічні файли.
• Побудова спектрограм та відеопослідовностей вимірювань.
• Редагування маркерів та службових тегів вимірювань.

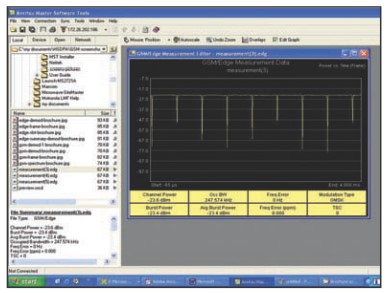

Master Software Tools спрощує обробку даних та формування звітів

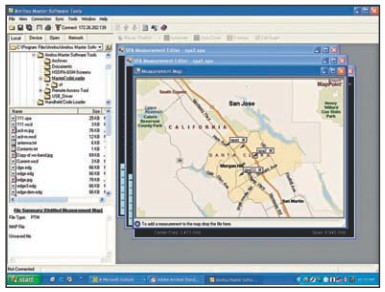

Відображення результатів вимірювань на карті з використанням GPS

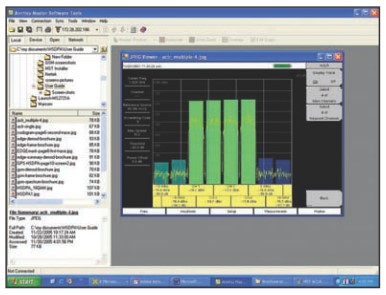

Архівування результатів вимірювань для подальшого аналізу

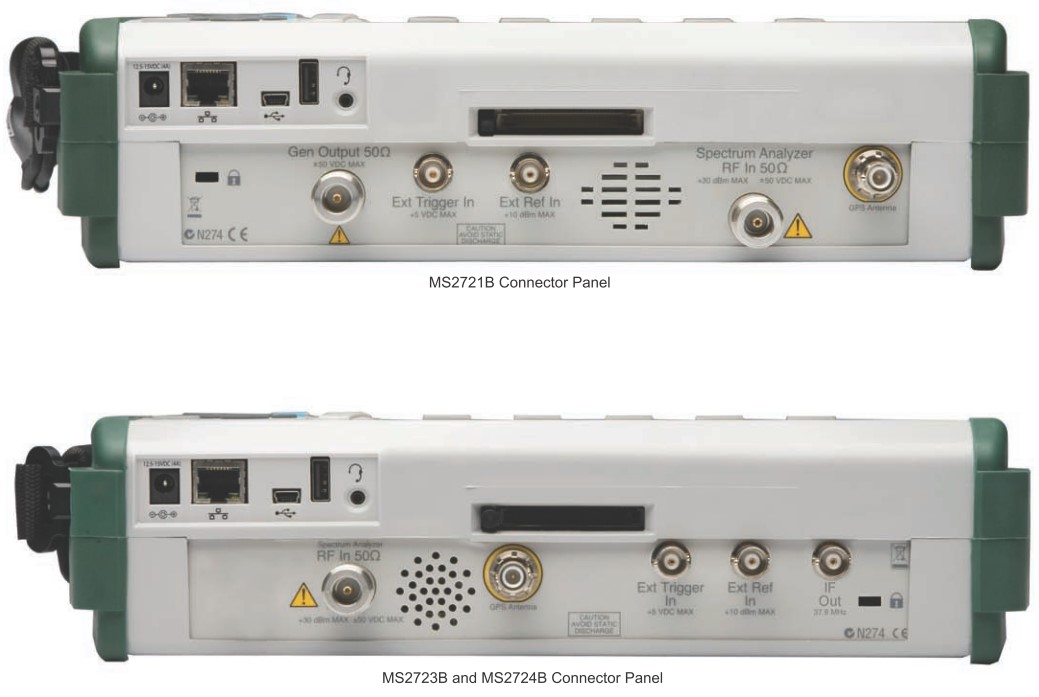

Легкий доступ до роз'ємів

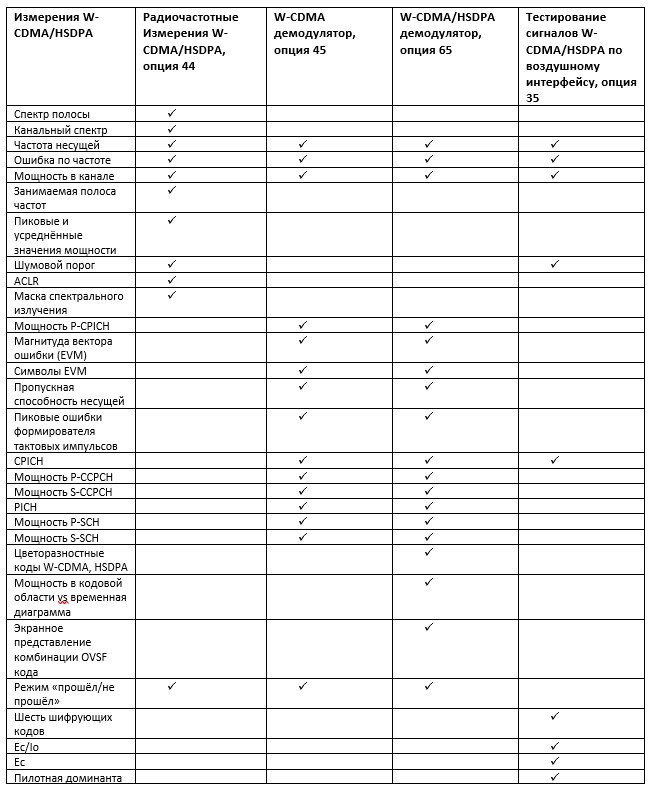

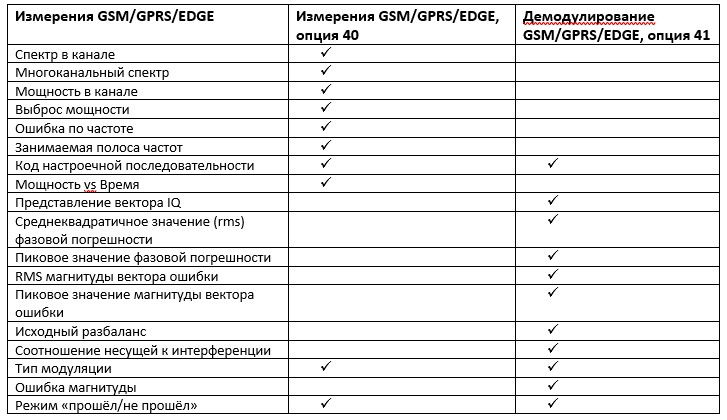

Порівняльна таблиця опцій
