Аналізатори джерел сигналів Keysight для частот до 54 ГГц

Keysight розширює лінійку аналізаторів джерел сигналів покриття частот до 54 ГГц

Нова лінійка продуктів призначена для інженерів, які працюють над бездротовим зв'язком та високошвидкісними цифровими системами.

У надзвичайно складних областях, таких як радіочастоти (РЧ) або високошвидкісні цифрові технології, іноді найскладнішою частиною проектування є тестування. Такі високошвидкісні сигнали чутливі і важко вловити, тому потрібне спеціальне випробувальне обладнання, яке може точно виміряти сигнал, не впливаючи на результати.

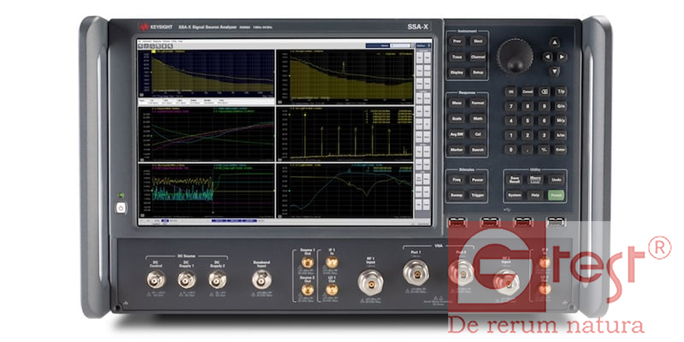

Аналізатор джерел сигналів Keysight SSA-X

Щоб допомогти інженерам знайти цей баланс, компанія Keysight Technologies нещодавно анонсувала три нові моделі аналізаторів джерел сигналів. Ці інструменти призначені для забезпечення точних вимірювань сигналів із низьким фазовим шумом у радіочастотних та високошвидкісних цифрових пристроях. Давайте детальніше розглянемо функціонал та деталі цих моделей.

Компанія Keysight розширює лінійку аналізаторів джерел сигналів

Компанія Keysight нещодавно розширила лінійку аналізаторів джерел сигналів SSA-X, представивши три нові моделі, які можуть досягати вищих частот: 26,5 ГГц, 44 ГГц та 54 ГГц. За даними компанії, ці доповнення задовольняють потреби інженерів-радіочастотників, які працюють над передовими бездротовими комунікаціями, радарами та високошвидкісними цифровими системами, де потреба в точних джерелах сигналів з низьким фазовим шумом підтримує зростаючі частоти та обсяги даних. пропускна здатність.

Інженерам доводиться налаштовувати кілька інструментів для тестування та оцінки джерел сигналів, таких як синтезатори, годинники та генератори, для складних програм, а це трудомісткий процес. Моделі SSA-X компанії Keysight поєднують у собі вимірювання фазового шуму, спектральний аналіз та інші важливі випробування в одному пристрої. Така інтеграція спрощує процес тестування, і навіть прискорює визначення показників джерел сигналів.

Примітною особливістю цих нових моделей є вбудоване джерело прямого цифрового синтезу (DDS) та власні канали взаємної кореляції, які забезпечують чистий сигнал до 54 ГГц. Ця можливість підвищує точність вимірювань фазового шуму та джиттера, які мають першорядне значення для забезпечення точності та продуктивності передачі високочастотних сигналів.

Крім того, компанія Keysight стверджує, що серія SSA-X забезпечує кращу у своєму класі чутливість до фазового шуму завдяки надзвичайно низьким фазовим шумам внутрішніх гетеродинів (LO) та радіочастотного джерела. Ця чутливість має вирішальне значення для точних вимірювань, що дозволяють розпізнати найтонші характеристики шуму в джерелах сигналів, що впливає на якість і надійність сучасних систем зв'язку.

Детальний огляд одного нового «учасника»: E505xA

Давайте розглянемо варіант E505xA докладніше, щоб краще зрозуміти нове портфоліо Keysight.

Серія E505xA охоплює широкий діапазон частот від 1 МГц до 54 ГГц у різних моделях. Пристрої призначені для точного аналізу фазового шуму і мають чутливість до односмугового фазового шуму (SSB). Ця функція включає докладні специфікації для різних частот зміщення та вхідних радіочастот, забезпечуючи точну оцінку якості сигналу.

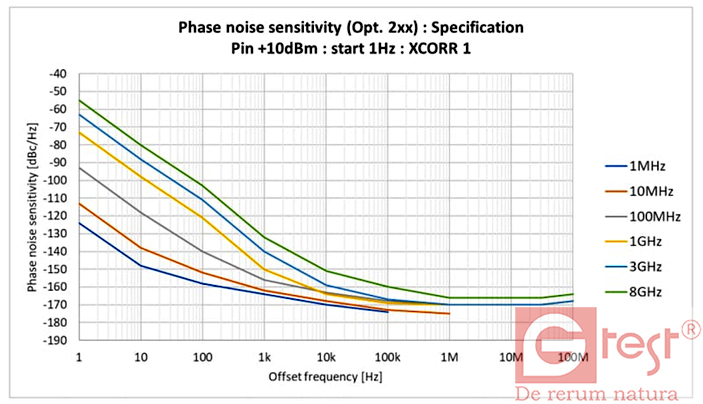

Чутливість до фазового шуму SSB моделі E5055A 2xx

Аналізатори особливо хороші у вимірах фазового шуму, забезпечуючи мінімальну частоту зміщення всього 1 мГц та розширюючи її до 54 ГГц для моделей вищого класу. Вони також забезпечують точність вимірювання фазового шуму менше ніж 1,5 дБ при зміщенні до 1 МГц. Аналізатор підтримує широкий діапазон вхідної потужності від -20 дБм до +20 дБм, деякі моделі дозволяють проводити ще більш чутливі вимірювання.

Висока точність для складних розробок

Компанія Keysight сподівається забезпечити інженерів радіочастотних та високошвидкісних цифрових технологій трьома новими моделями аналізаторів джерел сигналів (новими інструментами) для проведення точних та надійних вимірювань незалежно від сигналу, що тестується. Ця точність може згодом прискорити вихід ринку і призвести до появи нових передових технологій.
