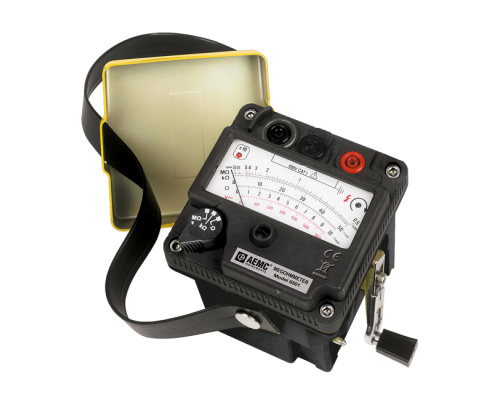

6503 Портативний мегаомметр

Мегаомметр моделі 6503 – це компактний, автономний, що приводиться в дію вручну True Megohmmeter®. Цей практичний та надійний прилад призначений для широкого спектру застосування на заводах та в польових умовах, таких як приймальні випробування та профілактичне обслуговування проводки, кабелів, розподільчих пристроїв та двигунів. Просте керування за допомогою ручного приводу забезпечує стабільну вихідну напругу постійного струму у всьому діапазоні для отримання незмінно надійних показань. Модель 6503 має три випробувальні напруги для перевірки опору ізоляції: 250, 500 і 1000 В. Випробувальні напруги генеруються в повному обсязі у всьому діапазоні вимірювань.



Вимірювання напруги змінного струму

Діапазон - від 0 до 600 В змінного струму

Точність – ±3% від шкали

Діапазон частот – від 45 до 450 Гц

Вхідний опір – 100 кОм (приблизно)



Вимірювання ізоляції

Діапазон випробувальної напруги/опіру - 250 В: від 1 до 11 МОм; від 11 до 500 МОм

500 В: від 1 до 11 МОм; від 11 до 500 МОм

1000 В: від 10 до 110 МОм; 110–5000 МОм

Точність виміру - 2,5% від довжини шкали

Струм короткого замикання - 5 мА (макс.)

Автоматична розрядка - 8 с/мкФ



Характеристики

Джерело живлення - ручний, випробувальна напруга досягається при 140 об/хв

Розміри - 4,7 x 4,4 x 5,3 дюйми (120 x 111 x 135 мм) з кришкою

Вага - 2,5 фунта (1,1 кг)

Робоча температура - від 14 ° до +113 ° F (від -10 ° до +45 ° C); відносна вологість 75%

Температура зберігання - від -4 ° до +176 ° F (від -20 ° до +80 ° C); 90%

Ступінь захисту IP - IP 54 з кришкою; IP 52 без кришки

Відповідність вимогам безпеки - EN 61010-1, 600 В CAT II, ​​300 В CAT III, ступінь забруднення 2



Мобільність

Переносний
