15 основних промислових застосувань витратомірів, які повинен знати кожен технолог. Частина 1

Витратомір - це вимірювальний прилад, який використовується для вимірювання об'ємної та масової витрати рідини або газу. Витратоміри цього типу зазвичай застосовують для вимірювання об'ємної витрати води в трубопроводах. Витрата можна визначити як об'єм чи масу рідини, що протікає через трубу за одиницю часу. Вимірювання витрат рідини або газу (включаючи воду/стічні води/чисті води) – важливий параметр у багатьох промислових та інфраструктурних процесах.

Для підтримки продуктивності промислового обладнання та експлуатації потрібні певні значення витрати. Витратомір також необхідний вивчення водного балансу в мережах, управління навантаженням, комерційного обліку і, відповідно, отримання доходу компанією-постачальником води чи послуг. Більше того, у багатьох технологічних процесах підтримання якості кінцевого продукту потребує точних вимірів витрати рідини.

Таким чином, витратомір - це вигідне вкладення, яке допомагає в управлінні промисловими та інфраструктурними процесами, а також забезпечує безпечніше середовище для персоналу на різних етапах різних технологічних процесів.

Витратоміри мають широкий спектр застосування: вони можуть вимірювати витрату рідин, паст та суспензій у водопровідній/стічній воді, молочній, сільськогосподарській, фармацевтичній, хімічній, медичній, нафтохімічній, металургійній, сталеливарній, паперовій, гірничодобувній, харчовій промисловості тощо. Цей перелік дуже довгий.

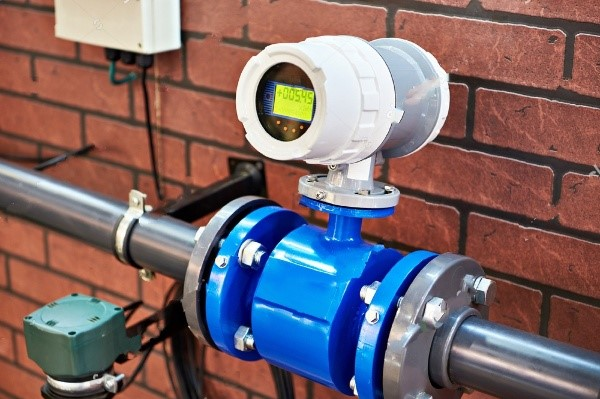

Витратомір

Які чинники слід враховувати під час вибору конкретного типу витратоміра?

• Властивості рідини/газу (наприклад, електропровідність)

• Технічні характеристики та умови процесу (розмір трубопроводу, розташування трубопроводу над/під землею, діапазон витрати, тиск у трубопроводі, температура тощо)

• Міцність конструкції

• Успішні практичні застосування

• Розширені функції

• Зручність використання приладу та підтримка від постачальників (наявність запасних частин, оперативне виїзне обслуговування, високе напрацювання на відмову тощо)

Вищеперелічені фактори визначають вибір типу витратоміру, як то: електромагнітний, ультразвуковий, вихровий, коріолісовий, термомасовий витратомір або навіть витратомір з відкритим каналом (з ультразвуковим рівнеміром і перетворювачем для конвертації рівня у витрату).

Витратомір у водопровідних мережах

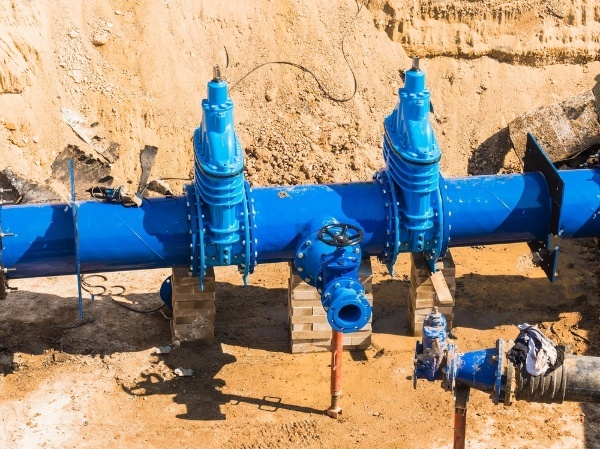

Водорозподільча система

Транспортування питної води здійснюється трубопроводами. Оскільки вона проходить через густонаселені райони, річки та інші перешкоди, витрата води може змінюватись у міру просування від джерела до місця призначення. При виборі витратоміра для водопровідної мережі точність є важливим критерієм, оскільки витрата питної води без цього критерію залежить від географічних умов.

Ще однією проблемою, пов'язаною з деякими віддаленими водопровідними мережами, є відсутність електрики в місцях вимірювання; тому найкращим рішенням, звичайно, є расходомер з живленням від літієвих батарей, тобто. Витратомір портативний.

Калібрувальна установка RL Technology

Виробниче підприємство світового класу Компанії RLT Instrumentation має в своєму розпорядженні Центр перевірки та калібрування витратомірів. Центр здатний калібрувати/ перевіряти будь-які витратоміри, розраховані на діаметри труб від 10 до 3000 мм. Такий підхід та можливості перетворюють компанію RLT унікальною в Азіатському регіоні.

Моніторинг витоку води

Великий витік із труби

Водопроводи великого діаметра для комерційного водопостачання стикаються з поширеною проблемою втрати операторами доходів через витік через клапани та арматуру. Як правило, вода з ESR (висотного водосховища) надходить у точки розподілу/споживання самопливом. Таким чином, навіть при закритому запірному клапані через виток навколо зношених вентилів вода продовжує надходити в несанкціонованому напрямку. Якщо такого роду витоку нижче величини 0,3 м/с, їх, як правило, неможливо виміряти більшістю магнітометрів, доступних на ринку, що є першопричиною втрати доходів.

Магнітометр RLT має низку переваг перед своїми аналогами, що несе відчутні зручності для користувачів (UUB) через можливість вимірювати дуже низькі показники витрати води – до 0,1 м/с. Щодо труб діаметром від 500 мм і більше, це означає величезну економію коштів для Водоканалу та окупність інвестицій у цей вимірювальний пристрій лише за 3 місяці, а то й менше.

Процес очищення стічних вод

Витратомір, встановлений на очисних спорудах

Залежно від точки забору води, її початкова якість може змінюватись. У процесі водопідготовки використовуються напірні баки, що фільтрують, що складаються з декількох шарів фільтрів для видалення одного або декількох забруднюючих речовин. Ці баки заповнені кварцовою крихтою, яка фільтрує забруднену воду та забезпечує її чистоту.

При цій технології електромагнітний витратомір використовується разом із напірним фільтром у процесі водопідготовки. Його (витратомір) можна встановити в декількох місцях, наприклад, на вході та виході напірного фільтра для вимірювання витрати водопідготовки. Таким чином, витратомір відіграє величезну роль у ефективному моніторингу та управлінні цим процесом.

Витратомір у дозуванні дезінфекційних матеріалів

При очистке сточных вод неочищенная вода из всех вертикальных скважин собирается в глубокие резервуары во время проведения водопроводных работ. Для снижения pH неочищенной воды при её химической очистке используется нейтрализующий состав на основе кальцинированной соды. И тут без Расходомеров не обойтись.

У кожному будинку захисту трубопровідної мережі від корозії використовуються хімічні сполуки – монофосфати. У питній воді для усунення мікробіологічної дії використовуються системи відбілювання хлором. Тому контролю рівня дозування такого роду хімічний. речовин застосовуються високоточні витратоміри.

Витратоміри електромагнітні широко використовуються у всіх описаних вище областях, при цьому існує можливості вибору вкладишів і електродів як компонентів цих витратомірів з метою запобігання їх корозії та ерозії.

Очищення стічних вод

Очисні споруди стічних вод

У процесі очищення стічних вод неочищена вода проходить низку етапів її очищення. Спочатку ця вода потрапляє на автоматичне сортувальне обладнання, яке видаляє такі предмети, як тирса, ганчірки, жир і пластик.

Потім вода надходить на етап видалення піску, де видаляються важкі, але дрібні частинки, такі як гравій, інші мінеральні частинки та пісок. Потім вода надходить на етап попереднього очищення, що складається із чотирьох прямокутних відстійників. Після цього слідує ще ряд процесів очищення.

На вході неочищеної води в систему попереднього очищення встановлюється електромагнітний витратомір разом з футеровкою з ПТФЕ - тонким шаром, з'єднаним з іншими полімерами методом ламінування термічного, що гарантує високий ступінь стійкості до абразивних середовищ і твердих частинок. На виході із системи очищення стічних вод (STP/WO) використовується електромагнітний витратомір з футеровкою з HR (аналогічно системі очищення питної води).

Установка витратоміра на відкритому водопровідному каналі

Витратомір встановлений у відкритому каналі

Обычно водоочистные сооружения включают двухступенчатую систему биологической очистки, которая удаляет фосфаты и азот, осевшие после фильтров сточных вод. Также устанавливается водоочистная установка с системой обработки и сбраживания ила.

Неочищенная вода поступает в различные коллекторы, а затем на вход в очистную установку. Поэтому измерение расхода необходимо проводить как с помощью уровнемера, так и с помощью расходомера. Ультразвуковой расходомер в сочетании с датчиком уровня и с преобразователем оптимально подходят для измерения жидкого ила в открытых каналах.

Витратомір у каналах розподілу води

У мережах водопостачання розподілу води використовуються частково заповнені водоводи. Під час злив, щоб уникнути проривів, ці великі труби та водоводи також частково заповнюються, щоб залишити невикористаний обсяг та уникнути затоплення прилеглих територій.

Таким чином, для відстеження підвищення та зниження рівня води протягом року у відкритих каналах необхідно встановити прилади для вимірювання швидкості та рівня. Ультразвуковий витратомір у поєднанні з перетворювачем також оптимально підходить для вимірювання об'ємних витрат у таких каналах.

Витратомір для моніторингу шламу

Моніторинг шламу

Процес обробки мулу включає біологічну стабілізацію осаду стічних вод. Для мінімізації запаху мулу необхідне ефективне зброджування цього мулу. Згущення основного мулу відбувається в основному згущувачі мулу, і перед зброджуванням він тимчасово зберігається в ємностях для його зберігання. Як в основному згущувачі мулу, так і в попередньому згущувачі для точного вимірювання витрати мулу може використовуватися магнітний витратомір.

Витратомір для вимірювання метанолу

Відновлені сполуки азоту залишаються у стічних водах як аміаку при слабкої аерації. Отруйна речовина аміак перетворюється на нітрат в процесі нітрифікації, а потім на азот. У процесі очищення для прискорення процесу впорскується метанол. При розрахунку ефективності очищення аміаку масова витрата рідкого метанолу має вирішальне значення для керівників підприємств.

Коріолісові масові витратоміри компанії для гомогенних сумішей практично ідеально підходять для цього застосування, дозволяючи точно визначати щільність, температуру, об'єм, об'ємну концентрацію та відсотковий вміст твердих речовин.

Далі буде
