15 основних промислових застосувань витратомірів, які має знати кожен технолог. Закінчення

Продовження Частини 1

Витратомір у процесі аерації

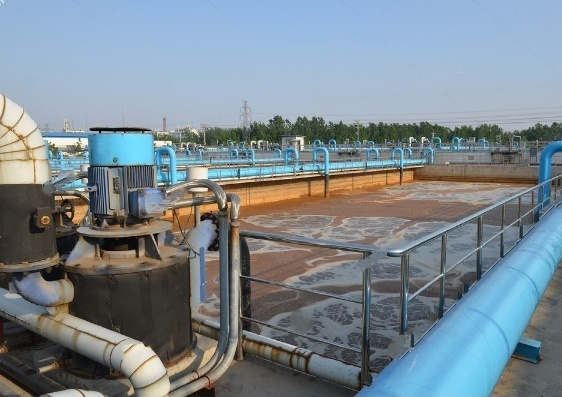

Аеротанк в очищенні стічних вод

Для подачі кисню до біологічних резервуарів з метою прискорення процесу розкладання мулових відходів використовуються потужні системи аерації.

Для раціонального зростання мікробів в аеротанках неодмінно вживається стиснене повітря, також вимірюється маса розчиненого кисню. Для забезпечення постійної цілодобової подачі кисню до мікроорганізмів у воді використовуються потужні компресори.

Теплові масові витратоміри нечутливі до таких змін як температура, тому їх можна використовувати для точного вимірювання витрати стисненого повітря.

Витратомір для вимірювання біогазу

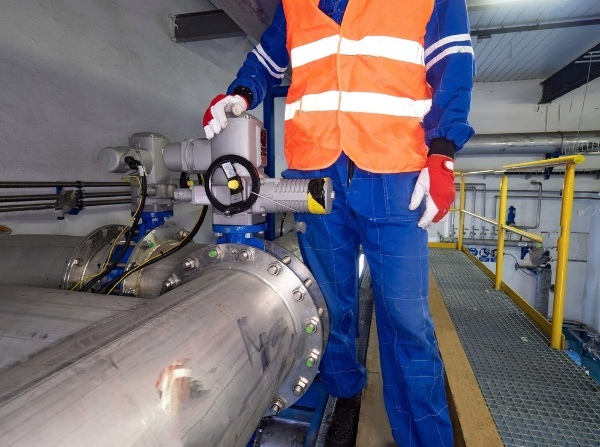

Моніторинг біогазу

Бактерії розкладають частинки мулу як за умов аеробного зброджування (тобто. у присутності кисню), і у умовах анаеробного зброджування (тобто. у відсутності кисню), виділяючи біогаз. Близько 50% біогазу містить метан, а решта – вуглекислий газ. Як метан, і вуглекислий газ – дорогі субстанції, тому вимагають точного виміру.

Теплові масові витратоміри дозволяють прямо вимірювати дуже низькі швидкості без необхідності контролю температури та тиску для визначення масової витрати. Обробка води для очищення води або зворотного осмосу (для лікарень, комерційних установ, фармацевтики, енергетики (для теплових котлів)) також вимагає використання витратомірів.

Моніторинг витрати води у старих водопроводах

Іноді водоканалам необхідно вимірювати витрату води у трубопроводах, де існують експлуатаційні обмеження, що не дозволяють обрізати трубу. У таких ситуаціях застосовуються ультразвукові витратоміри зовнішнього врізного типу, що встановлюються на невеликі патрубки резервуарів, приварені до невеликих отворів у трубі.

Діаметр труб може бути будь-яким, навіть до 6000 мм.

Іноді експлуатаційні обмеження не дозволяють врізатися в трубопровід (водопровідні мережі високого тиску). Для таких випадків є рішення з ультразвуковими витратомірами т.зв. накладного типу, датчики яких постійно закріплені зовні труби і показання витрати зчитуються за допомогою цих датчиків.

Витратомір на установці зворотного осмосу

Встановлення витратоміра на установці зворотного осмосу

На таких підприємствах звичайна питна вода додатково очищається методом зворотного осмосу для інших більш безпечних цілей, включаючи медичні, фармацевтичні і т.д. Залежно від ступеня чистоти, електропровідність води може бути нижчою за 5 мкОм/див. Електромагнітний витратомір у разі не підходить.

Тому в таких випадках можна використовувати ультразвуковий витратомір або навіть вихровий витратомір.

Технічні фахівці приладобудівних заводів часто стикаються з експлуатаційними проблемами, такими як:

Оператор установки повідомляє, що витратомір видає неточні показання. Оператор ґрунтується на своїх знаннях умов роботи установки та досвіду або навіть теоретичних розрахунків, таких як швидкість насоса тощо (іноді не враховуючи фактичну ефективність насоса).

Компанія RLT пропонує 2 унікальні рішення:

• Електромагнітний витратомір (ЕМП) RLT оснащений вбудованим програмним забезпеченням, яке дозволяє користувачеві відстежувати напругу котушки в мВ. Це значення, порівнюване з граничним значенням (також доступно), дозволяє (у малоймовірному випадку) визначити, чи застарів прилад (або з будь-якої іншої причини), чи датчик в активному режимі експлуатації або чи потребує він заміни.

• Якщо ЕМП все ще перебуває в активному режимі експлуатації, необхідно перевірити, чи відкалібровано витратомір. У цьому випадку можна використовувати портативний ультразвуковий витратомір з накладним датчиком RLT, щоб тимчасово встановити датчик поруч з ЕМП, перевірити фактичну витрату і переконатися в коректності показань ЕМП і в тому, що ЕМП все ще знаходиться в режимі калібрування.

Ця перевірка за допомогою портативного накладного витратоміра також застосовується відповідно до рекомендацій ISO. Вищевказана проблема вимірювання реальних технологічних процесів є універсальною, і компанія RLT пишається тим, що є однією з небагатьох компаній з виробництва приладів, яка має перевірене часом рішення для цієї проблеми.

Технологічні установки (небезпечного типу)

Витратомір встановлений на переробній установці

Усі витратоміри RLT також можуть використовуватися для внутрішньозаводських технологічних процесів, таких як енергетика (теплова та гідроенергетика), цукрова, лікеро-горілчана, пивоварна, молочна та харчова, фармацевтична, хімічна, цементна та металургійна промисловість тощо. Тут технологічними середовищами можуть бути вода, хімікати та гази.

Висновок

Таким чином, витратоміри мають широкий спектр застосування у багатьох галузях промисловості. Компанія RL Technologies Pvt Ltd, що володіє 25-річним технічним досвідом та більш ніж десятирічним досвідом виробництва та постачання витратомірів та інших приладів по всій Індії, а також підтримкою загально-індійської організації продажу та обслуговування, завжди готова задовольнити потреби всіх замовників.

Часті питання (FAQ)

Що враховувати при виборі витратоміра?

• Властивості рідини/газу (наприклад, електропровідність)

• Технічні характеристики та умови процесу (розмір трубопроводу, розташування трубопроводу над/під землею, діапазон витрати, тиск у трубопроводі, температура тощо)

• Міцність конструкції

• Витратомір перевірений у польових умовах та довів свою ефективність

• Розширені функції приладу

• Зручність використання та підтримка постачальників (наявність запасних частин та оперативне виїзне обслуговування, високе напрацювання на відмову)

Що таке витратомір?

Витратомір - це прилад для вимірювання витрати води, що використовується для вимірювання об'ємної та масової витрати рідини або газу.

Яке значення виміру витрати в промисловості?

Для підтримки ідеальної продуктивності промислового обладнання та технологічних процесів потрібні певні значення витрати. Оцінка вартості багатьох газів та рідин заснована на вимірюванні витрати, що зумовлює необхідність точного вимірювання та контролю витрати.

У яких галузях промисловості використовується витратомір?

Витратомір має широкий спектр застосування: він може вимірювати витрату рідин, паст і суспензій у водній, молочній, сільськогосподарській, фармацевтичній, фармацевтичній, фармацевтичній, фармацевтичній, фармацевтичній, фармацевтичній, фармацевтичній, фармацевтичній, фармацевтичній фармацевтичної, фармацевтичної, хімічної, фармацевтичної, фармацевтичної, нафтохімічної, металургійної, целюлозно-паперової, харчової промисловості тощо промисловості.

Для чого використовуються витратоміри у відкритих каналах?

Таким чином, для моніторингу підвищення та зниження рівня води протягом року у відкритих каналах необхідно встановити прилади для вимірювання швидкості та рівня. Ультразвуковий витратомір RLT Solution у поєднанні з контролером найкраще підходить для вимірювання об'ємних витрат у каналах.

Для чого використовуються витратоміри для очищення стічних вод?

Електромагнітний витратомір використовується разом із напірним фільтром під час очищення води. Він може бути встановлений у кількох місцях, наприклад, на вході та виході напірного фільтра для вимірювання витрати води під час очищення.

Для чого використовується витратомір у водопровідній мережі?

Транспортування питної води здійснюється трубопроводами. Оскільки вода проходить через густонаселені райони, річки та інші перешкоди, витрата води може змінюватись у міру просування від джерела до місця призначення.

При виборі витратоміра для водопровідної мережі точність є важливим критерієм, оскільки витрата питної води залежить від різних географічних умов, тому для нього дуже важливо використовувати точний вимірювальний пристрій.
