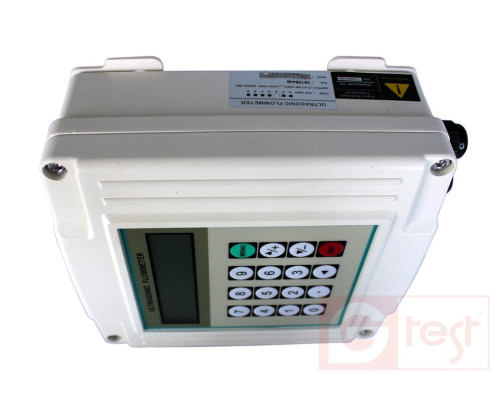

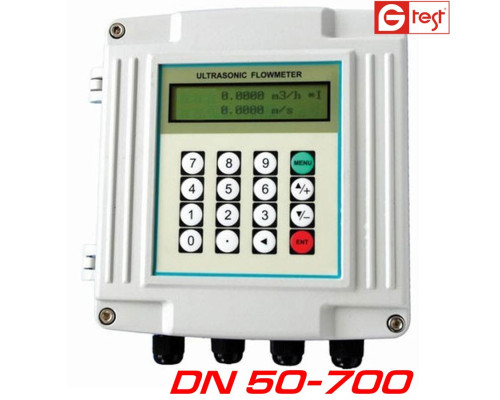

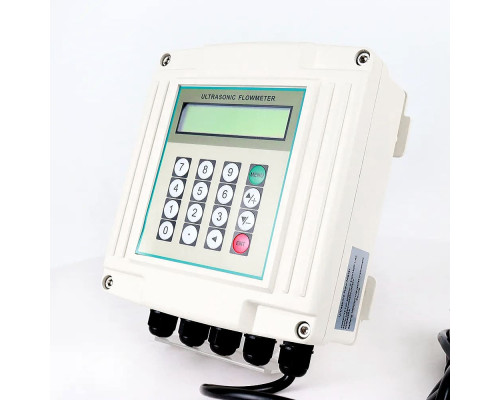

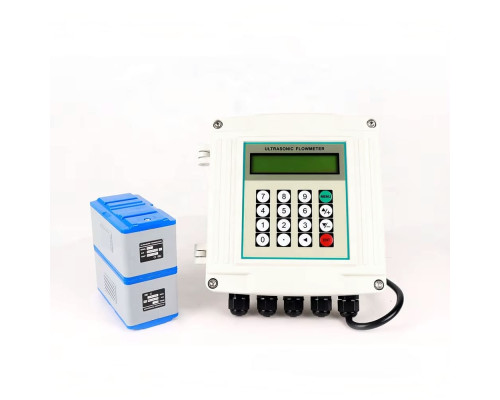

TUF2000S расходомер ультразвуковой, с датчиками TM1 от 50 мм до 700 мм

Производитель: T-SONIC
Код товара: TUF2000S+TM1
Доступность: На складе



TUF2000S+TM1 ультразвуковой расходомер с комплектом накладных датчиков TM1 расчитанном на трубы диаметром от 50 мм до 700 мм  и температурным диапазоном жидкости от -30°С до 90°С.

Ультразвуковой расходомер TUF2000S разработан для измерений объемного расхода и скорости движения жидкости в трубопроводах, а также выполнения функций энергосчетчика при подключении температурных датчиков CT1.

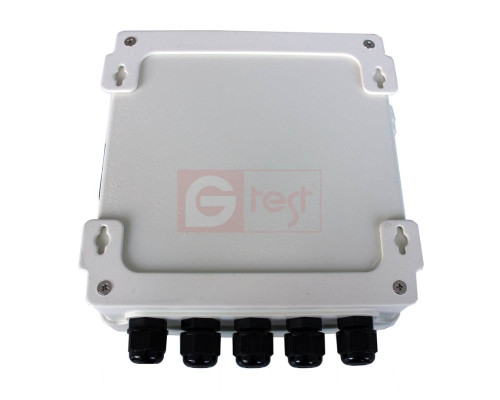

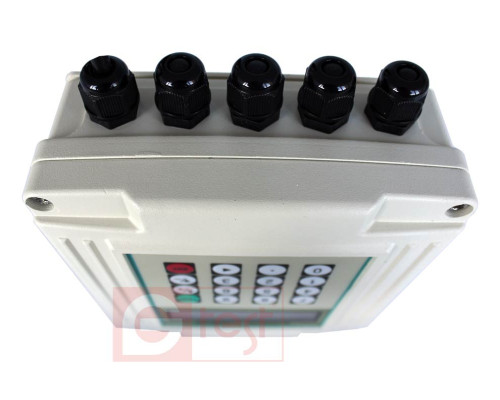

Конструктивно расходомер TUF2000S выполнен в  металлическом пыле-влагозащищенном корпусе гарантирующем полную защиту от проникновения пыли и влаги, накладные датчики имеют защиту IP68 обеспечивающую полную герметизацию и длительную работу под водой на глубине до 2-х метров (при монтаже нужно контактную группу залить силиконом или другим герметиком).

Монтаж расходомера TUF2000S для учёта объемного расхода воды

Установка расходомера для учёта объёмного расхода жидкости

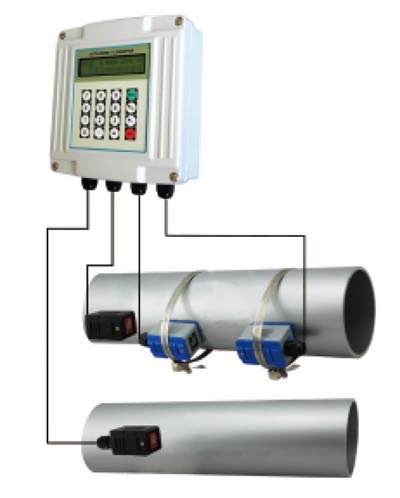

Установка расходомера TUF2000S с температурными датчиками

Установка расходомера для учёта объёмного расхода жидкости и расчёта тепловой энергии.



Принцип работы ультразвукового расходомера основан на измерении временных параметров частотно-модулированного импульса и отклика акустической энергии между двумя преобразователями.



Технические характеристики и описание расходомера TUF2000S (eng. pdf)

Руководство пользователя TUF2000S (eng. pdf)

Перечень коммуникационных протоколов (eng. pdf)

Программное обеспечение для ПК (eng. pdf)





Технические характеристики ультразвукового расходомера TUF2000S
TUF2000B Принцип   Измерение временных параметров частотно-модулированного импульса и его отклика
Погрешность  2% в диапазоне от 0,5 м/с до 1,0 м/с (в  зависимости от типа датчика, расхода, скорости возможна настройка расходомера для снижения погрешности до 1%)
Дисплей  2 х 20 символов, ЖКИ с подсветкой
Выходы  1 х 4 -20 мА, сопротивление в пределах 0-1 кОм, погрешность 0,1%
 1 х OCT импульс, длительность до 1000мс, по умолчанию 200мс
 1 х Relay - выход
Входы  3 х 4 -20 мА, погрешность 0,1%, (температура давление уровень жидкости)
 2 х датчики потока (up/down)
 2 х температурные входы Pt100, для реализации учёта тепловой энергии
Интерфейсы  RS485, для обновления ПО, поддерживает MODBUS (см. перечень протоколов)
Кабель  сдвоенный, экранированный - до 50 метров, RS485 - до 1000 метров
Условия установки Материал труб  сталь, нержавейка, медь, чугун, ПВХ, алюминий, цемент, стекло
Диаметр труб  для датчиков TM1: от 50 мм до 700 мм
Прямолинейный участок  10D до первого датчика (UP), 5D от второго датчика (DOWN), 30D от насоса.
Требования к жидкости Тип жидкости  вода, спирты, масла, растворы, бензины, керосин, сжиженные газы
Температура  для датчиков TM1: от -30°С до 90°С
Скорость жидкости  от 0 до 7 м/с
Турбулентность  не более чем 10000 ppm
Условия эксплуатации Температура  расходомер: от -20°С до 60°С,  датчики TS2: от -30°С до 90°С
Влажность  85% влажности, датчики могут быть погружены на глубину до 2 метров. (контакты залиты силиконом)
Питание  DC: от 8 до 36В. AC: 85-264 В, потребляемая мощность 1,5 Вт
Габариты  170 х 180 х 85 мм
В зависимости от условий применения расходомера и физических параметров жидкости и трубопровода технические характеристики могут существенно отличатся, просьба оговорить критически важные параметры с нашим специалистом.

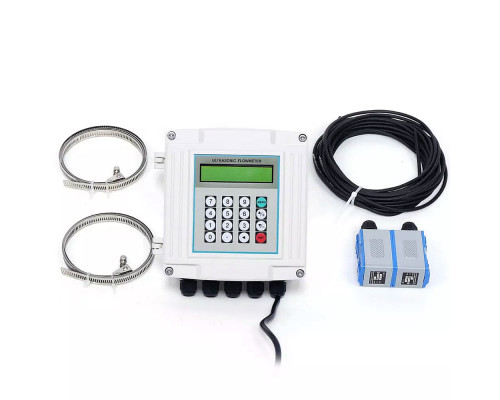

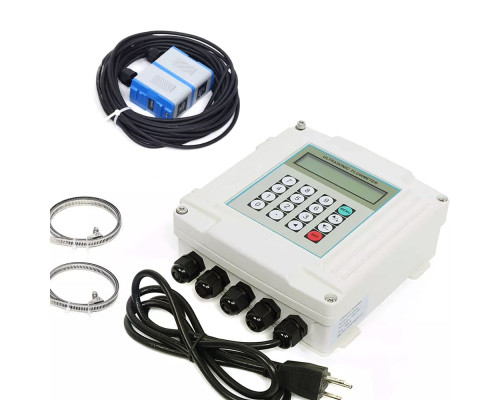

КОМПЛЕКТАЦИЯ
• TUF2000S расходомер ультразвуковой - 1 шт.
• Комплект накладных датчиков TM1 (от 50мм до 700мм) - 1 шт.
• Кабель для подключения датчиков - 10 метров.
• Гель для установки датчиков - 1 шт.
• Руководство пользователя, на CD диске - 1 экз.
• Гарантийный талон - 1 экз.




Варианты написания: ультразвуковой расходомер  TUF2000S+TM1, TUF-2000S+TM1

Если представленная  информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
