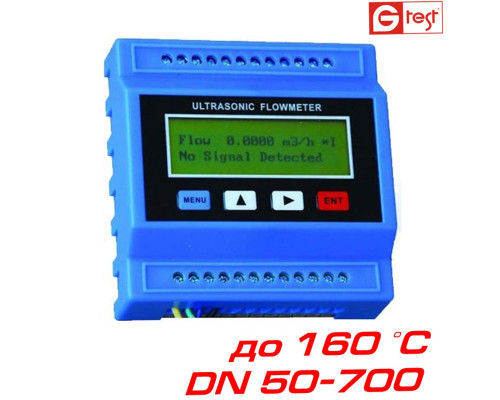

TUF2000M+TM1HT расходомер ультразвуковой
-1200x800.jpg)
-1200x800.jpg)
Партнёр Магазина Gtest ®: Инжиниринговая компания по установке, наладке и техобслуживанию Расходомеров Ультразвуковых, Электромагнитных, Вихревых: ООО «Днепр-Украина»: Контактный телефон: +38(067)-540-6701 Электронная почта: flowmeter7@gmail.com https://dnepro-ukr.com.ua/ua/

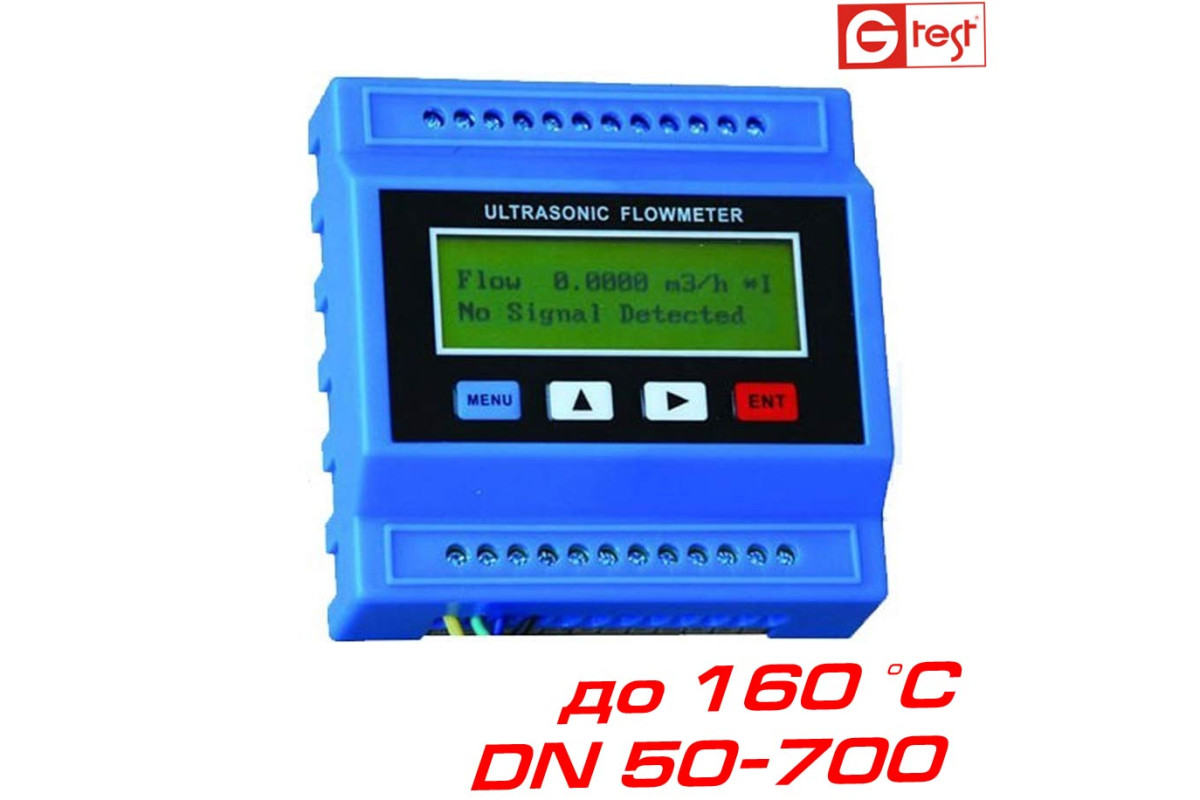

TUF2000M+TM1HT ультразвуковой расходомер с комплектом высокотемператуных накладных датчиков TM1HT расчитанном на трубы диаметром от 50 мм до 700 мм и температурным диапазоном жидкости от -30°С до 160°С.
Ультразвуковой расходомер TUF2000M разработан для измерений объемного расхода и скорости движения жидкости в трубопроводах, а также выполнения функций счетчика тепловой энергии при подключении температурных датчиков CT1.
Накладные датчики имеют защиту IP68 обеспечивающую полную герметизацию и длительную работу под водой на глубине до 2-х метров (при монтаже нужно контактную группу залить силиконом или другим герметиком).
|
Установка расходомера для учёта объёмного расхода жидкости |
Установка расходомера для учёта объёмного расхода жидкости и расчёта тепловой энергии. |
Принцип работы ультразвукового расходомера основан на измерении временных параметров частотно-модулированного импульса и отклика акустической энергии между двумя преобразователями.
Установка датчиков
Выбор точек установки
Правильная точка установки является ключом к установке датчика. Необходимо учитывать следующие факторы: полностью заполненный трубопровод, встряхивание, постоянный поток, образование накипи, температура, давление, электромагнитные помехи, приборная гильза.
>> Полностью заполненный трубопровод
Следующие ситуации когда трубопроводы могут быть полностью заполнены жидкостью:
>> Встряхивание
В месте установки не должно быть явной тряски, в противном случае его необходимо подтянуть.
>> Стабильный поток
Стабильный поток помогает обеспечить точность измерений.
Стандартные требования к стабильному потоку:
- Труба должна находиться далеко от выпускного отверстия насоса и полуоткрытого клапана. 10D в восходящем направлении и 5D в нисходящем. (D означает внешний диаметр)
- 30D для выхода насоса и полуоткрытого клапана
Технические характеристики и описание расходомера TUF2000M (eng. pdf)
Руководство пользователя TUF2000M (eng. pdf)
Инструкция по эксплуатации TUF2000B (rus. jpg)
Перечень коммуникационных протоколов (eng. pdf)
| Технические характеристики ультразвукового расходомера TUF2000M с накладными датчиками TM1HT | ||
| TUF2000M | Принцип | Измерение временных параметров частотно-модулированного импульса и его отклика |
| Погрешность | 2% в диапазоне от 0,5 м/с до 1,0 м/с (в зависимости от типа датчика, расхода, скорости возможна настройка расходомера для снижения погрешности до 1%) | |
| Дисплей | 2 х 20 символов, ЖКИ с подсветкой | |
| Выходы | 1 х 4 -20 мА, сопротивление в пределах 0-1 кОм, погрешность 0,1% | |
| 1 х OCT импульс, длительность до 1000мс, по умолчанию 200мс | ||
| 1 х Relay - выход | ||
| Входы | 3 х 4 -20 мА, погрешность 0,1%, (температура давление уровень жидкости) | |
| 2 х датчики потока (up/down) | ||
| 2 х температурные входы Pt100, для реализации учёта тепловой энергии | ||
| Интерфейсы | RS485, для обновления ПО, поддерживает MODBUS (см. перечень протоколов) | |
| Кабель | сдвоенный, экранированный - до 50 метров, RS485 - до 1000 метров | |
| Условия установки | Материал труб | сталь, нержавейка, медь, чугун, ПВХ, алюминий, цемент, стекло |
| Диаметр труб | для датчиков TM1HT: от 50 мм до 700 мм | |
| Прямолинейный участок | 10D до первого датчика (UP), 5D от второго датчика (DOWN), 30D от насоса. | |
| Требования к жидкости | Тип жидкости | вода, спирты, масла, растворы, бензины, керосин, сжиженные газы |
| Температура | для датчиков TM1HT: от -30°С до 160°С. | |
| Скорость жидкости | от 0 до 7 м/с | |
| Турбулентность | не более чем 10000 ppm | |
| Условия эксплуатации | Температура | расходомер: от -20°С до 60°С, датчики TM1HT: от -30°С до 160°С |
| Влажность | 85% влажности, датчики могут быть погружены на глубину до 2 метров. (контакты залиты силиконом) | |
| Питание | DC: от 8 до 36В, AC: от 10 до 30В, потребляемая мощность 1,5 Вт | |
| Габариты | 90 х 91 х 35 мм | |
ПОДКЛЮЧЕНИЕ ПИТАНИЯ
Подключение ультразвукового расходомера TUF-2000M к блоку питания производится к клеммам, рассчитанным на постоянное напряжение 8 - 36 В, рабочий ток — около 50 мА
Схема подключения:
-
Обесточьте блок питания перед началом любых электромонтажных работ.
-
Найдите на корпусе TUF-200M клеммную колодку и подключите провода питания:
-
Плюс источника питания (обычно +12 В или +24В — подключите к клемме с маркировкой 24V+.
-
Минус источника питания (земля/общий) — подключите к клемме с маркировкой 24V- (встречается также обозначение GND).
-
Важные рекомендации:
-
Проверка полярности: Строго соблюдайте полярность. Перепутанные плюс и минус могут вывести прибор из строя, несмотря на встроенные защиты большинства современных импульсных блоков питания.
-
Источник питания: Рекомендуется использовать стабилизированный блок питания напряжением 12 В или 24 В.
-
Сечение кабеля: Для подключения используйте медный кабель небольшого сечения (например,0.5 { мм} х 2, так как потребление тока расходомером минимально.
- TUF2000M расходомер ультразвуковой - 1 шт.
- Комплект накладных датчиков TM1HT (от 50 мм до 700 мм) - 1 шт.
- Кабель для подключения датчиков - 10 метров.
- Гель для установки датчиков (опционально) - 1 шт.
- Внешний блок питания AC: 85-264 В/12 В (опционально).
- Гарантийный талон - 1 экз.
Данные рекомендации позволят избежать распространённых ошибок при первой установке ультразвукового расходомера.
Иногда, пользователь получив ультразвуковой расходомер выполняет установку не должным образом, а именно, вводит параметры начальной установки "на глаз" с прицелом - потом подстроим, а сейчас лишь бы заработало и что-то показало. Чем это чревато - 100% потерей времени, так как придется проводить установку и настройку с должной тщательностью. Если начальные установки (диаметр трубы, толщина стенки, вариант установки, тип жидкости и пр.) заданы не верно, то расчетное значение расстояния между датчиками будет также неверным и с высокой степенью вероятности расходомер вообще не увидит свой сигнал. Поэтому все установки выполняйте с должным вниманием.
Итак, установки параметров выполнены и расходомер рассчитал требуемое расстояние между датчиками. Нанесите метки на трубу с учетом рекомендаций по минимальным отступам. Датчики устанавливайте строго в продольной плоскости трубы на подготовленную поверхность. Расстояние между датчиками - это расстояние между внутренними кромками датчиков. Под подготовленной поверхностью подразумеваем очищенную от слоя загрязнений и краски поверхность трубы, с нанесенным небольшим слоем смазки. В комплекте с расходомером поставляется туба с такой смазкой, но можно успешно применять солидол или его аналоги. Устанавливайте датчики так чтобы рабочие поверхности датчиков смотрели «друг на друга». Выполнив верное задание параметров и качественную установку датчиков, вы сразу получите результат – расходомер увидит свой сигнал. Дальнейшая настройка сводится только к проверке качества установки – расходомер позволяет оценить качество установки по соотношениям сигнал/шум, а также оценить качество начальных установок.
Примечание: так как ультразвуковой расходомер требует равномерного тока жидкости, обратите внимание на рекомендации, данные в руководстве по минимальным расстояниям от таких элементов как задвижка, насос, сужение/ расширение диаметра, колено, двойное колено и пр.
Варианты написания: ультразвуковой расходомер TUF2000M, TUF-2000M
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
