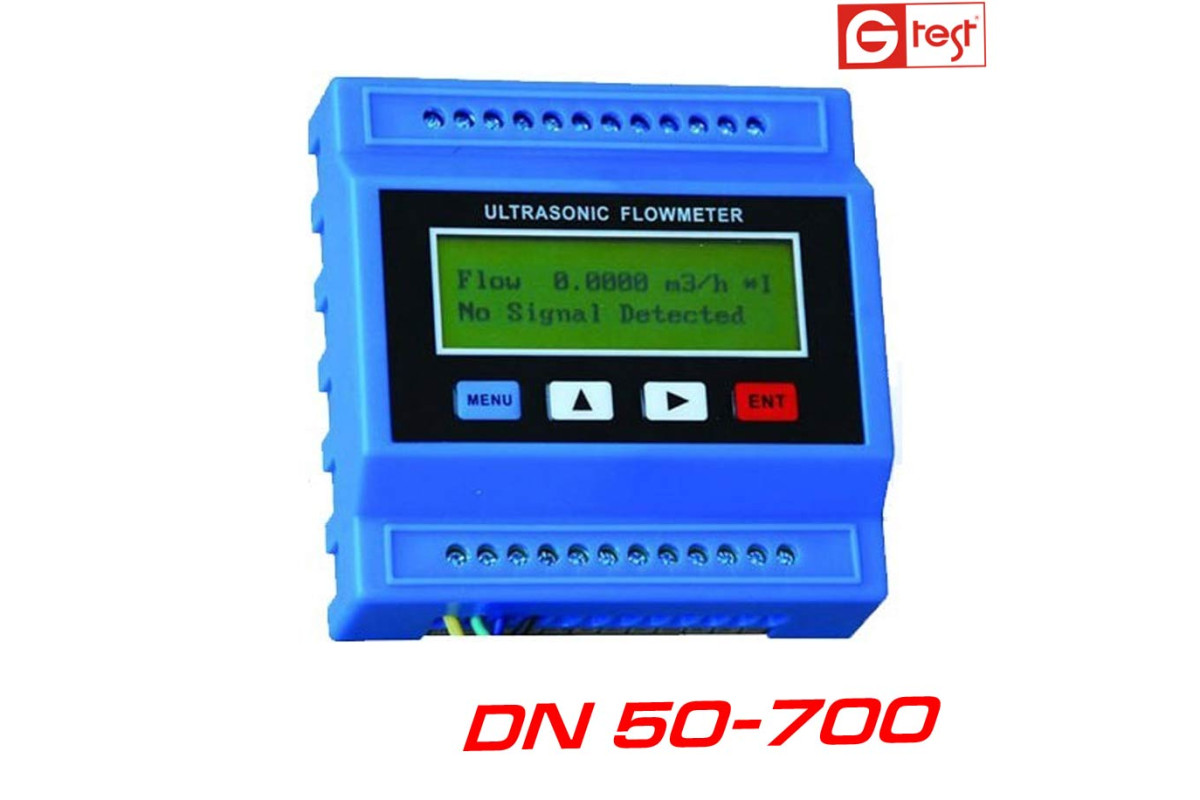

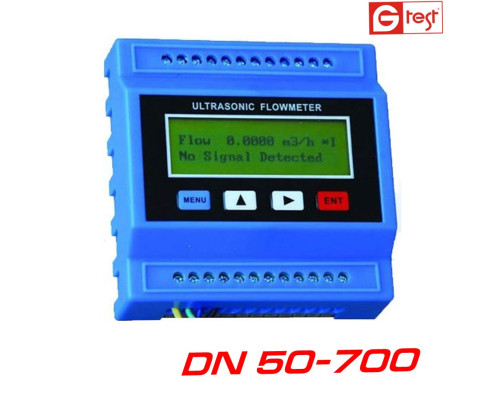

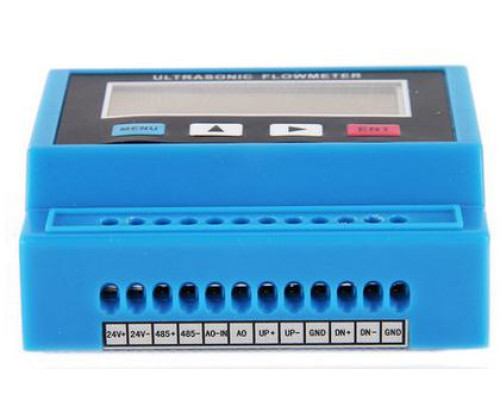

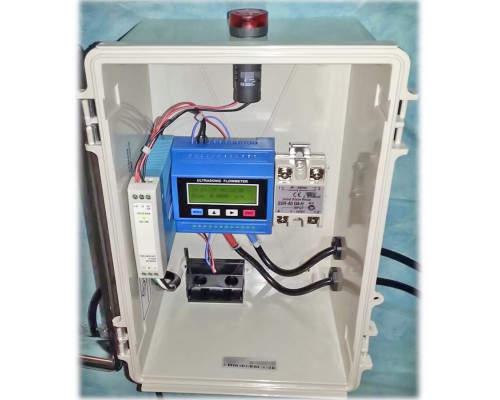

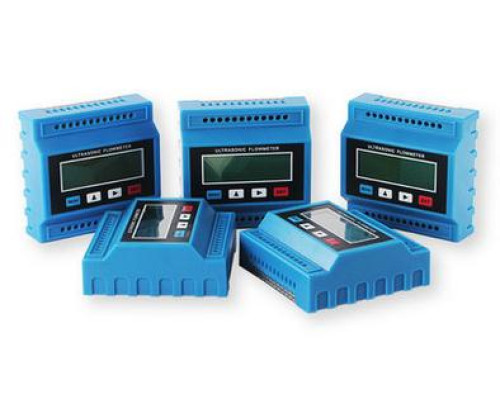

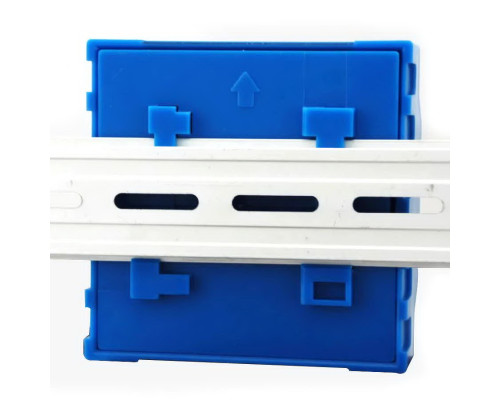

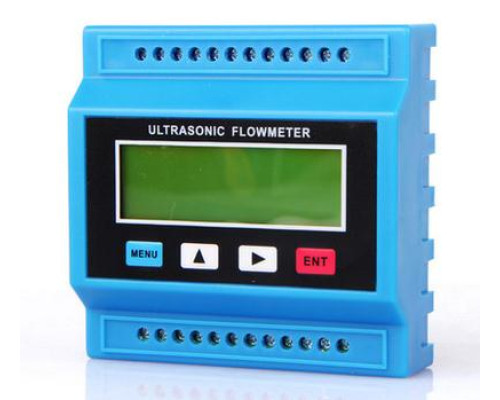

TUF2000M расходомер ультразвуковой, диаметр от 50 мм до 700 мм

Производитель: T-SONIC
Код товара: TUF2000M+TM1
Доступность: На складе



TUF2000M+TM1 ультразвуковой расходомер с комплектом накладных датчиков TM1 расчитанном на трубы диаметром от 50 мм до 700 мм  и температурным диапазоном жидкости от -30°С до 90°С.

Ультразвуковой расходомер TUF2000M разработан для измерений объемного расхода и скорости движения жидкости в трубопроводах, а также выполнения функций энергосчетчика при подключении температурных датчиков CT1.



Накладные датчики имеют защиту IP68 обеспечивающую полную герметизацию и длительную работу под водой на глубине до 2-х метров (при монтаже нужно контактную группу залить силиконом или другим герметиком).



Монтаж расходомера TUF2000M для учёта объемного расхода воды

Установка расходомера для учёта объёмного расхода жидкости

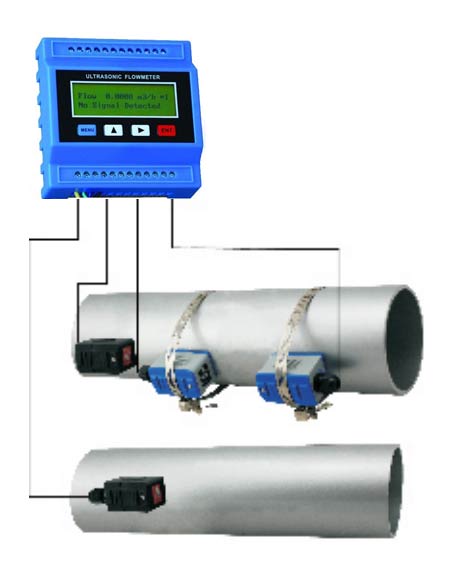

Установка расходомера TUF2000M с температурными датчиками

Установка расходомера для учёта объёмного расхода жидкости и расчёта тепловой энергии.



Принцип работы ультразвукового расходомера основан на измерении временных параметров частотно-модулированного импульса и отклика акустической энергии между двумя преобразователями.



 Технические характеристики и описание расходомера TUF2000M (eng. pdf)

Руководство пользователя TUF2000M (eng. pdf)

Перечень коммуникационных протоколов (eng. pdf)



Технические характеристики ультразвукового расходомера TUF2000M с накладными датчиками TS2
TUF2000B Принцип   Измерение временных параметров частотно-модулированного импульса и его отклика
Погрешность  2% в диапазоне от 0,5 м/с до 1,0 м/с (в  зависимости от типа датчика, расхода, скорости возможна настройка расходомера для снижения погрешности до 1%)
Дисплей  2 х 20 символов, ЖКИ с подсветкой
Выходы  1 х 4 -20 мА, сопротивление в пределах 0-1 кОм, погрешность 0,1%
 1 х OCT импульс, длительность до 1000мс, по умолчанию 200мс
 1 х Relay - выход
Входы  3 х 4 -20 мА, погрешность 0,1%, (температура давление уровень жидкости)
 2 х датчики потока (up/down)
 2 х температурные входы Pt100, для реализации учёта тепловой энергии
Интерфейсы  RS485, для обновления ПО, поддерживает MODBUS (см. перечень протоколов)
Кабель  сдвоенный, экранированный - до 50 метров, RS485 - до 1000 метров
Условия установки Материал труб  сталь, нержавейка, медь, чугун, ПВХ, алюминий, цемент, стекло
Диаметр труб  для датчиков TM1: от 50 мм до 700 мм
Прямолинейный участок  10D до первого датчика (UP), 5D от второго датчика (DOWN), 30D от насоса.
Требования к жидкости Тип жидкости  вода, спирты, масла, растворы, бензины, керосин, сжиженные газы
Температура  для датчиков TM1от -30°С до 90°С.
Скорость жидкости  от 0 до 7 м/с
Турбулентность  не более чем 10000 ppm
Условия эксплуатации Температура  расходомер: от -20°С до 60°С,  датчики TS2: от -30°С до 90°С
Влажность  85% влажности, датчики могут быть погружены на глубину до 2 метров. (контакты залиты силиконом)
Питание  DC: от 8 до 36В. AC: 85-264 В, потребляемая мощность 1,5Вт
Габариты  132 х 150 х 85 мм
В зависимости от условий применения расходомера и физических параметров жидкости и трубопровода технические характеристики могут существенно отличатся, просьба оговорить критически важные параметры с нашим специалистом.

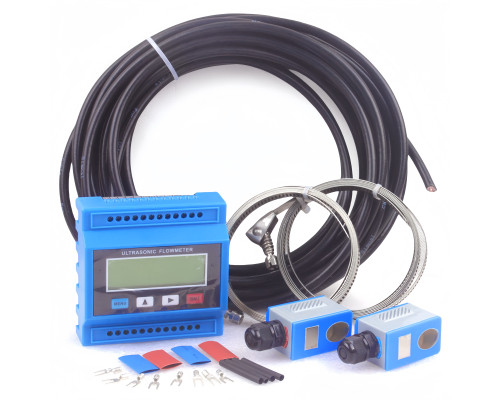

КОМПЛЕКТАЦИЯ
• TUF2000M расходомер ультразвуковой - 1 шт.
• Комплект накладных датчиков TM1 (от 50 мм до 700 мм) - 1 шт.
• Кабель для подключения датчиков - 10 метров.
• Гель для установки датчиков - 1 шт.
• Руководство пользователя, на CD диске - 1 экз.
• Гарантийный талон - 1 экз.



РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ УЛЬТРАЗВУКОВОГО РАСХОДОМЕРА

Полагаю что данные рекомендации позволят избежать распространённых ошибок при первой установке ультразвукового расходомера.
Иногда, пользователь получив ультразвуковой расходомер выполняет установку не должным образом, а именно, вводит параметры начальной установки "на глаз" с прицелом - потом подстроим, а сейчас лишь бы заработало и что-то показало. Чем это чревато - 100% потерей времени, так как придется проводить установку и настройку с должной тщательностью. Поясню: если начальные установки (диаметр трубы, толщина стенки, вариант установки, тип жидкости и пр.) заданы не верно, то расчетное значение расстояния между датчиками будет также неверным и с высокой степенью вероятности расходомер вообще не увидит свой сигнал. Поэтому все установки выполняйте с должным вниманием.  Итак, установки параметров выполнены и расходомер рассчитал требуемое расстояние между датчиками. Нанесите метки на трубу с учетом рекомендаций по минимальным отступам. Датчики устанавливайте строго в продольной плоскости трубы на подготовленную поверхность. Расстояние между датчиками это расстояние между внутренними кромками датчиков. Под подготовленной поверхностью подразумеваем очищенную от слоя загрязнений и краски поверхность трубы, с нанесенным небольшим слоем смазки. В комплекте с расходомером поставляется туба с такой смазкой, но можно успешно применять солидол или его аналоги.  Устанавливайте датчики так чтобы рабочие поверхности датчиков смотрели «друг на друга». Выполнив верное задание параметров и качественную установку датчиков вы сразу получите результат – расходомер увидит свой сигнал. Дальнейшая настройка сводится только к проверке качества установки – расходомер позволяет оценить качество установки по соотношениям сигнал шум, а также оценить качество начальных установок.

Примечание: так как ультразвуковой расходомер требует равномерного тока жидкости, обратите внимание на рекомендации данные в руководстве по минимальным расстояниям от таких элементов как задвижка, насос, сужение/ расширение диаметра, колено, двойное колено и пр.



Варианты написания: ультразвуковой расходомер  TUF2000M, TUF-2000M

Если представленная  информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
