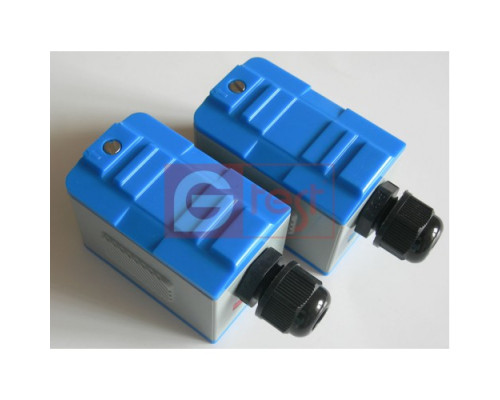

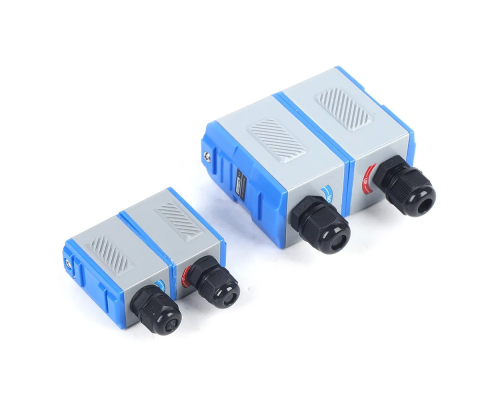

TM1 датчик ультразвуковой, на трубы от 50 до 700 мм

Производитель: T-SONIC
Код товара: TM1
Доступность: На складе

  • 2 320грн. (безнал: 2 784грн. с НДС)




Датчики ультразвуковые модели TM1 предназначены для установки на трубы диаметром от 50 до 700 мм.

Рабочая температура от -30°С до 90 °С

Защита от пыли и влаги: класс IP68 (герметичность)

Предназначен для совместной работы с расходомерами TUF2000 S / M / B / F / F2.



КОМПЛЕКТАЦИЯ

• Датчики TM1  - 1 комплект.
• Набор крепежа - 1 комплект.
• Гарантийный талон - 1 экз.

сенсоры ультразвуковые TM1

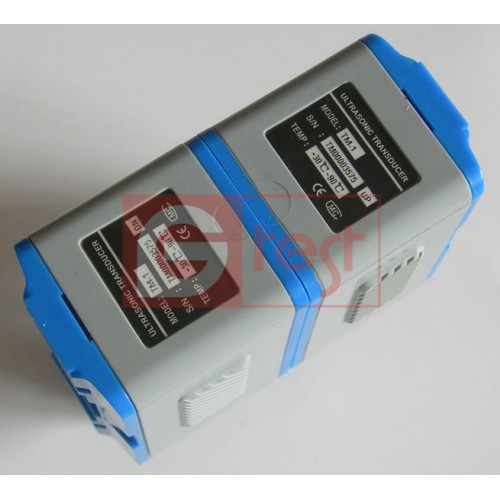

датчик ультразвуковой TM-1



РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ УЛЬТРАЗВУКОВОГО РАСХОДОМЕРА

Полагаю что данные рекомендации позволят избежать распространённых ошибок при первой установке ультразвукового расходомера.
Иногда, пользователь получив ультразвуковой расходомер выполняет установку не должным образом, а именно, вводит параметры начальной установки "на глаз" с прицелом - потом подстроим, а сейчас лишь бы заработало и что-то показало. Чем это чревато - 100% потерей времени, так как придется проводить установку и настройку с должной тщательностью. Поясню: если начальные установки (диаметр трубы, толщина стенки, вариант установки, тип жидкости и пр.) заданы не верно, то расчетное значение расстояния между датчиками будет также неверным и с высокой степенью вероятности расходомер вообще не увидит свой сигнал. Поэтому все установки выполняйте с должным вниманием.  Итак, установки параметров выполнены и расходомер рассчитал требуемое расстояние между датчиками. Нанесите метки на трубу с учетом рекомендаций по минимальным отступам. Датчики устанавливайте строго в продольной плоскости трубы на подготовленную поверхность. Расстояние между датчиками это расстояние между внутренними кромками датчиков. Под подготовленной поверхностью подразумеваем очищенную от слоя загрязнений и краски поверхность трубы, с нанесенным небольшим слоем смазки. В комплекте с расходомером поставляется туба с такой смазкой, но можно успешно применять солидол или его аналоги.  Устанавливайте датчики так чтобы рабочие поверхности датчиков смотрели «друг на друга». Выполнив верное задание параметров и качественную установку датчиков вы сразу получите результат – расходомер увидит свой сигнал. Дальнейшая настройка сводится только к проверке качества установки – расходомер позволяет оценить качество установки по соотношениям сигнал шум, а также оценить качество начальных установок.

Примечание: так как ультразвуковой расходомер требует равномерного тока жидкости, обратите внимание на рекомендации данные в руководстве по минимальным расстояниям от таких элементов как задвижка, насос, сужение/ расширение диаметра, колено, двойное колено и пр.

Варианты написания: датчик ультразвуковой TM1, TM-1

Если представленная  информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
