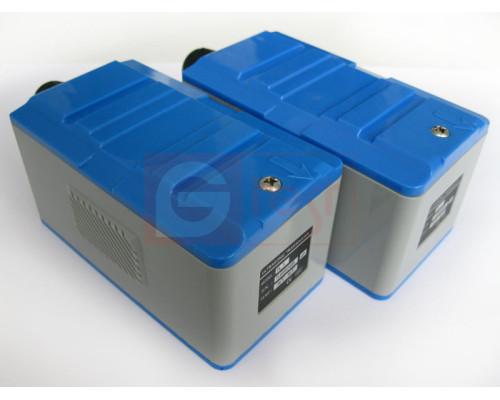

TL1 датчик ультразвуковой, на трубы от 300 до 3000 мм, защита IP68

Производитель: T-SONIC
Код товара: TL1
Доступность: нет в наличии

  • 4 089грн. (безнал: 4 907грн. с НДС)




Датчики ультразвуковые модели TL1 предназначены для установки на трубы диаметром от 300 до 6000 мм.

Рабочая температура от -30°С до 90 °С

Предназначен для совместной работы с расходомерами TUF2000M/S/B.

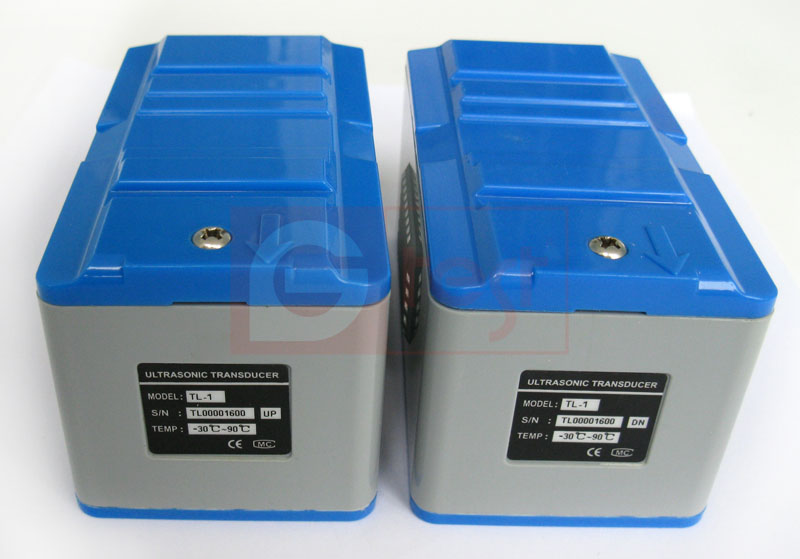

датчик ультразвуковой на трубы большого диаметра





РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ УЛЬТРАЗВУКОВОГО РАСХОДОМЕРА

Полагаю что данные рекомендации позволят избежать распространённых ошибок при первой установке ультразвукового расходомера.
Иногда, пользователь получив ультразвуковой расходомер выполняет установку не должным образом, а именно, вводит параметры начальной установки "на глаз" с прицелом - потом подстроим, а сейчас лишь бы заработало и что-то показало. Чем это чревато - 100% потерей времени, так как придется проводить установку и настройку с должной тщательностью. Поясню: если начальные установки (диаметр трубы, толщина стенки, вариант установки, тип жидкости и пр.) заданы не верно, то расчетное значение расстояния между датчиками будет также неверным и с высокой степенью вероятности расходомер вообще не увидит свой сигнал. Поэтому все установки выполняйте с должным вниманием.  Итак, установки параметров выполнены и расходомер рассчитал требуемое расстояние между датчиками. Нанесите метки на трубу с учетом рекомендаций по минимальным отступам. Датчики устанавливайте строго в продольной плоскости трубы на подготовленную поверхность. Расстояние между датчиками это расстояние между внутренними кромками датчиков. Под подготовленной поверхностью подразумеваем очищенную от слоя загрязнений и краски поверхность трубы, с нанесенным небольшим слоем смазки. В комплекте с расходомером поставляется туба с такой смазкой, но можно успешно применять солидол или его аналоги.  Устанавливайте датчики так чтобы рабочие поверхности датчиков смотрели «друг на друга». Выполнив верное задание параметров и качественную установку датчиков вы сразу получите результат – расходомер увидит свой сигнал. Дальнейшая настройка сводится только к проверке качества установки – расходомер позволяет оценить качество установки по соотношениям сигнал шум, а также оценить качество начальных установок.

Примечание: так как ультразвуковой расходомер требует равномерного тока жидкости, обратите внимание на рекомендации данные в руководстве по минимальным расстояниям от таких элементов как задвижка, насос, сужение/ расширение диаметра, колено, двойное колено и пр.

Варианты написания: датчик ультразвуковой TL1, TL-1

Если представленная  информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
