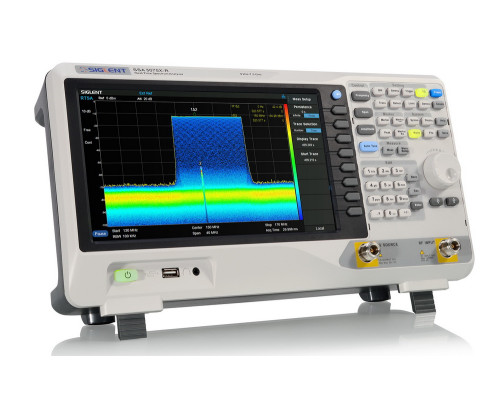

Siglent SSA3032X-R анализатор спектра реального времени, от 9 кГц до 3,2 ГГц

Производитель: Siglent
Код товара: SSA3032X-R
Доступность: Предзаказ



SSA3032X-R - анализатор спектра реального времени (RTSA) производства компании Siglent, частотный диапазон от 9 кГц до 3,2 ГГц. Отличительными особенностями анализатора SSA3032X-R является низкий уровень собственных шумов -165 dBm/Hz, высокая точность измерения амплитуды/мощности 0,7 дБ, а также ряд опций которые существенно расширяют область применения такие как треккинг генератор TG (стандарт), измерения в режиме векторного анализатора сетей (VNA стандарт), анализ антенно-фидерного тракта (опция SSA3032X-REFL), анализ модуляций (опции SSA3000XR-AMA, SSA3000XR-WDMA) предварительное тестирование на соответствие CISPR 16 требованиям электро-магнитной совместимости (опция SSA3000XR-EMI). Большой 10,1" WVGA сенсорный экран, интуитивно понятный интерфейс анализатора SSA3032X-R, совместно с высокими техническими характеристиками обеспечивают высокую эффективность и удобство работы.



 Купить анализатор спектра SSA3032X-R можете, сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".



Общее описание

Анализаторы спектра реального времени SIGLENT SSA3000X-R - это мощные и гибкие инструменты для комплексного анализа радиочастотного спектра, анализа сигналов и сетевого анализа. Имея полосу анализа 40 МГц и 100% POI 7,2 мкс, анализатор может обеспечивать многомерное отображение данных, расширенный запуск и захват данных РЧ для решения современных проблем радиочастотного спектра, таких как скачкообразная перестройка частоты, конфликтный канал, спектральные помехи и т. д. анализ аналоговой / цифровой модуляции, предварительные испытания на соответствие EMI. Они также обладают функциями векторного анализатора цепей с одним трактом и двумя портами и локатор расстояния до места повреждения для измерения S-параметров, тестирования кабелей и антенн. Приложения включают мониторинг / оценку вещания, сотовую связь, IoT, WLan и Bluetooth, съемку, исследования и разработки, образование, производство и техническое обслуживание.
.

Характеристики и преимущества

•    Диапазон частот анализатора спектра от 9 кГц до 7,5 ГГц
•    Частотный диапазон векторного анализатора цепей от 100 кГц до 7,5 ГГц -165 дБм / Гц Отображаемый средний уровень шума (тип.)
•    -98 дБн / Гц при смещении фазового шума 10 кГц (1 ГГц, тип.)
•    Погрешность измерения уровня <0,7 дБ (тип.)
•    Минимальная ширина полосы разрешения (RBW) 1 Гц
•    Стандартный предусилитель и следящий генератор
•    Полоса пропускания анализа в реальном времени до 40 МГц (опция)
•    100% POI 7,20 мкс, динамический диапазон 60 дБ, многооконный режим для плотности, спектрограммы, PvT и 3D расстояние до неисправности
•    Комплект для расширенных измерений (опция)
•    Комплект для измерения отражения (опция)
•    Режим анализа модуляции (опция)
•    Режим измерения электромагнитных помех (опция)
•    Поддержка 10,1-дюймового мультисенсорного экрана, мыши и клавиатуры
•    Удаленное управление через веб-браузер на ПК и мобильных терминалах и работа с файлами



Модели и их Основные Характеристики (краткий перечень)



Модель

SSA3032X-R

SSA3050X-R

SSA3075X-R

Частотный диапазон

9 kHz~3.2 GHz

9 kHz~5.0 GHz

9 kHz~7.5 GHz

Разрешение по полосе пропускания

1 Hz~3 MHz

1 Hz~3 MHz

1 Hz~3 MHz

Отображаемый усреднённый уровень шумов

-165 dBm/Hz

-165 dBm/Hz

-165 dBm/Hz

SSB Фазовый шум

<-98 dBc/Hz

<-98 dBc/Hz

<-98 dBc/Hz

Перехват 3-его порядка (TOI)

+14 dbm

+14 dbm

+14 dbm

Точность по амплитуде

< 0.7 dB

< 0.7 dB

< 0.7 dB

Отслеживающий генератор

100 kHz - 3.2 GHz

100 kHz - 5.0 GHz

100 kHz - 7.5 GHz

Ширина полосы в режиме реального времени

25 MHz, 40 MHz (Option)

RTSA SFDR

60 dB

100% POI

7.20 μs

Измерения в режиме реального времени (RTSA)

Плотность, Спектограмма, 3D, PvT

Измерения в режиме векторного анализатора сетей (VNA)

Vector S11, Vector S21

VNA Динамический диапазон

90 dB

Расстояние не неисправности

Timing Domain Analysis Locator

Сенсорный экран

Мультимсенсор, Мышь и Клавиатура (поддерживает)

Режимы расширенных измерений

CHP, ACPR, OBW, CNR, Harmonic, TOI, Monitor

Анализы модуляции

AM, FM, ASK, FSK, MSK, PSK, QAM

Измерения отражения

Измерения КСВ с применением отражающего мостика

Измерения на электромагнитную совместимость (EMI)

EMI Filter and Quasi-Peak Detector, Log Scale and Limit Line

Коммуникационные интерфейсы

LAN, USB Device, USB Host (USB-GPIB)

Возможности дистанционного управления

SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet

Дистанционное управляющее устройство

NI-MAX, Web Browser, Easy Spectrum software, File Explorer



Краткие Характеристики Режимов Работы и Спецификации. Часть 1.

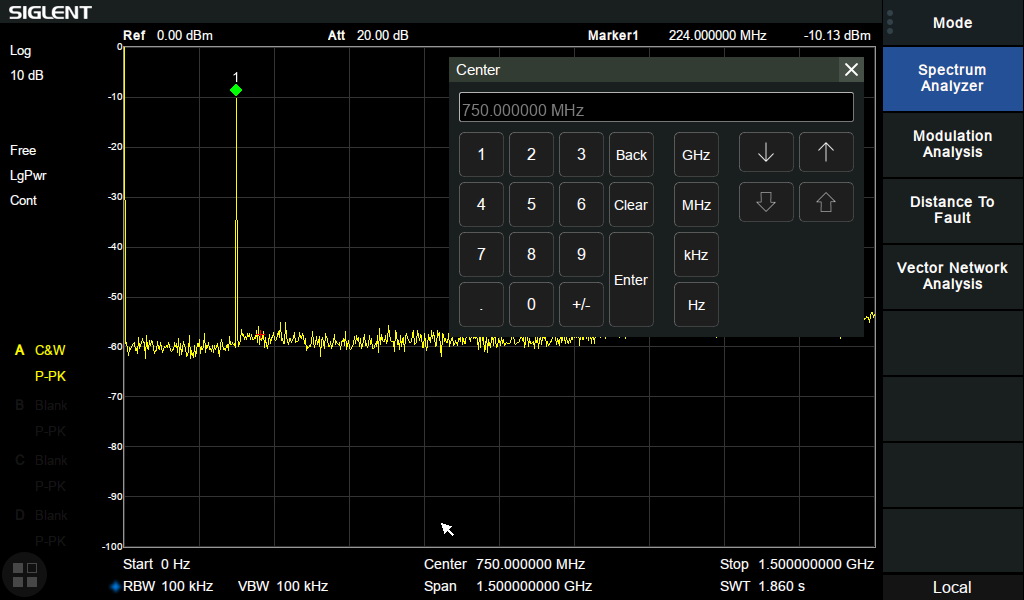

Режим анализатора спектра

10.1 дюймовый многорежимный  сенсорный
 дисплей

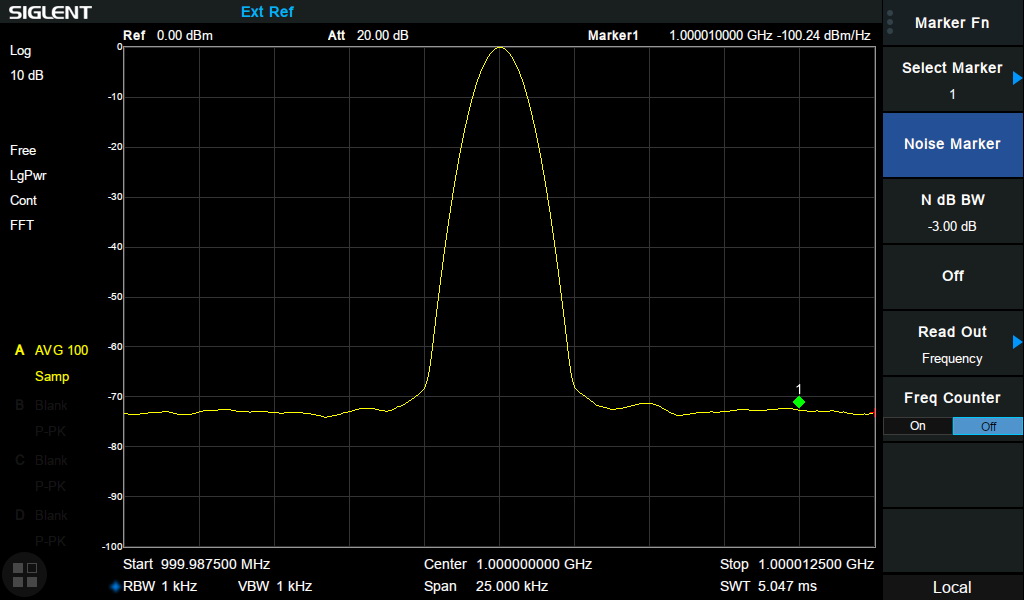

Фазовый шум <-98 dBc/Hz@1 GHz

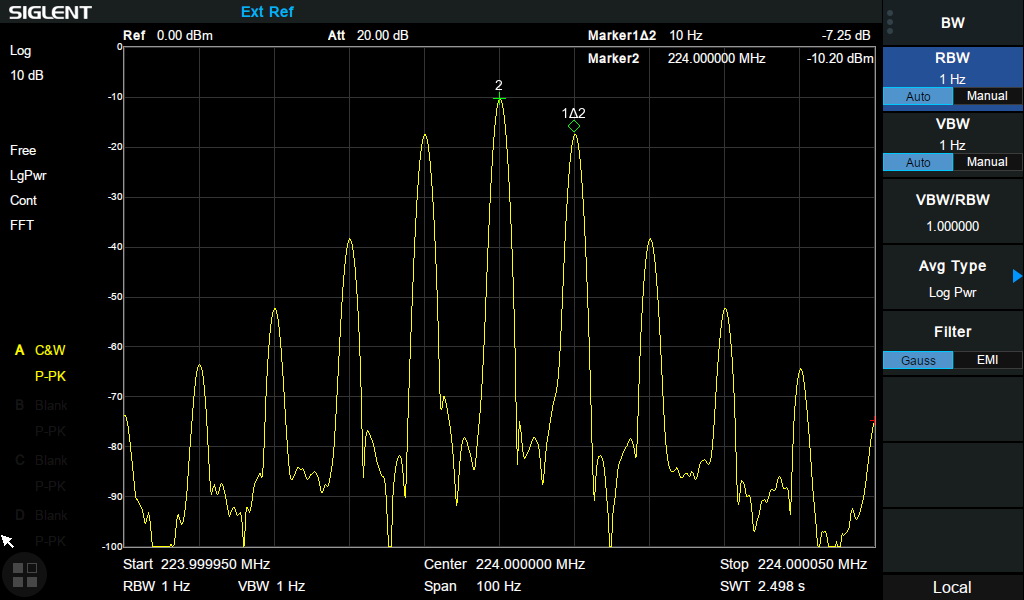

Minimum 1 Hz Разрешение по полосе
пропускания (RBW)

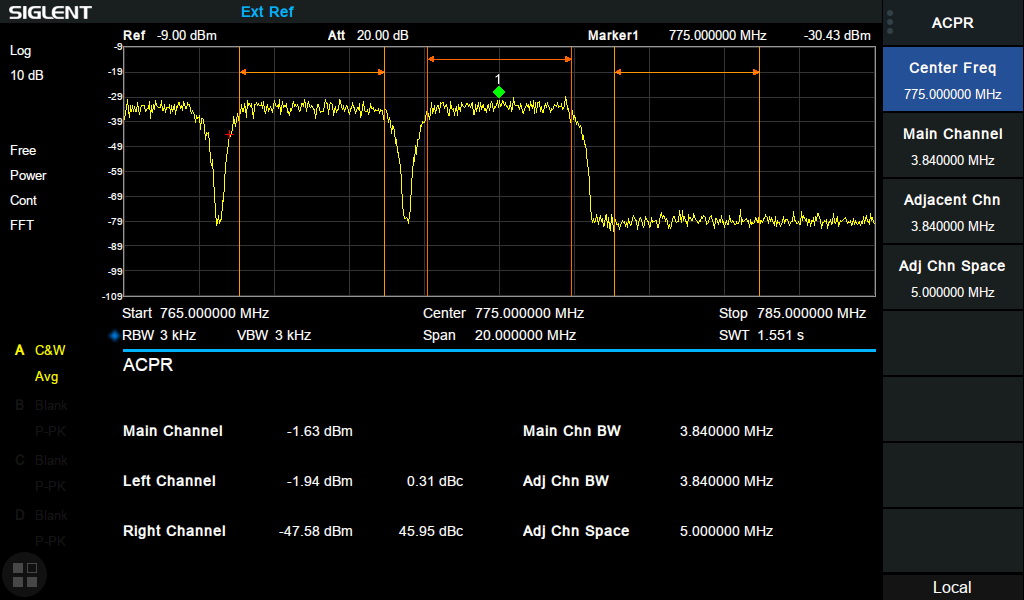

ACPR при расширенных измерениях

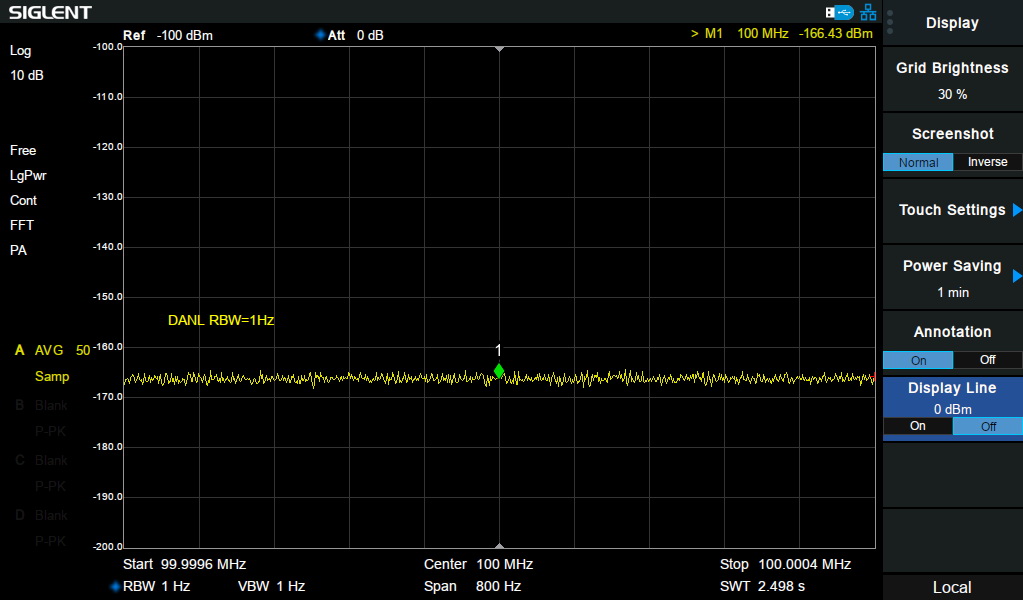

-165 dBm/Hz Отображаемый
Усреднённый Уровень Шумов

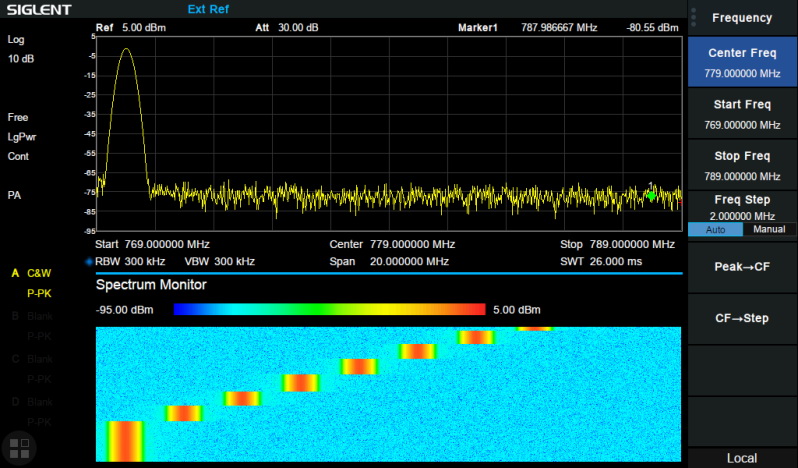

Мониторинг при расширенных измерениях

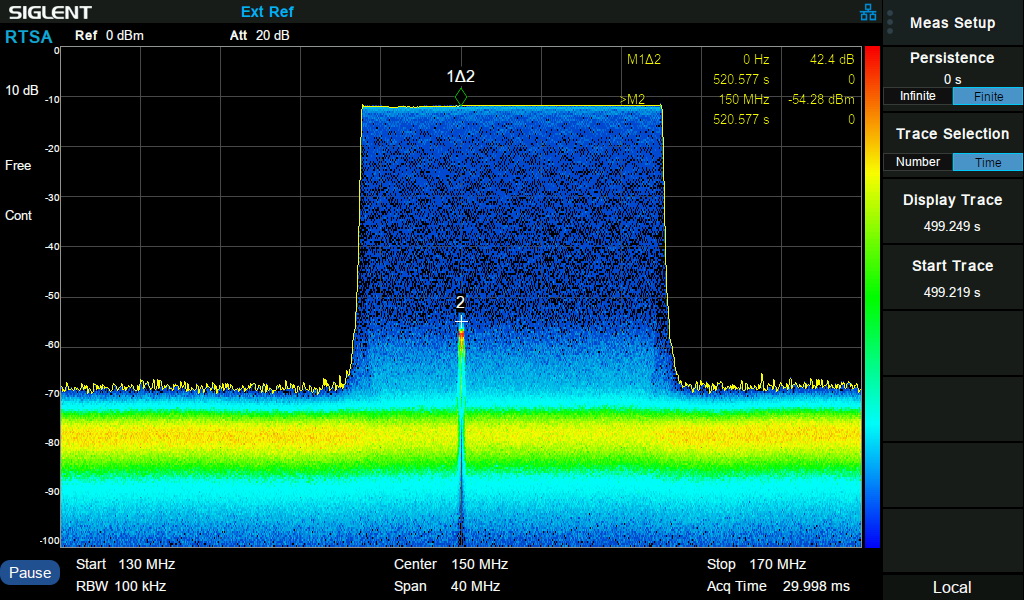

Режим Анализа Спектра в Реальном Времени

Плотность,3D,Спектрограмма,PvT, Множество ракурсов изображения и размеров для мониторинга комплексных/сложных сигналов

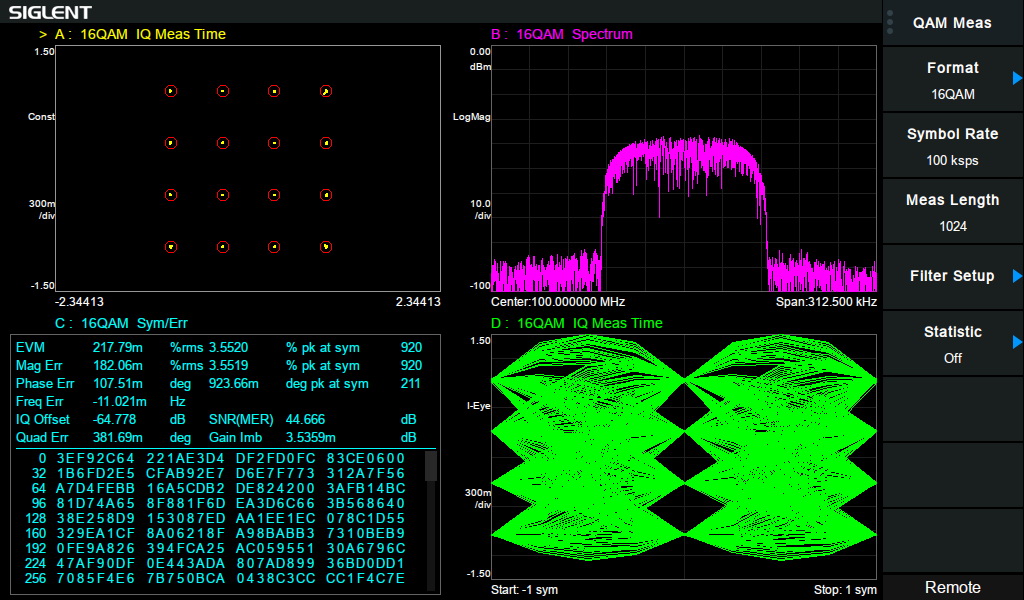

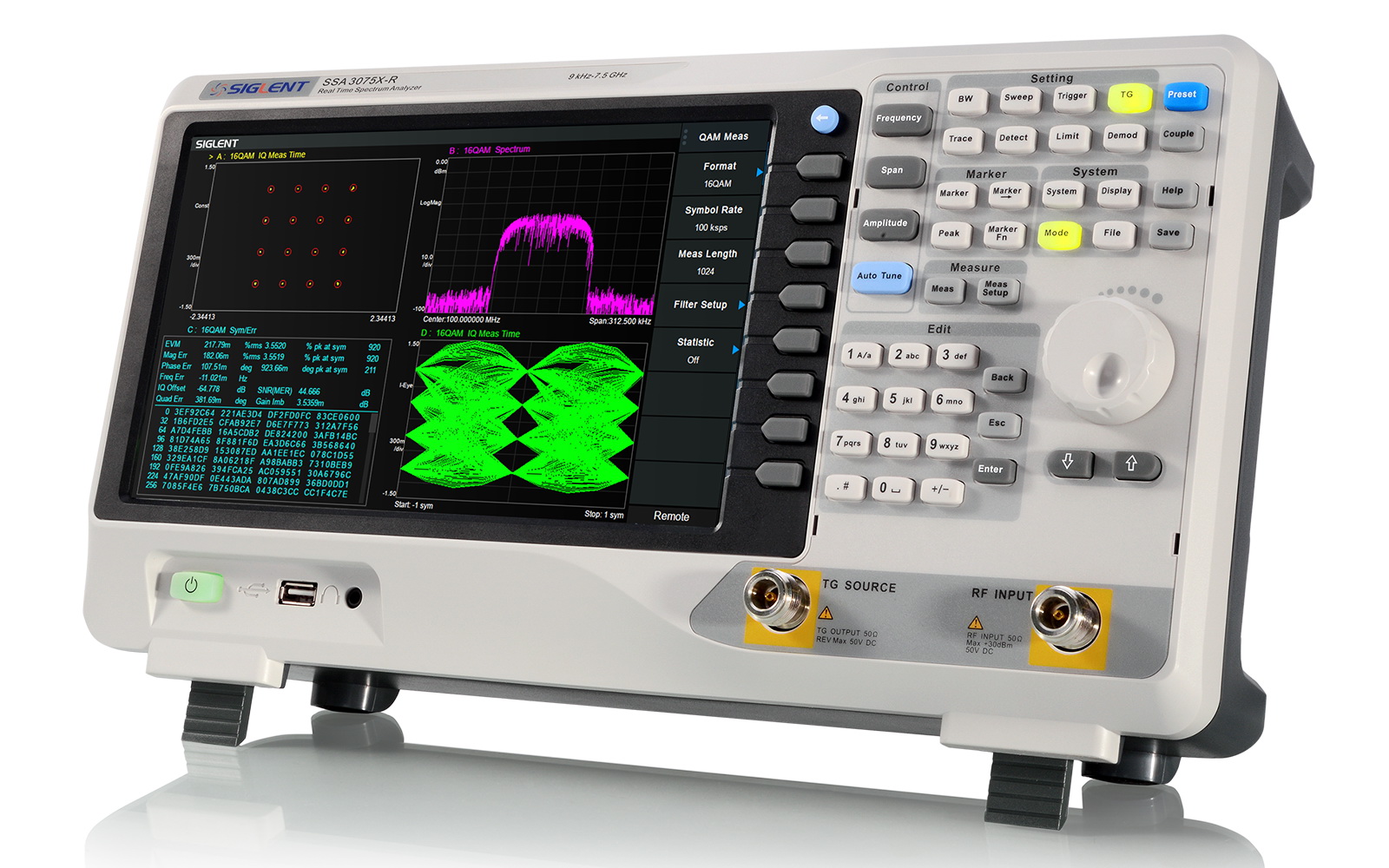

Режим анализов модуляции

AM/FM, ASK/FSK/PSK/MSK/QAM Анализ модуляций векторного сигнала и оценка и регистрация данных на ПК. Анализ полосы пропускания (BW) такой же как в режимах реальной BW в режиме  RTSA

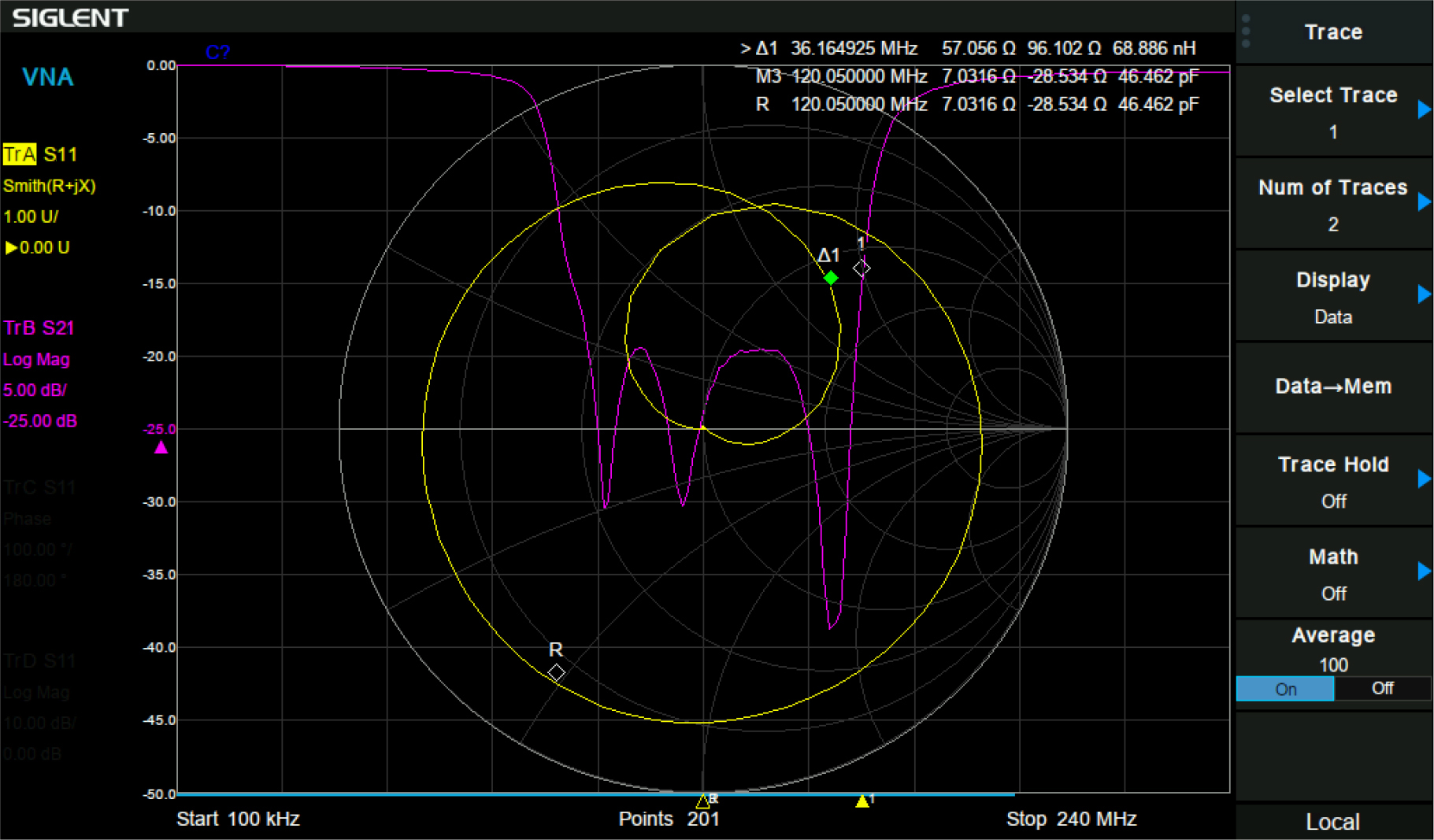

Режим Векторного Анализатора

Измерения 100k-7.5GHz Вектор S11 и S21, дисплей мульти форматного наложения

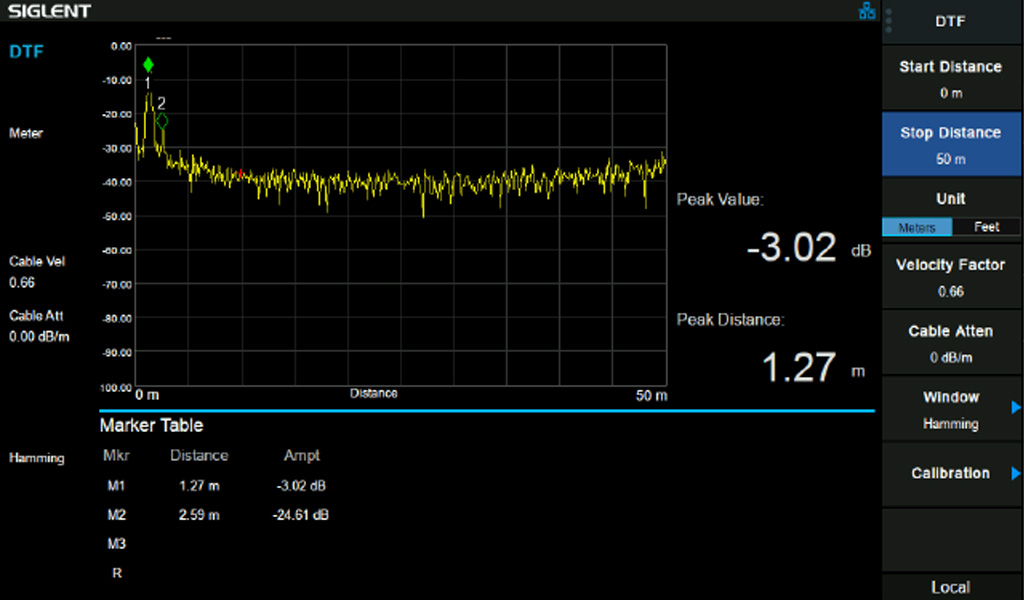

Режим измерений расстояния до неисправности

Тесты кабеля и антенны на основе анализа временной области

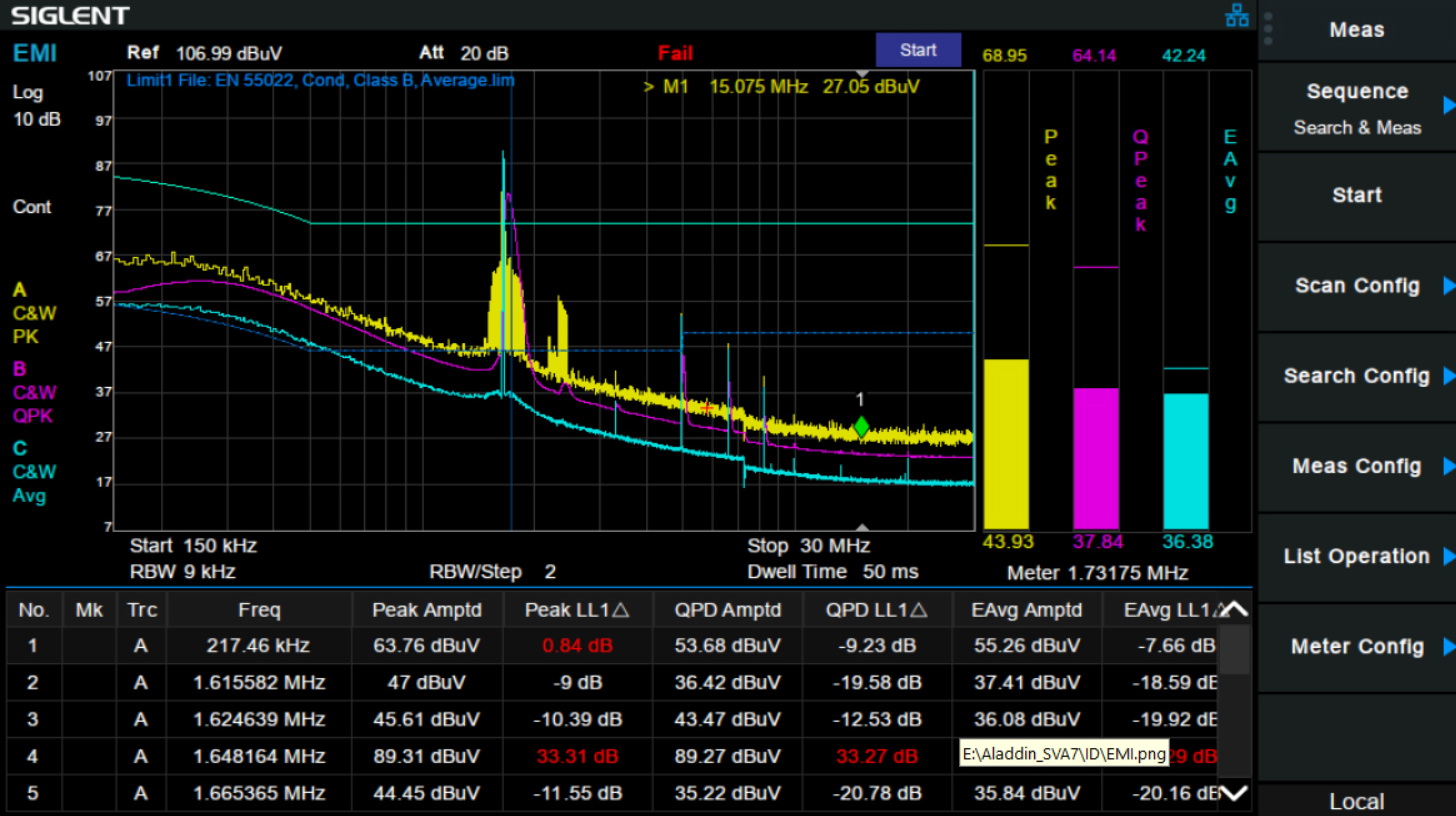

Режим измерений на электромагнитную совместимость (EMI)

Измерения EMI с фильтром CISPR 16-1-1 EMI, Квази-пик детектор и предварительно сохранённые стандарты.

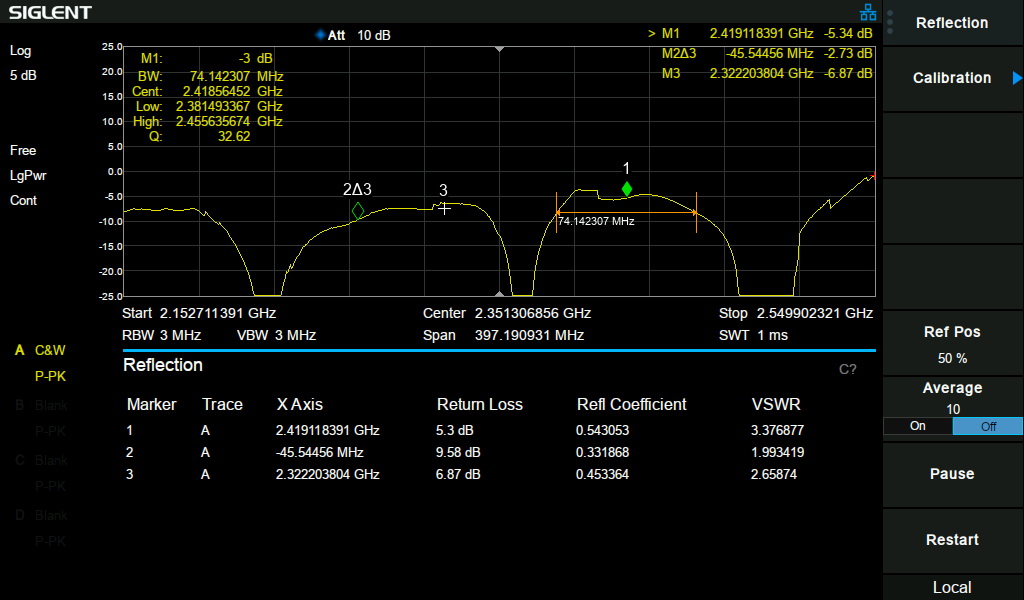

Измерения отражений

Измерения КСВ и Возвратных потерь с расчётами квази-значений с использованием внешнего отражающего моста или компьютера.




Аксессуары

Сумка с
приспособлениями

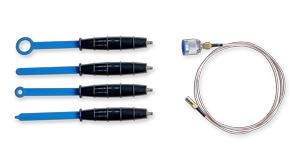

Комплект пробников Адаптеры USB-GPIB Adaptor

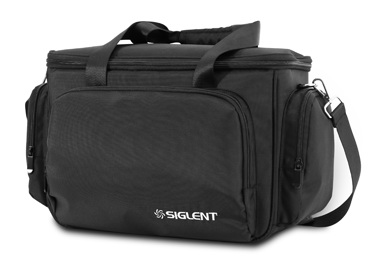

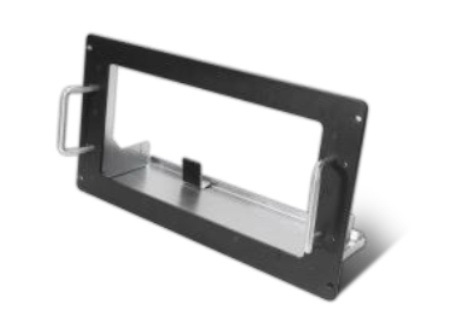

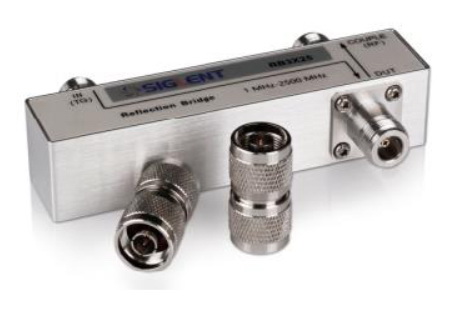

6U Крепёж Мягкая сумка для переноски Отражающий мост

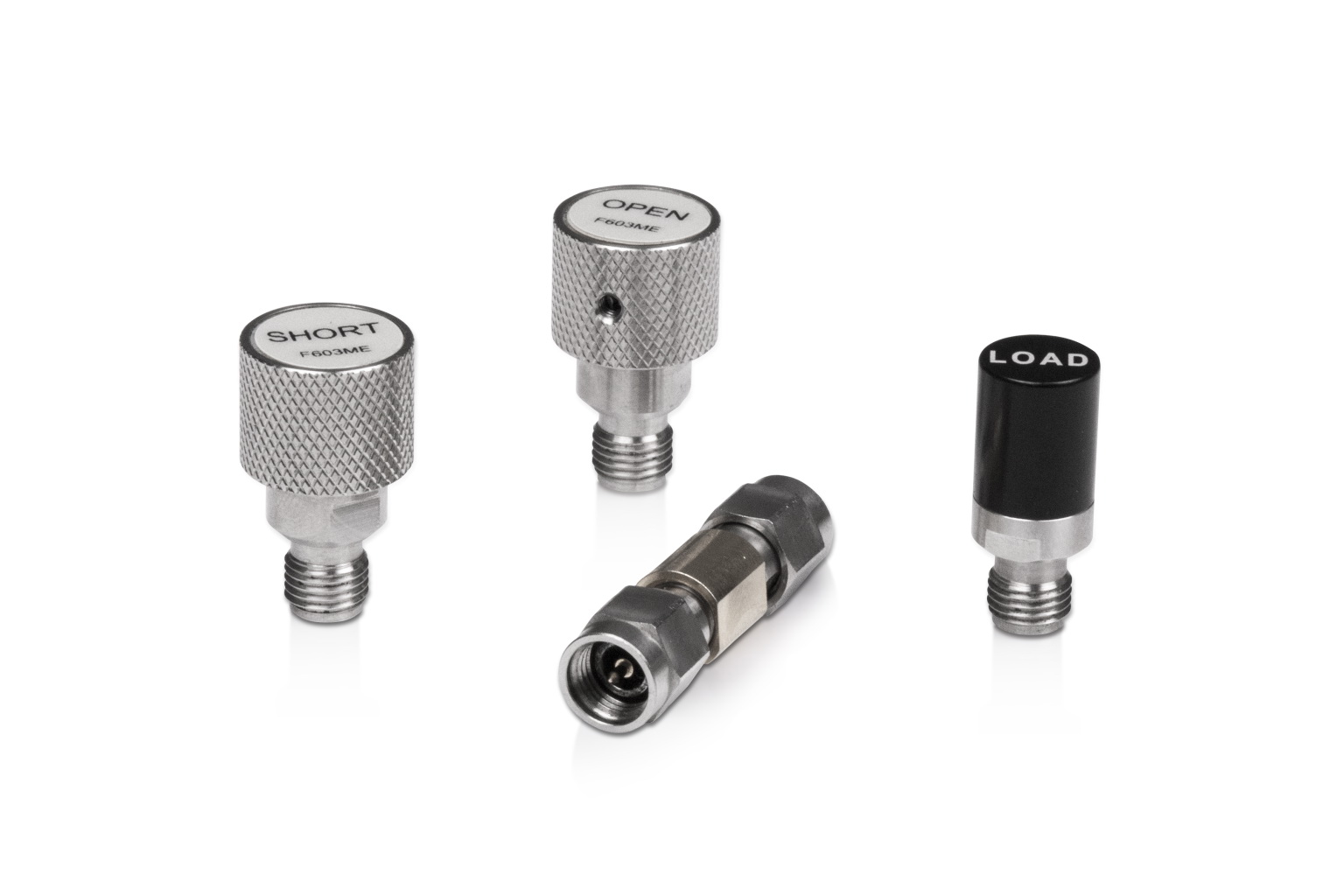

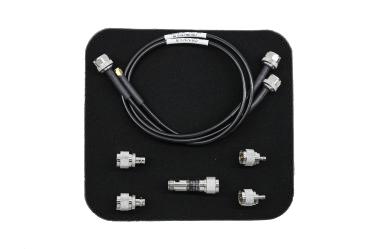

Набор для калибровки


С подробними техническими характеристиками анализаторов спектра SIGLENT серии SSA3000X-R, а так же со сравнительной таблицей анализаторов других производителей на русском языке можно ознакомиться  по ссылкам ниже:



  Подробные технические характеристики (часть 2) серии анализаторов спектра реального времени SIGLENT SSA3000X-R (*ru.pdf)

  Полный текст технических характеристик (часть 1, 2) серии анализаторов спектра реального времени SIGLENT SSA3000X-R (*ru.pdf)

  Сравнительная таблица анализаторов спектра SIGLENT SSA3000X-R и анализаторов спектра других производителей (*ru.pdf)
