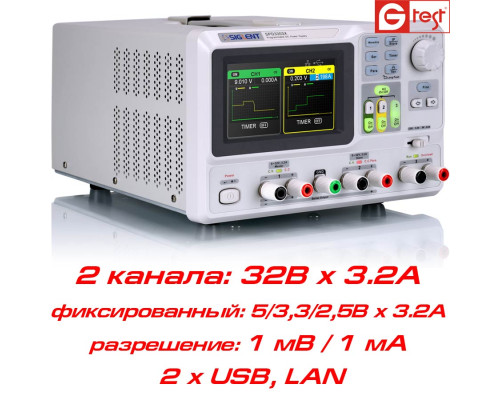

SPD3303X Программируемый прецизионный источник питания

Модель:
SPD3303X
Производители
Siglent
Доступность:
Нет в наличии
25 092грн.
Количество каналов
3 (2+1)
Напряжение, В
30 В
Подключение к ПК
USB, Ethernet
Разрешение по напряжению
1 мВ
Дисплей
TFT 4.3"
Все характеристики

Прецизионный программируемый источник питания SPD3303X производства компании Siglent - является трёхканальным, каналы независимы, изолированы, максимальная сумарная мощность 220Вт. Особенностью SPD3303X является прецизионный контроль за выходными параметрами, простота программирования, тайминг, большой дисплей, режим осциллографа по каждому каналу, программирование с использованием ПО EasyPower (в комплекте поставки).

Два канала источника - гальванически развязанные, регулируемые, обеспечивают стабилизацию напряжения в диапазоне от 0 до 32 В с разрешением 1 мВ, диапазон ограничения тока от 0 до 3,2 А с разрешением 1 мА!, в случае достижения установленного значения тока - канал переходит в режим стабилизации по току.

В режиме стабилизации обеспечивает высокое качество питания и прецизионный контроль как по току так и напряжению. Высокие технические характеристики SPD3303X, а также их функциональность позволяют использовать источники для прецизионного питания самых ответственных и требовательных к качеству питания потребителей.



Купить источник питания Siglent SPD3303X можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".



 Руководство "Быстрый старт" для  SPD3303X

Программное обеспечение EasyPower


ОСОБЕННОСТИ программируемого источника питания SPD3303X:
• Три гальванически развязанных канала: регулируемые 2х32В/3,2А, фиксированный: 2,5В - 3,3В - 5,0В / 3,2А
• 5-ти разрядный дисплей по напряжению, разрешение: 1 мВ (SPD3303X-E 10мВ)
• 4-х разрядный дисплей по току,  разрешение: 1 мА (SPD3303X-E 10мА).
• Три режима работы: независимые каналы, параллельное и последовательное включение
• Отображение напряжения и тока во времени
• Поддержка таймера 5 групп от 0 до 10000 сек.
• Интерфейсы LAN / USB.
• Дисплей: 4,3" разрешение: 480 х 272
• Контроль за системой охлаждения для уменьшения шума
• Защита от перегрузки, перегрева.
• Сохранение/вызов до 5-ти групп предварительных установок.



ОБЛАСТИ ПРИМЕНЕНИЯ
• Проектирование и отладка электронных проектов требуемых к качеству питающего напряжения
• Лабораторные исследования требующие програмируемых параметров по току и напряжению
• Функциональное тестирование электронных сборок и устройств.

внешний вид источника питания SPD3303X

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель SPD33003X SPD33003X-E
Количество каналов  регулируемые CH1/CH2, фиксированный CH3
Диапазон напряжения CH1: напряжение:  от 0 - 32В;  ток: от 0 до 3,2А
CH2: напряжение:  от 0 - 32В;  ток: от 0 до 3,2А
CH3: напряжение:  2,5/3,3/5,0 B;  ток: до 3,2А
Мин. разрешение по напряжению и току     1 мВ, 1 мА 10 мВ, 10 мА
Точность установки напряжение: ±(0,03%+10мВ) напряжение: ±(0,5%+2е.м.р.)
ток: ±(0,3%+10мА)  ток: ±(0,5%+2е.м.р.)
Точность отображения напряжение: ±(0,03%+10мВ)  напряжение: ±(0,5%+2е.м.р.)
ток: ±(0,3%+10мА)  ток: ±(0,5%+2е.м.р.)
Стабилизация напряжения влияние питания: < 0,01% + 3мВ
влияние нагрузки: < 0,01% + 3мВ
пульсации и шум: < 1 мВ ср.кв. (5 Гц - 1 мГц)
время востановления: 50 мкс (изменение нагрузки на 50%, минимум 0,5А)
Стабилизация тока влияние питания: < 0,2% + 3мА
влияние нагрузки: < 0,2% + 3мА
пульсации и шум: < 3 мА ср.кв.
Паралельное включение влияние питания: < 0,01% + 3мВ
влияние нагрузки: < 0,01% + 3мВ
Последовательное включение влияние питания: < 0,01% + 5мВ
влияние нагрузки: < 300мВ
CH3: фиксированный канал напряжение: (2,5/3,3/5,0В) ±8%
влияние питания: < 0,01% + 3мВ
влияние нагрузки: < 0,01% + 3мВ
пульсации и шум: < 1 мВ ср.кв. (5 Гц - 1 мГц)
Дисплей TFT-LCD 4,3"; разрешение: 480 х 272
Разрядность дисплея 5-ти разрядный дисплей по напряжению; 4-х разрядный дисплей по току 4-ти разрядный дисплей по напряжению; 3-х разрядный дисплей по току
Функция блокировки есть
Память 5 предварительных установок
Выходная мощность 220 Вт
Питание АС 100В/120В/220В/230В ±10%; 50/60 Гц
Стандартные интерфейсы LAN, USB Device
Изоляция более 20 МОм (корпус-коннектор); более 30 МОм (корпус-сеть), тестовое напряжение 500В АС
Условия рабочие температура: от 0°С  до 40°С; относительная влажность: до 70%
Условия хранения температура: от -10°С  до 70°С; относительная влажность: до 70%
Габариты  225 (ширина) x 143 (высота) x 278 (глубина) мм
Масса 8,0 кг.




КОМПЛЕКТАЦИЯ
• Источник питания SPD3303X  - 1 шт.
• Сертификат калибровки  - 1 экз.
• Кабели для подключения нагрузки   - 2 комплекта.
• Руководство пользователя - 1 шт.
• Гарантийный талон - 1 шт.



КРАТКИЙ ОБЗОР: функциональность прецизионного источника питания Siglent SPD3303X:



функция программирования таймера в источнике питания Siglent SPD3303X

Программируемый таймер

Функция таймера предполагает реализацию, для каждого канала независимо, пяти групп настроек. Большой графический дисплей обеспечивает максимальную простоту и наглядность при формировании групп параметров (тока, напряжения, времени.) Особенностью является большой диапазон временных настроек от 0 до 10000 сек. для каждой и пяти групп.

Визуализация (функция осциллографа)

В режиме таймера возможна графическа визуализация значений тока и напряжения. Как показано на изображении функция таймера работает независимо по каждому каналу (СH1 в режиме стабилизации напряжения, СH2 в режиме стабилизации тока).

независимые каналы и их визуализация блоком питания Siglent SPD3303X
сохранение и вызов настроек в Siglent SPD3303X

Сохранение и вызор настроек источника питания

Функциональность источника питания предполагает сохранение и вызов до 5 вариантов настроек.

Удаленное управление блоком питания

Удалённое управление источником питания расширяет функциональность источника питания, к примеру можно задавать больлее чем 5 временных интервалов по таймингу.

удаленное управление источником питания Siglent SPD3303X

Варианты написания: SPD3303X, SPD-3303X, SPD 3303X

Если представленная  информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
