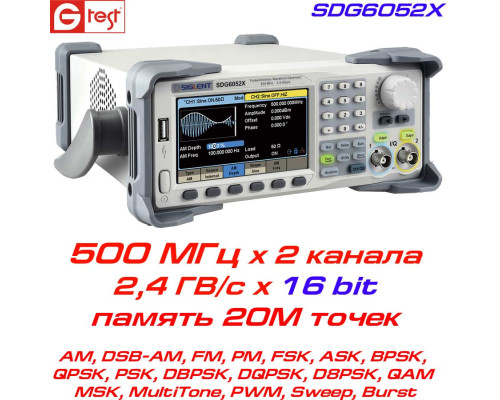

Siglent SDG6052X генератор произвольных форм сигналов 500 МГц, 2 канала

Производитель: Siglent
Код товара: SDG6052X
Доступность: нет в наличии



SDG6052X двухканальный генератор сигналов произвольных форм,  компании Siglent. SDG6052X обеспечивает генерацию сигналов до 500 МГц, на основе улучшенной технологии прямого цифрового синтеза (Improved DDS) с технологией TrueArb что значительно расширяет возможности создания сложных форм сигналов, в том числе и цифровых потоков, а также уникальных по характеристикам импульсных сигналов.


Особенностью серии SDG6000X является высокая скорость ЦАП - 2,4 ГВ/с, также разрешение по амплитуде 16 бит,  обеспечивающий динамический диапазон 80 дБ!

Программируемые функциональные двухканальные генераторы Siglent серии SDG6000X обеспечивают наиболее высокие эксплуатационные характеристики благодаря использованию улучшенной технологии прямого цифрового синтеза сигнала TrueArb. Генераторы Siglent отличаются повышенной точностью, стабильностью, малыми искажениями (джиттером). Дискретность установки частоты -1мкГц, диапазон частот выходного сигнала до 500 МГц (модель SDG6052X), имеется встроенный 8-ти разрядный частотомер с полосой до 400 МГц.

Генераторы Siglent обеспечивают работу со всеми основными видами модуляций и их разновидностями: АМ, DSB-AM, FM, PM, FSK, ASK, BPSK, QPSK, PSK, DBPSK, DQPSK, D8PSK, QAM, MSK, MultiTone, PWM, Sweep, Burst., обеспечивают линейное и логарифмическое свипирование, а так же опционально активируется генерация потока IQ.

Независимая работа с каналами, функция их копирования и сдвига фазы. При необходимости генераторы Siglent имеют возможность синхронизации с внешним источником сигала и опорной частоты. USB интерфейс обеспечивает подключение прибора к персональному компьютеру, для управления и обмена формами сигнала, имеется также на передней панели вход для флеш накопителя.



Купить генератор SDG6052X можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".

ОСОБЕННОСТИ генератора SDG6052X:
 Сенсорный дисплей 4,3" для удобства использования
 Полоса частот генерации: от 1 мкГц до 500 МГц, разрешение: 1 мкГц
 Динамический диапазон: 80дБ, амплитуда до 20 В
  Генерация IQ потока
 Частота дискретизации: 2,4 ГВ/с, вертикальное разрешение 16 бит
 Объем памяти на канал: 20 M точек
 Функции: синус, прямоугольник, импульс, пила, белый шум (Гаусса), 196 предустановленных форм сигналов.
 Модуляции: АМ, DSB-AM, FM, PM, FSK, ASK, BPSK, QPSK, PSK, DBPSK, DQPSK, D8PSK, QAM, MSK, MultiTone, PWM, Sweep, Burst.

  Генерация потока  PRBS с настройкой скорости до 300 Mbps
 Высокая точность, аппаратный 8-ми битный частотомер с полосой частот от 100 мГц до 400 МГц
 Интерфейс: USB (host), USB (device), опционально: GPIB и LAN.
 Высокая стабильность, низкое значение джиттера
 Быстрый фронт нарастания/падения импульса
 Чрезвычайно широкий коэффициент заполнения периода импульса: от 0.001% до  99.999%
 USB Host/Device: обновление встроенного ПО и документирование входных сигналов, подключение к иным устройствам
 LAN: соединение с Интернет для дистанционного управления прибором
 GPIB: позволяет компьютеру управлять несколькими сигналами генератора, а также иными приборами.



Описание и детальные технические характеристики Siglent SDG6052x (eng.)



КОМПЛЕКТАЦИЯ

• Генератор SDG6052X  - 1 шт. • Кабель USB  - 1 шт. • Кабель питания- 1 шт. • Кабель    - 1 шт. • Руководство пользователя - 1 экз. • Гарантийный талон - 1 экз.

ОПЦИИ: • SPA1010 усилитель мощности 10W, • ATT-20dB  аттенюатор 20 dB, • USB-GPIB адаптер,  • SDG-6000X-IQ  функция генерации потока IQ.



Генераторы Siglent серии SDG могут работать с осциллографами SDS1104X-E / SDS1204X-E совместно при решении задачи построения частотных и фазовых характеристик:



Варианты написания: SDG6052X, SDG-6052X, SDG 6052X

Если представленная  информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.


Генераторы

Амплитуда high: 20 В, 50 Ом: 10 В
Интерфейсы USB, LAN, GPIB
Количество каналов 2
Модуляция AM, DSB-AM, FM, PM, FSK, ASK, PSK, PWM, QAM, Sweep, Burst
Объём памяти 20000к точек
Полоса пропускания 500 МГц
Разрешение 16 bit
Скорость выборки 2400 МВ/с
