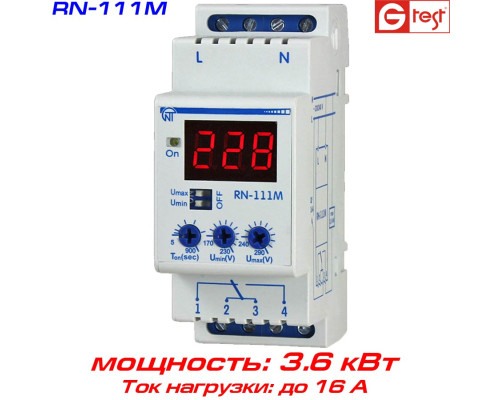

РН-111М (RN-111M) Реле напряжения однофазное, ток до 16А, мощность до 3,5 кВт

Производитель: Новатек-Электро
Код товара: PH-111M
Доступность: На складе



РН-111М (RN-111M) - однофазное реле напряжения с током нагрузки до 16 А и мощностью до 3,5 кВт, производства компании Новатек-Электро.



Реле напряжения РН-111М предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.

Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.

Реле может работать в четырех независимых режимах, как:
• реле напряжения;
• реле минимального напряжения;
• реле максимального напряжения;
• реле времени с задержкой на включение.

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:
• текущее действующее значение напряжения;
• точное значение устанавливаемого параметра;
• время оставшееся до момента повторного включения нагрузки;
• аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:
• порог срабатывания по максимально допустимому значению напряжения;
• порог срабатывания по минимально допустимому значению напряжения;
• задержку времени включения нагрузки после восстановления параметров сети.



 Рекомендации по инсталляции, установке и реконструкции (pdf)

 Описание и технические характеристики  РН-111М (pdf)



TЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Максимальный ток активной нагрузки: 16 А
• Максимальная мощность нагрузки: 3,5 кВт
• Автомат защиты по току
• Напряжение на входе, при котором сохраняется работоспособность: 120-400 В
• Регулировка минимально допустимого значения напряжения160-220 В
• Регулировка максимально допустимого значения напряжения230-280 В
• Регулировка времени автоматического повторного включения: 5-900 с
• Гистерезис возврата по напряжению: 4-5 В
• Ресурс выходных контактов под нагрузкой 16 А: 100 тыс. срабатываний
• Ресурс выходных контактов под нагрузкой 5 А: 1 млн. срабатываний

• Габариты без упаковки (ВхШхГ): 124х70х76 мм








Реле напряжения

Дополнительные функции задержка включения
Количество фаз 1
Мощность 2.4-5.5 кВт
Тип установки DIN-рейка
Ток 11-25 А
