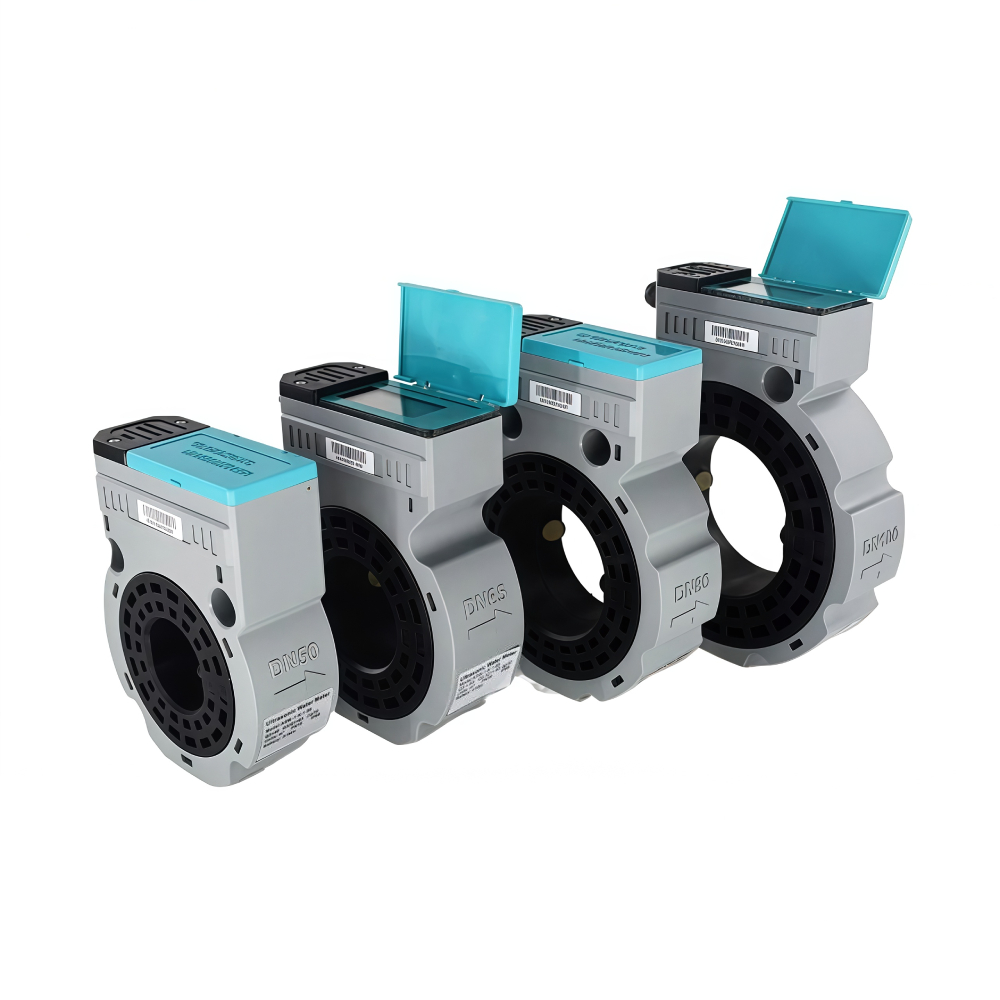

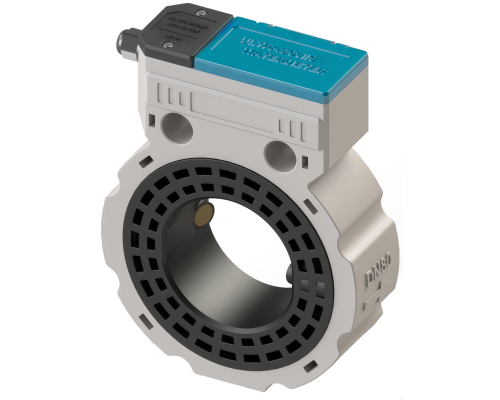

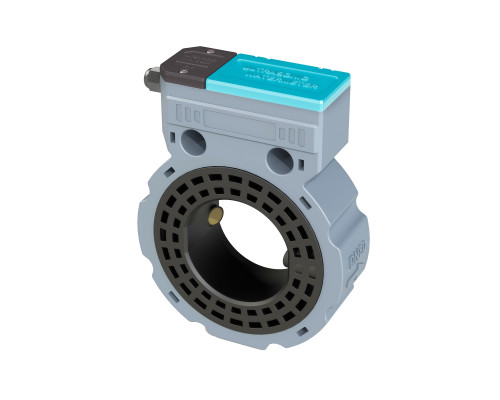

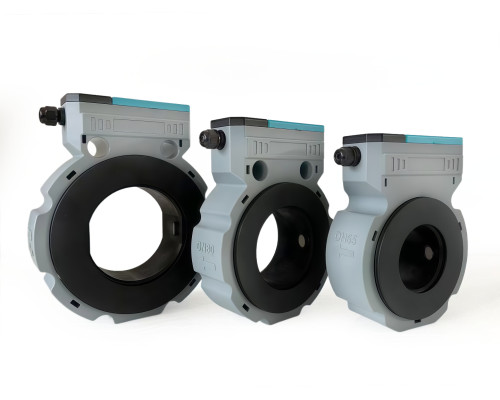

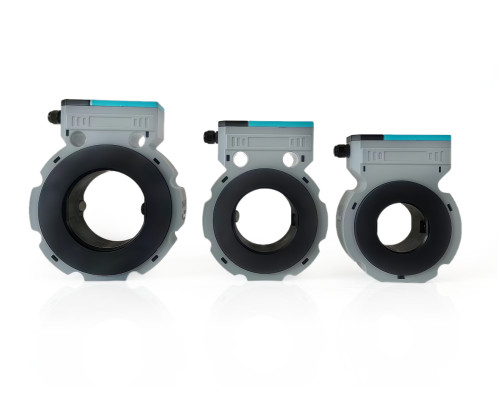

Расходомеры Сэндвич ТЕМ-1-К



Ультразвуковой водосчетчик типа «сэндвич» TEM-1-K – это новый продукт с низкой стоимостью, высокой точностью измерений, малым энергопотреблением, стабильными и надежными характеристиками, соответствующий стандартам ISO4064-1:2014, GB/T778-2018 и другим, основанный на технологии ультразвукового измерения с временной задержкой.

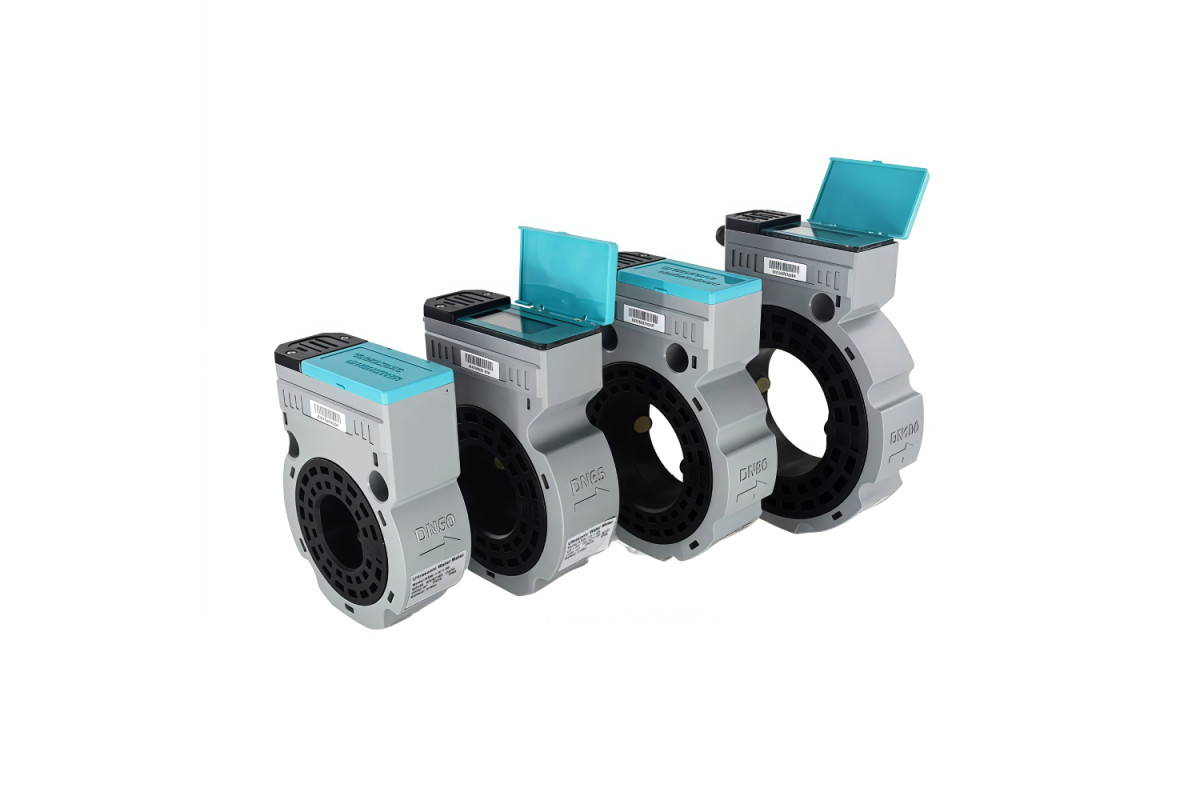

1. Описание деталей

Ультразвуковой водосчетчик TEM-1-K имеет проводное подключение в стандартной комплектации, беспроводное подключение необходимо заказать индивидуально.



2. Инструкция по установке

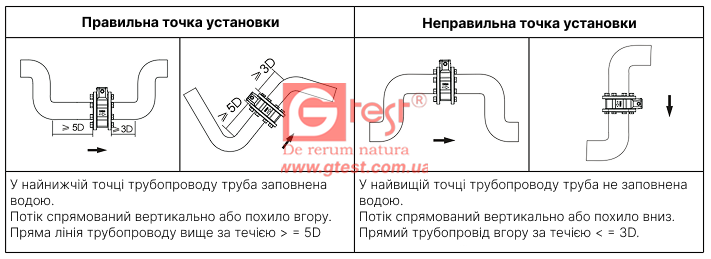

2.1 Выбор места установки

При установке водосчетчика длина прямого участка трубопровода до насоса должна составлять 25D, до насоса — 23D, на расстоянии 20D от насоса (D — диаметр трубы). Убедитесь, что трубопроводы заполнены водой.

Примечание: Направление стрелки указывает направление потока.

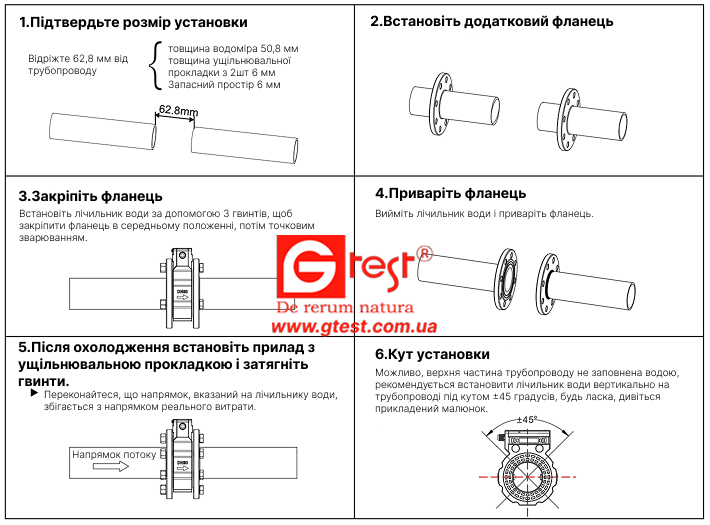

2.2 Способ установки

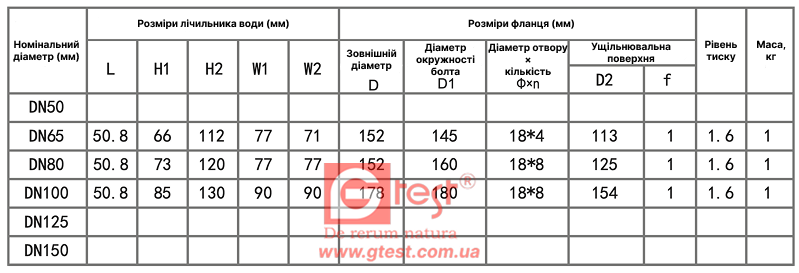

2.3 Размеры счетчика воды



3. Инструкция по работе с меню

3.1 Метод эксплуатации

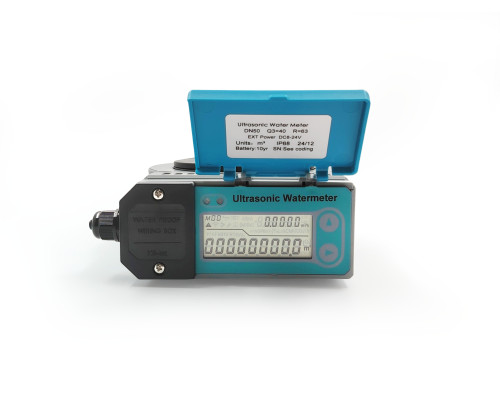

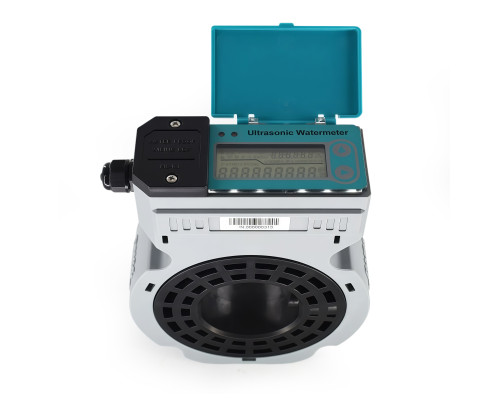

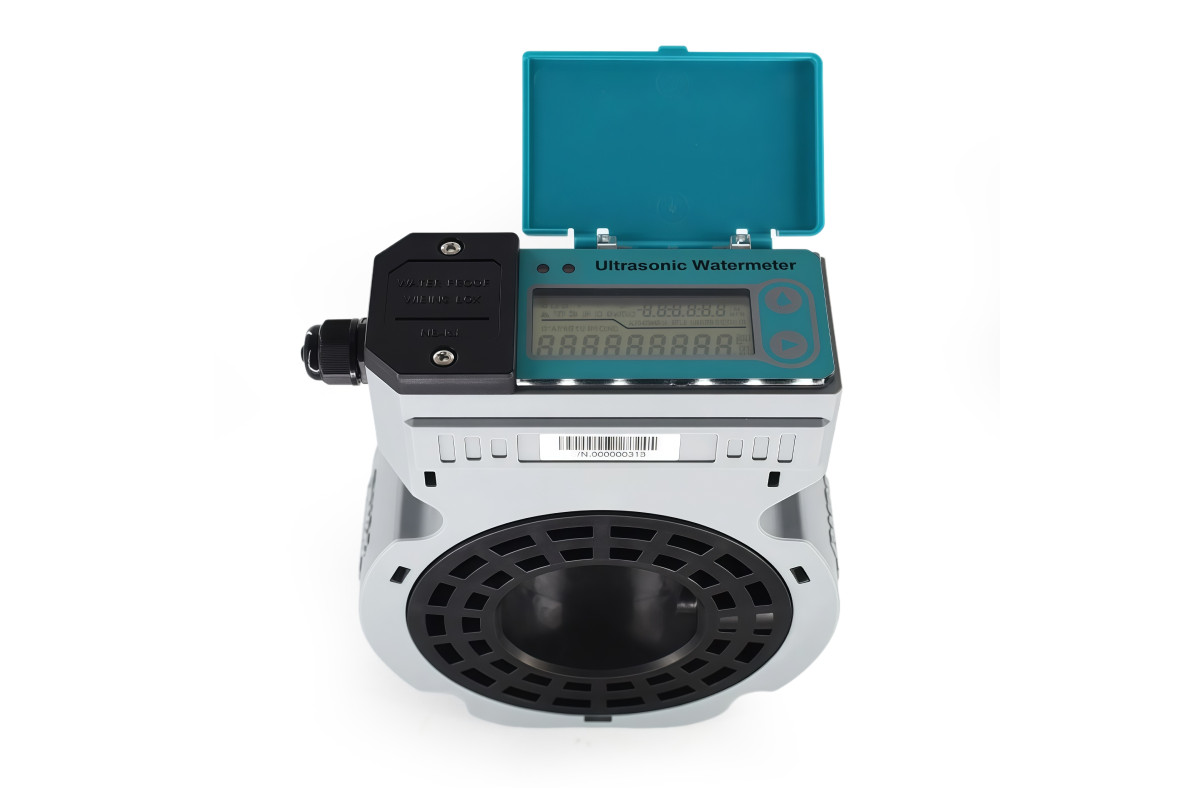

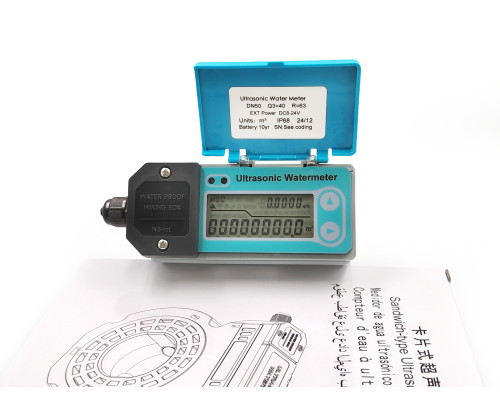

На поверхности водосчетчика расположены две емкостные сенсорные кнопки, обозначенные как  и :
: прокрутка вверх; изменение номера; активные кнопки и дисплей (нажмите и удерживайте 5 секунд).
: прокрутка вниз; перемещение курсора для изменения.
: перемещение от  к , переход к следующему шагу меню; подтверждение операции.
: перемещение от к , выход из текущего меню.

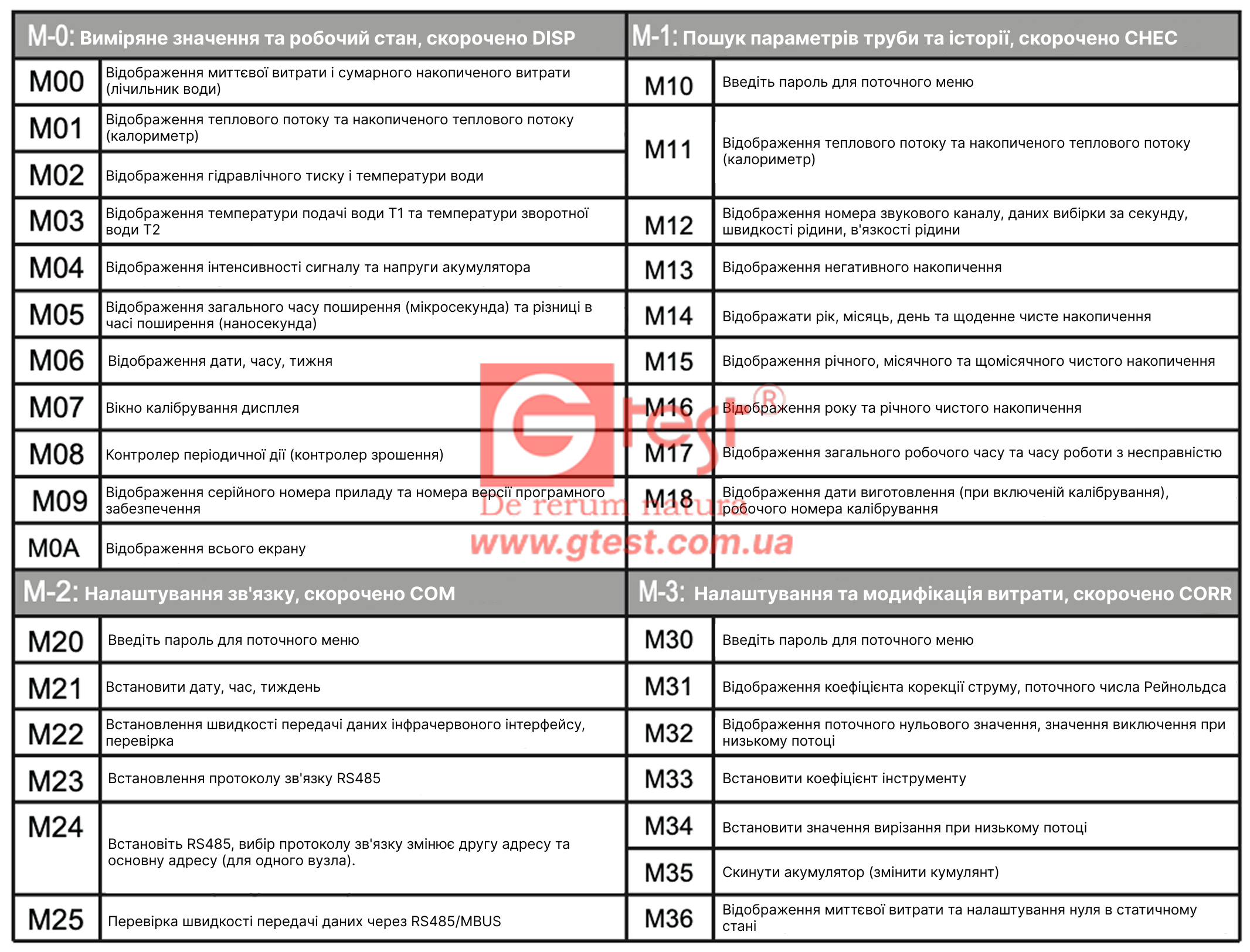

3.2 Отображение окон и инструкция по работе с меню

Существует 4 основных пункта меню водосчетчика.
Например, в главном меню M-0 нажатие кнопки редактирования приведет к входу в подменю M-01, нажатие  отобразит подменю M-02. Нажатие вернет в главное меню M-0.



4. Технические параметры

4. 1. Параметры потока



4. 2 Технологический параметр



5. Метод калибровки

Счётчик воды калибруется методом постоянного тока.
При достижении стабильного расхода в заданной точке, калибруйте счётчик, одновременно измеряя суммарный расход.
Различные методы калибровки могут приводить к ошибкам. Использование метода «старт-стоп» для калибровки счётчика воды также может приводить к ошибкам. При использовании метода «старт-стоп» попробуйте увеличить время калибровки и убедитесь, что продолжительность каждого включения составляет не менее 60 секунд. Чем меньше времени калибровки, тем больше будет погрешность.



6. Прочее

Подробнее см. в руководстве пользователя ультразвукового счётчика воды.
