Программируемые электронные нагрузки SIGLENT

Магазин Gtest® - официальный поставщик источников (блоков) питания постоянного тока в Украину: https://gtest.com.ua/izmeritelnye-pribory/bloky-pitaniya

Серии программируемых электронных нагрузок SDL1000X/SDL1000X-E series



Основные характеристики

• DC 150 V/30 A, максимальная общая мощность 300 W/200 W
• Регулируемый уровень скорости нарастания/падения тока 0.001 A/μs~2.5 A/μs
• 4 статических/динамических режима: CC/CV/CP/CR
• Разрешение по считыванию показаний 0.1 mV, 0.1 mA

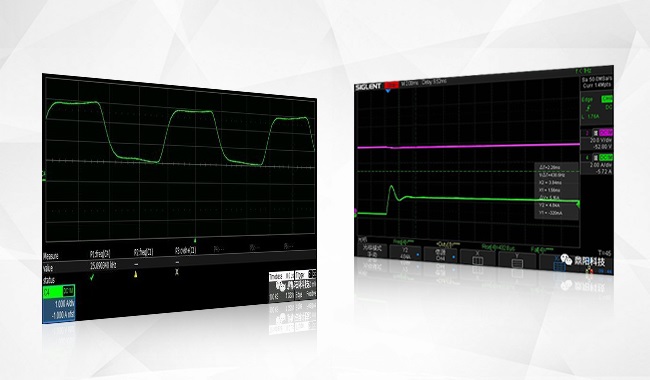

Отличные динамические характеристики, способность симулировать высокоскоростные изменения значений тока

Функция динамического тестирования позволяет переключать нагрузку между двумя установленными параметрами в соответствии с алгоритмами их установки, тем самым осуществлять тестирование динамических характеристик устройства под тестированием. SDL1000X может быть выставлен на максимальную частоту 25 kHz в динамическом режиме CC. Через токовый пробник можно отслеживать высокоскоростные изменения в параметрах тока, а также анализировать формы сигналов. В режиме CV напряжение быстро и стабильно выставляется для тестирования скоростных выходных параметров источника питания. Если мгновенная мощность превышает установленные значения, то прибор задействует соответствующие цепи защиты.



Поддержка 50 установок автоматического программирования

Программные функции способны симулировать множественные тесты, такие как CC, CV, CR, CP, LED, etc. Всего 10 тестовых файлов можно редактировать, при этом каждый тестовый файл поддерживает до 50 установок.

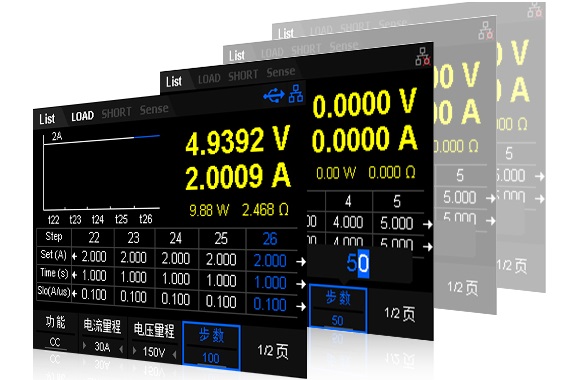

Поддержка 100-шагового перечня тестов

Перечень функций поддерживает среды со встроенными нагрузками, многошаговые, приуроченные с различными состояниями нагрузок. Посредством редактирования пошаговых значений, ширины импульса и изменения каждого шага, нагрузка может генерировать множество сложных комбинаций последовательностей, чтобы соответствовать различным задачам тестирования.

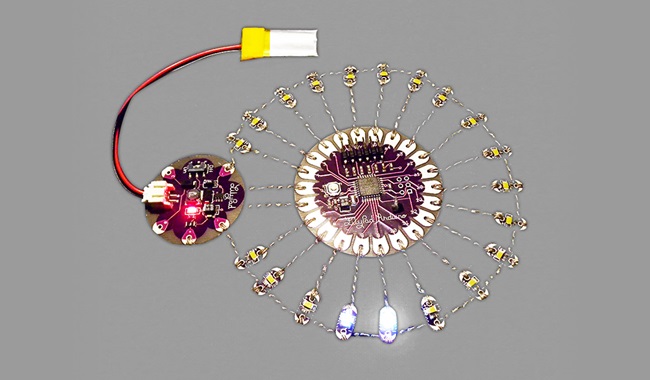

Функция тестирования CR-LED

На основе традиционного режима CR, SDL1000X обладает функцией выставления напряжения на включение диодов, которое может симулировать рабочее состояние реального диода и измерять ток прерывания в ходе тестирования светодиодов.





Функция тестирования батарей

Функция тестирования батарей эффективно информирует о текущих надёжности и заряде батарей. Батарея подвергается тестам на разряд через выставление для этого соответствующих условий как то: напряжение прерывания, ёмкость и время разряда. Для этого задействуются режимы  CC, CP, CR.
