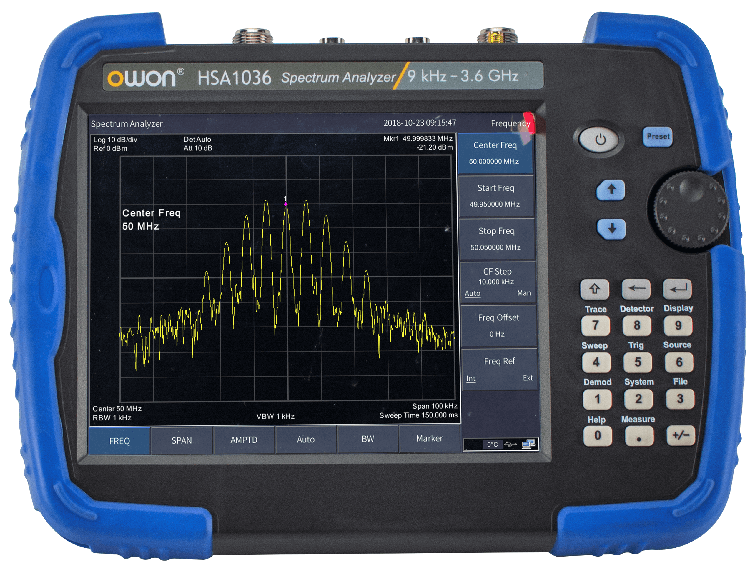

Портативный анализатор спектра серии HSA1000(TG)

+ Частотный диапазон от 9 kHz до 3.6 GHz

+ -160dBm Отображаемый усреднённый уровень шумов

+ Фазовый шум -82dBc/Hz @1Gz и смещение при 10KHz

+ Суммарная точность по амплитуде <1.5dB

+ 10Hz Минимальное разрешение по полосе пропускания (RBW)

СПЕЦИФИКАЦИИ ПРОИЗВОДИТЕЛЬНОСТИ

 Модель        HSA1016TG           HSA1036TG
 Частота
  Диапазон  9kHz-1.6 GHz  9kHz-3.6 GHz
  Разрешение  1Hz
  Частотный диапазон
  Диапазон  0 Hz,100 Hz до максимальной частоты устройства
  Точность  ± интервал/(точки отсчёта -1)
  Внутрення ссылка
  Опорная частота  10.000000 MHz
  Точность опорной частоты

 ±[(дни с момента последней калибровки × коэффициент   старения по частоте)

 + температурная стабильность + начальная точность ]

  Температурная стабильность  <2.5ppm (15℃ to 35℃)
  Коэффициент устаревания  <1ppm/year
  Считывание
  Разрешение частотного маркера  интервал/(кол-во точек развёртки -1)
  Нестабильность  ±(индикация частоты × опорное значение частотной             нестабильности +1% ×   интервал +10% × разрешение  по полосе   пропускания + разрешение частотного   маркера)
  Счетчик частоты
  Разрешение  1 Hz,10 Hz,100 Hz,1 kHz
  Точность  ±(частотный маркер × нестабильность по опорному сигналу   частоты + разрешение показаний счётчика)
  Полоса пропускания
  Разрешение по полосе   пропускания (-3dB)  От 10 Hz до 500 kHz (1-10 пошаговой последовательности), 1 MHz,   3 MHz
  Коэффициент формы фильтра   разрешения (60 dB : 3 dB)  <5: 1 стандартно (цифровой и близко к форме Гаусса)
  Точность  < 5%, стандартно (RBW ≤ 1 MHz)
  Полоса пропускания видео   сигнала (-3 dB)                                                 От 10Hz до 3MHz
                                                                    Спецификации по амплитуде
                                                            Амплитудный и электрический уровень
  Диапазон измерений по амплитуде  DANL* to +20 dBm, ближе к предусилителю
  Опорный электрический уровень  -80 dBm to +30 dBm,0.1dBm шагов
  Предварительное усиление   20 dB, стандартное, 9 kHz to 3.6 GHz
  Диапазон внутреннего     аттенюатора  От 0 до 40 dB, при 1 dB шаге   От 0 до 50 dB, в 1 dB шаге
  Макс. пост. напряжение на входе  50 VDC
  Макс. мощность  +30dBm, усреднённая постоянная мощность
  *Отображаемый усреднённый уровень шумов (DANL)(Понижение на входе = 0 dB, Детектор Образца,
  Усреднение трассировки≥20, 20℃ до 30℃, сопротивление на входе=50 Ω ,RBW нормализуется до 1Hz)
  Предусилитель отключен

 1 MHz~1GHz  -140 dBm (стандартно), <-130 dBm
 HSA1016TG:1GHz~1.6 GHz -138 dBm(стандартно), <-128 dBm
 HSA1036TG:1GHz~3.6 GHz -138 dBm( стандартно ), <-128 dBm
  Предусилитель включен  1 MHz~1GHz  -160 dBm (стандартно), <-150 dBm
 HSA1016TG: 1GHz~1.6 GHz -158 dBm (стандартно), <-148 dBm
 HSA1036TG: 1GHz~3.6 GHz -158 dBm (стандартно), <-148 dBm
  SSB фазовый шум (20℃ до 30℃,fc=1 GHz, RBW=1 kHz,VBW=1 kHz)
  Фазовый шум  <-80 dBc/Hz @10 kHz смещения
 <-100 dBc/Hz @100 kHz смещения
 <-107 dBc/Hz @1 MHz смещения
                                                            Диапазон отображения уровня
  Логарифмическая шкала   координат   1dB ~255dB
  Линейная шкала координат  От 0 до опорного уровня
  Единицы уровня  dBm, dBuW, dBpW, dBmV, dBuV, W,V
  Точки  201~1001
  Количество трассировок  5
  Детекторы  Позитив-пик, негатив-пик, образец, нормал, RMS,AVG, QualPeak
  Функции трассировки  Очистить, написать, удержание максимума, удержание минимума,   Обзор,  Чистая страница, усреднение

  Частотный отклик

  (20℃ до 30℃, 30% до 70% относительная влажность, затухание на входе=21 dB, опорная частота= 50   MHz)

  Предусилитель откл. (fc≥100K)  ±0.8 dB;±0.4 dB (Typical)
  Предусилитель вкл.(fc≥1 MHz)  ±0.9 dB;±0.5 dB (Typical)
  Разности и точность
  Разность при коммутировании   разрешающей полосы частот  RBW=10 kHz, разрешение при регистрации=±0.2 dB, линейное   разрешение=±0.01. Nominal
  Разность затухания на входе  HSA1016(TG): 20℃ ~30℃, fc=50 MHz, Предусилитель откл., 10 dB   затухание РЧ, сигнал на входе 1~40dB ±0.5 dB
 HSA1036(TG): 20℃ ~30℃, fc=50 MHz, Preamplifier Off, 20 dB RF   attenuation input signal 1~50dB ±0.5 dB
  Абсолютная нестабильность по                    Амплитуде  20 to 30, fc=50 MHz, Span=200 kHz, RBW=10 kHz, VBW=10 kHz,   peak detector,10 dB РЧ затухание,95% уровень точности

 Предусилитель откл. ±0.4 dB, уровень входного сигнала -20 dBm

 Предусилитель вкл. ±0.5 dB, уровень входного сигнала -40 dBm
  Нестабильность  Диапазон входного сигнала 0dbm~-50dbm
 ±1.5 dB
  КСВ  вход 10 dB РЧ затухание,1 MHz~1.5GHz
  <1.5,номинал
  Искажения и ложные реакции
  Искажения вторичной гармоники  fc ≥ 50 MHz,Предусилитель откл., входной сигнал -30 dBm, 0 dB   РЧ затухание, 20 ℃ to 30 ℃
 -65dbc
  Интермодуляция третьего порядка  fc ≥ 50 MHz
 +10 dBm
  1 dB Сжатие усиления  fc ≥ 50 MHz, 0 dB РЧ затухание, Предусилитель откл. , 20℃ to 30℃
  >+2 dBm, номинал
  Остаточный ответ  соединение 50 Ω нагрузки на входной порт, 0 dB затухание на   входе, 20℃ to 30℃
 <-85 dBm, стандартное
  Ложные сигналы на входе  -30 dBm сигнал на входном миксере, 20℃ to 30℃
 <-60 dBc
  Время развёртки и синхронизация
  Время развёртки  100HzSPAN3GHz 10ms to 3000s
 Нулевая ширина развёртки 10ms to 3000s
  Режим  Непрерывный, одиночный
  Трекинг генератор
  Диапазон частоты на выходе  100 kHz~1.6GHz  100 kHz~3.6 GHzТрекинг   генератор)
  35 MHz~3.6 GHz(Генератор-         источник)
  Диапазон мощности на выходе  -30 dBm~0 dBm   -40 dBm~0 dBm
  Разрешение уровня мощности на   выходе  1dB
  Пологость выходного сигнала  ± 3 dB
  Максимальный безопасный   обратный уровень  Усреднённая общая мощность:± 30 dBm,DC : ±50 VDC
  Демодуляция звукового сигнала
  Частотный диапазон  100 kHz to 1.6 GHz  100 kHz to 3.6 GHz
  Тип демодуляции  FM/AM
  Измерения амплитудной модуляции
  Частотный диапазон  100 kHz to 1.6 GHz  100 kHz to 3.6 GHz
  Скорость модуляции  20 Hz до 100 kHz
  Точность скорости модуляции  1Hz,номинал

 (Скорость модуляции < 1 kHz)

 <0.1% скорость модуляции, номинал (Скорость модуляции ≥ 1 kHz)
  Глубина  5% to 95%
  Точность глубины  ±4%, номинал
  Измерения частотной модуляции
  Частотный диапазон  100 kHz до 1.6 GHz  100 kHz до 3.6 GHz
  Скорость модуляции  20 Hz до 100 kHz
  Точность скорости модуляции   1Hz,номинал

 (Скорость модуляции < 1 kHz)

 <0.1% скорость модуляции, номинал (Скорость модуляции ≥ 1 kHz)
  Отклонения  20 Hz to 200 kHz
  Точность отклонений  ±4%, номинал
  Входы и выходы
  RF входной коннектор  50 Ω,N-type female
  Выход трекинг генератора  50 Ω,N-type female
  От внешнего триггера  BNC female
  10 M опорный вход/выход  50 Ω,BNC
  Интерфейсы  USB HOST, USB DEVICE, LAN, разъём наушников, GPS&BDS
  Общие технические спецификации
  Дисплей  8 дюймов сенсорный ЖКИ
  Вес (без упаковки)  Около 2.5 kg
  Размеры (W × H × D)  265mm*190mm*58mm
  Рабочая температура  0~40 ℃
  Температура хранения  -20 °C to +60 °C
  Мощность  100V~240V 50/60Hz
  Аккумулятор  7.4V 9100mAh
