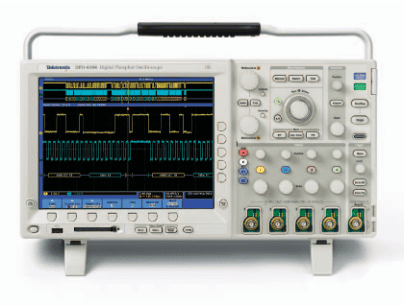

ОСЦИЛЛОГРАФ С ЦИФРОВЫМ ЛЮМИНОФОРОМ СЕРИИ DPO4000. ЧАСТЬ 1

Осциллографы с цифровым люминофором серии DPO4000. Удобство и быстрота отладки и измерений без проблем!

Элементы управления Wave Inspector®

Попробуйте представить себе эффективную работу в Интернете без таких поисковых систем как Google и Yahoo, таких функций браузера как «Избранное» и «Ссылки» и без таких поставщиков услуг Интернета как AOL или MSN. Тогда вы поймете, что чувствуют пользователи большинства современных цифровых осциллографов, пытаясь использовать длинную память их приборов для регистрации сигналов. Длина памяти, то есть количество выборок, которые прибор может оцифровать и сохранить в одном цикле сбора данных, – одна из важнейших характеристик осциллографа. Чем больше длина памяти, тем больше время, в течение которого можно фиксировать сигнал с высоким разрешением (при большой частоте выборки). Первыe цифровые осциллографы могли захватывать и записывать всего 500 точек, что серьезно затруднял сбор всей нужной информации об исследуемом событии или сигнале. Со временем производители осциллографов, в соответствии с требованиями рынка, стали предоставлять приборы с более увеличенной длиной памяти, обеспечивающие захват сигналов с высоким разрешением на продолжительных интервалах времени, так что теперь осциллографы среднего класса поставляются с памятью на несколько миллионов выборок, либо в стандартной, либо в дополнительной комплектации.

Для исследования сигналов, захваченных в память, которая имеет длину в миллионы выборок, необходимо просмотреть тысячи экранов осциллографа. В то время как длина памяти со временем значительно увеличилась и удовлетворяет требованиям подавляющего большинства применений, разработке эффективных средств просмотра и анализа длинной памяти а также перемещения по ним не уделялось должного внимания. Приборы серии DPO4000 устанавливают новые стандарты работы с длинными записями сигнала благодаря перечисленным далее новым элементам управления Wave Inspector®:

Элементы управления Wave Inspector® значительно повышают эффективность перемещения по осциллограммам, их просмотра и анализа данных.

Возможности и преимущества

Модели с полосой пропускания 1 ГГц, 500 МГц, 350 МГц.
4-канальные модели.
Частота выборки на каждом каналe до 5 Гвыб./с.
Длина памяти на каждом канале 10 млн. выборок.
Максимальная скорость захвата сигналов 50 000 осциллограмм в секунду
Элементы управления Wave Inspector повышают эффективность анализа осциллограмм.
Функции последовательной синхронизации и анализа шин I2C, SPI, CAN, LIN, FlexRay и RS-232/422/485/UART.
Цветной экран XGA 10,4 дюйма (264 мм)
Малая занимаемая площадь на рабочем столе: всего 137 мм в глубину и масса 5 кг.
Гнезда USB и CompactFlash на передней панели для быстрого подключения устройств хранения данных.
Встроенный порт Ethernet.
Подключение Plug ‘n’ Play программные средства анализа.
Порт USB 2.0 для непосредственного управления осциллографом с компьютера с использованием USBTMC.
Пакет расширенной синхронизации.
Дистанционный просмотр и управление с помощью средств e*Scope®.
Возможность совместной работы с логическими анализаторами Tektronix.
Интерфейс пробников TekVPI® с поддержкой автоматической установки масштаба и единиц для активных, дифференциальных и токовых пробников.
HDTV и пользовательская видеосинхронизация.

Области применения

Разработка и отладка встроенных систем.
Исследование переходных процессов. Измерения в силовых цепях.
Разработка и отладка видеотехники. Спектральный анализ.
Разработка и отладка автомобильной электроники.
Производственные испытания и контроль качества.
Разработка и анализ электромеханических устройств.
Разработка биомедицинских изделий. Средства промышленного контроля.

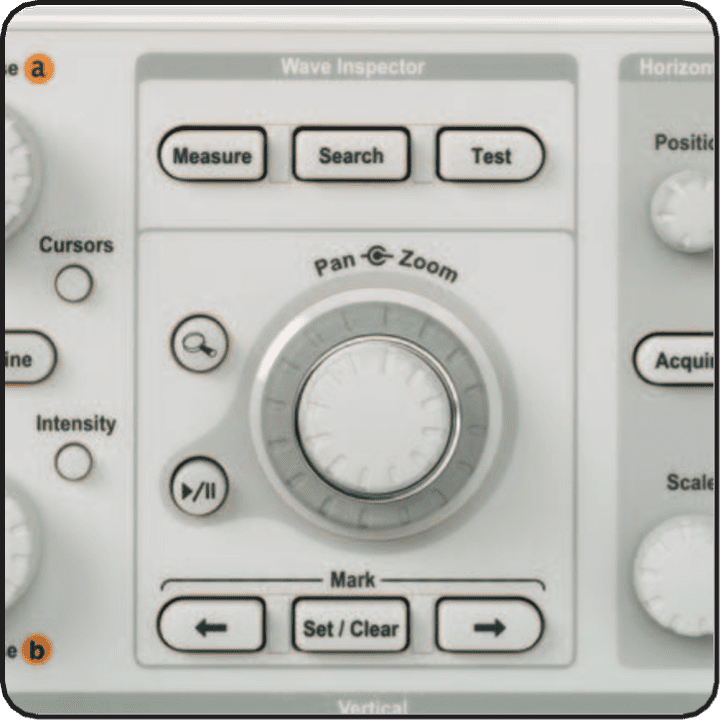

Масштаб/просмотр. Специальная двухрядная ручка на передней панели служит инту итивно понятным средством управления установкой масштаба и просмотра. Внутренняя ручка служит для установки коэффициента масштабирования (масштаба). При повороте ручки по часовой стрелке включается масштабирование и увеличивается коэффициент масштабирования; при повороте ручки против часовой стрелки коэффициент масштабирования уменьшается, и в конечном счете масштабирование выключается. Внешняя ручка служит для перемещения окна масштабирования по осциллограмме с целью быстрого доступа к нужной части сигнала. Кроме того, внешняя ручка снабжена обратной связью по усилию, определяющей скорость просмотра сигнала. Чем сильнее повернута внешняя ручка, тем быстрее перемещается окно масштабирования. Чтобы изменить направление просмотра, достаточно повернуть ручку в другую сторону. Теперь для настройки масштаба не требуется перемещаться по многочисленным меню.

Воспроизведение/пауза. Специальная кнопка воспроизведения-паузы на передней панели служит для автоматической прокрутки осциллограммы на экране для просмотра и поиска аномалий и событий, представляющих интерес. Скорость и направление воспроизведения задаются с помощью интуитивно понятных операций с ручкой просмотра. В этом случае поворот ручки на больший угол также приводит к ускорению прокрутки осциллограммы, а для изменения направления прокрутки достаточно повернуть ручку в другую сторону.

Метки пользователя. На осциллограмме обнаружилось что-то интересное? Чтобы установить на осциллограмме одну или несколько «закладок», нажмите на передней панели кнопку установки меток. Для перемещения по меткам достаточно нажимать на передней панели кнопки «Предыдущая» () и «Следующая» ().

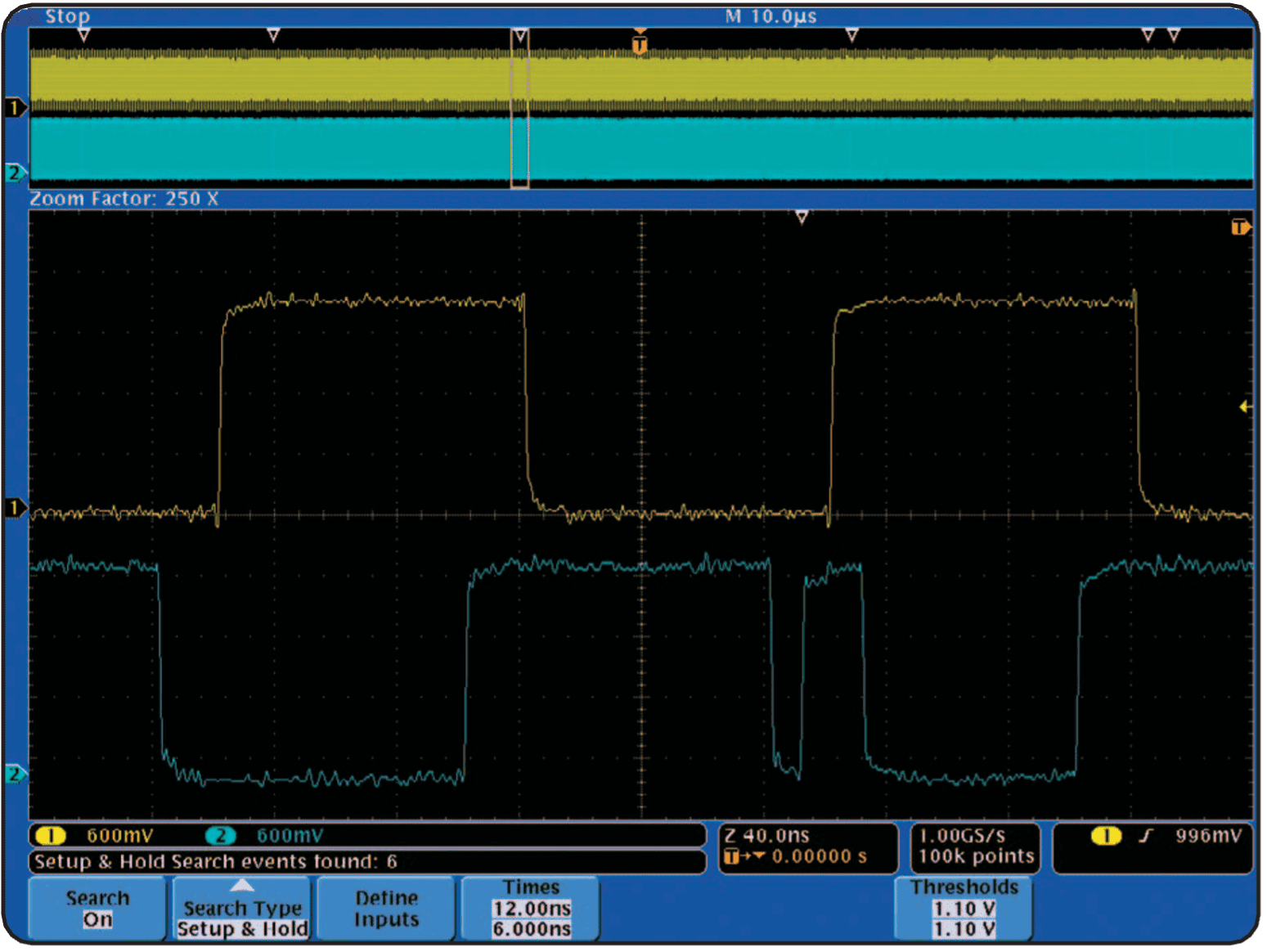

Поиск по времени установки и фиксации с определением множества нарушений времени установки и фиксации в одном цикле сбора данных.

Метки поиска. Вам жалко тратить время на просмотр всей записи в поисках нужного события? В осциллографах серии DPO4000 имеется надежное средство поиска по осциллограмме, позволяющее проводить поиск в вашей длинной памяти по условиям, заданным пользователем. Все имеющиеся события выделяются метками поиска, что упрощает перемещение между ними с помощью кнопок «Предыдущая» () и «Следующая» () на передней панели. В число условий поиска входят фронты, длительность импульса, рант, логические условия, время установки и удержания, время нарастания или спада, а также содержимое пакетов шин I2C, SPI, CAN, LIN, FlexRay и RS-232/422/485/UART.

Запуск на последовательные потоки данных и их анализ

Длинная память чаще всего используется при анализе последовательных данных во встроенных системах. Встроенные системы можно встретить буквально повсюду. В них могут входить самые разнообразные виды устройств, в том числе микропроцессоры, микроконтроллеры, процессоры цифровой обработки сигналов, О3У, EPROMs, микросхемы программируемой логики, аналого-цифровые и цифро-аналоговые преобразователи и микросхемы ввода- вывода. Обмен информацией между всеми этими устройствами и внешним миром, как правило, осуществляется по многоразрядным параллельным шинам. Но в настоящее время параллельные шины во встроенных системах все чаще заменяются последовательными, занимающими меньше места на плате, требующими меньшего числа выводов и потребляющими меньше энергии.

Эти системы оснащаются встроенными тактовыми генераторами; для повышения помехоустойчивости применяется дифференциальная передача сигналов, и что всего важнее, подобные системы стоят дешевле. Jроме того, имеется богатый выбор готовых компонентов, выпущенных хорошо зарекомендовавшими себя производителями, что позволяет ускорить разработку данных устройств. У систем с последовательными шинами много преимуществ, но вместе с тем в них появляются проблемы, отсутствующие у их предшественников (параллельных систем). Устранение неполадок в последовательных шинах и системах затруднено тем, что в них сложнее выявить нужные события и нелегко понять, что же отображается на экране осциллографа.

С установленными дополнительными модулями DPO4AUTOMAX, DPO4COMP и DPO4EMBD oсциллографы серии DPO4000 позволяют решить эти проблемы. Они являются лучшими приборами для работы с низкоскоростными последовательными шинами, такими как I2C, SPI, CAN, LIN, FlexRay и RS-232/422/485/UART.

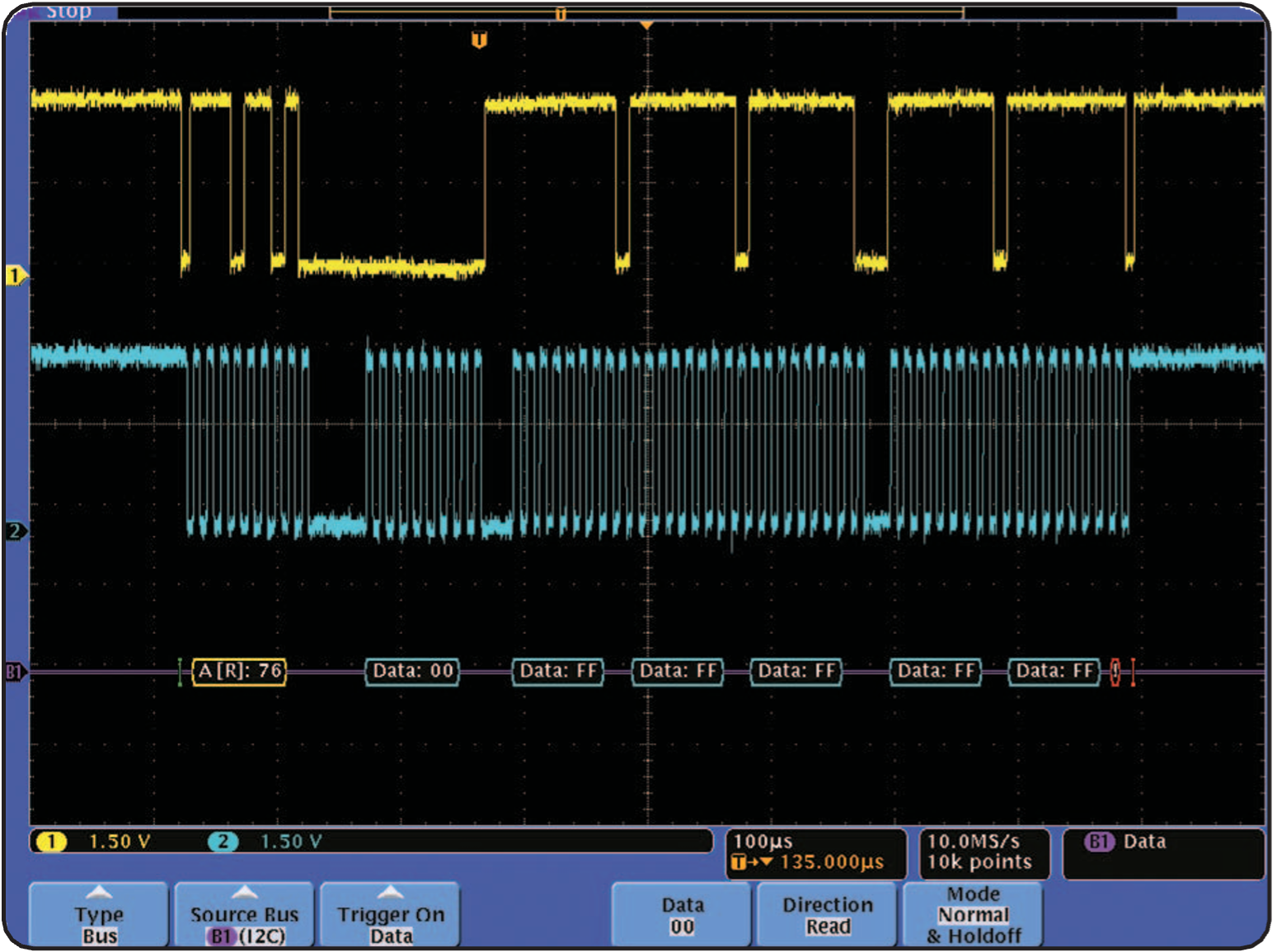

3апуск по выбранному пакету данных, проходящему по шине I2C. Желтая осциллограмма – данные, синяя – тактовые сигналы. На осциллограмме шины отображается содержимое декодированного пакета, в том числе сигналы Start, Address, Read/Write, Data, Missing Ack и Stop.

Отображение шины. Обеспечивает представление шины на более высоком уровне с отображением на экране осциллографа отдельных сигналов, (тактовый сигнал, данные, chip enable и т. п.), составляющих шину, что упрощает идентификацию начала и конца пакетов и выделение компонентов пакета, таких как адрес, данные, идентификатор, циклический код проверки и т. п.

Синхронизация на последовательные потоки данных. 3апуск по содержимому пакета, например по началу пакета, заданным адресам, указанному содержимому (данным), уникальным идентификаторам и т. п. широко применяемых в низкоскоростных последовательных интерфейсах, например I2C, SPI, CAN, LIN, FlexRay и RS-232/422/ 485/UART.

Декодирование шины. Вы устали от просмотра осциллограмм и подсчета тактовых импульсов, в попытке установить, какой бит представляет 1, какой – 0, собирания битов в байты и определения шестнадцатиразрядного значения? Пусть осциллограф сам сделает это! После настройки шины осциллограф расшифровывает каждый пакет, проходящий по ней, и отображает его значение в шестнадцатиразрядном, двухразрядном, десятичном представлении (только для LIN и FlexRay) или в кодах ASCII (только для RS-232/422/485/UART) на осциллограмме сигналов шины.

Таблица событий. Помимо просмотра декодированных данных пакета непосредственно на осциллограмме можно вывести на экран табличное представление всех захваченных пакетов, так же как в логическом анализаторе. Пакеты имеют временные метки и организованы в последовательный список со столбцами для каждого компонента (адрес, данные и т. п.).

Поиск. 3апуск на последовательные потоки данных помогает выделить нужное событие, но что делать, если после его захвата требуется изучить соседние данные? Ранее пользователям приходилось искать событие, вручную прокручивая осциллограмму, подсчитывая и преобразуя биты.

Осциллографы серии DPO4000 производят поиск по условиям, заданным пользователем, в собранных данных, в том числе в содержимом последовательных пакетов. Каждое совпадение с условиями отмечается меткой поиска. Для быстрого перемещения между метками достаточно нажать на пере- дней панели кнопку «Предыдущая» () и «Следующая» ().

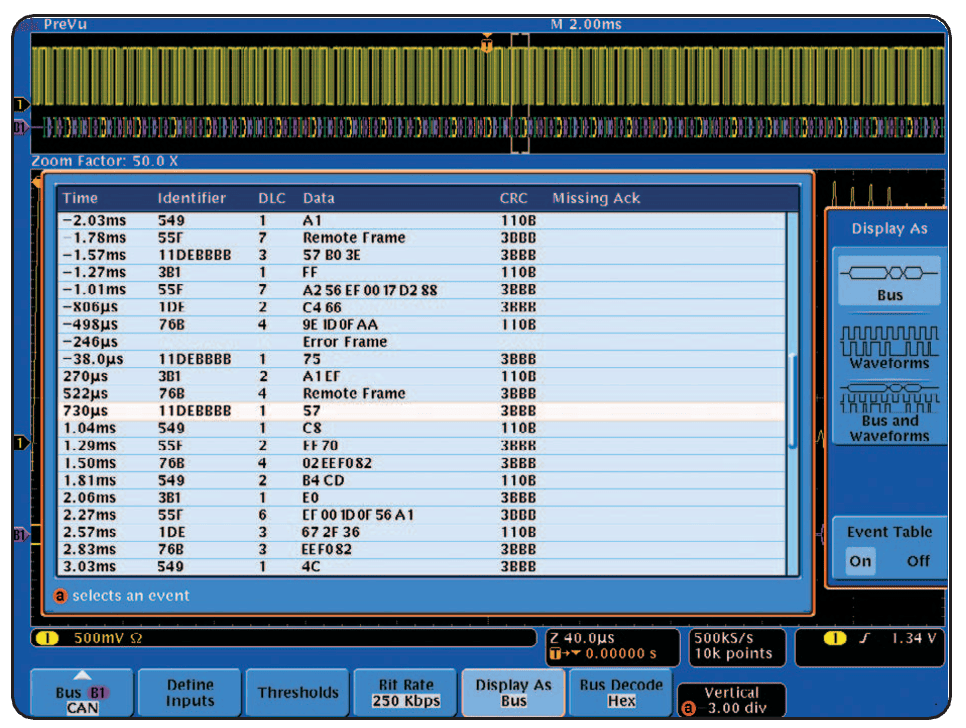

В таблице декодированых пакетов отображаются декодированные части пакета CAN: идентификатор, управление каналом передачи данных, данные и контрольный циклический избыточный код для каждого пакета в длинной пямяти.

Великолепные рабочие характеристики и функциональные возможности прибора

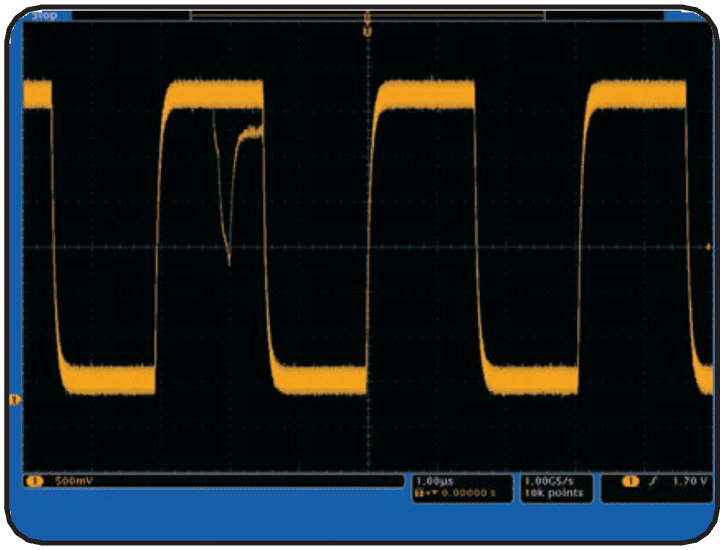

Осциллографы серии DPO4000 с цифровым люминофором обеспечивают рабочие характеристики необходимые для представления самых сложных сигналов. Полоса пропускания от 350 МГц до 1 ГГц, и минимальное значение соотношения максимальной частоты выборки / верхняя частота полосы пропускания равное пяти на каждом канале со встроенной интерполяцией sinx / x позволяет уверенно захватывать и точно отображать самые быстрые изменения сигнала. Стандартная длина памяти 10 млн выборок на каждом канале обеспечивает захват сигналов в длинную память с высоким разрешением по времени.

В осциллографах серии DPO4000 реализованы различные средства анализа сигнала, в том числе курсоры, 29 автоматических измерений, статистика и расчет осциллограмм. Несмотря на малые размеры (всего 137 мм в глубину) и массу (5 кг), приборы серии DPO4000 обеспечивают исключительные рабочие характеристики.

У них крупный 10,4-дюймовый экран XGA и органы управления по вертикали с ручками для каждого канала. Новый интерфейс пробников TekVPI® может служить эталоном простоты в использовании. Пробники TekVPI оснащены индикаторами состояния и элементами управления, а также кнопкой меню пробника, размещенной непосредственно на корпусе компенсатора.

Эта кнопка вызывает на экран осциллографа меню пробника со всеми настройками и элементами управления, относящимися к пробнику. В интерфейсе TekVPI используется новая архитектура управления питанием пробника, позволяющая непосредственно подсоединять токовые пробники без громоздкого отдельного источника питания. И наконец, пробниками TekVPI можно управлять дистанционно через интерфейс USB, GPIB или Ethernet, что обеспечивает высокую гибкость решений в автоматизированных измерительных системах.

Осциллографы серии DPO4000 обеспечивают беспрецедентный новый уровень работы с шиной USB в режиме Plug ‘n’ Play и подключения к ПК. Для вывода из прибора собранных данных и результатов измерений достаточно подсоединить осциллограф USB-кабелем к ПК.

В число поставляемых приложений входят программное обеспечение NI LabVIEW Signal-Express™ Tektronix Edition LE, OpenChoice® Desktop, а также панели инструментов Microsoft Excel и Word, что позволяет быстро и просто устанавливать прямую связь с компьютером, работающим под управлением Windows. Порты USB и CompactFlash на передней панели предоставляют возможность сохранения осциллограмм, настроек прибора и данные осциллограмм на устройства хранения данных.

Не имеющие аналогов элементы управления Wave Inspector® в сочетании с исключительно высокими рабочими характеристиками DPO4000, широким набором функций и новым дизайном корпуса обеспечивают исключительные возможности работы для пользователей.
