ОПЦИИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ДЛЯ АНАЛИЗАТОРА СПЕКТРА РЕАЛЬНОГО ВРЕМЕНИ (ЧАСТЬ 1)

Опции измерительного программного обеспечения для RSA3408 • RSA3303A • RSA3308A • WCA230A • WCA280A

Синхронизация, регистрация и анализ сигналов

Хотите наблюдать за динамикой изменения частоты, амплитуды и модуляции во времени. Bыполнив захват сигналов всего один раз, анализаторы спектра в реальном времени (RTSA) осуществляют непрерывную регистрацию событий, связанных с изменением РЧ сигналов, и позволяют выполнять одновременный анализ сигналов в частотной, временной и модуляционных областях с корреляцией по времени. B одном комплекте Bам предлагаются функциональные возможности векторного анализатора сигналов, широкополосного анализатора спектра и уникальные функции RTSA для выполнения синхронизации-регистрации-анализа сигналов. Дополнительное программное обеспечение, ориентированное на различные виды применения позволяет совместно с анализаторами спектра реального времени (RTSA) осуществлять оценку технических характеристик и обнаруживать и устранять неполадки в Bаших конкретных разработках и приложениях.

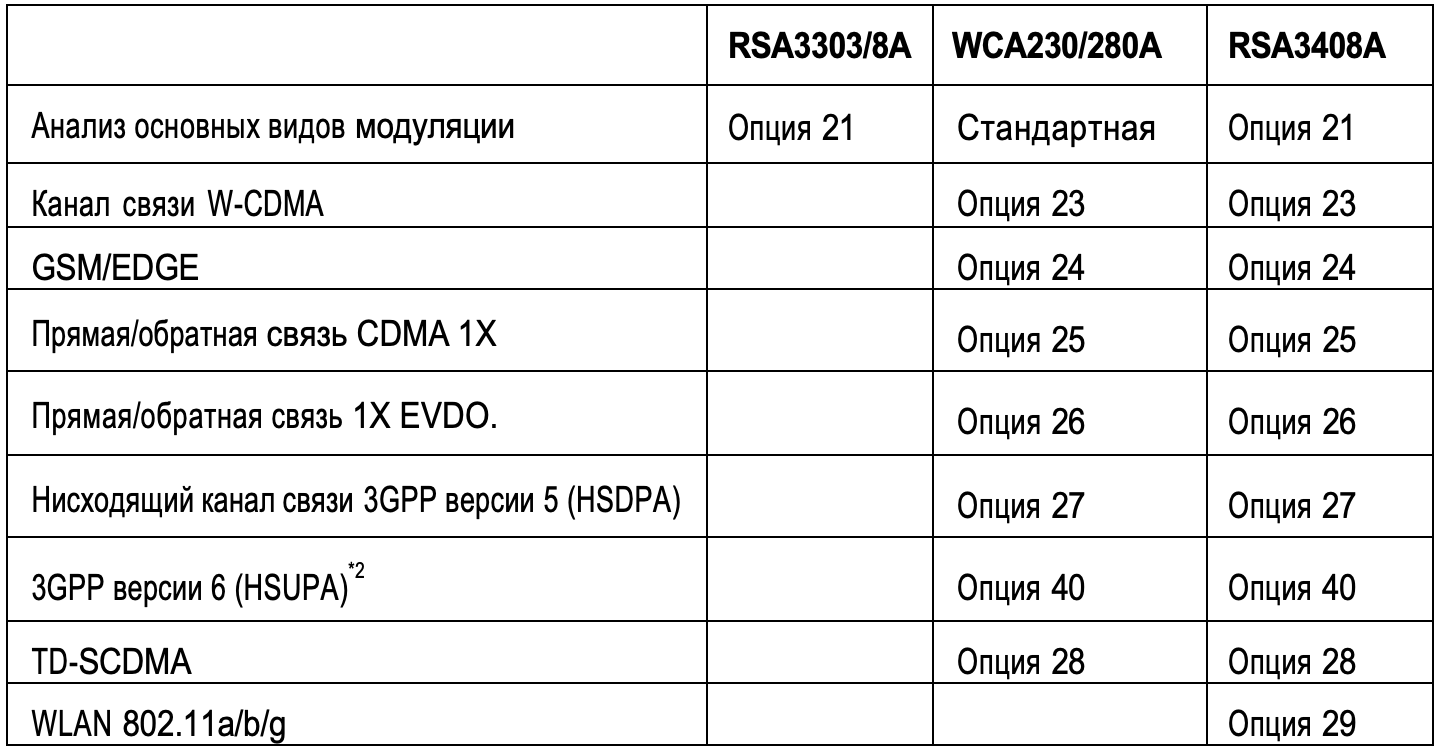

^*2 Для анализа сигналов 3GPP версии 6 (HSUPA) опции 23, 27 обязательны наряду с опцией 40

Возможности и преимущества

• Cинхронизация
• Эксклюзивная синхронизация по частотной маске от Tektronix облегчает регистрацию нестационарных радиочастотных сигналов для разных событий благодаря синхронизации при любом изменении в частотной области
• Регистрация
• Bсе входные сигналы в полосе захвата до 15 МГц'1 непрерывно записываются в память прибора
• Большая длина памяти позволяет проводить полный анализ сигналов во времени, не выполняя многократный захват сигналов
• Интерфейсы с пробниками TekConnect® для захвата РЧ сигналов и основной полосы частот
• Анализ
• Анализ изменения частоты, амплитуды и модуляции во времени.
• Одновременный анализ в нескольких областях обеспечивает быстрый и полный анализ сигнала в частотной, временной, кодовой и модуляционной областях
• Анализ основных видов цифровой модуляции
• Кодограмма предоставляет простые графические средства анализа мощности кода для отдельных сигналов по отношению ко времени
• Основной анализ передачи радиосигналов через эфир позволяет проверять взаимодействие между базовой станцией и оборудованием пользователя.
• Анализ источника сигнала позволяет упростить измерения фазового шума, джиттера (дрожания) и стабилизации частоты

Области применения

• W-CDMA
• HSUPA
• HSDPA
• GSM/EDGE
• CDMA2000 1x
• CDMA2000 1x EV-DO
• TD-SCDMA
• Радиочастотная идентификация RFID
• Фазовый шум
• Джиттер (Дрожание)
• Беспроводные локальные сети IEEE 802.11a/b/g WLAN
• Квадратурная фазовая манипуляция со сдвигом OQPSK (Zigbee) IEEE 802.15.4
• P25 (анализ сигналов C4FM)
• Анализ цифровой модуляции

Характеристики

Опция 21 – Hабор для расширенных измерений (стандартный в серии WCA200A)

Формат модуляции – BPSK, QPSK, OQPSK, p/4 – DQPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, GMSK, GFSK, ASK, FSK, DSB-ASK, OOK, PR-ASK, SSB-ASK, OOK поднесущей, BPSK поднесущей, C4FM (фиксированная скорость передачи символов).

Максимальная скорость передачи символов – RSA3408A: 51,2 Мвыб/с. Серия WCA200A: 25,6 Мвыб/с.

Предварительные настройки параметров – PDC, PHS, NADC, TETRA, GSM, CDPD, Bluetooth, IEEE 802.15.4 OQPSK (Zigbee), P25.

Формат отображения векторных диаграмм – Отображение местоположения символа, измерение погрешностей частоты и смещения исходной точки.

Формат отображения диаграмм в виде «созвездия» – Отображение символа, измерение погрешностей частоты и смещения исходной точки.

Формат отображения глазковой диаграммы – Отображение сигналов I/Q/сетки (1 – 16 символов).

Формат отображения диаграмм векторов ошибок – Измерение амплитуды вектора ошибки, ошибки амплитуды, фазовой погрешности, качества формы сигнала (r), измерение погрешностей частоты и смещения исходной точки.

Формат кодирования – NRZ-L (8 периодов), NRZ-L (4 периода), NRZ-L (2 периода), ШИМ, одноразрядный регистр, Миллер, измененный Миллер, Миллер (M_2), Миллер (M_4), Миллер (M_8), Манчестер, NRZ.

Формат отображения таблицы символов – двоичный, восьмеричный, шестнадцатеричный.

Анализ источника сигнала – Измерения фазового шума, джиттера (дрожания) и автоматической стабилизации частоты

Стандарты RFID – ISO/IEC 18000, часть 4, режим 1. ISO/IEC 18000, часть 6, тип A, B, C. ISO/IEC 14443, тип A, B. EPC Global Generation 1, класс 0, класс 1.

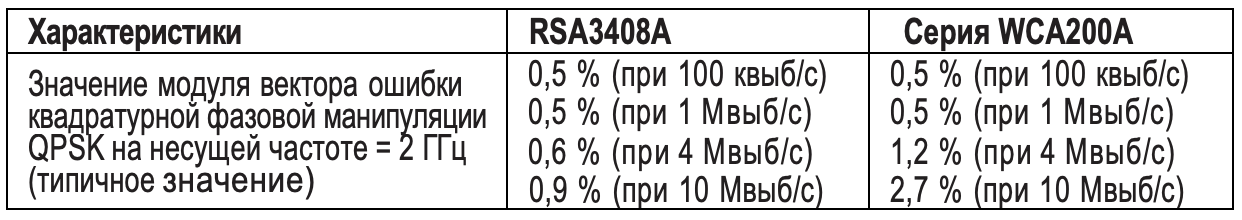

Цифровая демодуляция

GMSK (диапазон 1 МГц) – Модуль вектора ошибки ≤1,8%; ошибка амплитуды ≤1,2%; фазовая погрешность ≤1,0°. 64-позиционная квадратурная АМ 64QAM,

5,3 Мвыб./с, несущая 1 ГГц (диапазон 15 МГц) – Модуль вектора ошибки ≤2,5% (типичные значения).

Квадратурная фазовая манипуляция QPSK, 3,84 Мвыб./с, несущая 2 ГГц (диапазон 15 МГц) – Модуль вектора ошибки ≤2,5% (типичные значения).

Анализ источника сигнала

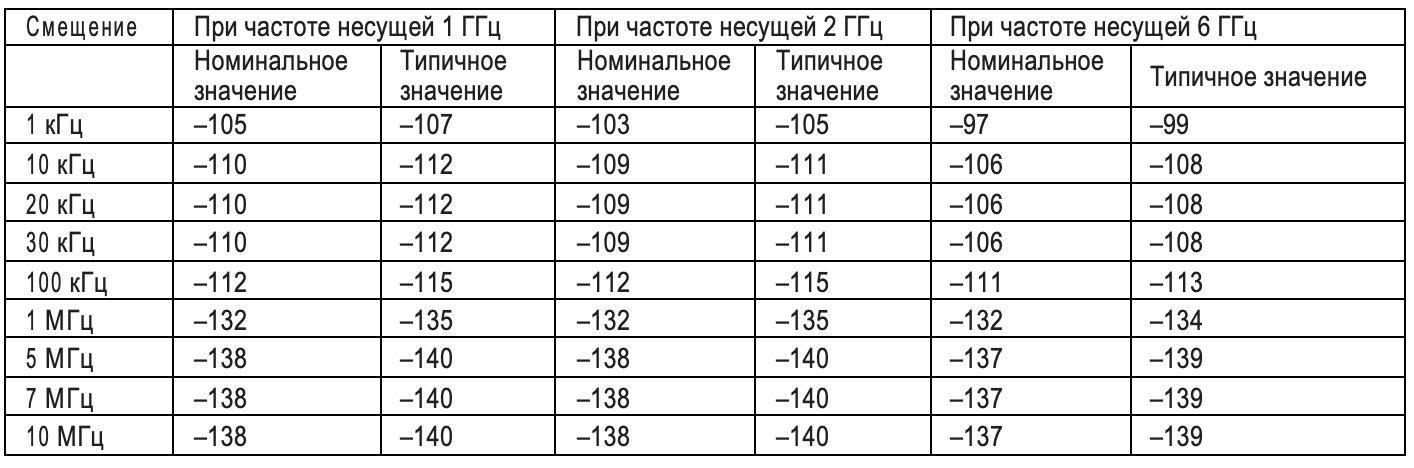

Стабильность RSA3408A

Внеполосный шум дБц/Гц

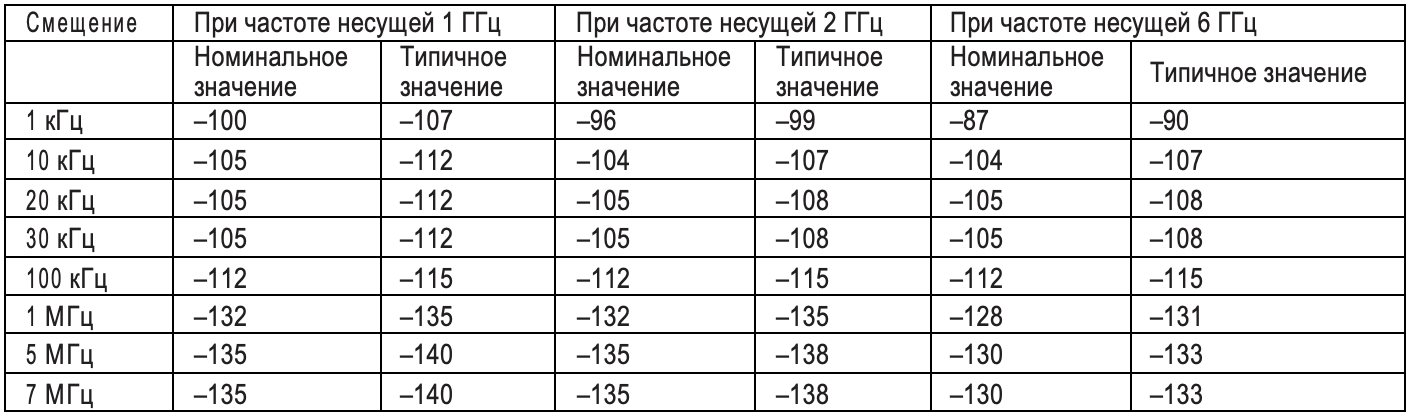

Стабильность WCA280A/230A и RSA3308A/3303A

Внеполосный шум дБц/Гц

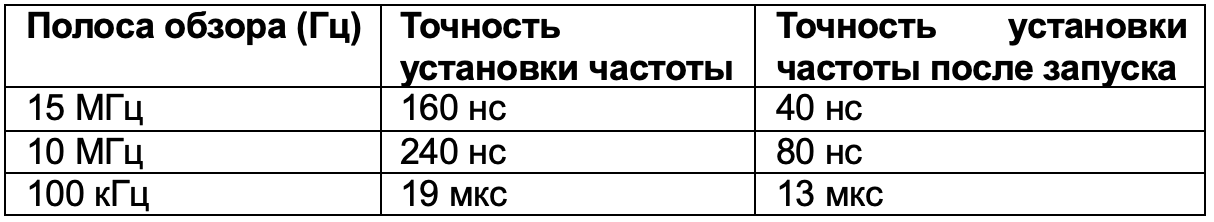

Время стабилизации частоты

RSA3408A (типичные значения)

Входная мощность – –5 дБм.

Делитель мощности РЧ – 0 дБ.

Коэффициент сглаживания – 1. Диапазон – ≥10 МГц.

Частота входного сигнала – 100 МГц – 101 МГц.

Порог стабилизации частоты – 100 кГц.

Диапазон – 100 кГц.

Частота входного сигнала – 10 МГц – 10,01 МГц.

Серия RSA3300A/серия WCA200A (типичные значения)

Входная мощность – –5 дБм.

Делитель мощности РЧ – 0 дБ.

Коэффициент сглаживания – 1.

Диапазон – ≥10 МГц.

Частота входного сигнала – 100 МГц – 101 МГц.

Порог стабилизации частоты – 100 кГц.

Диапазон – 100 кГц.

Частота входного сигнала – 10 МГц – 10,01 МГц.

Опция 23 – анализ сигналов восходящего канала связи W-CDMA

Bыполнение основных измерений для 3GPP TS34.121, включая возможности анализа PRACH. Поддерживает следующие измерения – «созвездие», амплитуда вектора ошибки, «глазковая» диаграмма, таблица символов, спектрограмма CDP, CDP по отношению к сокращенному коду, CDP по отношению к символу, CDP по отношению к временному интервалу, «созвездие» для символов, амплитуда вектора ошибки для символов, «глазковая» диаграмма для символов. Поддерживает сигналы восходящего канала связи W-CDMA – DPDCH 9, выделенный канал физических данных/DPCCH (выделенный канал физической проверки), PRACH (канал физических данных с произвольной выборкой), PCPCH (канал физических общих пакетов).

Порог стабилизации частоты – 1 кГц

Порог стабилизации частоты – 1 кГц

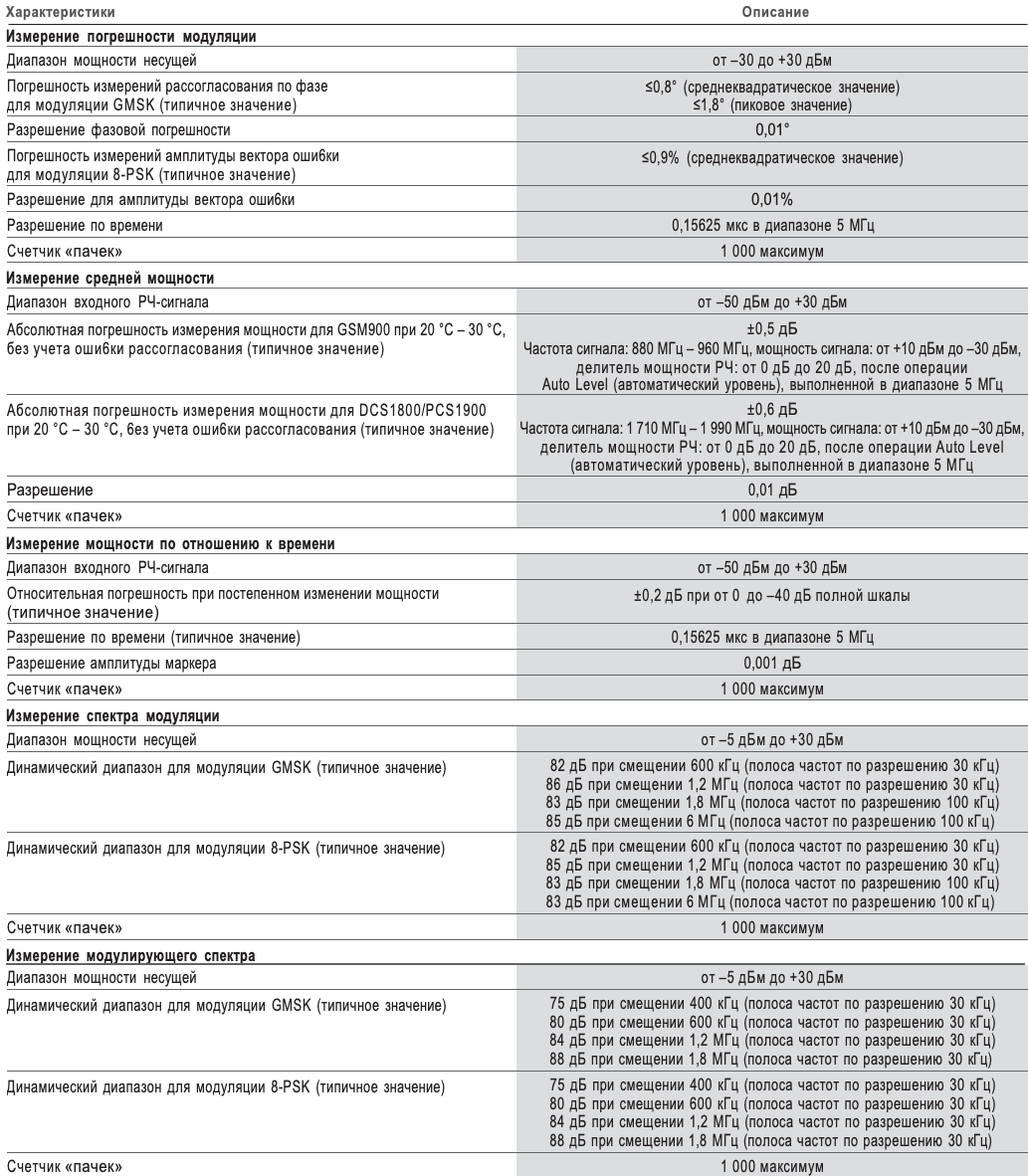

Опция 24 – программное обеспечение для анализа сигналов GSM/EDGE

Выполнение основных измерений для ETSI TS 100 910 и 3GPP TS45.005.

Тип импульса: обычный.

Опция 25 – программное обеспечение для анализа сигналов cdma2000 1x

Выполнение основных измерений для сигналов прямой связи cdma2000 (3GPP2 C.S0010), а также обратной связи (3GPP2 C.S0011).

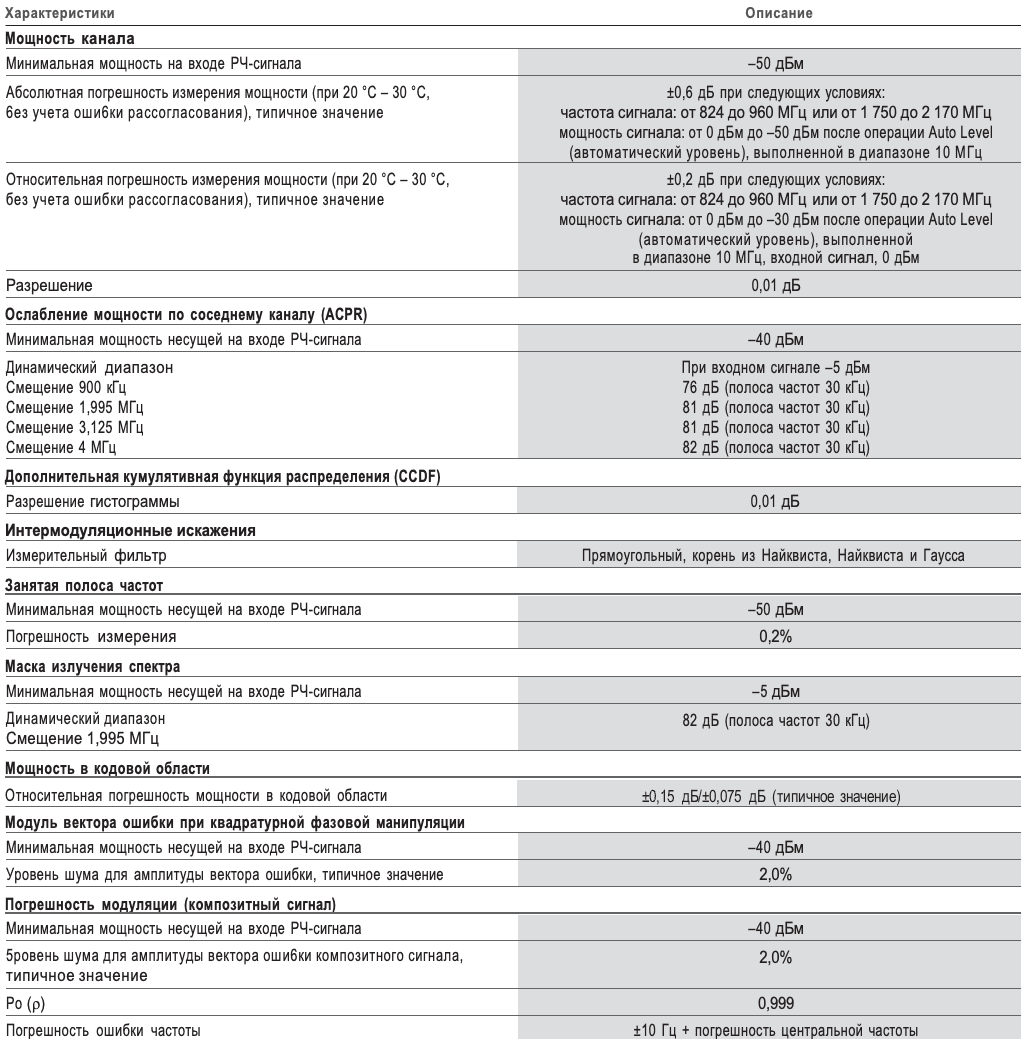

Прямая связь cdma2000 1x

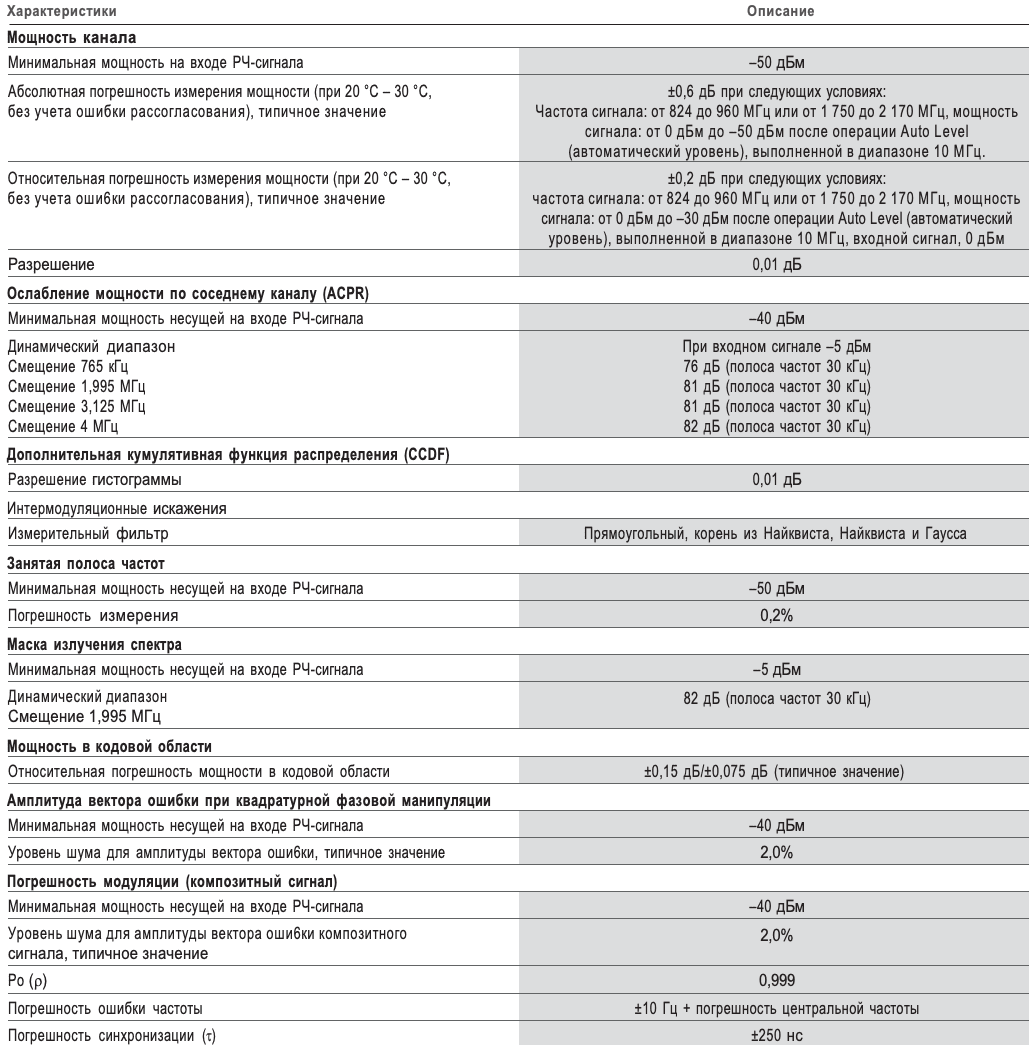

Обратная связь cdma2000 1x

ПРОДОЛЖЕНИЕ СЛЕДУЕТ…
