Мультиметр, просто тот самый прибор, без которого не обойтись. ЧАСТЬ 2

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой Мультиметров, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

Использование цифровых мультиметров (DMM): измерение переменного тока с помощью датчика клещевого типа

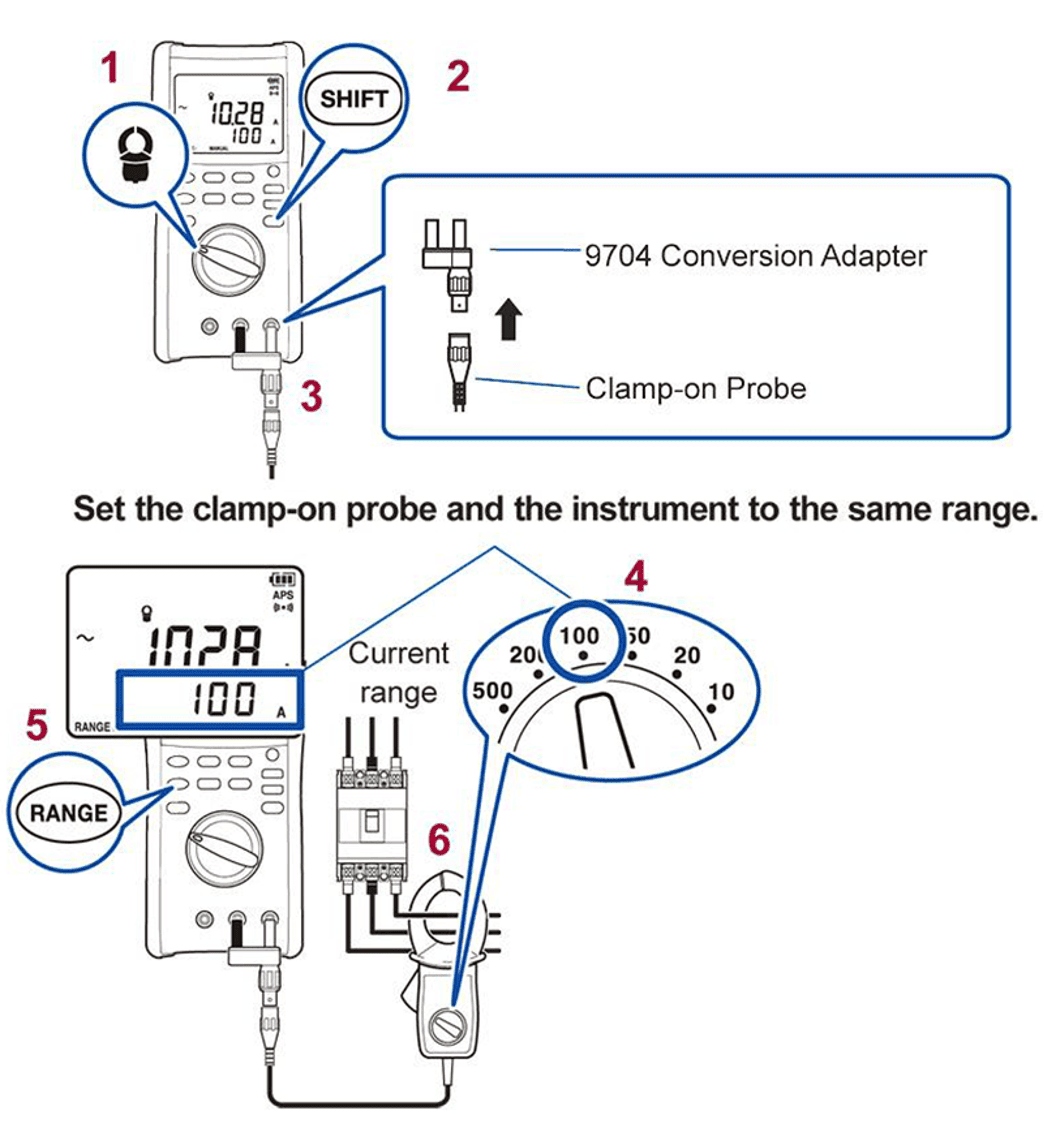

Для измерения тока в цепи переменного тока с помощью цифрового мультиметра с датчиком зажимного типа настройте цифровой мультиметр следующим образом и зажмите датчик вокруг измеряемого провода:

1. Положение поворотного переключателя: «1» на рисунке

2. Работа клавиши управления: «2» на рисунке

3. Соединения адаптера преобразования для датчика зажимного типа: «3» на рисунке Соединения адаптера преобразования для цифрового мультиметра: черный (отрицательный) к COM и красный (положительный) к VΩ

4. Настройка диапазона тока датчика зажимного типа: «4» на рисунке

5. Настройка диапазона цифрового мультиметра: «5» на рисунке (Установите с помощью клавиши RANGE, чтобы отразить диапазон датчика зажимного типа.)

6. Соединения датчика зажимного типа: «6» на рисунке

Внимание: Если диапазон датчика зажимного типа изменится во время измерения, диапазон цифрового мультиметра должен быть изменен, чтобы отразить новое значение.

*В этом описании для пояснительных целей используется DT4282. Пожалуйста, проверьте технические характеристики продукта для других моделей, поскольку технические характеристики и настройки могут отличаться.

Использование цифровых мультиметров (DMM): удобные функции

Функция автоматического удержания: эта функция автоматически останавливает обновление измеренного значения после того, как провода были помещены в контакт с тестируемой цепью, чтобы вы могли записать измеренное значение. Затем она автоматически возобновляет обновление измеренного значения после того, как тестовые провода были помещены в контакт с другой точкой измерения, прежде чем снова остановить обновление измеренного значения. (Нажмите и удерживайте клавишу HOLD не менее 1 секунды.)

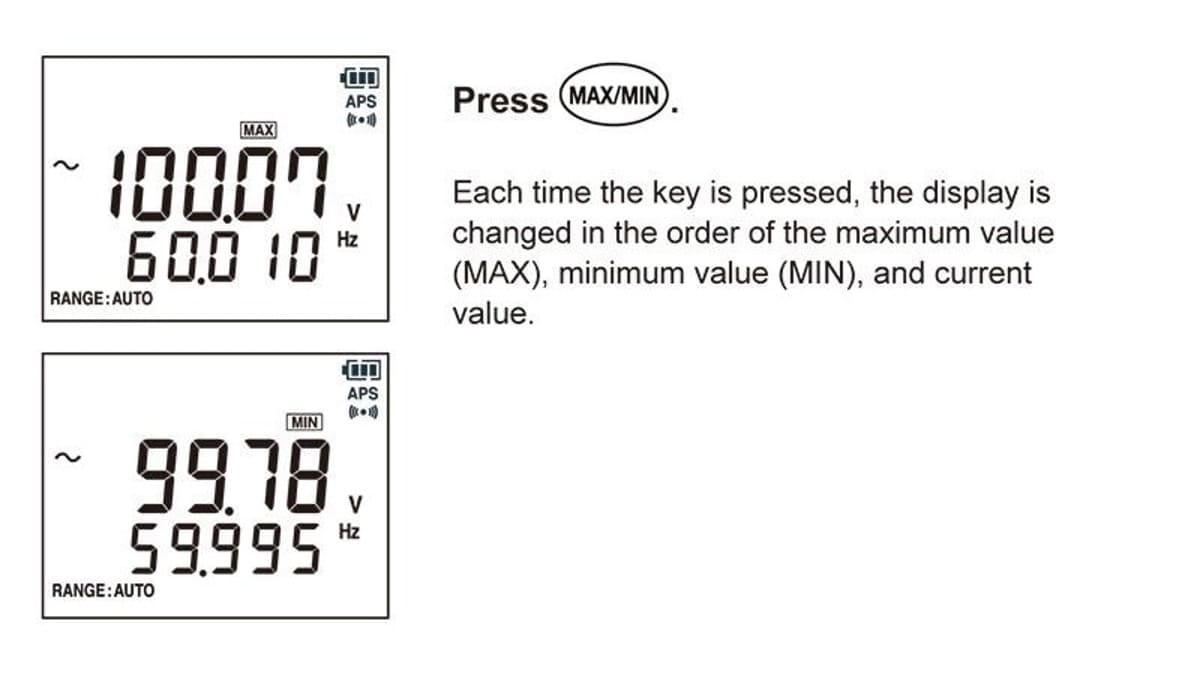

Функция записи: эта функция записывает максимальные и минимальные измеренные значения. (Нажмите клавишу MAX/MIN.)

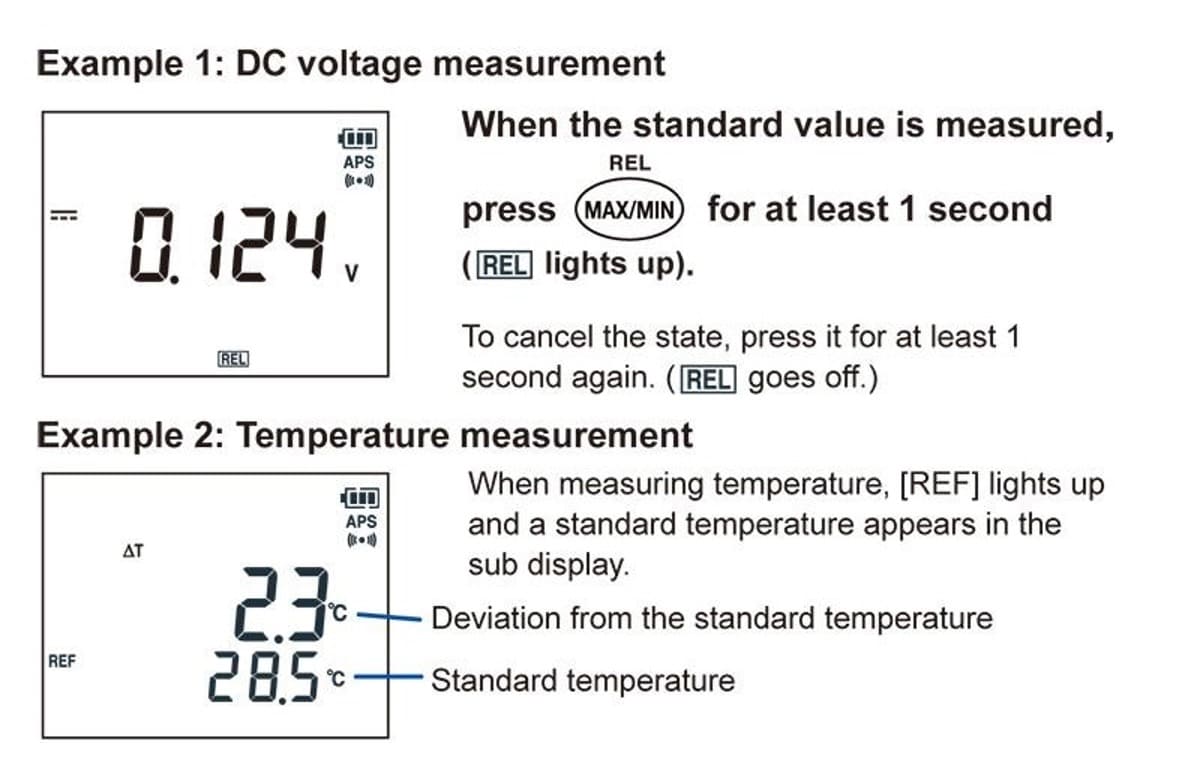

Функция относительного значения: эта функция измеряет величину отклонения от опорного значения. (Нажмите и удерживайте клавишу MAX/MIN не менее 1 секунды.)

Использование цифровых мультиметров (DMM): настройка нуля

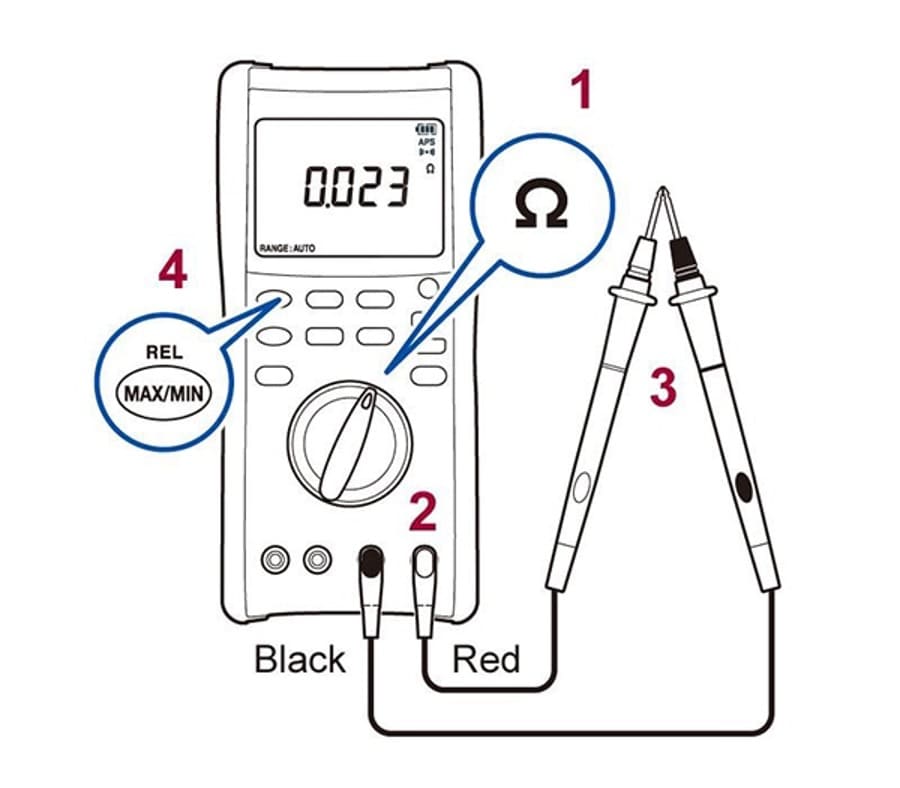

Для измерения напряжения, тока или сопротивления настройте цифровой мультиметр следующим образом:

1. Положение поворотного переключателя: Установите на функцию, для которой вы хотите выполнить нулевую настройку («1» на рисунке).

2. Подключения измерительных проводов к цифровому мультиметру: Черный (отрицательный) к COM и красный (положительный) к VΩ (для измерения, отличного от тока) или черный (отрицательный) к COM и красный (положительный) к A или μA/mA (для измерения тока) («2» на рисунке)

3. Состояние измерительного провода: Закорочено («3» на рисунке)

4. Настройка нуля: Нажмите и удерживайте клавишу MAX/MIN не менее 1 секунды («4» на рисунке).

Для измерения емкости настройте цифровой мультиметр следующим образом:

1. Положение поворотного переключателя: («1» на рисунке)

2. Подключения измерительного провода к цифровому мультиметру: черный (отрицательный) к COM и красный (положительный) к VΩ («2» на рисунке)

3. Состояние измерительного провода: разомкнуто («3» на рисунке)

4. Настройка нуля: нажмите и удерживайте клавишу MAX/MIN не менее 1 секунды («4» на рисунке)
