Обзор МУЛЬТИМЕТРА (DMM). ЧАСТЬ 1

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой Мультиметров, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

Поворотный переключатель используется для переключения между параметрами измерения (переменное напряжение, постоянное напряжение, проверка целостности, сопротивление, емкость, ток и т. д.) в зависимости от приложения, в котором используется цифровой мультиметр.

Клеммы, в которые вставляются измерительные провода (измерительные кабели), различаются в зависимости от измеряемого параметра. Для всех параметров, кроме тока, красный измерительный провод подключается к клемме «VΩ», а черный измерительный провод подключается к клемме «COM».

Кнопки управления используются для измерения постоянного и переменного напряжения и тока, для доступа к другим параметрам измерения, таким как температура и функция проверки диодов, а также для использования других функций, таких как сохранение измеренных значений.

*В этом описании для пояснительных целей используется DT4282. Пожалуйста, проверьте технические характеристики продукта для других моделей, поскольку технические характеристики и настройки могут отличаться.

Использование цифровых мультиметров (DMM): измерение переменного напряжения

Для измерения переменного напряжения, например, напряжения в розетке или линии автоматического выключателя или напряжения питания части оборудования, настройте цифровой мультиметр следующим образом:

1. Положение поворотного переключателя: ~V («1» на рисунке)

2. Подключения измерительного провода к цифровому мультиметру: черный (отрицательный) к COM и красный (положительный) к VΩ («2» на рисунке)

3. Подключения измерительного провода к розетке: «3» на рисунке

(При выполнении измерения среднеквадратичного значения переменного тока нет необходимости беспокоиться о полярности.)

Внимание: не подключайте ни один измерительный провод к клемме «A». Некоторые модели имеют функцию затвора, предназначенную для предотвращения непреднамеренного подключения измерительного провода к клемме «A», в то время как в других моделях клемма «A» отсутствует полностью. Цифровые мультиметры Hioki также имеют внутренний предохранитель, предназначенный для защиты от возможности непреднамеренного подключения измерительного провода к клемме «A». Для получения дополнительной информации, пожалуйста, проверьте технические характеристики каждого продукта. Убедитесь, что напряжение измеряемой цепи находится в пределах входных характеристик цифрового мультиметра.

*В этом описании в пояснительных целях используется DT4282. Пожалуйста, проверьте характеристики продукта для других моделей, поскольку характеристики и настройки различаются.

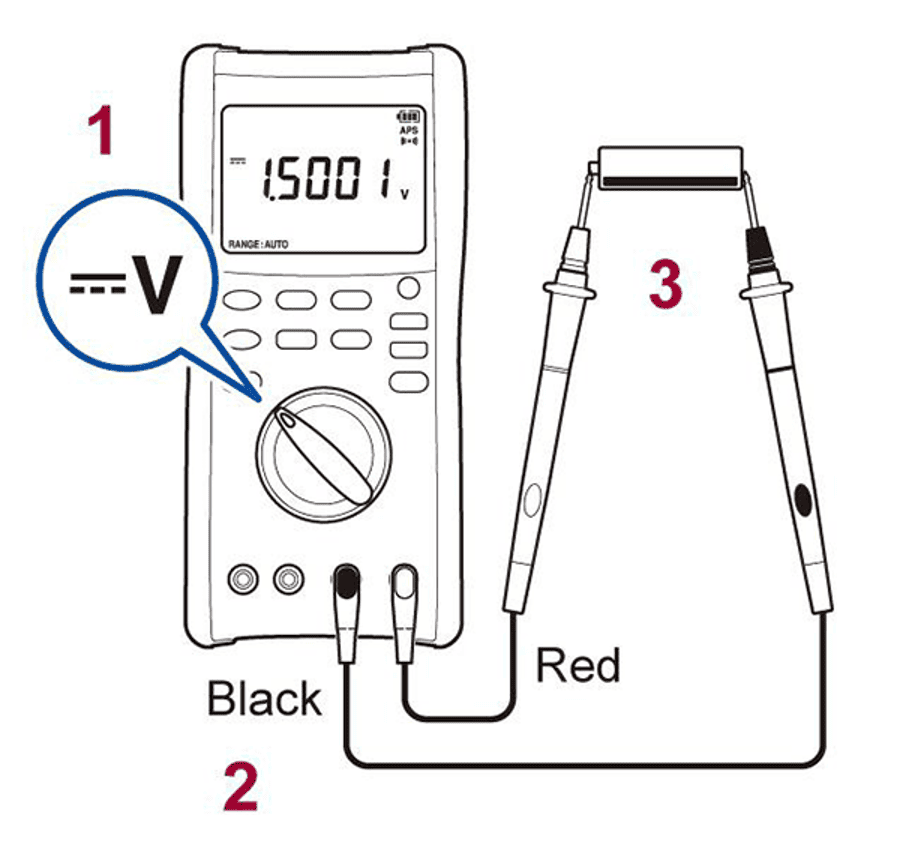

Использование цифровых мультиметров (DMM): измерение постоянного напряжения

Для измерения постоянного напряжения, например выходного напряжения солнечной панели, сигнала 24 В постоянного тока панели приборов или напряжения батареи, настройте цифровой мультиметр следующим образом:

1. Положение поворотного переключателя: :::V («1» на рисунке)

2. Подключения измерительных проводов к цифровому мультиметру: черный (отрицательный) к COM и красный (положительный) к VΩ («2» на рисунке)

3. Подключения измерительных проводов к источнику постоянного напряжения: черный к отрицательной стороне и красный к положительной стороне («3» на рисунке)

Использование цифровых мультиметров (DMM): проверка целостности цепи

Чтобы исследовать обрыв провода или проверить кабель жгута проводов, настройте цифровой мультиметр следующим образом:

1. Положение поворотного переключателя: («1» на рисунке)

2. Подключения измерительных проводов к цифровому мультиметру: черный (отрицательный) к COM, красный (положительный) к VΩ («2» на рисунке)

3. Подключения измерительных проводов к измеряемому объекту: «3» на рисунке (без полярности)

Если обнаружена непрерывность, цифровой мультиметр укажет этот факт на своем дисплее и подаст звуковой сигнал. Если непрерывность не обнаружена, например, из-за обрыва проводки, значение не будет указано, и звуковой сигнал не будет звучать.

Внимание: перед измерением отключите питание измеряемой цепи.

Использование цифровых мультиметров (DMM): проверка диода

Для диагностики неисправности диода настройте цифровой мультиметр следующим образом:

1. Положение поворотного переключателя: «1» на рисунке

2. Работа клавиши управления: «2» на рисунке

3. Подключения измерительных проводов к цифровому мультиметру: черный (отрицательный) к COM и красный (положительный) к VΩ («3» на рисунке)

4. Подключения измерительных проводов к измеряемому диоду: черный к катодной стороне (сторона с меткой полосы) и красный к анодной стороне (сторона без метки полосы) («4» на рисунке) Цифровой мультиметр покажет прямое напряжение диода, если он подключен в прямом направлении, и «OVER», если он подключен в обратном направлении.

Внимание: перед измерением отключите питание измеряемой цепи.

Использование цифровых мультиметров (DMM): измерение сопротивления

Для измерения сопротивления настройте цифровой мультиметр следующим образом:

1. Положение поворотного переключателя: «1» на рисунке

2. Подключения измерительных проводов к цифровому мультиметру: черный (отрицательный) к COM и красный (положительный) к VΩ («2» на рисунке).

3. Подключения измерительных проводов к резистору: «3» на рисунке (полярность отсутствует).

Внимание: Перед измерением отключите подачу питания на измеряемую цепь.

Использование цифровых мультиметров (DMM): измерение температуры

Для измерения температуры, например, температуры нагнетания кондиционера, настройте цифровой мультиметр следующим образом:

1. Положение поворотного переключателя: «1» на рисунке

2. Работа клавиши управления: «2» на рисунке

3. Подключения измерительных проводов к цифровому мультиметру: Использование термопар DT4910 (K) (опция) («3» на рисунке)

*Также могут использоваться другие датчики термопары K.

Использование цифрового мультиметра (DMM): измерение ёмкости

Для измерения конденсатора настройте цифровой мультиметр следующим образом:

1. Положение поворотного переключателя: «1» на рисунке

3. Подключения измерительных проводов к конденсатору: для полярного конденсатора красный провод к положительной клемме, а черный провод к отрицательной клемме («3» на рисунке)

Отображение емкости конденсатора: F, мкФ, нФ, пФ

Использование цифрового мультиметра (DMM): измерение постоянного тока

Для измерения тока в цепи постоянного тока настройте цифровой мультиметр, как описано ниже. Цифровой мультиметр следует подключить последовательно между стороной нагрузки и стороной источника питания цепи, перерезав провод, обозначенный на рисунке знаком «X».

1. Положение поворотного переключателя: «1» на рисунке

2. Работа клавиши управления: «2» на рисунке

3. Подключения измерительных проводов к цифровому мультиметру: черный (отрицательный) к COM и красный (положительный) к A («3» на рисунке)

4. Подключения измерительных проводов к цепи: черный к отрицательной стороне источника питания и красный к стороне нагрузки (так, чтобы цифровой мультиметр был последовательно подключен к источнику питания и нагрузке) («4» на рисунке)

Внимание: Отключите питание измеряемой цепи перед измерением, а затем включите его снова после подключения цифрового мультиметра. Будьте осторожны, чтобы не подавать напряжение (т. е. не подключать цифровой мультиметр параллельно источнику питания). Проверьте максимальное значение тока, которое может измерить цифровой мультиметр, и используйте его только для измерения цепей с токами, которые меньше или равны этому значению.

*В этом описании в пояснительных целях используется DT4282. Пожалуйста, проверьте спецификации продукта для других моделей, поскольку спецификации и настройки различаются.

Использование цифровых мультиметров (DMM): измерение постоянного тока (от 4 до 20 мА)

1. Положение поворотного переключателя: «1» на рисунке

2. Работа клавиши управления: «2» на рисунке

3. Подключения измерительных проводов к цифровому мультиметру: черный (отрицательный) к COM и красный (положительный) к μA мА («3» на рисунке)

4. Подключения измерительных проводов к цепи: черный к стороне датчика и красный к стороне источника питания (сторона распределителя) («4» на рисунке)

Внимание: Отключите питание измеряемой цепи перед измерением, а затем включите его снова после подключения цифрового мультиметра. Будьте осторожны, чтобы не подавать напряжение (т. е. не подключать цифровой мультиметр параллельно с источником питания). Проверьте максимальное значение тока, которое может измерить цифровой мультиметр, и используйте его только для измерения цепей с токами, которые меньше или равны этому значению.
