КАТАЛОГ ОБОРУДОВАНИЯ 2008: РЕШЕНИЯ В ОБЛАСТИ КОНТРОЛЬНО- ИЗМЕРИТЕЛЬНОЙ АППАРАТУРЫ. ЧАСТЬ 7

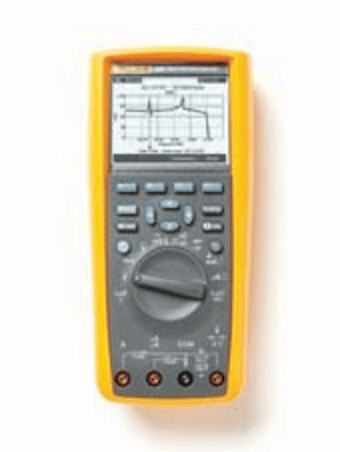

Регистрирующий электронный мультиметр Fluke

Большой дисплей VGA, 50 000 точек, с белым экраном, с подсветкой
Возможность расширенной регистрации данных с помощью функции TrendCapture

– Для обнаружения аномалий результаты измерений отображаются в виде графика вдоль оси времени

– Может храниться до 10 000 показаний прибора

– Встроенная функция TrendCapture просматривает показания в графическом виде

– Регистрируются несколько сеансов

– Данные регистрируются непрерывно в течение >200 часов

Основная погрешность для постоянного тока 0,025 %
Полоса пропускания для переменного тока 100 кГц
Можно измерять до 10 А (20 А в течение 30 секунд; 10 А непрерывно)
Диапазон измеряемой емкости 10 мФ
Функция температуры
3ахват пиков для записи переходных процессов до 250 мс
Дополнительное программное обеспечение FlukeView Forms позволяет:

– Документировать, сохранять и анализировать результаты измерений

– Преобразует результаты в профессионально выглядящие отчеты

Номинальные уровни безопасности CAT III 1000 В / CAT IV 600 В

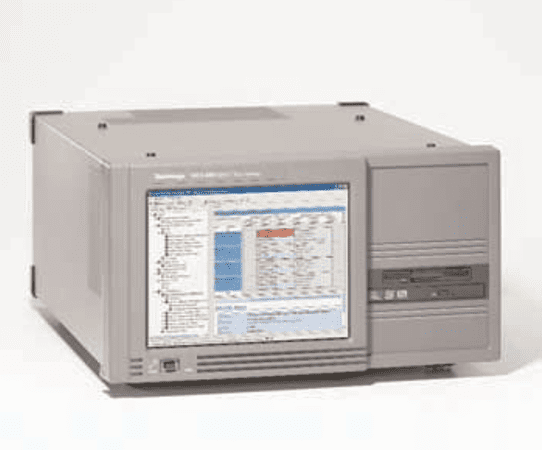

Тестовая система MPEG- потоков серии MTS400

Тестовая система MTS400 предлагает значительные улучшения по сравнению с традиционными MPEG- анализаторами и работает как в реальном времени («живые потоки»), так и с задержкой (сохраненные потоки). Сочетание захвата ошибок реального времени, новейшего высокоскоростного механизма анализа, широкого диапазона интерфейсов и встроенных средств искусственного интеллекта позволяют выполнять сверхбыструю локализацию неполадок и отладку периодически появляющихся неисправностей в вещательном оборудовании.

Полный набор инструментов для анализа включает анализатор совместимости транспортных потоков, буфер, программируемую электронную систему, анализаторы потоков сжатого видеоизображения и основного звука с редактором транспортных потоков, мультиплексор и приложения, относящиеся к передаче данных, для создания, анализа и ввода ошибок потоков. Имеется как автономное программное обеспечение, так и программное обеспечение, входящее в приборы серии MTS400; эти приложения предлагают средства тестирования, необходимые при разработке бытовой аппаратуры следующего поколения, и программные продукты для индустрии радиовещания.

Возможности и преимущества

Самый быстрый в отрасли механизм анализа позволяет уменьшить временной период для получения правильных представлений, быстрой разработки, оценки, ввода в эксплуатацию и диагностики следующего поколения систем и сервисов цифрового телевидения (DTV) и интернет-телевидения (IPTV)
Диапазон интерфейсов и возможности анализа предоставляют необходимую связь с проблемами диагностики в любом месте сети, будь то каналы связи (РЧ- или IP-уровень) или обработка контента (уровень транспортных потоков)
Встроенные средства анализа и регистрации ошибок пересекающихся уровней MPEG/IP предоставляют решение для диагностики неполадок и уменьшения времени, необходимого для поиска неполадок, в одном приборе
Функция прогона предоставляет параметрические возможности и обеспечивает дублирование нескольких IP-сеансов для оценки поведения сети или испытуемого устройства
Технология CaptureVu™ позволяет захватывать и анализировать события системы в реальном масштабе времени и с задержкой для отладки периодически возникающих неполадок и сложных проблем, которые традиционные анализаторы пропускают
Ориентированный на пользователя интерфейс инновационной программы придает начинающему пользователю авторитет эксперта
Самый широкий и самый большой диапазон анализа для сокращенных стандартов старого и следующего поколений, включающих MPEG-2, MPEG-4, H.264, VC-1, 3GPP
Декодирование уменьшенного изображения стандарта H.264, анализ буфера и мультиплексирование предоставляют наиболее мощный набор средств для создания и анализа транспортных потоков, содержащих контент H.264, поддерживающий потребности пользователей, переходящих с формата MPEG-2 на технологии стандарта H.264
Настраиваемые сценарии поддерживают самый широкий диапазон утвержденных стандартов и устанавливают мировые стандарты цифрового телевидения (DTV)
Технология «Video over IP» и анализ в РЧ-диапазоне, запись с помощью перекрестного уровня, скоррелированного по времени с аварийной сигнализацией для IP, РЧ и транспортных потоков, и регистрация ошибок

Области применения

Решение MTS430 для производителей оборудования – исследование и разработка
Технология CaptureVu™ позволяет быстро локализовать и отладить неполадки оборудования и системные неисправности
Высокоскоростная связь Gigabit Ethernet (GbE) IP и встроенный анализ пересекающихся уровней MPEG/IP позволяет выполнять диагностику сложных проблем синхронизации в сетевом оборудовании для передачи видеоизображения по протоколам IP и IPTV
Мультиплексор или ре-мультиплексор позволяет создавать и видоизменять удобные для применения тестовые потоки
Быстрый и глубокий анализ выбранных элементов транспортных потоков для подтверждения работоспособности и соответствия требованиям стандартов
Проведение тестирования и проверки буфера Top Box
Вариант анализа элементарного потока для разработки и оптимизации кодека

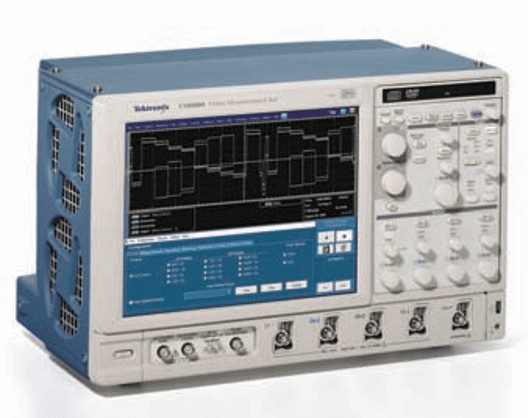

Автоматизированный комплект для измерения параметров видеосигналов VM6000

Прибор VM6000 объединяет оборудование для сбора данных, оптимизированные алгоритмы измерения видеосигнала, файлы образцов сигнала и аксессуары в единую систему тестирования. Проверку продукта, которая раньше занимала часы или дни, теперь можно выполнить за несколько секунд или минут. Используя при измерениях параметров видео- сигналов технологию «plug-and-play», даже не столь опытные операторы могут надежно оценивать качество выходного видеосигнала. О соответствии сигналов требо- ваниям спецификаций сообщается вместе с очевидными результатами «годен» или «не годен», с четко идентифицированными для дальнейшего анализа искажениями сигнала. VM6000 – это единственный автоматический анализатор видеоизображения, поддерживающий стандарты SD, HDTV и графические форматы сигнала ПK, а также хорошо соответствующий требованиям, предъявляемым к измерениям сигналов HDTV с высоким разрешением и высокочастотных графических видеосигналов ПK.

Возможности и преимущества

Автоматизирует тестирование бытовых видеоустройств HDTV
Автоматизирует тестирование на соответствие стандарту VESA для графических устройств ПK
Быстрые, точные и надежные измерения видеосигналов
Полный анализ компонентных аналоговых видеосигналов
Поддержка формата компонентных аналоговых видеосигналов SD, HDTV и RGBHV
Отображение картинки, вектора и формы сигнала
Проверка пределов «годен-не годен»
Автоматический генератор отчетов
Полный набор функциональных возможностей DPO
Подключение к сети
Дисковод CD-RW
