КАТАЛОГ ОБОРУДОВАНИЯ 2008: РЕШЕНИЯ В ОБЛАСТИ КОНТРОЛЬНО- ИЗМЕРИТЕЛЬНОЙ АППАРАТУРЫ. ЧАСТЬ 4

Осциллографы с цифровым люминофором серии DPO7000

Возможности и преимущества

Полоса пропускания 500 МГц, 1 ГГц, 2,5 ГГц и 3,5 ГГц
Частота выборки до 10 Гвыб./с в реальном масштабе времени по всем 4 каналам
Длина записи до 400 млн выборок с функцией MultiView Zoom™, обеспечивающей быстрое перемещение
Максимальная скорость захвата осциллограмм более >250 000 осциллограмм в секунду
Пользовательские окна управления MyScope способствуют повышению эффективности работы
Выбираемое пользователем ограничение полосы пропускания для лучшей точности измерений
Поиск и маркировка событий для целостности сигнала и запросов временных параметров
Улучшенный запуск для обеспечения максимальной стабильности и производительности
Система синхронизации Pinpoint обеспечивает синхронизацию практически в любых условиях
Малая опорная поверхность и небольшая масса
Сенсорный дисплей XGA размером 307 мм – самый большой в отрасли
Синхронизация низкоскоростного последовательного протокола
Программное обеспечение OpenChoice с операционной системой Microsoft Windows XP Professional обеспечивает встроенные возможности работы с сетью и средства анализа

Области применения

Анализ целостности сигнала, джиттера (дрожания фазы) и синхронизации
Программное обеспечение для анализа в сверхширокополосном диапазоне
Спектральный анализ
Отладка и проверка на соответствие последователь- ных потоков данных требованиям стандартов отрасли телекоммуникаций и передачи данных
Разработка низкоскоростных последовательных шин данных (CAN, SPI, I2C, LIN)
Исследование переходных процессов
Измерения и анализ систем питания
Электроника для автомобилей
Видеоаппаратура

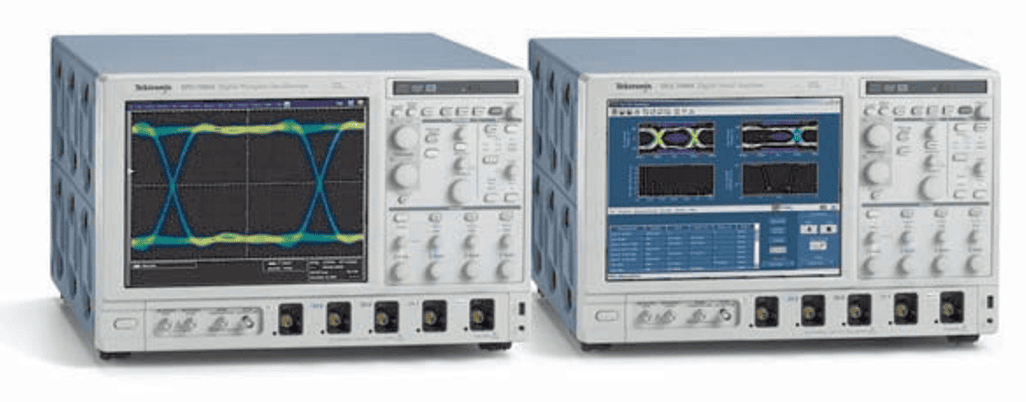

Серия DPO/DSA70000. Цифровые запоминающие осциллографы и цифровые анализаторы

Возможности и преимущества

Модели с полосой пропускания 4, 6, 8, 12, 16, 20 ГГц
Частота выборки более 50 Гвыб./с в реальном масштабе времени для всех четырех каналов
Длина записи до 200 млн выборок с функцией MultiView Zoom™, обеспечивающей быстрое перемещение
Максимальная скорость захвата осциллограмм более >300 000 осциллограмм в секунду
Система запуска Pinpoint обеспечивает максимально гибкий и высокопроизводительный запуск
3апуск по модели последовательных сигналов с частотой до 3,125 Гб/с с протоколом запуска 8 бит/10 бит с целью устранения эффектов зависимости от модели
3апуск по тестовой модели последовательных сигналов NRZ с частотой до 6,25 Гб/с
Анализ последовательных данных и их тестирование на соответствие требованиям стандартов PCI Express, SATA, HDMI, DVI, Fibre Channel, 1394b, Ethernet, XAUI, USB, SAS, Rapid I/O
Дисплей XGA с сенсорным экраном размером 12,1 дюйма
Настраиваемые диалоговые окна MyScope и графические меню повышают производительность
Выбираемое пользователем ограничение полосы пропускания для лучшей точности измерений
Поиск и маркировка событий для целостности сигнала и запросов временных параметров
Улучшенная полоса пропускания для наконечника пробника
Улучшенный запуск для обеспечения максимальной стабильности и производительности
Программное обеспечение OpenChoice с операционной системой Microsoft Windows XP обеспечивает сетевой обмен данными и расширенный анализ

Области применения

Анализ целостности сигнала, джиттера (дрожания фазы) и синхронизации
Проверка, отладка и определение параметров сложных схем
Отладка и проверка на соответствие последовательных потоков данных требованиям стандартов для компьютеров, отрасли телекоммуникаций и передачи данных
Исследование переходных процессов
Программное обеспечение для анализа в сверхширокополосном диапазоне
Спектральный анализ
Отладка, определение параметров и анализ сигналов радиолокационных станций и устройств, работающих в сверхширокополосном диапазоне
Программное обеспечение для автоматической проверки соответствия TekExpress™ SATA: позволяет выполнять на 100 % автоматизированную (запускаемую одной кнопкой) проверку хостов, устройств и кабелей SATA Gen1 и Gen2

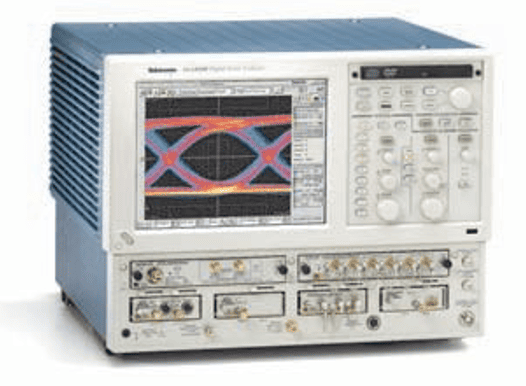

Последовательный цифровой стробоскопический осциллограф-анализатор серии DSA8200

Возможности и преимущества

Анализ сигнала в канале связи на высшем уровне с полностью интегрированными многочастотными оптическими модулями и электронными модулями с полосой пропускания до 70+ ГГц
Единственный в отрасли базовый блок, поддерживающий до 8 входных каналов, что сокращает время тестирования и снижает расходы
Лучшая в отрасли точность временной развертки
Анализ высокоскоростных последовательных данных со скоростью передачи от 1 до 60 Hб/с позволяет точно выявить причины схождения глазковых диаграмм
Выделение джиттера (дрожания фазы) и шумов позволяет выполнять высокоточное экстраполирование частоты ошибок по битам и контура глазка
Дифференциальный удаленный импульсный модулятор, допускающий размещение рядом с тестируемым устройством для обеспечения высокой точности сигнала
Быстродействующий модуль TDR-анализа с временем нарастания отраженного сигнала 15 пс и временем нарастания прямого сигнала 12 пс
Интуитивно понятные, простые и точные измерения S-параметров
Высокоточные дифференциальные и однощуповые пробники
Автоматизированная проверка по маске для стандартов
Автоматическая система измерений с более чем 100 измерениями БВ), по импульсу и с возвратом к нулю (В))
Режим получения данных FrameScan
Четыре базы данных осциллограмм с различной надежностью, выделенные цветовыми кодами

Области применения

Проектирование и проверка компонентов и систем для телекоммуникации и передачи данных
Производство и тестирования на соответствие требованиям стандартов ITU/ANSI/IEEE/SONET/SDH
Расширенный анализ джиттера (дрожания фазы), шумов, ошибок по битам и каналы последовательной передачи данных
Определение параметров импеданса и анализ сети для устройств, работающих с последовательными данными, включая S-параметры
Моделирование канальных и глазковых диаграмм, а также SPICE-моделирование на основе измерений

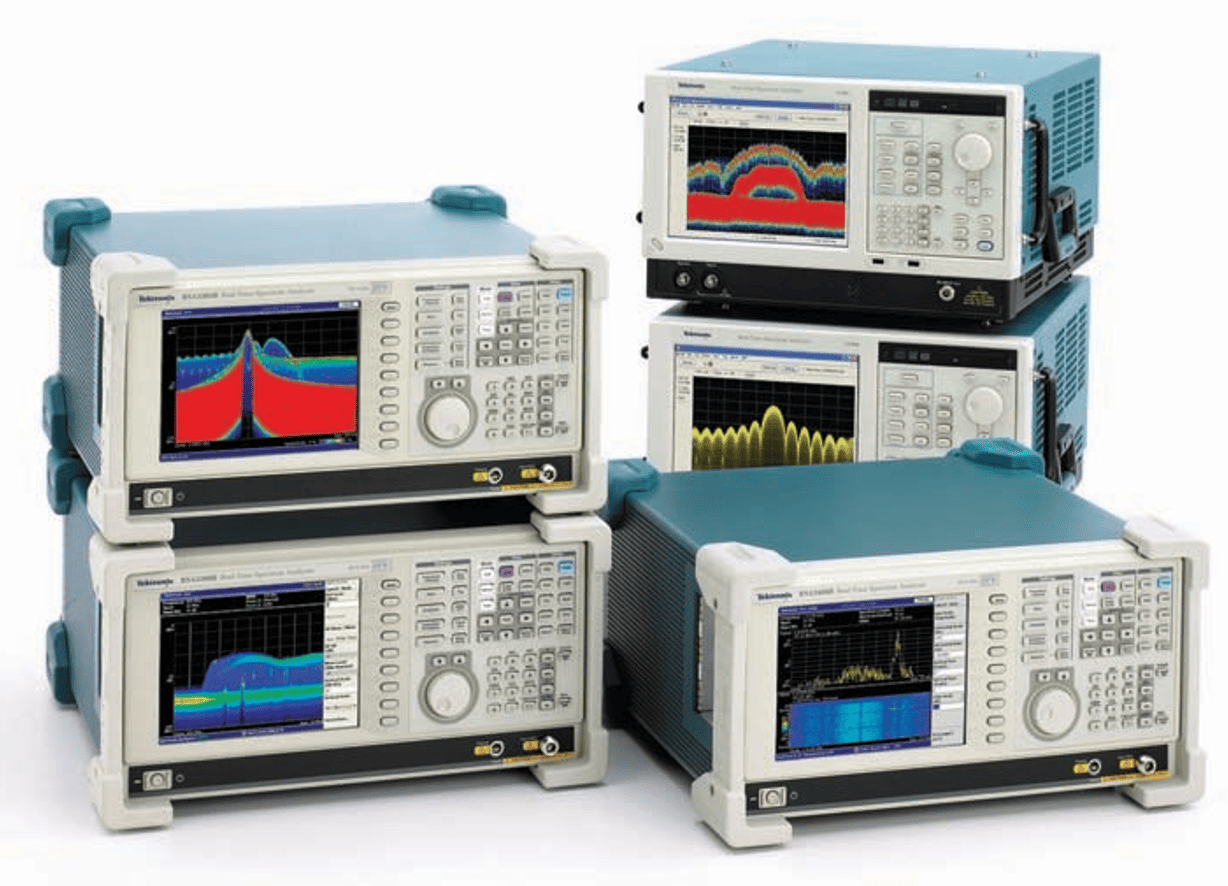

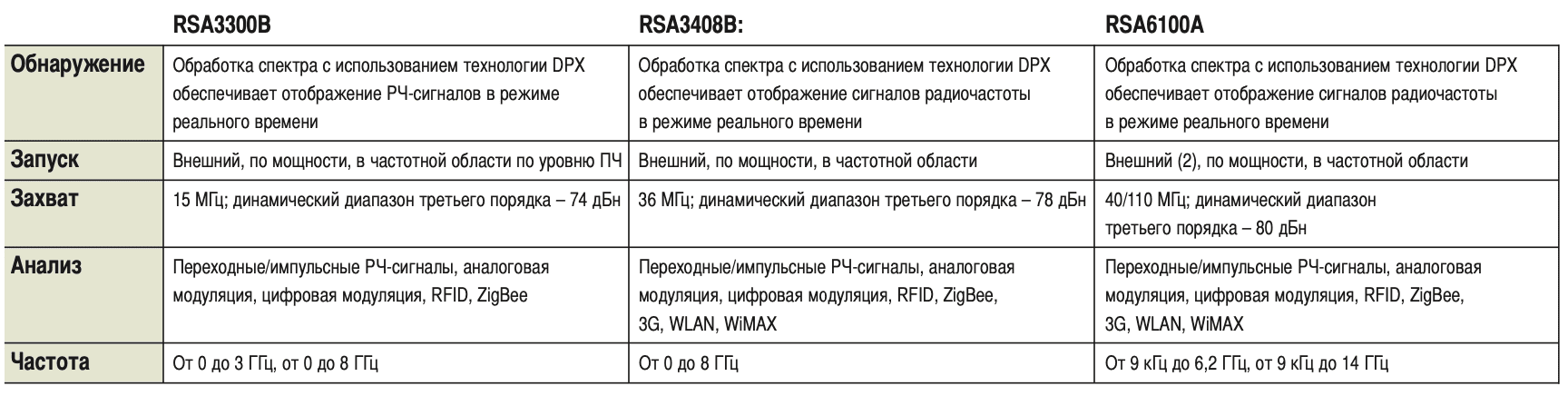

Анализаторы спектра реального времени (RTSA) серии RSA3000/RSA6100

Возможности и преимущества

Обнаружение

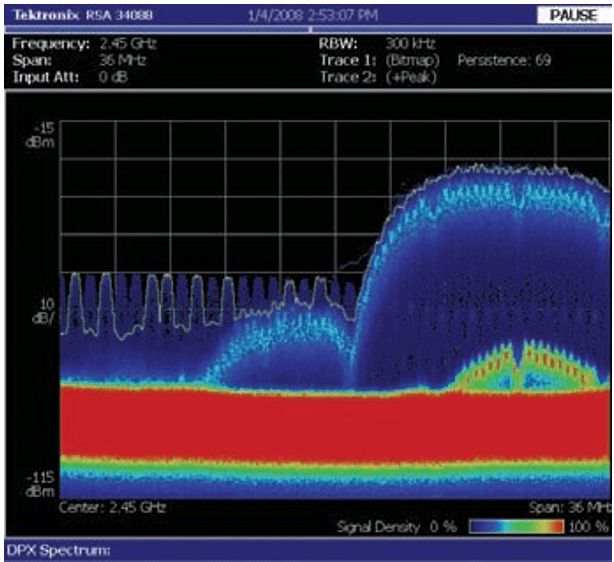

Революционная технология DPX™ Live RF позволяет отображать переходные процессы с длительностью до 24 мкс при вероятности перехвата 100 %
Обработка спектра DPX дает наглядное представление об изменяющихся во времени РЧ-сигналах с помощью экранов с цветовой кодировкой

3апуск

Технология запуска по частотной маске, являющаяся уникальной разработкой компании Tektronix, обеспечивает легкую регистрацию переходных сигналов радиочастотного диапазона на основе событий путем синхронизации по любому изменению в частотной области
Внешние источники синхронизации предоставляют гибкие возможности управления синхронизацией с автоматическим испытательным и другим оборудованием

3ахват

В памяти регистрируются все сигналы в полосе до 110 МГц длительностью до 6,67 нс
Длина записи до 1,28 с в диапазоне частот 36 МГц обеспечивает полный анализ во времени без дополнительного сбора данных (RSA3408B)
Длина записи до 1,7 с в диапазоне частот 110 МГц обеспечивает полный анализ во времени без дополнительного сбора данных (RSA6100A)

Анализ

Kоррелированные по времени представления в частотной, временной и модуляционной областях
Универсальный анализ цифровой модуляции обеспечивает функциональность анализатора векторных сигналов
Возможность полного анализа импульсов – измерения параметров импульсов, включающие время возрастания, длительность импульса и фазу для каждого импульса

Области применения

Углубленное определение параметров радиолокационных сигналов и импульсных РЧ-сигналов
Определение параметров помех и неизвестных сигналов при мониторинге и наблюдении спектра
Технологии в радиодиапазоне ISM: WLAN, Zigbee, Bluetooth, RFID/NFC/TPMS и т. д.
Технология SDR и разработка познавательных радиопрограмм
Обнаружение поведения временных помех усилителей мощности
Интеграция РЧ-системы
Разработка RFID-систем и устранение неисправностей в них
Устранение неисправностей в РЧ-компонентах, модулях и системах
Разрешение вопросов, возникающих при диагностике трудноуловимых сигналов радиопомех
Регистрация параметров векторных сигналов систем 3-го и 4-го поколений с несколькими несущими для автономного анализа
Программное обеспечение RSA-IQ WiMAX для стационарных и мобильных устройств, работающих в стандарте WiMAX
Полная поддержка для выполнения требований проекта 25
Традиционный анализ РЧ-спектра и анализ векторных сигналов
Традиционный анализ векторных РЧ-сигналов

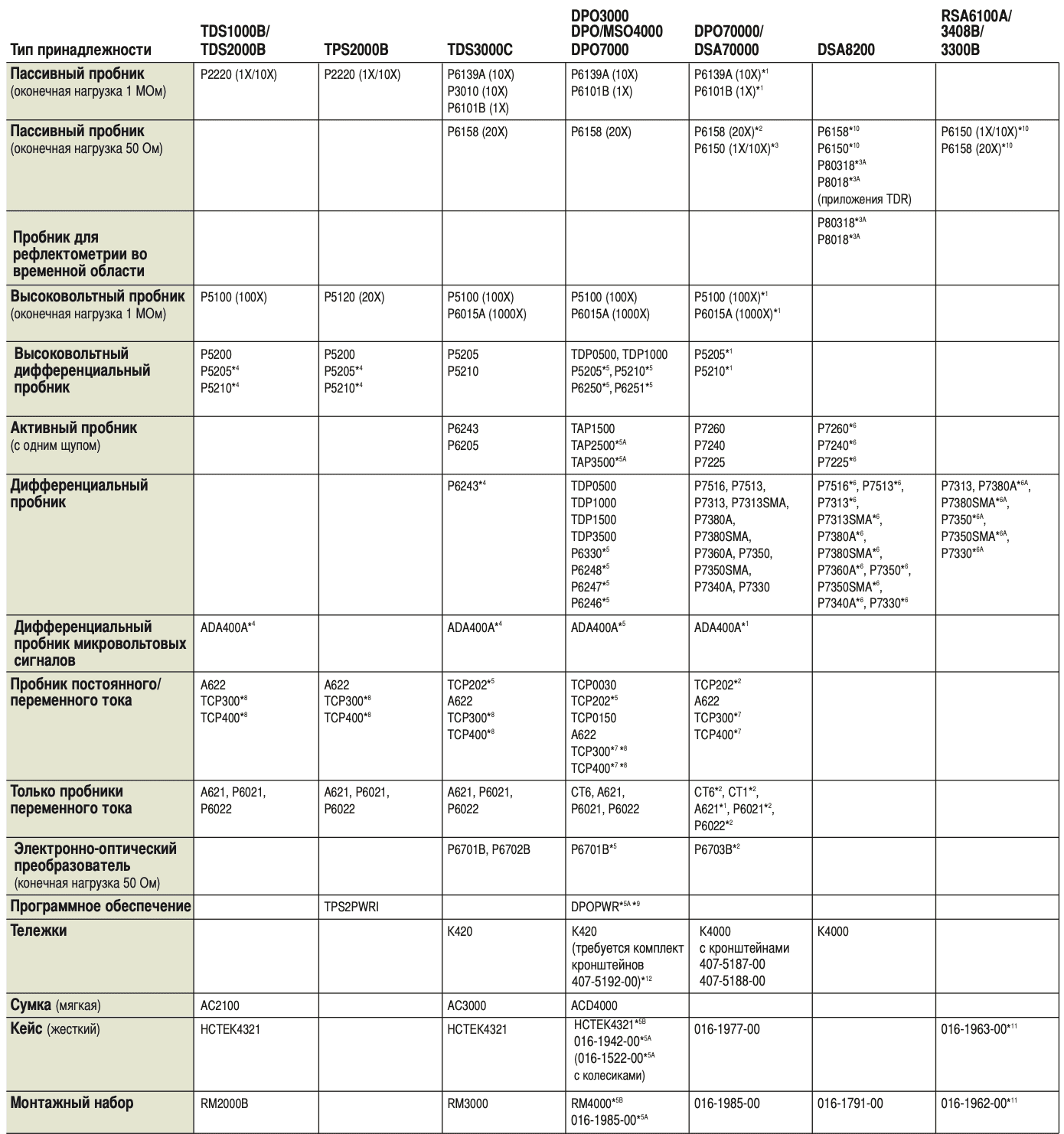

Пробники и принадлежности

^*1 Для приборов серии TDS7000, DPO/DSA70000 требуется адаптер TCA-1MEG

^*2 Для приборов серии TDS7000, DPO/DSA70000 требуется адаптер TCA-1MEG

^*3A Предполагается, что использование w/80A02 снизит степень повреждения измерительного оборудования от электростатических разрядов.

^*3 Для приборов серии TDS7000, DPO/DSA70000 требуется адаптер TCA-292MM или TCA-SMA

^*4 Для приборов серии DPO7000, DPO4000 или MSO4000 требуется источник питания 1103

^*5 Для приборов серии DPO7000, DPO4000 и MSO4000 требуется адаптер TPA-BNC

^*5A Только для приборов серии DPO7000

^*5B Только для приборов серии DPO/MSO4000

^*6 Для использования с прибором DSA8200 требуется адаптер 80A03

^*6A Для приборов серии RSA2200A/3300A/3408A, WCA200AA требуется адаптер RTPA2A.

^*7 TCP300 (с TCP305, TCP312 или TCP303 используется усилитель TCPA300), TCP400 (с TCP404XL используется усилитель TCPA400).

^*8 Может использоваться с адаптером TPA-BNC для корректного считывания или непосредственного BNC-соединения без считывания.

^*9 DPOPWR для осциллографов серии DPO7000 TEKVPI требует приобретения DPO7XXX OPT PWR или DPO7UP OPT PWR.

^*10 Требуется гнездовой адаптер «тип N – SMA» или «тип N – BNC».

^*11 Серия RSA6100A.

^*12 Kронштейны только для прибора серии DPO7000.

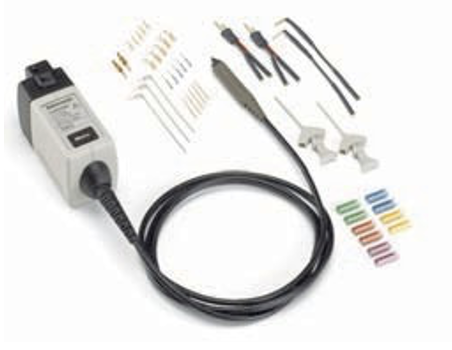

Активные пробники

Возможности и преимущества

Полоса пропускания до 6 ГГц
Реалистичная точная передача сигнала
Низкая входная емкость: < 0,5 пФ
Небольшие компактные головки пробника для малогабаритных элементов схемы пробника
Аксессуары для подключения к тестируемому устройству позволяют подключаться к SMD- компонентам с шагом между ножками 0,5 мм
Удобство в работе, прочность и надежность

Области применения
