КАТАЛОГ ОБОРУДОВАНИЯ 2008: РЕШЕНИЯ В ОБЛАСТИ КОНТРОЛЬНО- ИЗМЕРИТЕЛЬНОЙ АППАРАТУРЫ. ЧАСТЬ 3

Проверка на функционирование ПЛИС и микропроцессоров

Центральными процессорами встроенных систем обычно являются микропроцессоры (МП), микроконтроллеры (МK) или процессоры для цифровой обработки сигналов (ПЦОС). Встроенные системы становятся все более распространенными, требуя соответствующего увеличения количества МП и МK в разрабатываемых приборах для индивидуализации задач. Растущее количество процессорных элементов в дальнейшем увеличит количество каналов связи в проектируемом устройстве.

Kогда количество элементов превышает 1 миллион, во многих современных системах используются эффективные инструменты разработки и сокращающие время разработки программируемые логические интегральные схемы (ПЛИС), которые позволяют реализовать большинство функциональных возможностей. Успехи в области инструментальных средств для разработчика позволяют выполнять разработки на более высоких уровнях абстракции, синтезировать сложные конструкции быстрее, выполнять циклы размещения и маршрутизации за меньшее время.

Поскольку сложность разработок, использующих ПЛИС растет, необходимо, чтобы подобный прогресс происходил и в средствах отладки ПЛИС. Чтобы идти в ногу с возрастающими потребностями при отладке ПЛИС и оптимизировать отладку ПЛИС в реальном масштабе времени, необходимы новые инструментальные средства.

Рекомендуемые продукты:

Логические анализаторы:

■         Серия TLA5000B/TLA7000

■         Пробники серии P6400 и P6800/P6900

■         Поддержка микропроцессоров или шин

Осциллографы:

■         Стробоскопические осциллографы DSA8200

■         Осциллографы смешанных сигналов серии MSO4000

Пробники:

■         Дифференциальные пробники P6330/P7350

■         Активные пробники P6249/P7240

■         Дифференциальный пробник P7260

■         Интерфейс пробника TekConnect® серии 8000

■         Пробник TDR P8018

Генераторы сигналов:

■         Генератор сигналов произвольной формы серии AWG7000/AWG5000

■         Функциональные генераторы AFG3000

Прикладное ПО:

■         Программное обеспечение для анализа временных характеристик и джиттера TDSJIT3

■         Программное обеспечение для TDR-анализа целостности сигнала и измерения S-параметров

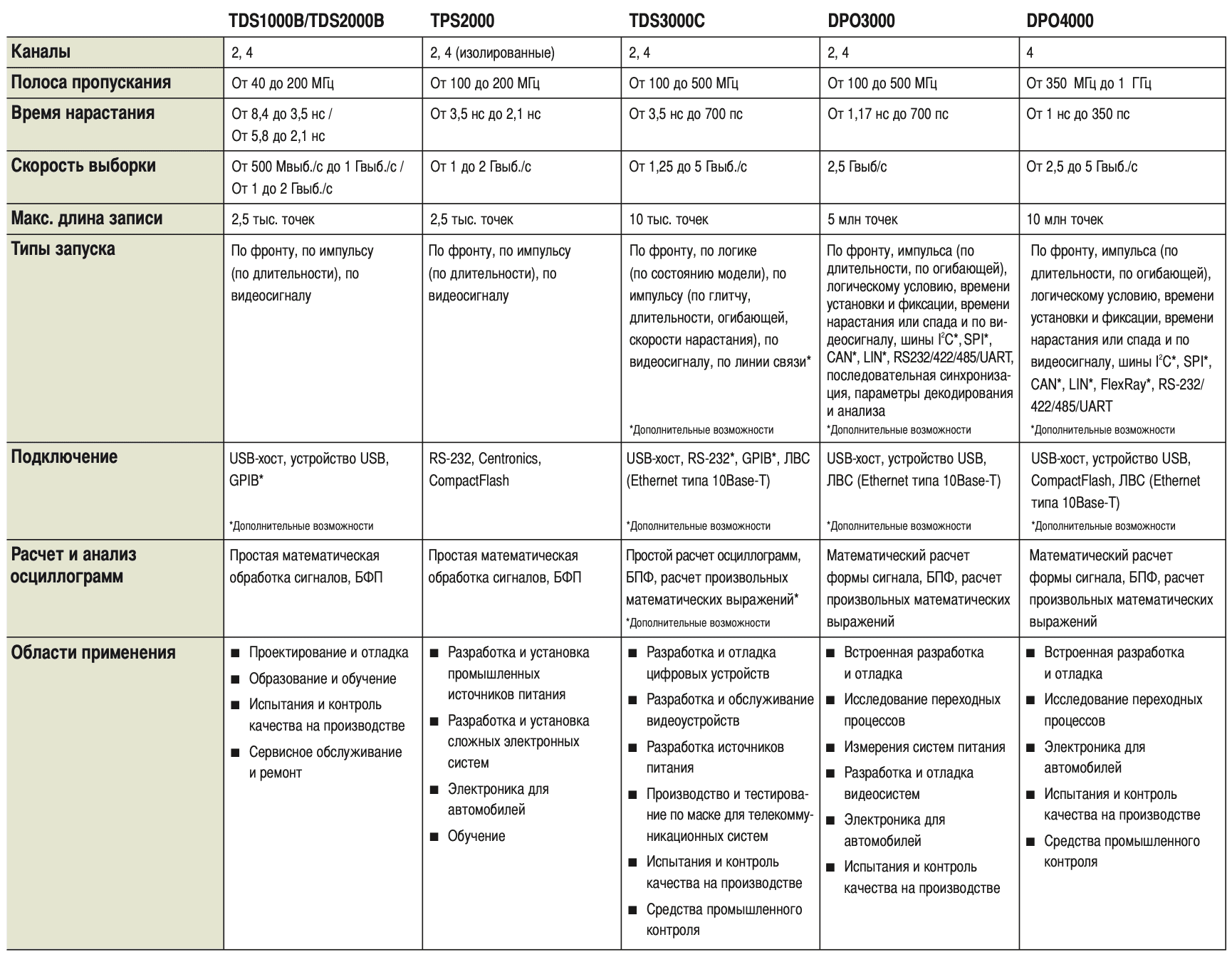

Выбор осциллографа. Cерии TDS2000B, TPS2000, TDS3000C

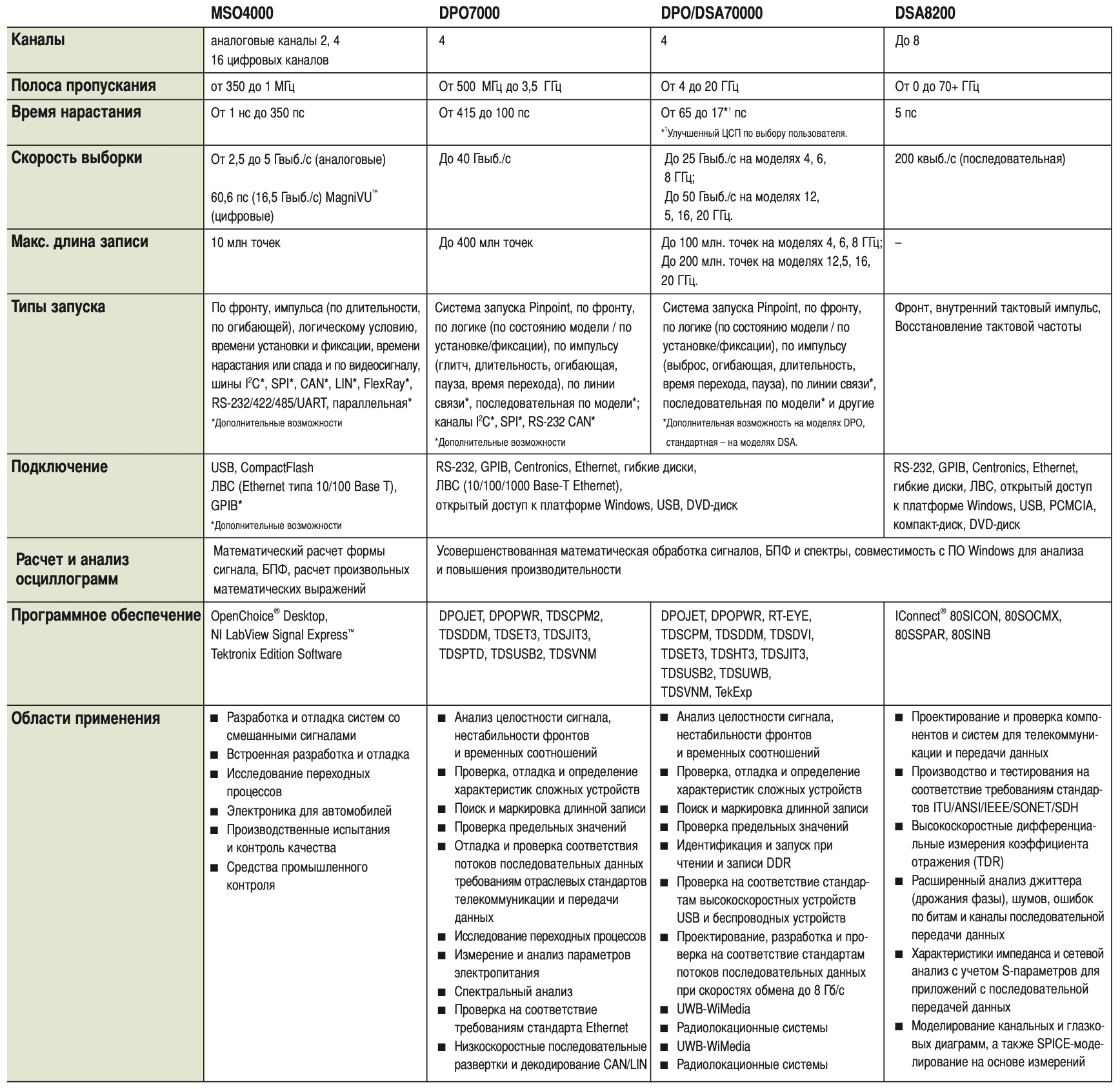

Выбор осциллографа. Cерии MSO4000, DPO/DSA70000, DSA8200

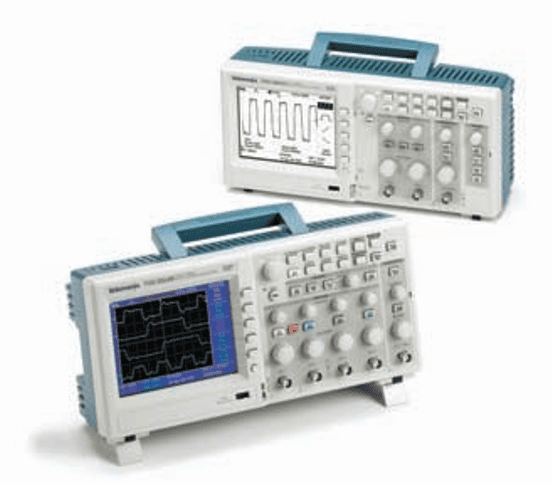

Осциллографы серии TDS1000B/2000B

Возможности и преимущества

• Полоса пропускания 40 МГц и 200 МГц
• Частота выборки до 2 Гвыб./с в реальном масштабе времени
• 2 или 4 канала
• Съемные носители данных, подключаемый через USB-порт на передней панели
• Беспроблемное соединение с ПK через USB-порт с программным обеспечением для ПK OpenChoice® и NI LabView Signal Express™ Tektronix Edition Software
• Усовершенствованные способы запуск, в том числе запуск по длительности импульса и по видеосигналу с выбором строки
• БПФ является стандартной функцией для всех моделей
• 11 автоматических режимов измерений
• Многоязычный интерфейс пользователя и контекстно-зависимая справка
• Прямая печать на любом принтере, поддерживающем технологию PictBridge®, через USB-порт устройства
• Гарантия на весь срок службы (Имеются ограничения. Для ознакомления со сроками и условиями посетите веб-узел: www.tektronix.com/lifetimewarranty)

Области применения

• Разработка и отладка
• Обучение и тренинг
• Производственное тестирование и контроль качества
• Ремонт и обслуживание

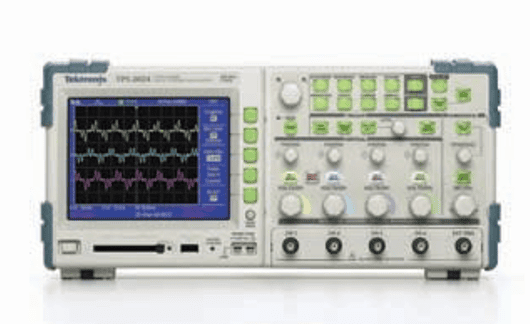

Осциллографы серии TPS2000

Возможности и преимущества

• Полоса пропускания 100 МГц и 200 МГц
• Частота выборки до 2 Гвыб./с в реальном масштабе времени
• 2 или 4 полностью изолированных «плавающих» канала плюс изолированный внешний источник синхронизации
• До 8 часов непрерывной работы на батарейном питании с «горячей» заменой батарей
• Дополнительно предлагаемое мощное программное обеспечение с широчайшим спектром измерений питания в своей ценовой категории
• Быстрое документирование и анализ измерений с помощью программного обеспечения OpenChoice®
• 11 автоматических режимов измерений
• Стандартное БПФ
• Расширенный выбор видов запуска для оперативного захвата интересующих событий
• Многоязычный интерфейс пользователя
• Удобная настройка осциллографа в соответствии с рабочей средой благодаря подсвеченным кнопкам меню и дисплею

Области применения

• Разработка, установка и обслуживание индустриальных систем питания, а также устранение неисправностей в их работе
• Разработка, установка, обслуживание и ремонт сложных электронных систем
• Электроника для автомобилей
• Обучение и тренинг
• Универсальное тестирование

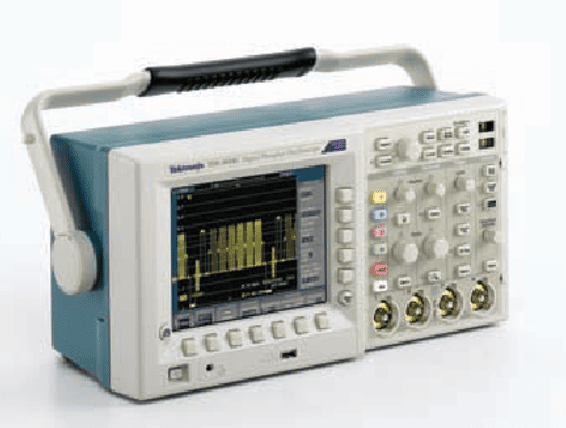

Осциллографы серии TDS3000C

Возможности и преимущества

• Полоса пропускания от 100 до 500 МГц
• Частота выборки до 5 Гвыб./с в реальном масштабе времени
• 2 или 4 канала
• Простота сохранения и передачи результатов измерений на USB-устройствах
• 25 автоматических режимов измерений
• Стандартное БПФ
• Многоязычный интерфейс пользователя
• Режим WaveAlert для автоматического обнаружения аномалий осциллограммы
• Быстрое документирование и анализ измерений с помощью программного обеспечения OpenChoice®
• Портативная легкая конструкция с дополнительной батареей для непрерывной работы в течение 3 часов без питания от электросети

Области применения

• Разработка и отладка цифровых схем
• Разработка и обслуживание видеоустройств
• Проектирование систем питания
• Тестирование телекоммуникационного оборудования по маске
• Производственное тестирование
• Обучение и тренинг
• Универсальное тестирование

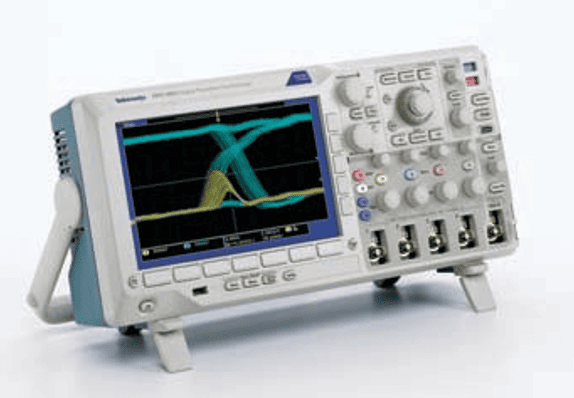

Осциллографы серии DPO3000

Возможности и преимущества

• Полоса пропускания от 100 до 500 МГц
• Частота выборки до 2,5 Гвыб./с
• 2 или 4 канала
• Длина записи 5 млн точек
• Элементы управления Wave Inspector позволяют легко выполнять поиск и переходы по длинным записям
• Последовательный запуск, анализ и декодирование для шин I2C, SPI, RS-232/422/485/UART, CAN и LIN
• 9 дюймовый (229 мм) широкоэкранный дисплей WVGA позволяет просматривать больше экранных данных по горизонтали
• Малая толщина (137 мм) высвобождает ценное место на рабочем столе
• Порт USB Host на передней панели и порты USB устройства для простоты передачи , документирования и анализа данных на ПK
• 3апуск по сигналу HDTV и обычному видеосигналу

Области применения

• Встроенная разработка и отладка
• Исследование переходных процессов
• Измерения систем питания
• Разработка и отладка видеосистем
• Электроника для автомобилей

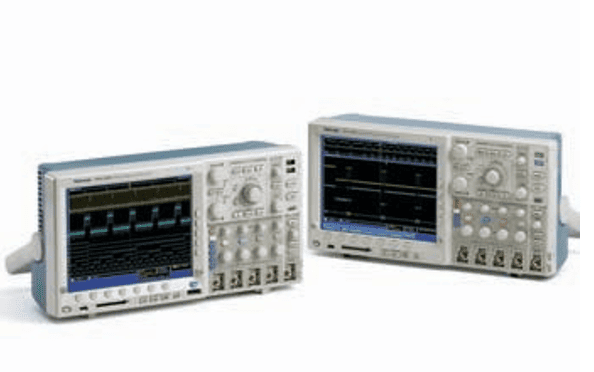

Осциллографы/Осциллографы смешанных сигналов серии DPO4000/ серии MSO4000

Возможности и преимущества

• Полоса пропускания от 350 МГц до 1 ГГц
• Частота выборки до 5 Гвыб./с
• 2 (Только для MSO4000) или 4 аналоговых канала
• 16 полностью встроенных цифровых каналов (Только для MSO4000)
• Длина записи 10 млн точек
• Цифровое разрешение временных параметров до 60,6 пс (16,5 Hвыб./с) (Только для MSO4000)
• Элементы управления Wave Inspector позволяют легко выполнять поиск и переходы по длинным записям
• Последовательный запуск, анализ и декодирование для шин I2C, SPI, RS-232/422/485/UART, CAN, LIN и FlexRay
• Большой (264 мм) цветной дисплей XGA – достаточно места для отображения на экране до 20 кривых
• Малая толщина (137 мм) высвобождает ценное место на рабочем столе
• Порт USB Host на передней панели, CompactFlash и порт USB устройства для простоты передачи, документирования и анализа данных на ПK
• 3апуск по сигналу HDTV и обычному видеосигналу
• Kонструкция цифровых пробников с цветовой кодировкой облегчает подключение к тестируемому устройству

Области применения

• Разработка и отладка встроенных сисем
• Исследование переходных процессов
• Измерения систем питания
• Разработка и отладка видеосистем
• Электроника для автомобилей

ПРОДОЛЖЕНИЕ СЛЕДУЕТ…
