КАТАЛОГ ОБОРУДОВАНИЯ 2008: РЕШЕНИЯ В ОБЛАСТИ КОНТРОЛЬНО- ИЗМЕРИТЕЛЬНОЙ АППАРАТУРЫ. ЧАСТЬ 1

Технологические и прикладные решения

Новые, более быстрые технологии, а также постоянно меняющиеся стандарты непрерывно повышают требования к разработке, что может задержать выход продукта на рынок и увеличить затраты на разработку. Компания Tektronix предоставляет полнофункциональные решения для обработки последовательных потоков данных, тестирования цифровых радиочастотных сигналов и для других областей, которые позволяют инженерам проектировать современные продукты и обеспечить соответствие самым новым стандартам.

Интерфейс PCI Express

Cложные задачи проектирования для интерфейса PCI Express требуют быстрые и правильные ответы на вопросы

Исчерпывающий встроенный набор инструментов Tektronix – решения для отладки и проверки цифровых схем, оценка аналоговых схем, совместимое программное обеспечение и решения для измерения параметров устройств – позволяет решать сложные задачи проектирования быстро и эффективно. Наши решения включают полную поддержку тестирования на cоответствие стандартам PCI Express 1.0 и 2.0 и тестирования электрических параметров по спецификации PCI Express 3.0

Рекомендуемые продукты:

Осциллографы и прикладное программное обеспечение:

■ Осциллографы серии DSA70000

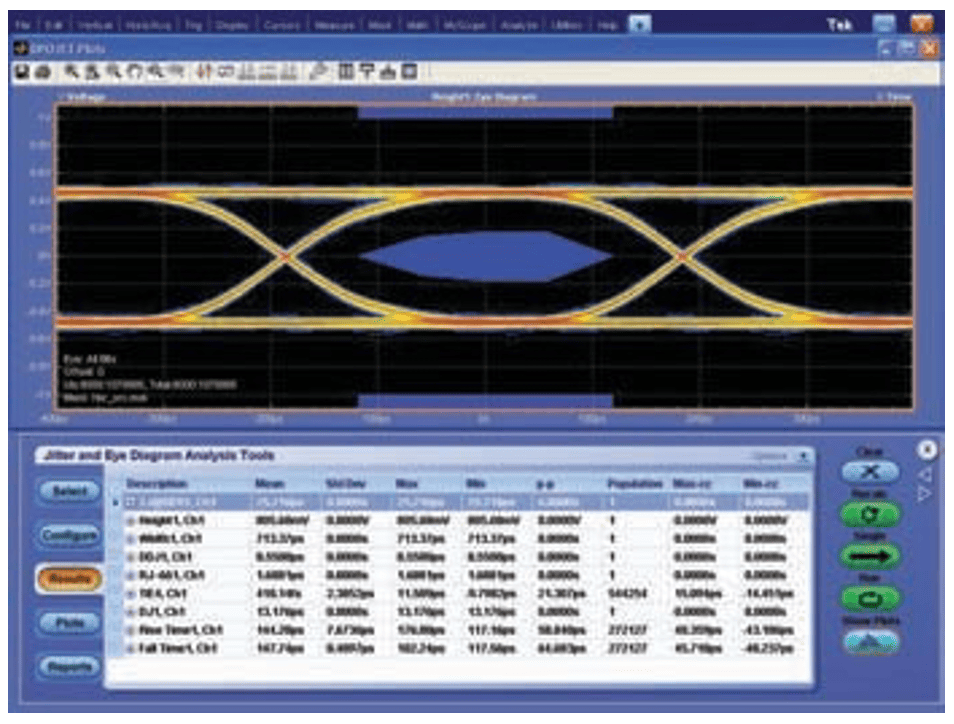

■ Программное обеспечение DPOJET для анализа глазковых индикаторных диаграмм и джиттера

■ Стробоскопический осциллограф DSA8200 с модулем 80E08

■ Программное обеспечение IConnect S-parameters и Z-Line (80SSPAR)

Пробники:

■ Система дифференциальных пробников SMA серии P7300SMA

■ Дифференциальные пробники P7300 и пробники TriMode серии P7500

■ Рефлектометрические пробники P80318 TDR

Логические анализаторы:

■ Серия TLA7000

■ Модуль анализатора сигналов последовательной передачи данных TLA7Sxx

■ Программное обеспечение для приборов серии TLA версии 5.1 или более поздних версий и программное обеспечение для дизассемблирования протоколов

Генераторы сигналов:

■ Генератор сигналов произвольной формы AWG7000

■ Серия AFG3000

Анализаторы спектра:

■ Серия RSA6000A

Интерфейс HDMI

Полное решение по проверке совместимости HDMI для CTS V1.3b

Используя передовые решения по проверке HDMI, начиная с момента появления первой спецификации HDMI, компания Tektronix разработала уже третье поколение встроенного тестового решения, предназначенного для удовлетворения требований спецификации CTS V1.3b и предоставляющего полное, гибкое и экономически выгодное решение.

Спецификация добавляет форматы изображения с более высоким разрешением, включая 1080P, с более глубоким цветом и со скоростью последовательной передачи данных до 3,4 Hб/с. Независимо от того, работаете ли вы с решением для источника, кабеля или приемника, тестирование по сегодняшней спецификации HDMI гарантирует качество и функциональную совместимость. Kомпания Tektronix предоставляет все необходимые решения по проверке совместимости с HDMI.

Рекомендуемые продукты:

Осциллографы и прикладное программное обеспечение:

■ Серия DPO70000 с программным обеспечением TDSHT3 для проверки совместимости

■ Стробоскопический осциллограф DSA8200

■ Программное обеспечение 80SSPAR для измерения TDR и S-параметров

■ Модуль синхронизации по последовательному шаблону 80A06 1

■ Программное обеспечение 80SJNB для анализа джиттера

Пробники:

■ Дифференциальный пробник P7313SMA

Генераторы сигналов:

■ Генератор сигналов произвольной формы AWG7102

■ DTG5334 с DTGM30

Контрольное оборудование:

■ TPA-P и TPA-R

Интерфейс DisplayPort

Мощное эффективное решение для сложных задач измерения совместимости с DisplayPort

DisplayPort – это интерфейс цифровых дисплеев следующего поколения, предназначенный для дисплеев с более высокими характеристиками и обеспечивающий высокую скорость передачи данных при небольшом количестве ножек микросхемы. С этой новой архитектурой также привносятся новые сложные задачи, связанные с возможностью взаимодействия и совместимостью, которые вам предстоит решить. Исчерпывающий набор инструментальных средств компании Tektronix – программное обеспечение для проверок на соответствие и правильности функционирования передатчиков, приемников и кабелей – позволяет быстро и эффективно решать сложные задачи, возникающие в процессе разработки.

Рекомендуемые продукты:

Проверки передатчиков:

■ Осциллографы серии DPO/DSA70000

■ DPOJET – программное обеспечение для анализа глазковых диаграмм и джиттера

■ Пробники P7380SMA

■ Приспособления TPA-P и TPA-R

Проверки приемников:

■ Генератор сигналов произвольной формы AWG7102

■ Осциллографы серии DPO/DSA70000

■ DPOJET – программное обеспечение для анализа глазковых диаграмм и джиттера

■ Приспособления TPA-P и TPA-R

■ Аттенюаторы

Проверки кабелей (активые и пассивные):

■ Стробоскопический осциллограф DSA8200

■ Модуль TDR 80A04

■ Модуль синхронизации по последовательному шаблону 80A06

■ Программное обеспечение 80SSPAR для рефлектометрических измерений и измерений S-параметров

■ Программное обеспечение 80SJNB для анализа джиттера

■ Приспособления TPA-P и TPA-R

Интерфейс Serial ATA

Мощный инструментарий для автоматических проверок на соответствие стандарту Serial ATA экономит время и силы

Интерфейс Serial ATA обеспечивает скорость передачи данных, начиная с 1,5 Hбит/с, повысившуюся сначала до 3,0 Hбит/с, а затем до 6,0 Hбит/с. По скорости передачи данных 1,5 Hбит/с, 3,0 Hбит/с и 6,0 Hбит/с варианты интерфейса SATA делятся на поколения – GEN I, GEN II и GEN III соответственно. Полный комплект встроенных инструментов Tektronix позволяет быстро и эффективно решать сложные задачи. Полностью автоматизированное решение TekExpress, запускаемое, буквально, одной кнопкой, выполняет все необходимые измерения SATA MOI для передатчика, приемники и канала.

Рекомендуемые продукты:

Осциллографы и прикладное программное обеспечение:
Осциллографы серии DSA70000
Программное обеспечение TekExpress для автоматической проверки на соответствие стандарту SATA
Программное обеспечение TDSRTEye для анализа и проверки последовательных потоков данных на соответствие стандартам
Программное обеспечение TDSJIT3 для измерений и анализа джиттера
Программное обеспечение для проверки соответствия глазковых индикаторных диаграмм стандарту SATA
Стробоскопический осциллограф серии DSA8200
Программное обеспечение 80SSPAR для рефлектометрических измерений и измерений S-параметров

Пробники:

Дифференциальные пробники P7313SMA

Генераторы сигналов:

Генератор сигналов произвольной формы AWG7102

Шины I2C, CAN, LIN, FlexRay

Cложные задачи проектирования для устройств с интерфейсом PCI Express требуют точных ответов

В большинстве встроеннных систем используются последовательные шины, такие как I2C, SPI, RS-232/422/ 485/ UART, CAN, LIN и FlexRay. На последовательной шине в одном сигнале может содержаться информация об адресе, управлении, данных и тактовом сигнале. Сложность этого сигнала представляет для инженеров-разработчиков значительные трудности при отладке. Необходимы новые приборы со встроенным последовательным запуском, декодированием протокола и возможностями для выполнения полного анализа.

Рекомендуемые продукты:

Осциллографы и прикладное программное обеспечение:

Осциллографы серий DPO4000 и MSO4000
DPO4AUTO – модуль последовательного запуска и анализа автомобильных последовательных шин (CAN и LIN)
DPO4AUTOMAX – модуль последовательного запуска и анализа автомобильных последовательных шин (CAN, LIN и FlexRay)
DPO4EMBD – модуль последовательного запуска и анализа последовательных шин для встроенных систем (I2C и SPI)
DPO4COMP – модуль последовательной синхронизации и анализа компьютерных последовательных шин (RS- 232/422/485/UART)
Осциллограф серии DPO7000
Программное обеспечение DPOJET для анализа глазковых индикаторных диаграмм и джиттера – редакция Advanced
Программное обеспечение DPOJET для анализа глазковых индикаторных диаграмм и джиттера – редакция Essentials
Программное обеспечение TDSVNM для анализа низкоскоростных последовательных шин включает запуск, декодирование и анализ для шин CAN/LIN
Программное обеспечение MTM Mask Testing для стандартов последовательной передачи данных (до 1,5 Hб/с)

Пробники:

Дифференциальные пробники серий TDP0500 и TDP1000

Логические анализаторы:

Серии TLA5000B и TLA7000 с пакетами поддержки процессор/шина

Генераторы сигналов:

Генератор сигналов произвольной формы серии AWG5000
Генератор сигналов произвольной формы серии AFG3000

Kомпьютерная память

Быстрое создание улучшенной системы памяти благодаря правильному выбору приборов.

Чтобы соблюдать условия разработки, которые становятся все жестче, конструкторам приходится оптимизировать тестирование систем памяти. Чтобы добиться успеха в столь непростых условиях, требуется широкий спектр решений по тестированию FB-DIMM и DDR2/3. Эти решения включают в себя осциллографы реального времени с соответствующими пробниками, стробоскопические осциллографы и логические анализаторы (с дешифратором Nexus Technology LAI и модулями NEXVu FB-DIMM). Kомбинация этих приборов позволяет реализовать улучшенную систему памяти и сделать это быстрее.

Рекомендуемые продукты:

Логические анализаторы:

■ Серия TLA7000

Осциллографы:

■ Осциллограф серии DPO/DSA70000

■ Опция анализа памяти DDR (опция DDRA)

Пробники и принадлежности:

■ Дифференциальные пробники P7500 TriModeTM

■ Дифференциальные пробники P7313/P7313SMA

■ Дифференциальные пробники P7380A/P7380SMA

■ Дифференциальный пробник P7360A

■ Пробники P8018 / Дифференциальные пробники TDR P80318
