Измерение характеристик фильтра с помощью SSA3000X

Определение характеристик фильтра используя анализатор спектра SSA3000X



Фильтр – это универсальное устройство селекции частоты с двумя портами, используемое в многих электроцепях и устройствах. Низкочастотный фильтр – это фильтр, который пропускает сигналы с частотой ниже определённой, а сигналы частота которых превышает предельное значение – подавляются. Фильтры низкой частоты нашли массовое применение в радиопередатчиках, аудиоустройствах, и системах коммуникации. Для получения характеристик фильтра как двухпроводной дифсистемы, используя анализатор спектра. Выполнение  следующих шагов позволит определить характеристики фильтра низкой частоты, с помощью спектрального анализатора SSA3000X компании Siglent. К SSA3000X необходим трекинг-генератор (Опция).

Рассмотрим пример использования анализатора спектра SSA3000X для определения характеристик низкочастотного фильтра 450 МГц.



Шаг 1: Нормализация

Для обеспечения более высокой точности результатов измерения амплитудно-частотных характеристик фильтра следует нормализовать прибор и кабели, в первую очередь для  предотвращения влияния частотных характеристик вызванных подключением кабелей.

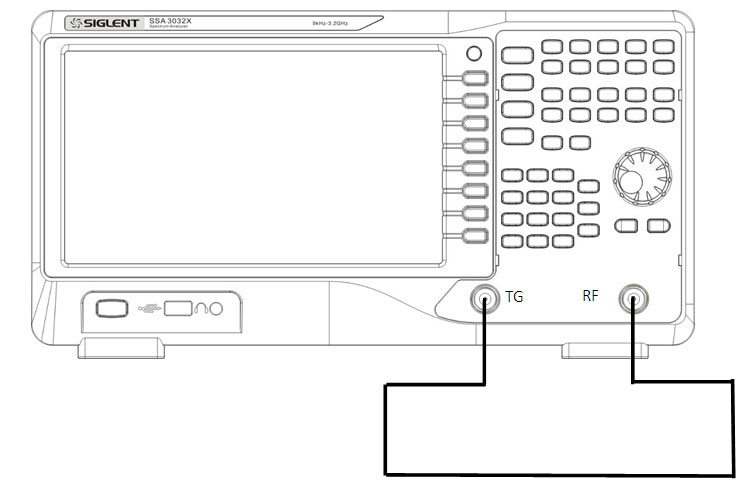

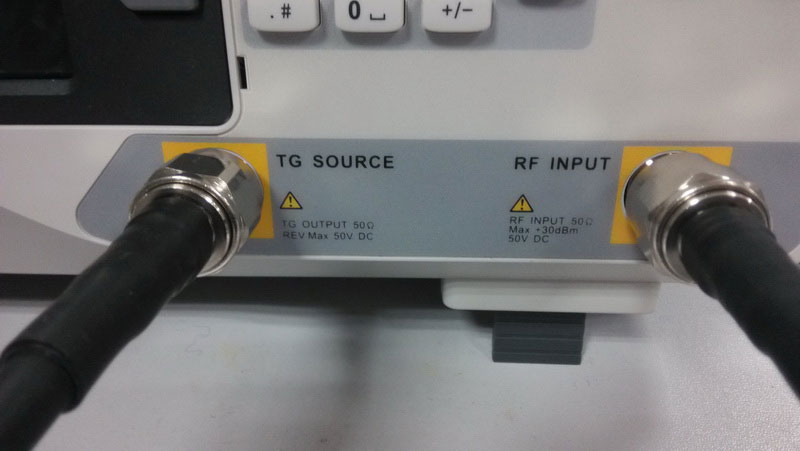

1.Подсоедините прибор и кабели как показано ниже.

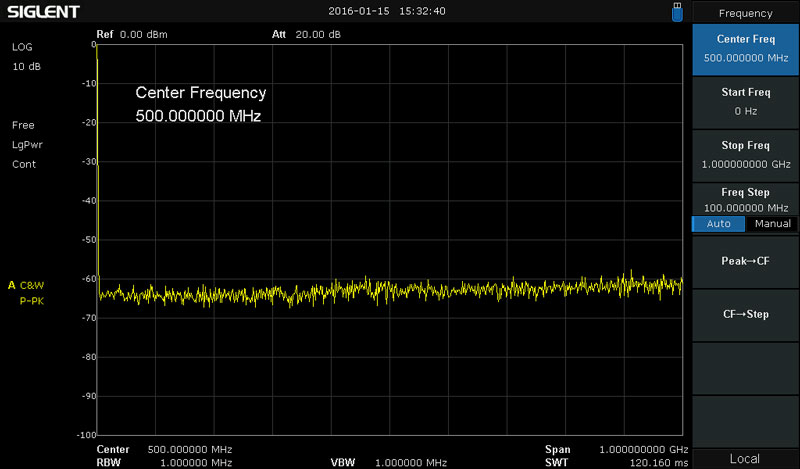

2. Установите начальную и конечную частоту, разрешение полосы генерированияширину полосы генерирования:
a) Нажмите Frequency-> Start Freq-> 0 Hz;
b) Нажмите Frequency-> Stop Freq-> 1 GHz;

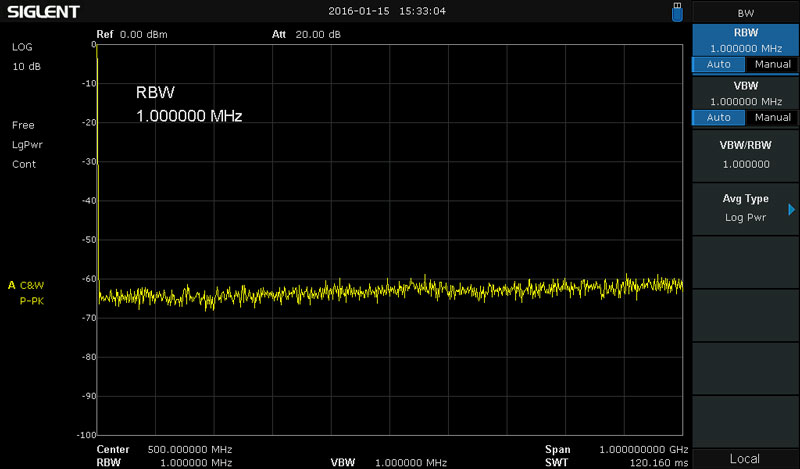

c) Нажмите BW-> 1 MHz.
Значения могут вводится с клавиатуры или вращением универсальной ручки управления.

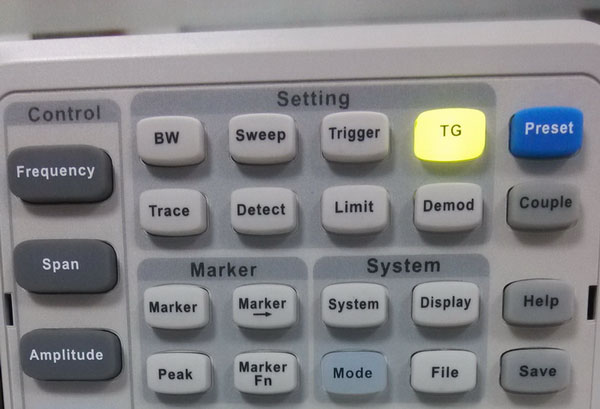

3. Включите трекинг-генератор нажатием кнопки TG -> TG on

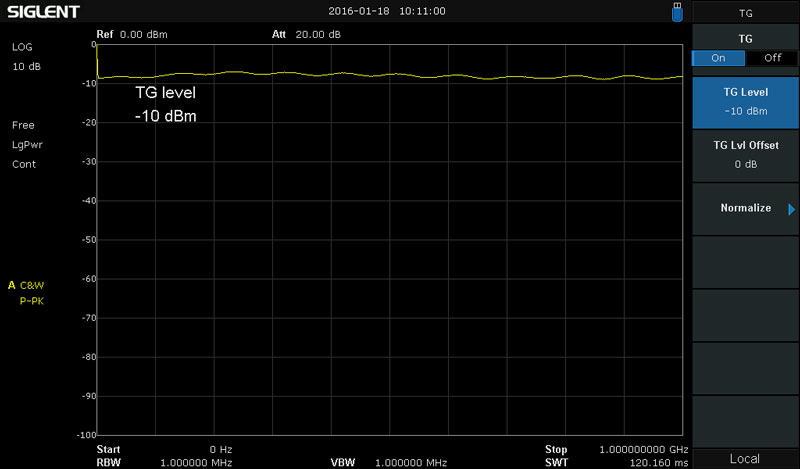

4. Установите выходную мощность трекинг-генератора. Например, -10 дБм.
Нажмите TG level-> -10 -> дБм.
Избыточная мощность сигнала может повредить тестируемое устройство, таким образом выходная мощность сигнала не должна превышать максимальную мощность тестируемого устройства (DUT).

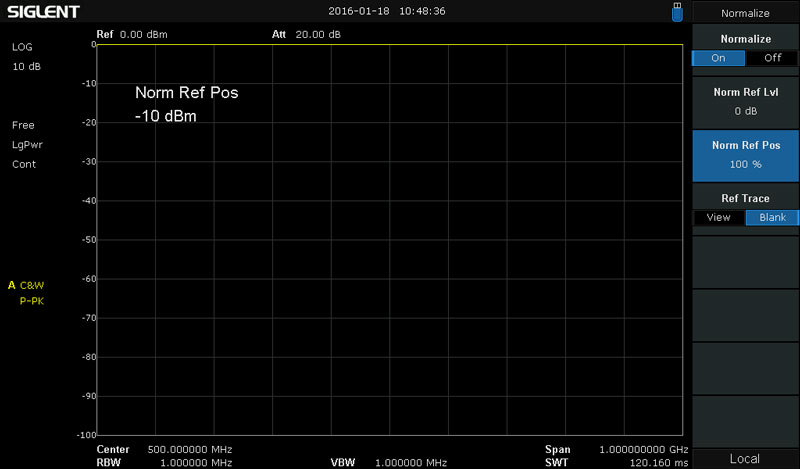

5. Включите режим нормализации, нажав Normalize-> Normalize on

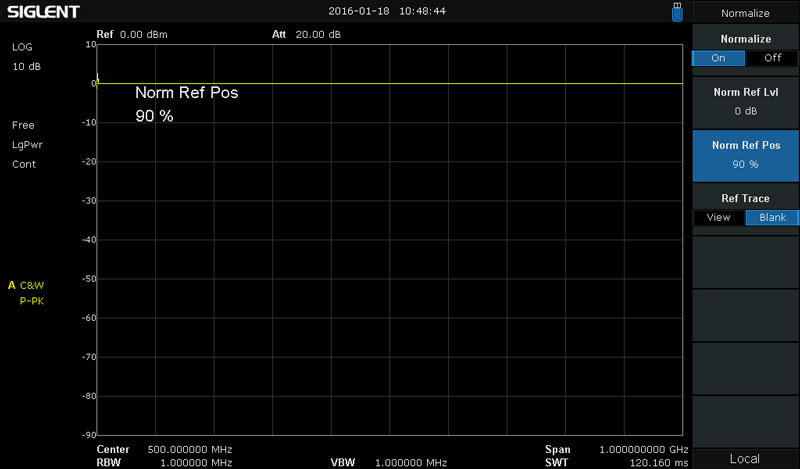

6. Установите Norm Ref Pos -> 90%. Это обеспечит более удобное отображение кривой частотных характеристик фильтра на дисплее анализатора спектра.

Шаг 2: Измерение

1. Подсоедините фильтр (тестируемое устройство) как показано ниже:

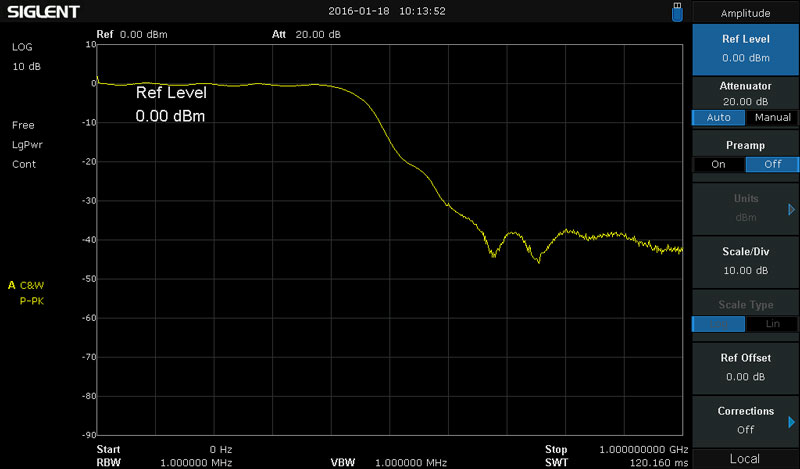

Кривая частоты фильтра отобразится на дисплее, без нажатия дополнительных кнопок.

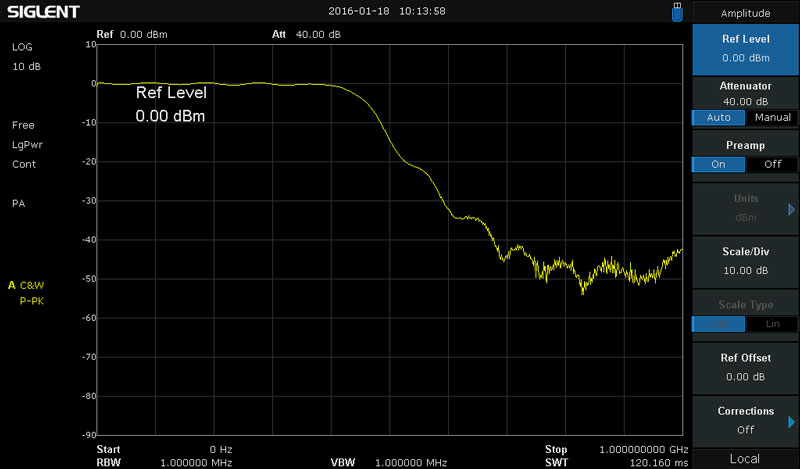

2. Включите предусилитель для снижения DANL (усреднённого шумового порога). Обратите внимание на изменения.

3. Измерение полосы пропускания фильтра 3 дБ:
a) Нажмите Marker -> 0 dB;
b) Нажмите Marker Fn-> N dB BW -> -3dB;

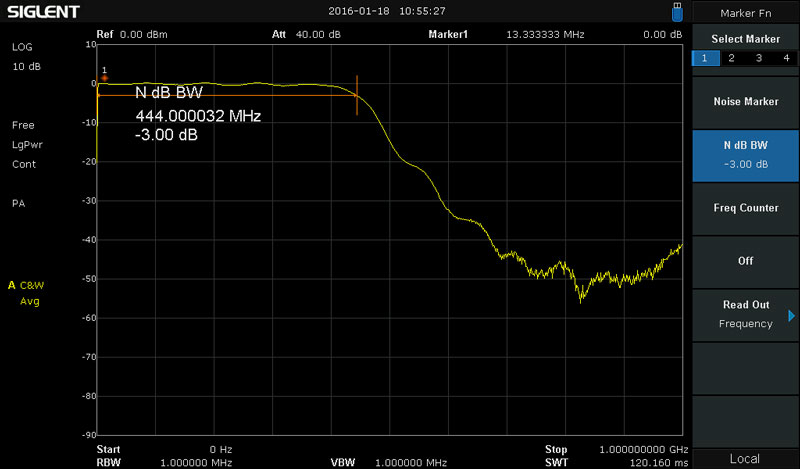

Ширина полосы пропускания фильтра при 3 дБ вычисляется автоматически и составляет: 444,000032 МГц;

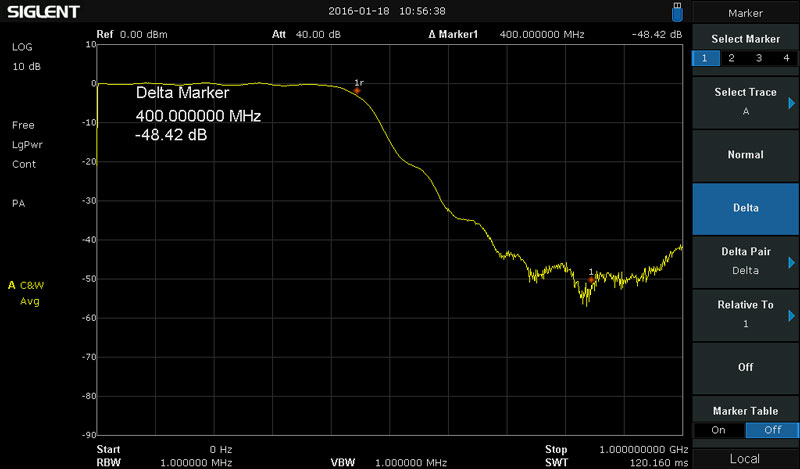

4. Измерение уровня внеполосного подавления при разной ширине полосы пропускания:
a) Нажмите Marker-> 444,000032 MHz;
b) Установите Delta-> 400 MHz;
Заметьте, что уровень подавления сигнала отображается на частоте 400 МГц, выше полосы подавления 444,000032 MHz (-48,42 дБ).
