Генерирование многофазных форм сигналов

Генерирование многофазных форм сигналов с помощью генераторов SDG

Вступление:

Многофазные формы сигналов широко распространены: в энегроустановках, синфазно/квадратурных модуляторах, автомобильных устройствах и различных компонентах.

Генераторы Siglent серий: SDG1000, SDG2000X, и генератор произвольных форм сигналов  SDG5000 имеют по два независимых выхода с настройкой смещения фазы формы сигнала.  Некоторые устройства требуют три или более разных сигнала, с установленной фазовой зависимостью, но отдельно настраиваемым смещением относительно других фаз формы сигнала. Существуют два основных метода выполнения задачи. Рассмотрим методы на примере генератора SDG5000.

Метод 1

Все генераторы серии SDG5000 имеют как встроенный выход с 10 МГц временной развёрткой, так и внешний вход с временной развёрткой 10 МГц, расположеных на задней панели прибора.  Поскольку каждый генератор SDG5000 оснащён двумя независимыми выходными каналами на передней панели с возможностью разделения точно установленным колличесивом фаз, мы можем использовать один генератор SDG5000 для двух требуемых фаз.

При необходимости обеспечения трёх или четырёх фаз для устройства, необходимо просто подключить выход 10 МГц одного генератора SDG5000 (генератор 1) ко входу 10 МГц другого генератора SDG5000 (генератор 2) с помощью коаксиального кабеля, как показано на Рис. 1. На данном рисунке изображено подключение выхода 10 МГц верхнего генератора ко входу опорной формы сигнала 10 МГц нижнего генератора используя коаксиальный кабель.

Стоит отметить, что при необходимости получения более 3 или 4 фаз (подключении более 2 генераторов) временные развёртки не должны подключаться параллельно (используя T-образный коннектор). В данном случае выход 10 МГц  генератора 1 подключается  ко входу 10 МГц генератора 2. Затем выход 10 МГц генератора 2 соединяется с входом опорного сигнала 10 МГц генератора 3, и т.д.

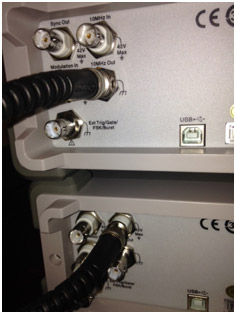

Подключение генераторов серии SDG

Рис. 1



Следующий шаг – настройка генератора 2 для использования развёртки выходного канала 10 МГц генератора 1.
Используя меню генератора 2:
a) Нажмите кнопку UTILITY на передней панели.
b) Нажмите кнопку над надписью “System” в меню на дисплее.
c) Выберите “More”
d) Затем выберите “CLKSource” и нажмите кнопку для выбора “External”
e) Нажмите кнопку “Done”

Настройка генераторов SDG

 Таким образом оба генератора SDG5000 используют временную развёртку генератора 1. Обратите внимание на то, что оба выхода генератора 1 являются синхронизированными и имеют настройку фаз. Тоже самое относится и к выходам генератора 2. Тем не менее, будет присутствовать фазовое смещение между двумя выходами генератора 1 и выходами генератора 2. Данный эффект происходит потому что оба генератора используют одну временную развёртку, но не синхронизированы по питанию.

Далее следует настроить фазы выходов генератора 2 (используя осциллограф или другое устройство отображения фаз) в соответствии с выходами генератора 1. После настройки соответствия фаз выходов генераторов 2 и 1, затем следует запомнить данные фаз выходов генератора 2. Эти данные могут потребоваться при вычислении данных настроек последующих фаз.

Метод 2

Данный метод предполагает использование генератором 2 собственной временной развёртки и в меню CLKSource обеих генераторов 1 и 2 устанавливается значение «Internal». Используя данный метод, генератор 1 будет инициировать генератор 2 (и последующие приборы), в этом случае не будет проявлятся фазовое смещение и не будет необходимости расчета данных.

К выходу синхронизации на задней панели генератора 1 подсоедините вход внешнего запуска (Ext Trig/Gate/FSK/Burst) на задней панели генератора 2, используя коаксиальный кабель (Рис. 2).

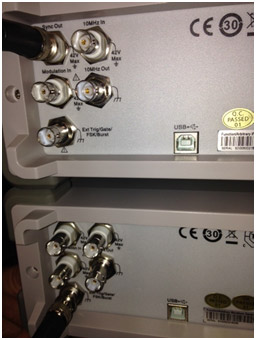

Последовательное подключение генераторов Siglent

Рис. 2



После подключения генераторов согласно Рис. 1 и Рис. 2 перейдём к настройкам на передней панели генераторов.


Unit 1:
a) Выберите: UTILITY > System> More>CLK Source. Используйте источник ”Internal Clock” для генератора 1. Нажмите «Done».
b) UTILITY > Sync > State (выберите ON).  Выберите CH 1, затем – «Done».
c) Нажмите кнопку BURST. Включите функцию «Burst». Убедитесь  что генератор в режиме «NCYCLE» и установлено число циклов - 1.
d) Повторите шаги b и c для канала CH 2.

Unit 2:
a) Выберите: UTILITY > System> More>CLK Source. Используйте источник ”Internal Clock” для генератора 2. Нажмите «Done».
b) Нажмите кнопку BURST. Включите функцию «Burst». Убедитесь  что генератор в режиме «NCYCLE» и установлено число циклов - 1.
c) Выберите «More», затем установите значение Up для Edge. Установите внешний источник синхронизации – «External».
d) Повторите шаги b и c для канала CH 2.


Синхронизация двух генераторов
Генератор 1:
a) UTILITY>Sync>State Off>Done
b) Вернитесь к UTILITY>Sync>State On>Done



Установить настройки фаз для двух выходных каналов генератора 2 можно используя Starting Phase в меню Burst для каждого из каналов.



На данном рисунке (Рис. 3) отображены 4 выходных сигнала синусоидальной формы генерирумых двумя отдельными генераторами SDG5000. Канал 2 отображает сдвиг фазы 90º, Канал 3 (генератор 2, CH 1) отображает 180º и Канал 4 (генератор 2, CH 2) отображает 270º. Обратите внимание : может увеличиваться здвиг фаз.

Многофазные формы сигнала

Рис. 3



Если фазы каналов CH1 и CH2 не соответствуют другому устройству, выберите  EqPhase в настройках для выравниваниядвух фаз.

Настройка сдвига фаз форм сигналов
