DIGILENT ПРЕДСТАВЛЯЕТ СВОЙ ПЕРВЫЙ МНОГОФУНКЦИОНАЛЬНЫЙ ТЕСТОВЫЙ СТЕНД

Новые осциллографы смешанных сигналов также оснащены цифровым мультиметром CAT II, тремя программируемыми источниками питания, выделенной линией запуска и генератором сигналов произвольной формы.

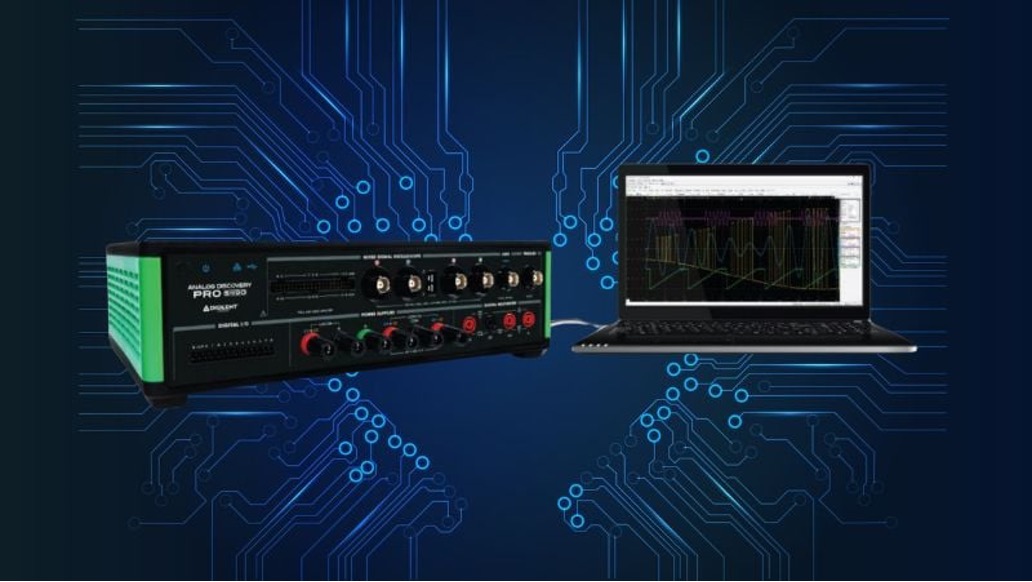

Компания Digilent, которая теперь является частью Emerson, выпустила два новых универсальных осциллографа смешанных сигналов в рамках своей серии Analog Discovery Pro 5000. Серия объединяет осциллографы смешанных сигналов, цифровые мультиметры, источники питания и генераторы сигналов в одном устройстве.

Серия Analog Discovery Pro 5000 пополнилась двумя новыми моделями: ADP5470 и ADP5490.

Эти инструменты «все в одном» могут отвечать задачам современных инженеров-испытателей, которым необходимо точно захватывать, анализировать и генерировать как аналоговые, так и цифровые сигналы в сложных средах со смешанными сигналами. Достижение этого с помощью традиционных тестовых установок часто требует использования нескольких инструментов, что делает процесс громоздким, дорогостоящим и отнимающим много времени. Digilent надеется, что ее высокоинтегрированные осциллографы смогут оптимизировать процесс тестирования и повысить эффективность.

Универсальные дополнения к серии Analog Discovery Pro 5000

Осциллографы смешанных сигналов ADP5470 и ADP5490 на базе USB имеют четыре аналоговых входных канала с полосой пропускания 350 МГц и 500 МГц и частотой дискретизации 1,5 Гвыб/с и 2 Гвыб/с соответственно. Обе модели поддерживают восьмибитное разрешение во всем диапазоне входного сигнала ±20 В, а также 34 цифровых входа, работающих на частоте 1 Гвыб/с. Они также оснащены встроенным цифровым мультиметром CAT II и генератором сигналов произвольной формы с одним выходным каналом BNC. Здесь ADP5470 поддерживает полосу пропускания до 20 МГц и частоту дискретизации до 125 Мвыб/с, в то время как ADP5490 расширяет эти возможности до полосы пропускания 40 МГц и 200 Мвыб/с. Обе модели имеют 14-битное разрешение.

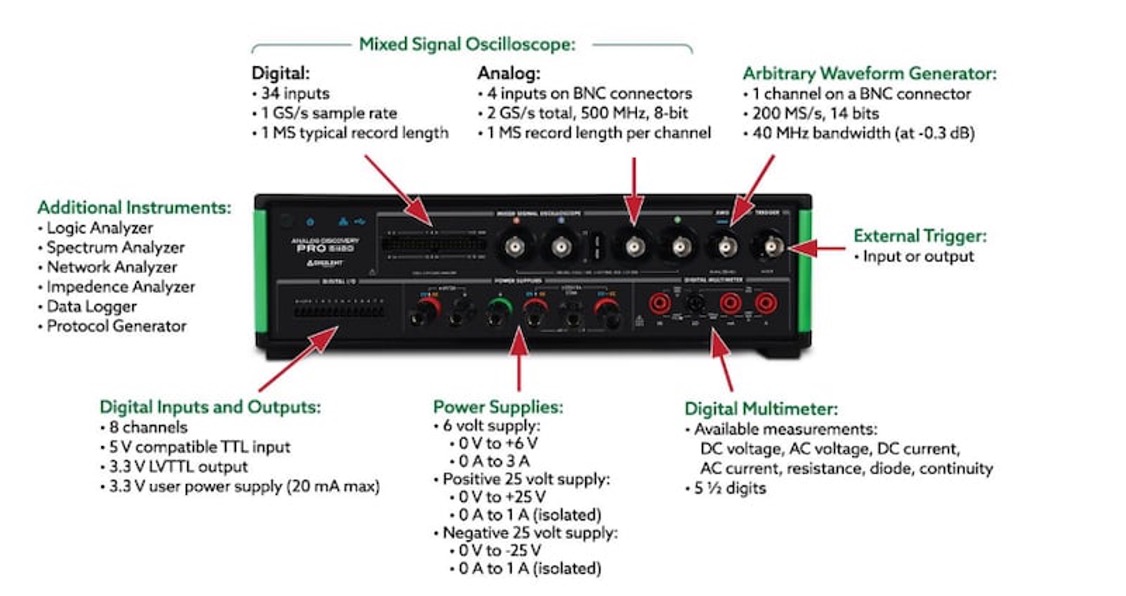

Анатомия ADP5490.

Для управления питанием эти решения предлагают три программируемых источника питания с выходами от 0 до 6 В, от 0 до 25 В и от 0 до -25 В. Обе модели могут подавать до 3 А на шину 6 В и 1 А на шины ±25 В, и обе имеют встроенное аппаратное считывание для точного мониторинга и регулировки. Наконец, модели ADP5470 и ADP5490 поддерживают программное обеспечение WaveForms от Digilent, обширный набор инструментов для получения, визуализации, анализа и генерации аналоговых и цифровых сигналов. Программное обеспечение поддерживает пользовательские скрипты через WaveForms SDK на таких языках, как C, Python и LabVIEW, что позволяет разрабатывать и интегрировать индивидуальные приложения.

Будущее тестовой инженерии?

Серия Analog Discovery Pro 5000 от Digilent отражает более широкую тенденцию в области испытательной техники: объединение нескольких инструментов в единые компактные, универсальные платформы. Digilent утверждает, что ее новые решения Analog Discovery Pro могут минимизировать разрозненные ресурсы, на которые должен полагаться инженер по тестированию. Полностью интегрированное решение может потенциально сэкономить инженерам тысячи долларов и значительное пространство на рабочем месте.
