АНАЛОГОВЫЕ МУЛЬТИМЕТРЫ VS ЦИФРОВЫЕ. ЧАСТЬ 1

Ссылка на страничку сайта Магазина Gtest® с номенклатурой мультиметров, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого раздела

В чем заключается основное преимущество аналого-цифрового мультиметра, которое позволяет выполнять измерения с большей легкостью, чем исключительно с цифровым мультиметром?

Дискуссия среди профессионалов

Ли Фельзенштейн

Инженер-проектировщик аналоговых и цифровых устройств с 50-летним опытом работы в сфере дискретных компонентов.

При измерении сигнала, состоящего из постоянного тока с базовым уровнем и узким импульсом около 1 Гц, цифровой мультиметр никогда не остановится на одном значении, поэтому такой импульс можно считать практически незаметным.

Аналоговый измеритель покажет уровень постоянного тока с небольшими подергиваниями стрелки, указывающими на импульсы, по которым можно получить приблизительное представление о форме сигнала.

У меня есть портативный цифровой мультиметр Agilent (теперь Keysight), и одной из его функций является гистограмма в нижней части дисплея, обеспечивающая приблизительное отображение данных аналогового измерителя.

Помощник

Главное преимущество аналогового мультиметра перед цифровым заключается в способности отображать непрерывные изменения сигнала в режиме реального времени.

• Визуальное представление. Стрелка аналогового мультиметра движется в ответ на изменения сигнала, позволяя легко отслеживать колебания и тенденции.
• Время отклика. Аналоговые приборы обычно быстрее отображают кратковременные изменения напряжения или тока.

Кев Гоу

В чем преимущество использования цифрового амперметра перед аналоговым?

Электроизмерительные приборы используют часть энергии измеряемой цепи. Это определяется чувствительностью прибора и влияет на точность измерений.

Амперметр использует шунтовый резистор малого сопротивления, подключенный последовательно к цепи. Измеритель определяет падение напряжения на этом резисторе, поэтому его сопротивление должно быть минимальным.

Схема работы цифрового амперметра с шунтовым резистором

Цифровой измеритель обладает значительно большей чувствительностью по сравнению с аналоговым, поэтому оказывает меньшее влияние на измеряемую цепь.

Доступ ко всем ответам зарезервирован.

Роджер Фентиман

В чем преимущество использования цифрового амперметра перед аналоговым?

Цифровой измеритель имеет более высокое разрешение. Например, разницу между 2,05 А и 2,07 А значительно проще увидеть на цифровом дисплее.

Также цифровой мультиметр обеспечивает:

• более высокую точность при той же стоимости;
• лучшую механическую надежность;
• удобство считывания результатов.

Аналоговый измеритель лучше подходит для наблюдения за тенденциями и изменениями сигнала.

Рэй Беннетт

Разница между аналоговым мультиметром и цифровым мультиметром

Аналоговые и цифровые мультиметры выполняют три основные функции:

• измерение напряжения;
• измерение тока;
• измерение сопротивления.

Это аналоговый мультиметр:

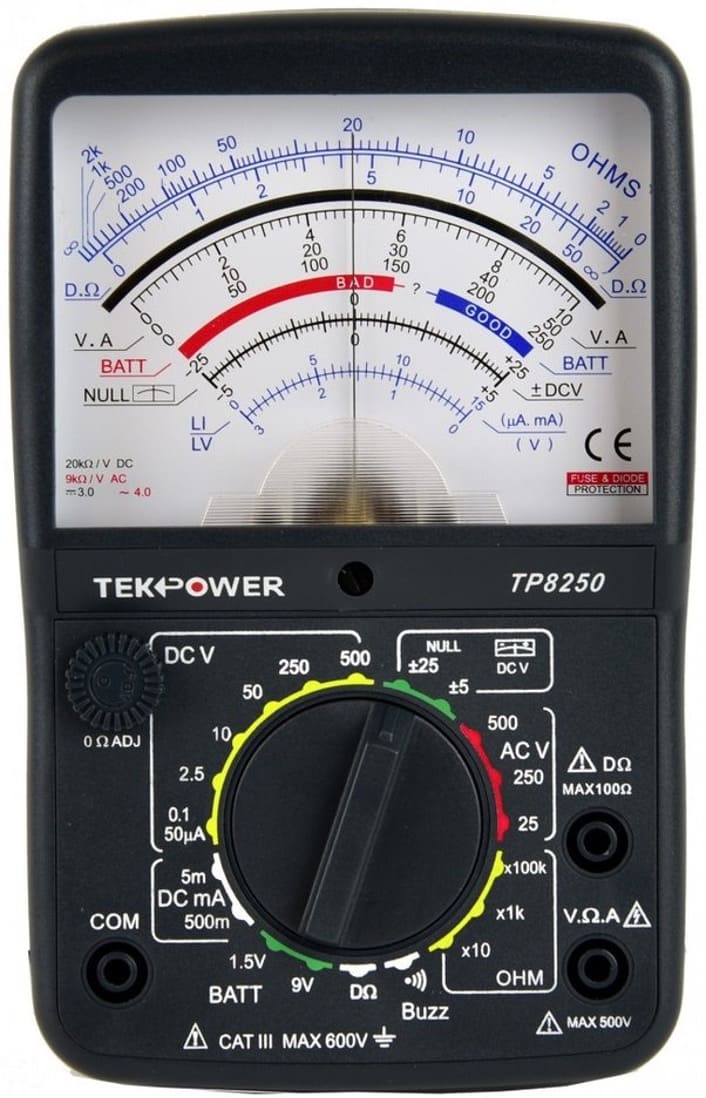

Аналоговый мультиметр со стрелочным индикатором

А это цифровой мультиметр:

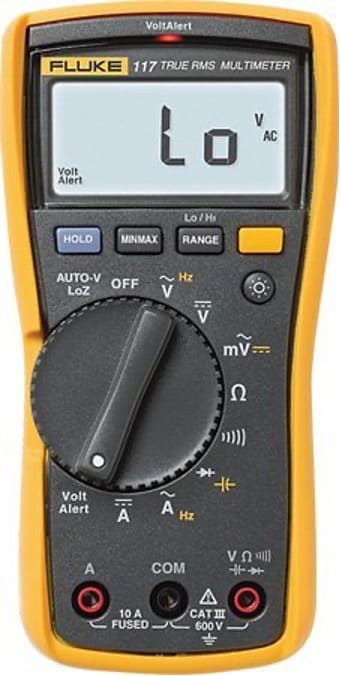

Современный цифровой мультиметр

Преимущества цифрового мультиметра

• Цифровой дисплей легче читать.
• Более высокое входное сопротивление.
• Повышенная точность измерений.
• Дополнительные функции: измерение частоты, температуры, емкости, оборотов в минуту и другие.

Грэм Стивенс

Почему цифровой мультиметр точнее осциллографа?

Цифровой мультиметр и осциллограф используются для решения разных задач.

Мультиметр предназначен для измерения постоянных или стабильных параметров сигнала, таких как среднеквадратичное значение, среднее значение, размах напряжения и коэффициент заполнения.

Осциллограф позволяет анализировать форму сигнала во времени, включая параметры, быстро изменяющиеся во времени, например цифровой джиттер.

Высококачественные цифровые мультиметры и осциллографы имеют сопоставимую базовую точность, однако при работе с осциллографом большое значение имеет визуальная интерпретация оператором.

Рохан Наик

Каковы области применения аналогового мультиметра?

Аналоговый мультиметр является одним из классических инструментов для диагностики и тестирования электронной аппаратуры. Его также называют VOA-прибором, поскольку он измеряет вольты, омы и амперы.

Аналоговые мультиметры имеют множество диапазонов измерения и характеризуются величиной полного отклонения шкалы (FSD).

Типичный аналоговый мультиметр может иметь следующие диапазоны:

• Постоянное напряжение: 2,5 В, 10 В, 25 В, 100 В, 250 В, 1000 В.
• Переменное напряжение: 10 В, 25 В, 100 В, 250 В, 1000 В.
• Постоянный ток: 50 мкА, 1 мА, 10 мА, 100 мА.
• Сопротивление: R, 100R, 10000R.

Из типовой спецификации аналогового мультиметра можно отметить следующие особенности:

1. Низковольтные диапазоны переменного напряжения могут использовать отдельную шкалу из-за нелинейности выпрямителя.
2. Диапазоны 1000 В часто имеют отдельные входные разъемы для повышения безопасности.
3. Измерение переменного тока нередко отсутствует в простых моделях.
4. Батарея используется только для измерения сопротивления.
5. Различные диапазоны сопротивления позволяют измерять как очень малые, так и очень большие значения сопротивления.

Продолжение следует…
