АНАЛИЗАТОР СПЕКТРА РЕАЛЬНОГО ВРЕМЕНИ SA2600 ЧАСТЬ 1

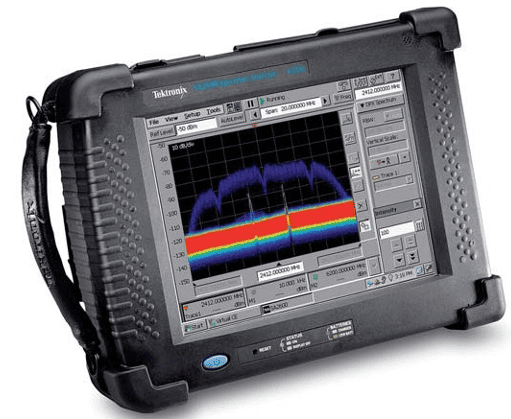

Портативный анализатор спектра реального времени SA2600 идеально подходит для очень широкого круга приложений, от небольших ремонтных мастерских до измерения спектрального состава помех в полевых условиях. Благодаря технологии отображения спектра в реальном времени DPX™ анализатор SA2600 предлагает практические решения для обнаружения кратковременных переходных процессов, которые ускользают от обычных анализаторов спектра и векторных анализаторов сигнала. Компактность прибора существенно облегчает применение его в лабораториях, а прочность и возможность работы от батарей делает его очень удобным в полевых условиях, при этом он обладает самым большим в своем классе дисплеем. Готовый к работе в полевых условиях, прочный, обладающий чрезвычайно низким средним значением собственных шумов (DANL), широким динамическим диапазоном, свободным от паразитных составляющих (SFDR), низким фазовым шумом и обеспечивающий простое подключение к локальной сети SA2600 идеально подходит для спектральных измерений общего характера.

Портативный анализатор спектра с технологией DPX™ обеспечивает живое представление радиочастотного спектра:

• 100% вероятность захвата переходных процессов с минимальной длительностью 500 мкс
• Быстрое обнаружение кратковременных и непериодических сигналов в полевых условиях
• Прочная конструкция, оптимизированная для работы в полевых условиях

Возможности и преимущества

Обнаружение

• Революционная технология обработки спектра DPX™ создает интуитивно понятное изображение живого РЧ сигнала, используя разные цвета в зависимости от частоты появления сигнала, и отображая 2500 спектров в секунду со 100 % вероятностью захвата переходных процессов с минимальной длительностью 500 мкс
• Диапазон входной частоты от 10 кГц до 6,2 ГГц охватывает практически все современные источники сигнала
• Непревзойденная возможность обнаружения сигналов с очень малыми уровнями за счет среднего уровня собственных шумов –153 дБм при разрешении 10 Гц

Локализация

• Обнаружение сигналов за пределами помещений и нанесение результатов измерения на карту при помощи встроенного GPS приемника
• Обнаружение сигналов в зданиях с применением интерфейса Указать-Пройти-Указать на основе карт
• Встроенная карта позволяет оперативно анализировать сложные проблемы

Готов к работе в полевых условиях

• Характеристики настольного анализатора спектра в прочном портативном приборе, работающем от батарей
• Интуитивный интерфейс с сенсорным экраном на основе Windows CE, специально предназначенный для работы в полевых условиях
• Дисплей с подсветкой, хорошо читаемый при прямом солнечном освещении
• Длительная работа от аккумулятора с возможностью горячей замены

SA2600 обладает многими удобными функциями, такими как визуальные и звуковые индикаторы уровня сигнала, нанесение результатов измерений на карту с помощью встроенного приемника GPS с векторами направления, облегчающими обнаружение источников излучения.

Обладая 100 % вероятностью захвата сигналов длительностью от 500 микросекунд и кристально чистыми спектрограммами, SA2600 идеально подходит для исследования радиочастотного спектра, нанесения уровней сигнала на карту и для разрешения споров, связанных со спектральными помехами. Это отличный прибор для инженеров, занятых предварительным анализом перед развертыванием сети, нанесением уровней сигнала на карту или диагностикой помех, а также для контролирующих органов, которым нужны портативные приборы, пригодные для измерения параметров современных радиочастотных систем.

SA2600 предназначен для выполнения измерений общего характера в полевых условиях в широком диапазоне частот с разными типами модуляции. Он оборудован большим сенсорным экраном, который обеспечивает быструю настройку и масштабирование изображения, повышая эффективность работы в широком диапазоне частот. SA2600 сочетает в себе технические характеристики настольного анализатора и инновационные технологии, такие как DPX™ и GPS, причем по доступной цене.

Обнаружение

Запатентованная технология отображения спектра DPX™ показывает живое цветное изображение спектра в частотной области, позволяя мгновенно оценить стабильность вашей схемы или увидеть сбой в момент его появления. Алгоритм обработки живого РЧ спектра выполняет анализ переходных процессов в реальном масштабе времени. Скорость отображения до 2500 спектров в секунду позволяет захватывать переходные процессы с минимальной длительностью 500 мкс. Это дает значительные преимущества по сравнению с методом свипирования. События маркируются разным цветом в зависимости от частоты появления, позволяя глубоко анализировать поведение прерывистых сигналов.

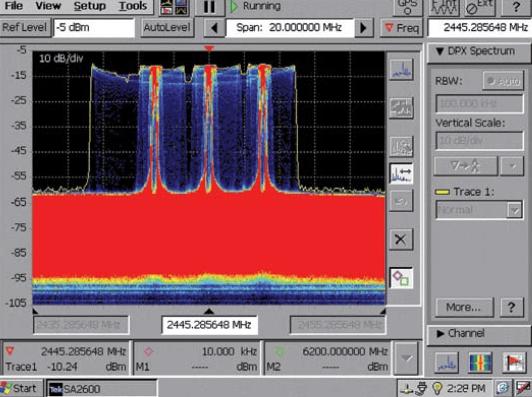

Рисунок 1 - Технология DPX позволяет отобразить три скачкообразно перестраивающиеся частоты

Сканирование РЧ спектра позволяет выявить присутствие источников сигнала в определенной зоне. Новые сигналы большой мощности обычно подвергаются дальнейшему анализу. Тем не менее, слабые сигналы тоже могут представлять интерес, особенно если они расположены в непосредственной близости от сильных сигналов. Особый интерес представляют вновь появившиеся в спектре сигналы. Сигналы можно сохранить в качестве эталона, а затем анализировать отклонения от этого эталона с помощью функций математической обработки кривых. SA2600 существенно упрощает анализ за счет быстрого разделения сигналов на слабые, пакетные, скачущие, с временным мультиплексированием или псевдослучайные. Функция спектрального анализа на основе быстрого преобразования Фурье позволяет увидеть истинную форму сигнала, даже для сигналов пакетного характера. Возможно автоматическое создание масок на основе ранее полученных кривых. Можно сравнить эту маску с текущей кривой и при обнаружении отклонений, занести кривую в журнал. И, наконец, поставив спектрограмму на паузу, можно прокручивать ее вдоль оси времени и рассматривать результаты.

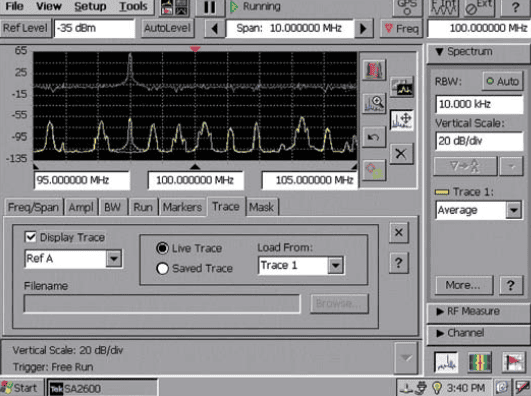

Рисунок 2 - Функции математической обработки кривых выделяют сигналы, отсутствующие в эталонном спектре

Локализация

После обнаружения интересующего сигнала SA2600 предлагает хорошо зарекомендовавшие себя средства для его локализации. Для сигналов, которые легко обнаружить, индикатор уровня выводит звуковой тон, высота которого зависит от принимаемой мощности. Пользователь может просто направить антенну в сторону максимального уровня приема. Это позволяет вести поиск глядя вокруг, а не на экран.

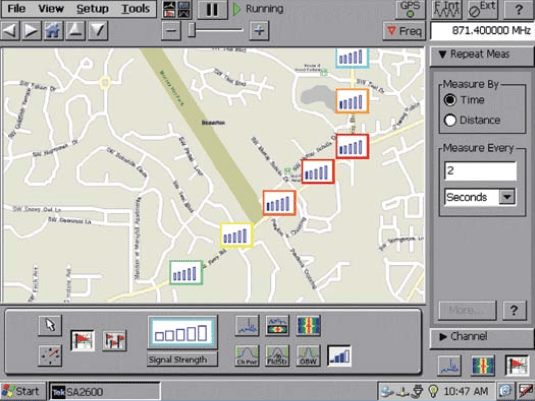

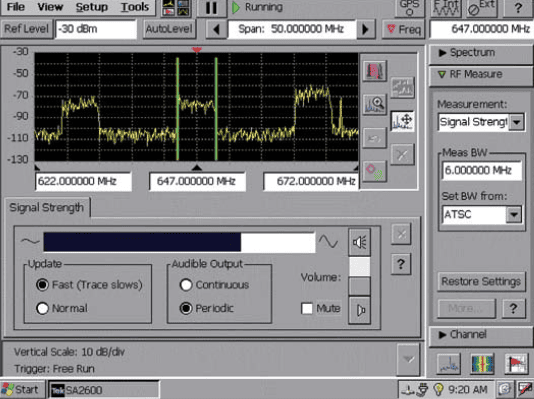

Рисунок 3 - Индикатор уровня сигнала позволяет точно определить направление

Рисунок 4 - Цветовое кодирование ускоряет анализ в полевых условиях

Для остальных сигналов, например, слабых или таких, которые подверглись многократному переотражению, SA2600 предлагает картографические средства, облегчающие поиск источника сигнала. Карты можно конвертировать из разных форматов с помощью компьютерной программы iMap Converter. Возможна непосредственная запись уровня сигнала и нанесение на карту стрелок, указывающих направление максимальной интенсивности сигнала. Закончив работу, вы получаете полную запись всех измеренных параметров.

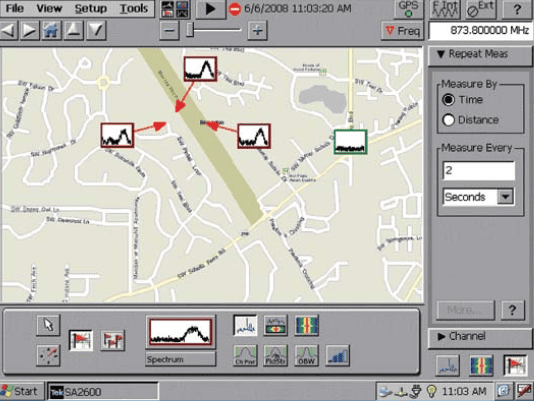

Рисунок 5 - Локализация помех картографическими средствами

Анализ нанесенных на карту сигналов позволяет быстро определить координаты источника сигнала, поиск которого другими способами был бы затруднен. Кривые могут наноситься на карту вручную или автоматически. Для записи времени и положения сигналов при перемещении прибора можно использовать встроенный приемник GPS.

Картографические функции работают и внутри помещений. Используя уникальный интерфейс типа «указать-пройти-указать», пользователь может отметить на карте начальную точку сбора данных. Затем аналогичным способом записывается конечное положение. SA2600 регистрирует данные в первой указанной точке и следует по прямой линии к конечной точке. Затем он отображает результаты измерений, равномерно располагая их между этими двумя точками.

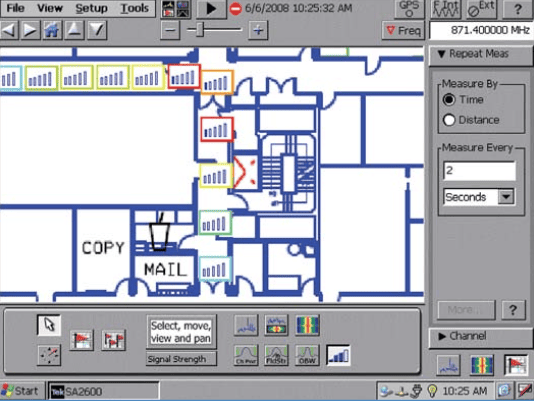

Рисунок 6 - Нанесение сигналов на карту внутри помещения

Готов к работе в полевых условиях

SA2600 может быстро сканировать РЧ спектр и обнаруживать источники помех с помощью хорошо проверенных средств поиска сигналов. Органы управления прибором расположены так, чтобы снизить вероятность ошибки оператора даже при решении сложных задач.

Прибор не мешает вам работать. Интерфейс с сенсорным экраном на основе Windows CE специально предназначен для повышения производительности и облегчения навигации. Тогда как другие решения зачастую требуют автономной обработки в картографических программах, SA2600 имеет встроенный приемник GPS и средства картографии, повышающие эффективность локализации источников помех. Исключительно прочный обрезиненный корпус из магниевого сплава рассчитан на работу в жестких полевых условиях и может выдерживать падения и другие жесткие механические воздействия. С дополнительной сменной батареей SA2600 обеспечивает более пяти часов непрерывной работы в режиме измерения спектра. Функция горячей замены батарей значительно продлевает время автономной работы, поскольку батареи можно заменять поочередно.

Технические характеристики

Анализ и мониторинг сигналов

Демодуляция АМ: Обеспечивает воспроизведение звука после демодуляции выбранного пользователем сигнала

Частота измерения: Как выбрано раньше

Минимальный уровень входного сигнала, типичный: -100 дБм

Полоса измерения звука: 8 кГц

Демодуляция ЧМ: Обеспечивает воспроизведение звука после демодуляции выбранного пользователем сигнала

Частота измерения: Как выбрано раньше

Минимальный уровень входного сигнала, типичный: -100 дБм

Максимальная девиация сигнала: до 100 кГц

Полоса измерения звука: 8 кГц, 15 кГц, 75 кГц или 200 кГц

Максимальная полоса выходного звукового сигнала: 15 кГц

Индикатор уровня сигнала: Визуальная и звуковая индикация уровня выбранного пользователем сигнала

Уровень входного сигнала: -120 дБм, минимум

Частота измерения: Как выбрано раньше

Полоса измерения : До 20 МГц, зависит от полосы обзора и разрешающей способности по частоте

Тип тонального сигнала: С переменной скоростью писка или с переменной частотой

Скорость обновления, типичная: 10 раз в секунду

Климатические характеристики

Температура

Рабочая: от 0 °C до +50 °C, номинальная, от –10 °C до +50 °C, типичная

Хранения: от –40 °C до +60 °C

Указанная выше температура может меняться в зависимости от установленных опций:

литий-ионные батареи: заряд от 0 °C до +45 °C, хранение от –20 °C до +60 °C

Относительная влажность

Работа и хранение: от 5 до 95 % при температуре до +30 °C, от 5 до 45 % при температуре от +30 °C до +50 °C, без конденсации

Высота над уровнем моря

Рабочая: до 4600 метров Хранения: до 12192 метров

ПРОДОЛЖЕНИЕ СЛЕДУЕТ…
