Очень кратко и по существу

Что такое пирометр?

Пирометры - это термометры дистанционного зондирования, используемые для измерения температуры удаленных объектов на основе теплового излучения, испускаемого нагретыми поверхностями. Слово «пирометр» происходит от двух греческих слов: pyr - огонь и meter - мера.

Пирометры также известны как инфракрасные термометры, радиационные термометры или бесконтактные термометры. Они поглощают энергию и измеряют интенсивность электромагнитных волн.

Пирометр состоит из двух основных частей: термопары и гальванометра.

В термопаре небольшой электрический ток генерируется при нагреве двух разнородных металлов в месте их соединения. Поскольку гальванометр измеряет ток в милливольтах, он фактически является милливольтметром.

Инфракрасный пирометр для дистанционного измерения температуры

Кто изобрел пирометр?

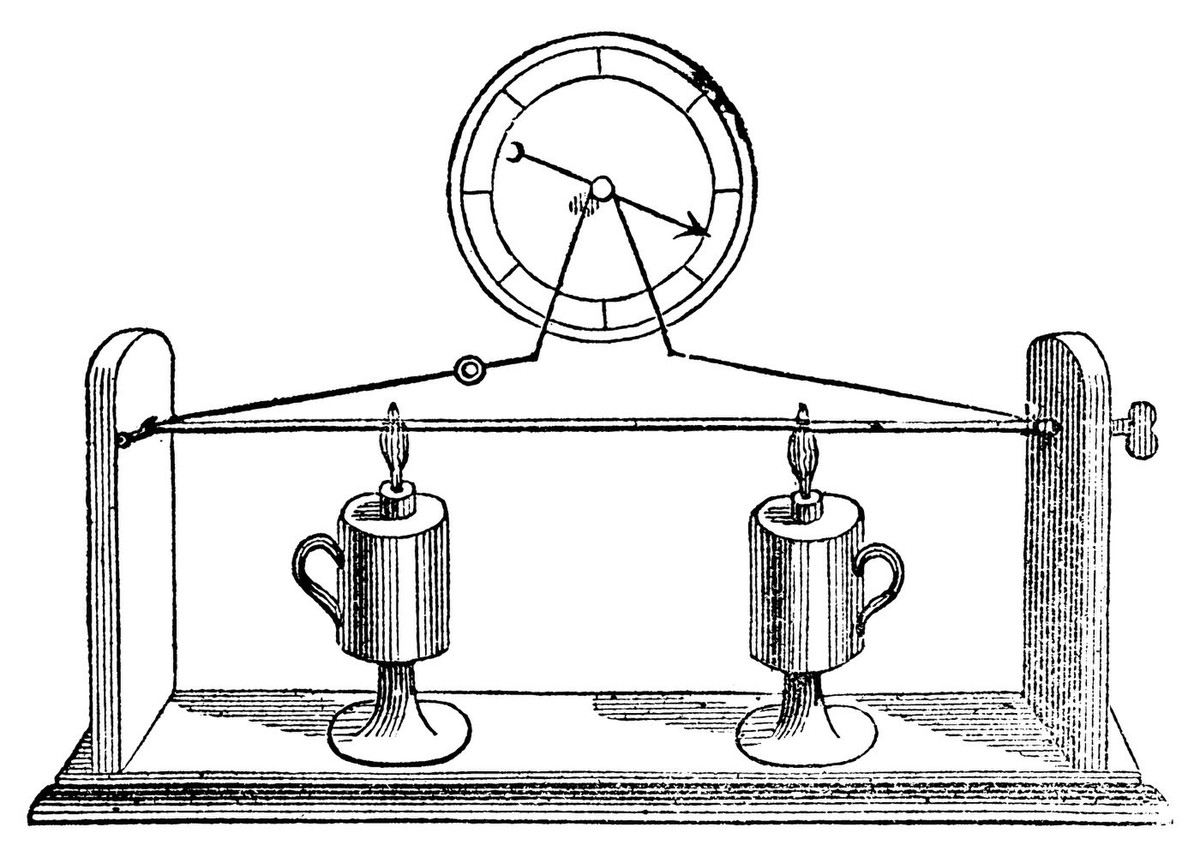

Вероятно, самым ранним известным пирометром является «пирометр Хиндли», который хранится в Лондонском музее науки. Он был изготовлен в 1752 году для Королевской коллекции.

В 1760-х годах швейцарский математик Леонард Эйлер подробно описал принцип работы пирометра. Сегодня его считают одним из величайших ученых XVIII века.

Английский гончар Джозайя Веджвуд изобрел другой тип пирометра для измерения температуры в печах при обжиге керамики. Он обнаружил, что глиняные блоки сжимаются в зависимости от температуры нагрева. Чем выше температура, тем больше усадка. За это изобретение Веджвуд был избран членом Королевского общества в 1783 году.

Джозайя Веджвуд - один из создателей ранних пирометров

Типы пирометров

Как правило, пирометры измеряют температуру объекта путем регистрации испускаемого им теплового излучения. Главное преимущество таких приборов заключается в возможности бесконтактного измерения температуры.

В зависимости от принципа работы пирометры подразделяются на два основных типа:

• Оптические пирометры.
• Инфракрасные (радиационные) пирометры.

Оптические пирометры

Оптические пирометры измеряют тепловое излучение в видимом спектре. Их работа основана на анализе цвета свечения очень горячих объектов.

Для измерения выполняется визуальное сравнение между калиброванным источником света и исследуемой поверхностью. Когда температура нити накаливания и объекта совпадает, нить становится практически невидимой на фоне объекта. Температура определяется по величине тока, проходящего через нить.

Инфракрасные (радиационные) пирометры

Инфракрасные пирометры определяют температуру объекта на основании его теплового излучения в инфракрасном диапазоне, обычно от 2 до 14 мкм.

При нагреве термопары вырабатывается электрический ток, величина которого зависит от интенсивности теплового излучения. Полученные данные преобразуются в температурные значения и отображаются на дисплее прибора.

Для изготовления таких устройств используются пироэлектрические материалы, включая поливинилиденфторид (ПВДФ), триглицинсульфат (ТГС) и танталат лития (LiTaO3).

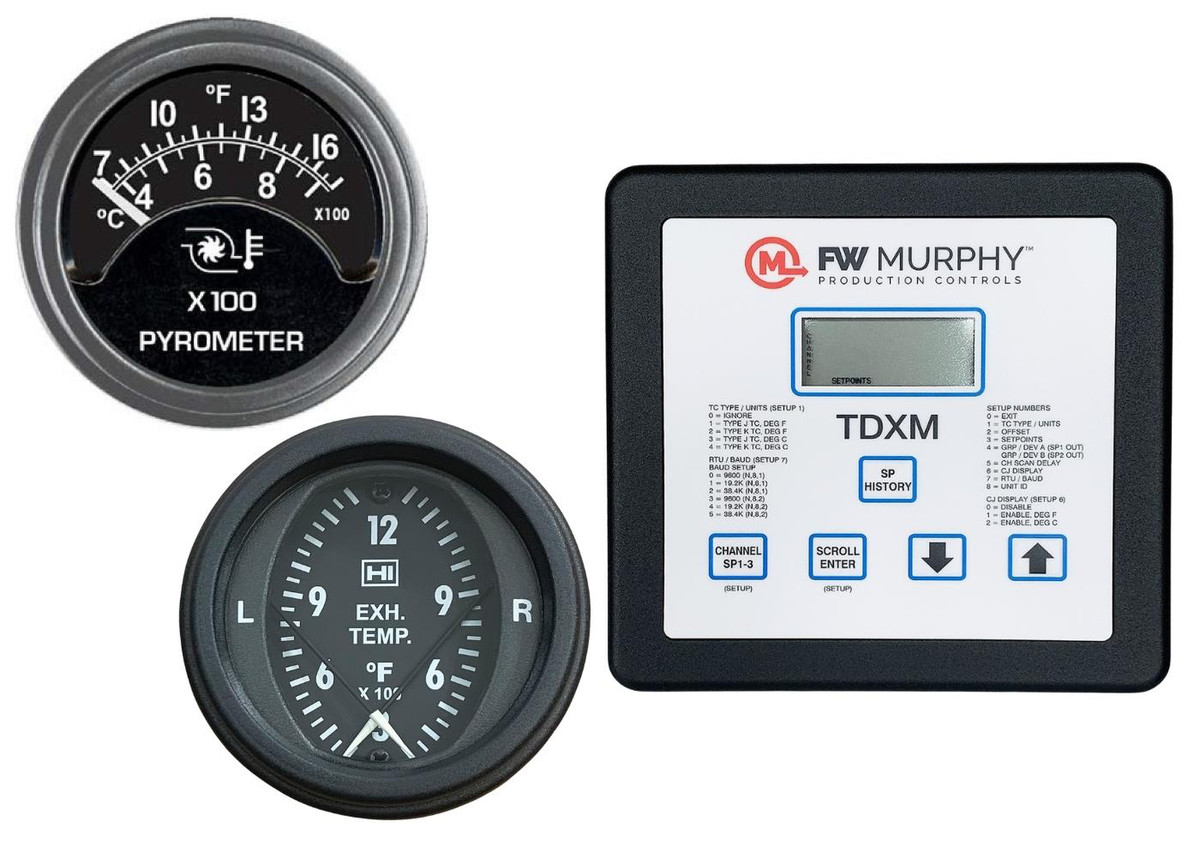

Основные виды пирометров для промышленного применения

Области применения пирометров

Пирометры идеально подходят для измерения температуры движущихся объектов или поверхностей, к которым невозможно или небезопасно прикасаться.

Наиболее распространенные сферы применения:

• Доменные и металлургические печи.
• Литейное производство.
• Паровые котлы.
• Газотурбинные двигатели.
• Индукционная термообработка.
• Производство стекла.
• Выращивание кристаллов.
• Медицинская промышленность.
• Контроль температуры жидких металлов.
• Измерение температуры сильно нагретых материалов.

Как выбрать пирометр?

Выбор пирометра зависит от нескольких факторов:

• Материала измеряемой поверхности.
• Расстояния до объекта.
• Размеров контролируемой зоны.
• Требуемого температурного диапазона.
• Наличия дыма, пыли и других оптических препятствий.
• Способа нагрева объекта.
• Рабочей длины волны прибора.

Правильно подобранный пирометр обеспечивает высокую точность измерений и надежную работу в конкретных условиях эксплуатации.
