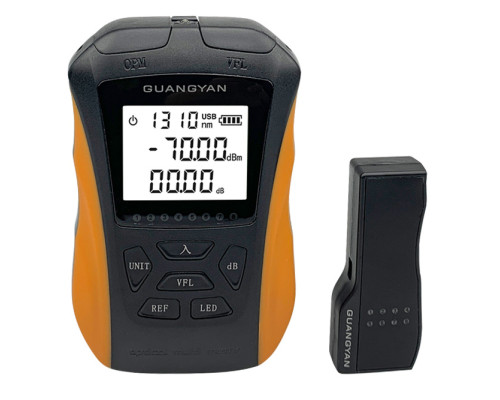

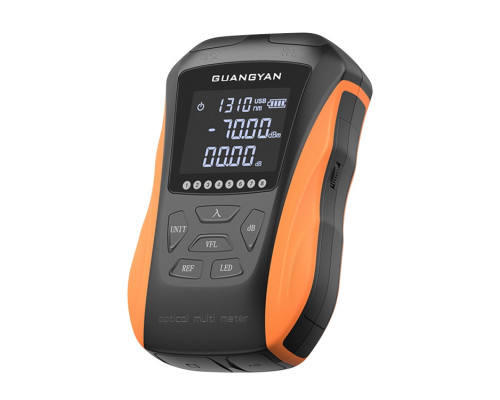

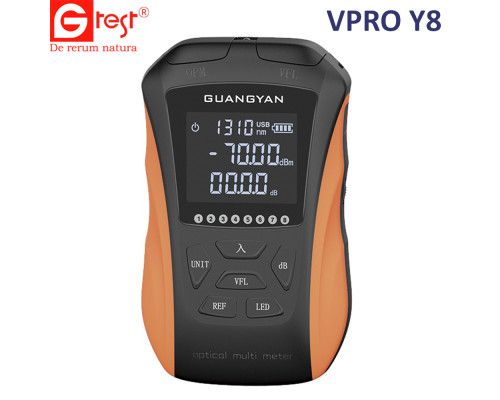

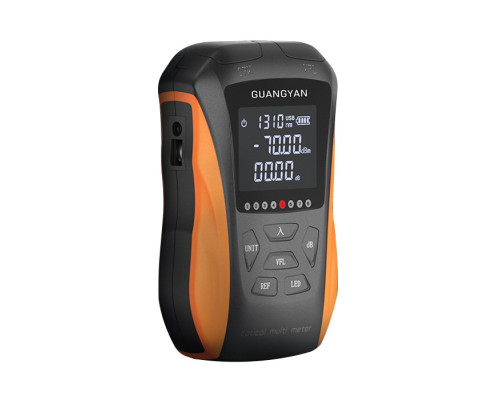

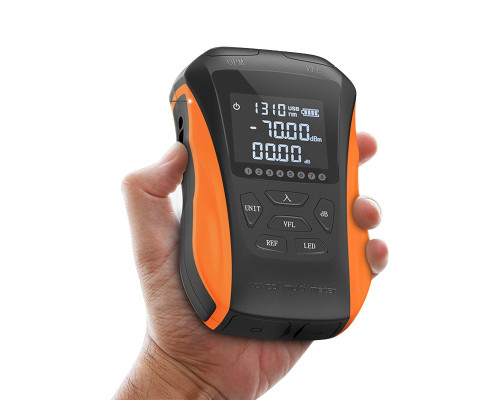

Y8 многофункциональный оптический кабельный тестер
Y8 – универсальный многофункциональный тестер оптоволоконного кабеля производства компании VPRO.
Многофункциональный тестер Y8 - незаменимый инструмент для установщиков кабелей или всех, кто работает в телекоммуникационной среде или в локальной сети. Комбинированный измеритель мощности / визуальный локатор неисправностей / тестер кабеля / устройство отслеживания кабеля / лазерный дальномер позволяет тестировать оптоволоконные кабели на наличие разрывов, вносимых потерь и потерь оптической мощности, определять местонахождение сетевого кабеля и проверять его физическое состояние, что наиболее важно, это даже оснащение тестера лазерной линейкой, которая позволяет измерять дальность до 40 м.

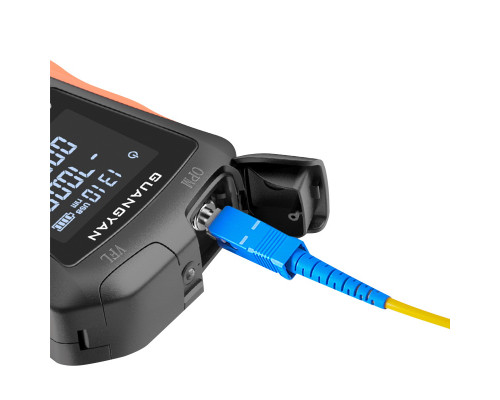

Измеритель мощности поддерживает длины волн 850 нм, 980 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм и 1625 нм. Визуальный локатор неисправностей имеет несколько настроек частоты для непрерывного и мигающего режимов. С помощью компактного адаптера его можно использовать для проверки целостности кабеля RJ45, а также для отслеживания кабеля среди неизвестных пучков проводов. Легко читаемый ЖК-интерфейс отображает данные измерения потерь мощности, длину волны, частоту, емкость аккумулятора и состояние заряда аккумулятора.

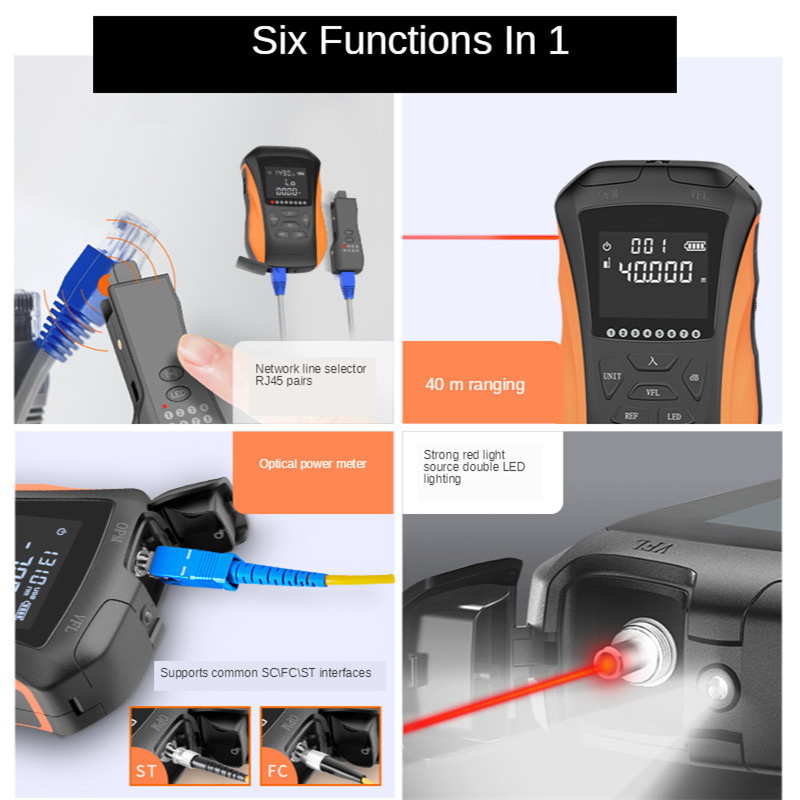

Многофункциональный тестер Y8 по функциональности имеет три модификации:
| Модификациия | Функции |
| Базовый вариант (четыре в одном) |
измерение оптической мощности, визуальный локатор, кабельный тестер, встроенные фонарик |
| Расширенный (пять в одном) | дополнительно кабельный трекер |
| Расширенный (шесть в одном) | дополнительно кабельный трекер и лазерная линейка 40 м |
ОСОБЕННОСТИ :
• Применяется для работы с оптическими волокнами, кабелями категории 5E, 6E.
• Измерение оптической мощности для оценки потерь в волокне. (-70 ~ + 10 дБм).
• Визуальный локатор повреждений для определения обрыва оптического волокна или обмотки (до 15 км).

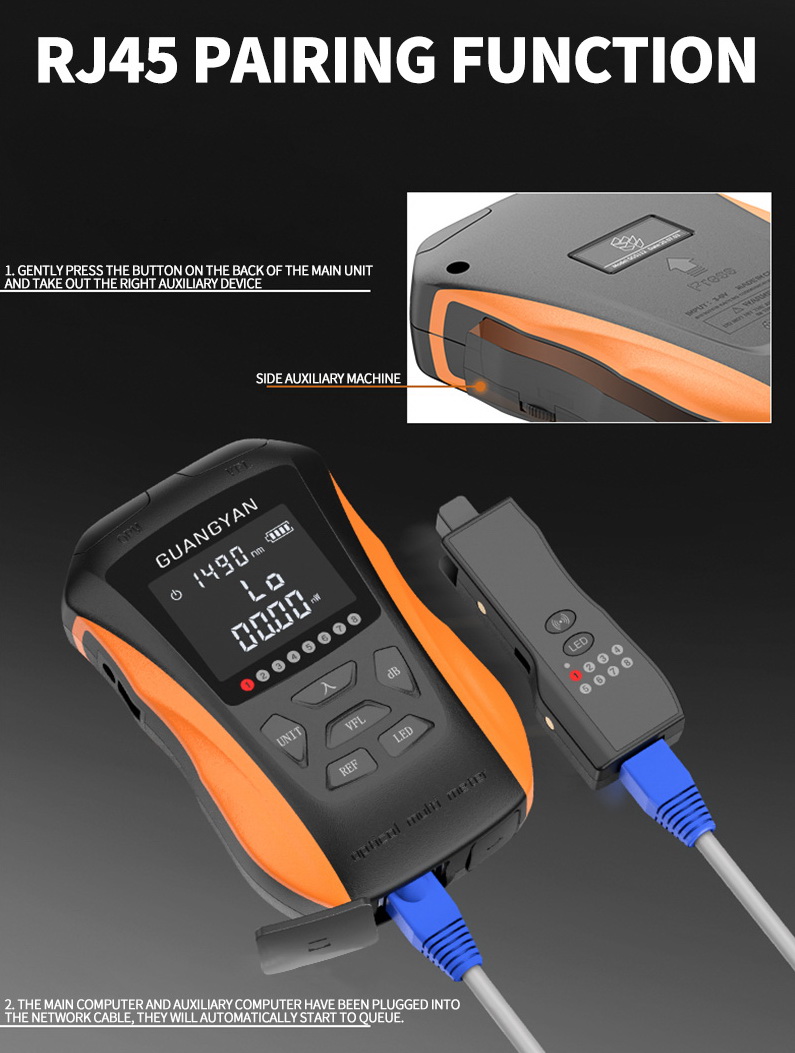

• Проверка целостности кабеля локальной сети.
• Светодиодное освещение для работы в темноте.
• Быстрый поиск кабеля LAN среди множества неизвестных кабелей; (5/6-в-1).
• Автоматический режим отключения с задержкой по времени и функцией подсветки дисплея.
• Встроенная лазерная линейка (40 м) (6-в-1).
• Литиевый аккумулятор емкостью 1100 мАч в качестве источника питания.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ тестера Y8 :
|
Диапазон длин волн |
800~1700 нм |
|
Тип датчика |
InGaAs |
|
Диапазон измерения |
-70 ~ + 3 / -70 ~ + 10 / -50 ~ + 26 дБ |
|
Погрешность |
± 5% |
|
Стандартная длина волны |
850, 980 1300, 1310, 1490, 1550, 1625 нм |
|
Разрешение дисплея |
Линейная шкала: 0,1%, логарифмическая шкала: 0,01 дБм |
|
Совместимые коннекторы |
RJ45, VFL |
|
Идентификация частоты |
270/1000/2000 Гц |
| Рабочая длина волны VFL | 650 нм |
|
Выходная мощность VFL |
5/10/20/30 мВт (опционально) |
|
Расстояние локализации кабеля RJ45 |
200 м (5/6-в-1) |
|
Лазерная линейка |
40 м (6-в-1) |
|
Тип батарей |
DC 3,7 В 1100 мАч. (перезаряжаемый литиевый аккумулятор) |
|
Входное напряжение 3-6 В |
3-6 В |
|
Время зарядки |
≤3 ч |
|
Время автоматического отключения |
10 минут |
|
Размеры (LxWxD) |
115 * 71 * 30 мм |
|
Масса |
нетто 140 г |
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
