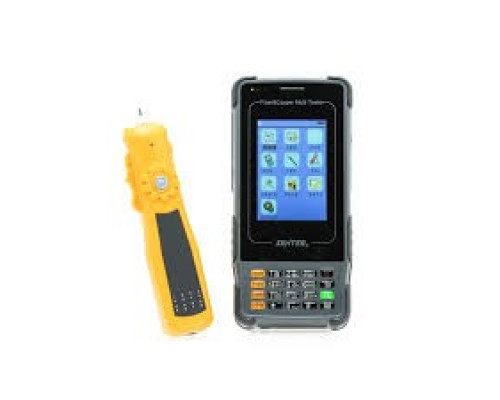

VDSL2 Tester TDR S600
Введение
Тестер S600 VDSL специально разработан для тестирования скользящей линии (xDSL включает: ADSL, ADSL2, ADSL2+, READSL, VDSL2 и т. д.) и обслуживания. Он обеспечивает тестирование xDSL, тестирование набора PPPoE, тестирование DMM, эмуляцию модема, индикацию напряжения линии и т. д.
Тестер S600 VDSL также представляет функцию оптического измерителя мощности и визуального локатора неисправностей в устройстве, а также функцию TDR;
Это многофункциональный тестер с интеллектуальным размером, цветным ЖК-дисплеем и мощным программным обеспечением для управления, а также аккумуляторной батареей емкостью 6600 мАч и т. д.
Функции
1, 320*480 3,5-дюймовый ЖК-дисплей
2, Тестовые объекты: ADSL; ADSL2; ADSL2+; READSL; VDSL2
3, Быстрые медные тесты с DMM (ACV, DCV, сопротивление контура и изоляции, емкость, расстояние)
4, Поддержка VLAN, векторизация, совместимость со всеми известными DSLAM
5, Поддержка эмуляции модема и имитация входа в Интернет
6, Поддержка входа в систему ISP (имя пользователя / пароль) и тест IP Ping (тест WAN PING, тест LAN PING)
7. Перезаряжаемая литий-ионная батарея
8. Поддержка оптического измерителя мощности, функции VFL
9. Поддержка трассировки кабеля, проверки последовательности линий, функции стационарного телефона
10. Поддержка функции обнаружения неисправностей кабеля (TDR)
Функции
Тест физического уровня DSL
Эмуляция модема (полностью замените пользовательский модем)
Функция телефона
Тест DMM
Функция Ping
Загрузка данных на компьютер и управление программным обеспечением
Настройка системных параметров: время подсветки, автоматическое отключение времени без работы, нажатие тона,
Изменение атрибута набора PPPoE / PPPoA, имени пользователя и пароля; восстановление заводских значений и т. д.
Проверка опасного напряжения
Оптический измеритель мощности
Визуальный локатор неисправностей
Тональный трекер
Локатор неисправностей кабеля TDR
Спецификации
|
Индекс VDSL2 или 35b (опционально) |
|
|
Поддерживаемые профили: Профиль 8a, 8b, 8c, 8d, 12a, 12b, 17a,30a,35b |
Поддерживаемые профили: Профиль 8a, 8b, 8c, 8d, 12a, 12b, 17a,30a,35b |
|
Индекс теста DMM |
|
|
Напряжение постоянного тока от -400 до 400 В; Разрешение: 0,1 В |
Напряжение постоянного тока от -400 до 400 В; Разрешение: 0,1 В |
|
Напряжение переменного тока 0 ~ 290 В |
Напряжение переменного тока 0 ~ 290 В |
|
Емкость 0 ~ 1000 нФ; |
Емкость 0 ~ 1000 нФ; |
|
Сопротивление контура 0 ~ 20 кОм; |
Сопротивление контура 0 ~ 20 кОм; |
|
Сопротивление изоляции 0 ~ 50 МОм; |
Сопротивление изоляции 0 ~ 50 МОм; |
|
Индекс TDR |
|
|
Общие характеристики Проверка смешивания линий и неисправностей обрыва. Автоматический и ручной тест расстояния |
Общие характеристики Проверка смешивания линий и неисправностей обрыва. Автоматический и ручной тест расстояния |
|
Диапазон теста 4 км или 8 км по выбору |
Диапазон теста 4 км или 8 км по выбору |
|
Индекс отслеживания кабелей |
|
|
Тип тестового кабеля Сетевой кабель, витая пара, телефонная линия, USB-кабель, коаксиальный кабель. |
Тип тестового кабеля Сетевой кабель, витая пара, телефонная линия, USB-кабель, коаксиальный кабель. |
|
Определение полярности напряжения Положительный и отрицательный постоянного напряжения |
Определение полярности напряжения Положительный и отрицательный постоянного напряжения |
|
Расстояние передачи сигнала Не менее 3 км |
Расстояние передачи сигнала Не менее 3 км |
|
Проверка индекса последовательности строк |
|
|
Функция Поддержка генерации сигнала сетевой линии для просмотра последовательности проверки сети с помощью приемника |
Функция Поддержка генерации сигнала сетевой линии для просмотра последовательности проверки сети с помощью приемника |
|
Функция Простота эксплуатации: определение последовательности линий путем получения команды боковых огней |
Функция Простота эксплуатации: определение последовательности линий путем получения команды боковых огней |
|
Индекс оптической мощности |
|
|
Диапазон длин волн (нм) 800~1700 |
Диапазон длин волн (нм) 800~1700 |
|
Адаптеры FC, ST, SC |
Адаптеры FC, ST, SC |
|
Индекс VFL |
|
|
Длина волны 650 нм±20 нм |
Длина волны 650 нм±20 нм |
Основной интерфейс
Информация о заказе
|
Код модуля информации о заказе |
Код модуля информации о заказе |
|
Стандартная / Базовая часть |
|
|
S600 |
S600 |
|
Функция VDSL2 V |
Функция VDSL2 V |
|
Модуль 35 B 3 |
Модуль 35 B 3 |
|
Функция DMM D |
Функция DMM D |
|
TDR-4KM (8 км, 16 км опционально) 4 |
TDR-4KM (8 км, 16 км опционально) 4 |
|
Модуль оптического измерителя мощности G |
Модуль оптического измерителя мощности G |
|
Модуль VFL H |
Модуль VFL H |
|
Трассировка кабеля X |
Трассировка кабеля X |
|
Проверка последовательности линий W |
Проверка последовательности линий W |
|
Стационарный телефон T |
Стационарный телефон T |
