Проверка батареи с помощью мультиметра необходима для обеспечения ее оптимальной работы и долговечности. Независимо от того, устраняете ли вы неисправности электронных устройств или диагностируете проблемы с зажиганием автомобиля, мультиметр может точно измерить напряжение и ток батареи. В этом руководстве описаны шаги по выявлению неисправных батарей и обеспечению их правильной работы. Понимание этих методов помогает предотвратить неожиданные поломки и поддерживать надежность устройств и транспортных средств.

Когда следует проверять батарею?

Важно проверить аккумулятор на наличие неисправностей, если вы заметили какие-либо из следующих симптомов:

• Физические дефекты: Обратите внимание на признаки протечки, перегрева, повреждения клемм или вздутия.

• Неспособность удерживать заряд: Если батарея не может поддерживать заряд, она может быть неисправна.

• Быстрая зарядка и быстрая разрядка: Если батарея заряжается до 100% очень быстро, но затем разряжается так же быстро, это может быть признаком проблемы.

При наличии любого из вышеперечисленных симптомов измерение напряжения на клеммах аккумулятора позволит определить, действительно ли аккумулятор неисправен. Если оно значительно ниже номинального напряжения, указанного на этикетке аккумулятора, возможно, потребуется его замена.

Ознакомьтесь с ассортиментом токовых клещей и мультиметров Магазина Gtest® (активировать гиперссылки)

Токовые клещи Мультиметры

Как проверить напряжение батареи с помощью мультиметра

1. Отсоедините батарею от цепи.

2. Поверните ручку мультиметра и установите ее на измерение постоянного напряжения 15-20 В (батарея генерирует постоянный ток). Всегда устанавливайте диапазон измерения выше указанного напряжения батареи. Для 9-вольтовой батареи подойдет диапазон 15-20 В на ручке мультиметра.

3. Подключите штекер красного щупа к порту VΩmA мультиметра, а черный щуп — к порту COM.

4. Подключите мультиметр к клеммам батареи (красный щуп к положительной клемме батареи, черный щуп — к отрицательной клемме).

5. Снимите показания мультиметра. Если показание превышает 7 В для 9-вольтовой батареи, батарея еще пригодна к использованию.

6. Если показание значительно ниже (например, <1 В для 9-вольтовой батареи), батарея может быть неисправна или разряжена и нуждается в замене. Батарея обычно считается разряженной, если мультиметр показывает напряжение ниже половины указанного на батарее уровня. Важно отметить, что литий-ионные батареи имеют ограниченное количество циклов зарядки и могут выйти из строя при разрядке ниже определенного напряжения. Перед проведением проверки литиевых батарей с помощью мультиметра рекомендуется ознакомиться со спецификациями производителя.

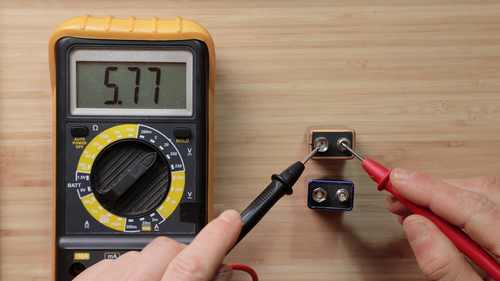

Рисунок 2: Проверка батареи с помощью мультиметра

Как проверить ток заряда батареи с помощью мультиметра

Для точного измерения мгновенного выходного тока батареи с помощью мультиметра выполните следующие действия:

1. Подготовьте батарею и мультиметр: Убедитесь, что батарея отключена от всех цепей. Это предотвратит влияние внешних цепей на измерение.

2. Настройте мультиметр: Установите мультиметр для измерения постоянного тока. Выберите соответствующий диапазон в зависимости от ожидаемого потребления тока. Например, если ожидается небольшое потребление тока от небольшой батареи, целесообразно установить мультиметр в диапазон 200 мА.

3. Правильно подключите щупы мультиметра: Подключите красный щуп к порту мультиметра, предназначенному для измерения тока. Этот порт часто обозначается буквой «A» для ампер или «mA» для миллиампер, в зависимости от ожидаемой величины тока. Если у мультиметра есть отдельные порты для разных диапазонов измерения тока (например, мА, А), убедитесь, что вы выбрали правильный. Подключите черный щуп к общему (COM) порту мультиметра.

4. Измерьте ток:

1. Для измерения тока необходимо создать цепь, в которой мультиметр включен последовательно с батареей и нагрузкой. Резистор имеет фиксированное сопротивление (при условии постоянной температуры), поэтому потребляемый ток можно легко рассчитать, используя закон Ома. Например, батарея 5 В, подключенная к резистору 10 Ом, будет потреблять ток 0,5 ампер (А) (I = V/R = 5 В/10 Ом = 0,5 А).

2. Подключите один щуп мультиметра (красный или черный) к одному из выводов батареи. Затем подключите другой щуп к одному из концов нагрузки (например, резистору, лампочке или устройству, которое должно питаться от батареи). Наконец, убедитесь, что другой конец нагрузки подключен обратно к оставшемуся выводу батареи, замыкая цепь.

3. Правильно подключив мультиметр к цепи, включите питание от батареи (если есть выключатель) или замкните цепь. Теперь мультиметр будет измерять ток, протекающий от батареи через нагрузку, отображая значение в амперах (А) или миллиамперах (мА).

Показания мультиметра отражают мгновенный ток, потребляемый подключенной нагрузкой от батареи в данный момент. Это измерение отражает способность батареи обеспечивать ток в конкретных условиях теста, а не ее общую емкость (Ач или мАч). Номинальная емкость батареи (например, 100 мАч) указывает, какой заряд она может отдать за определенный период времени, а не мгновенный ток, измеренный в этом тесте. Если измеренный ток соответствует ожидаемому значению для нагрузки, батарея, вероятно, находится в хорошем состоянии. Однако это не указывает напрямую на общую емкость батареи.

Чтобы проверить, не вышел ли из строя автомобильный аккумулятор, обратите внимание на следующие симптомы:

• Звук клаксона приглушен

• Яркость фар уменьшается при использовании клаксона или указателей поворота

• Загорается индикатор заряда батареи на приборной панели

• Автомобиль часто не заводится

• Автомобиль требует частого запуска от внешнего источника питания (временного подключения к нему)

• Аккумулятор пролит, что приводит к коррозии в окружающих областях

• Автомобиль не заводится

Как проверить напряжение на автомобильном аккумуляторе с помощью мультиметра

Автомобильный аккумулятор обычно располагается в моторном отсеке с одной стороны двигателя, но также может находиться под колесной аркой, в задней части автомобиля или даже в багажнике. В случае возникновения вопросов относительно расположения аккумулятора обратитесь к руководству по эксплуатации. Также доступ к клеммам аккумулятора можно получить, найдя металлические контакты сверху или спереди аккумулятора. Выполните следующие шаги последовательно, чтобы проверить напряжение на автомобильном аккумуляторе при выключенном двигателе:

1. Включите фары на 2-3 минуты, чтобы снять поверхностный заряд с аккумулятора.

2. Выключите фары.

3. Установите переключатель мультиметра на 15-20 В (постоянное напряжение).

4. Подключите штекер красного щупа к порту VΩmA мультиметра, а черный щуп — к порту COM.

5. Подключите щупы мультиметра к клеммам аккумулятора (красный щуп к положительной клемме аккумулятора, черный щуп к отрицательной клемме).

6. Снимите показания мультиметра.

Если автомобиль выключен, показания 12,2–12,6 В свидетельствуют о хорошем состоянии и полной зарядке аккумулятора. Если измеренное напряжение ниже 12,2 В, аккумулятор разряжен и, возможно, его потребуется заменить.

При включении автомобиля аккумулятор приводит в движение стартер, поэтому от него потребляется больше энергии. Номинальное напряжение на мгновение падает сразу после включения автомобиля, но не должно опускаться ниже 10 В. Если измеренное напряжение ниже 10 В, аккумулятор может не обладать достаточной пусковой мощностью и вскоре выйти из строя, поэтому его следует либо перезарядить, либо заменить.

Другой способ проверить автомобильный аккумулятор — убедиться в его способности потреблять энергию, измерив пусковой ток при низких температурах (CCA). Показатель CCA дает представление о том, насколько эффективно аккумулятор питает двигатель при низких температурах (обычно ниже 0 °C).

Как проверить пусковой ток автомобильного аккумулятора при низкой температуре

1. Подключите мультиметр к клеммам автомобильного аккумулятора.

2. Установите переключатель мультиметра на 15-20 В (постоянное напряжение).

3. Запустите зажигание автомобиля. Поддерживайте работу двигателя на протяжении всего процесса измерения.

4. Показания могут сначала упасть (например, до 10 В), а затем вернуться к более высокому значению около 12 В.

5. Постоянное показание после первоначального падения указывает на исправность аккумулятора.

6. Начальное показание больше или равно 5 В и меньше 10 В говорит о том, что аккумулятор постепенно выходит из строя.

7. Если показание ниже 5 В, лучше заменить аккумулятор.

Примечание: При проверке пускового тока автомобильного аккумулятора (CCA) попросите помощи у другого человека. Один может контролировать процесс зажигания автомобиля, пока другой проводит измерение.
