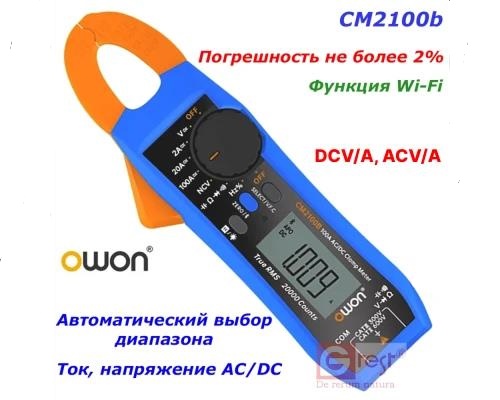

Токовые клещи для измерений только переменного тока (ACV/A) в сравнении с токовыми клещами для измерений переменного/постоянного тока (ACV/A, DCV/A)
Большинство моделей токовых клещей способны
измерять переменный ток до максимальной частоты, указанной в спецификациях.
Если в кабеле присутствует постоянный ток и необходимо учитывать его в
результатах измерения, то тут уже потребуются токовые клещи
переменного/постоянного тока.
Измерение
усреднённогозначения в сравнении с измерением истинного среднеквадратичного
значения (RMS)
Значение RMS (среднеквадратичное значение) — это «эффективная»
величина формы волны переменного тока или напряжения. Эта величина соотносится
с эквивалентным значением постоянного
тока. Токовые клещи, выполняющие измерения RMS, обеспечивают более точные
показания независимо от формы волны. Токовые клещи «усреднённого значения»
стоят существенно дешевле. Эти модели токовых клещей используют выпрямляющую и
усредняющую схему для измерения значений переменного тока, однако отображаемая ими
величина по-прежнему высвечивается как значение RMS. Это означает, что «измерение
среднего значения» (или фиксация значения) правильнее формулировать как: Расчёт
среднего значения и калибровка величины RMS. Для чистых синусоидальных волн
отображаемое значение аналогично значению, которое было бы получено от
измерительного прибора истинного среднеквадратичного значения. Это достигается
путем внутреннего применения поправочного коэффициента 1,111. Если измеряемая
форма сигнала искажена и, следовательно, содержит гармоники основной частоты,
то между отображаемым значением и истинным среднеквадратичным значением
возникнет ошибка. Для прямоугольной волны эта ошибка составит приблизительно
11,1%. Однако это крайний случай, поскольку идеальная прямоугольная волна состоит
из бесконечного числа нечётных гармоник основной частоты и, следовательно, не
отражает реальные формы тока.
Таким образом, решение о выборе подходящих под конкретные задачи токовых клещей, а именно: клещей усреднённого значения или клещей истинного среднеквадратичного значения — будет зависеть от ожидаемой формы волны измеряемого тока и допустимой погрешности измерения.
Клещи
для измерения тока утечки
Существует множество клещей переменного тока,
которые относятся к категории «клещей для измерения тока утечки». Они предназначены
для измерения очень малых токов утечки, протекающих в соединении с землей, или
путем измерения дисбаланса между фазами. Хотя большинство токовых клещей
теоретически могут измерять низкие токи, стандартные диапазоны измерения могут иметь
недостаточное разрешение и точность.
Клещи для измерения тока утечки имеют более низкие диапазоны до 3 мА и
разрешение до 0,001 мА или 1 микроампера.
Полоса
пропускания и фильтрация
Многие модели токовых клещей способны измерять
токи до 1 кГц. Поскольку стандартная частота сети в Европе составляет 50 Гц,
это позволяет клещам при измерениях учитывать гармоники до 20-й частоты. Это не
всегда желательно, поэтому в составе
функций токовых клещей предусматривается
переключаемый фильтр, который позволяет отдельно измерять ток основной частоты
50 или 60 Гц. В некоторых случаях важно иметь еще более эффективный фильтр. Для надлежащего
контроля электрической изоляции в оборудовании распределения электроэнергии с
применением токовых клещей, измеряющих ток утечки, важно исключить
гармонические составляющие и измерять ток только на основной частоте сети.
Поэтому частотные характеристики некоторых токовых клещей для измерения тока
утечки не ограничиваются только 50/60 Гц, но и включают в себя фильтр гармоник
с крутым спадом для удаления такого рода гармоник. Например, компонент частотой
100 Гц будет ослаблен всего до 1% от своего значения.
Размер губок клещей для измерения тока
Губки должны быть достаточно большими, чтобы клещи могли плотно обхватывать измеряемый проводник или проводники.
